50-454030-М8 | Соединитель в уровень профилей серии 50 с профилями серий 45, 40 и 30

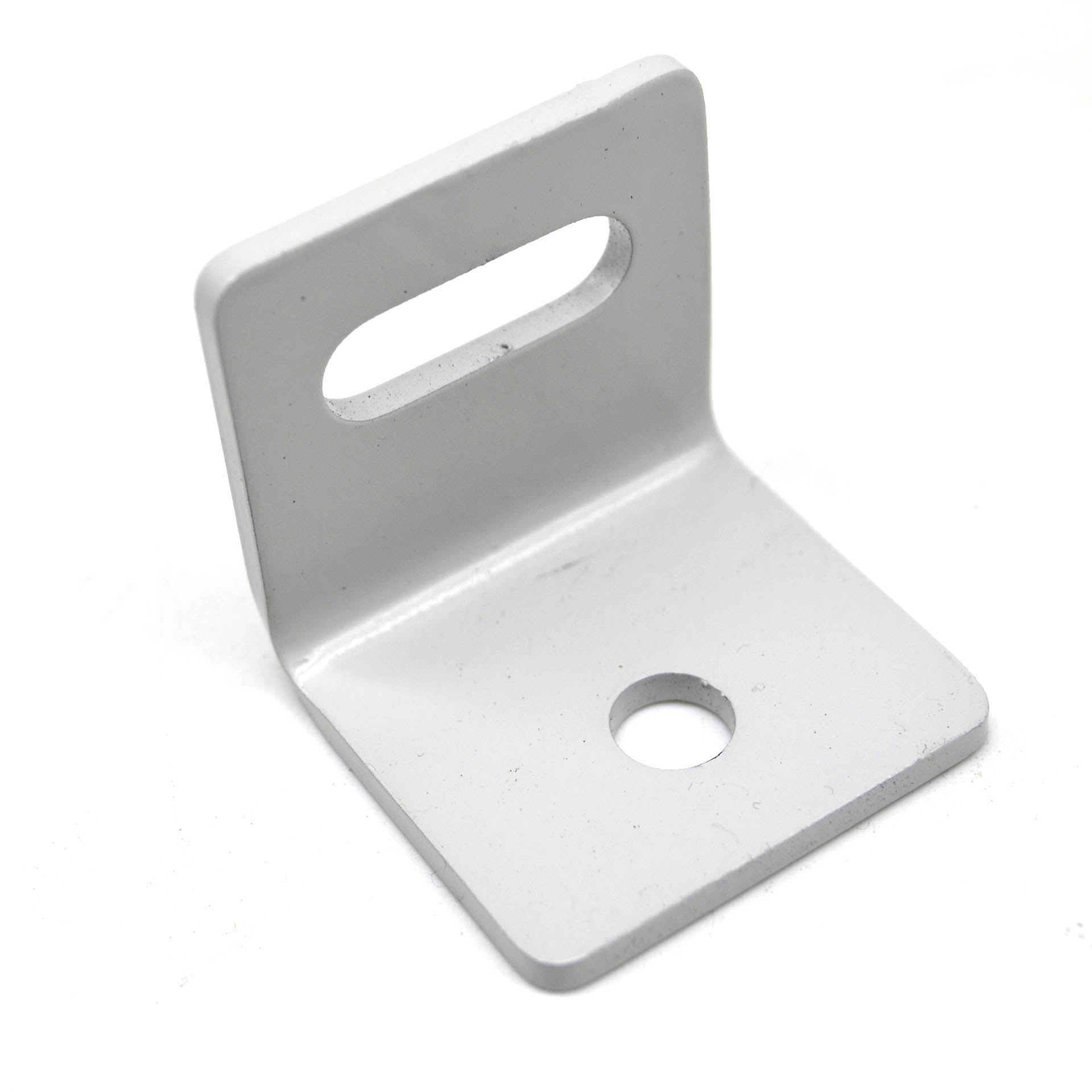

Уголок для соединения профилей 50 серии с 45, 40 и 30 серий

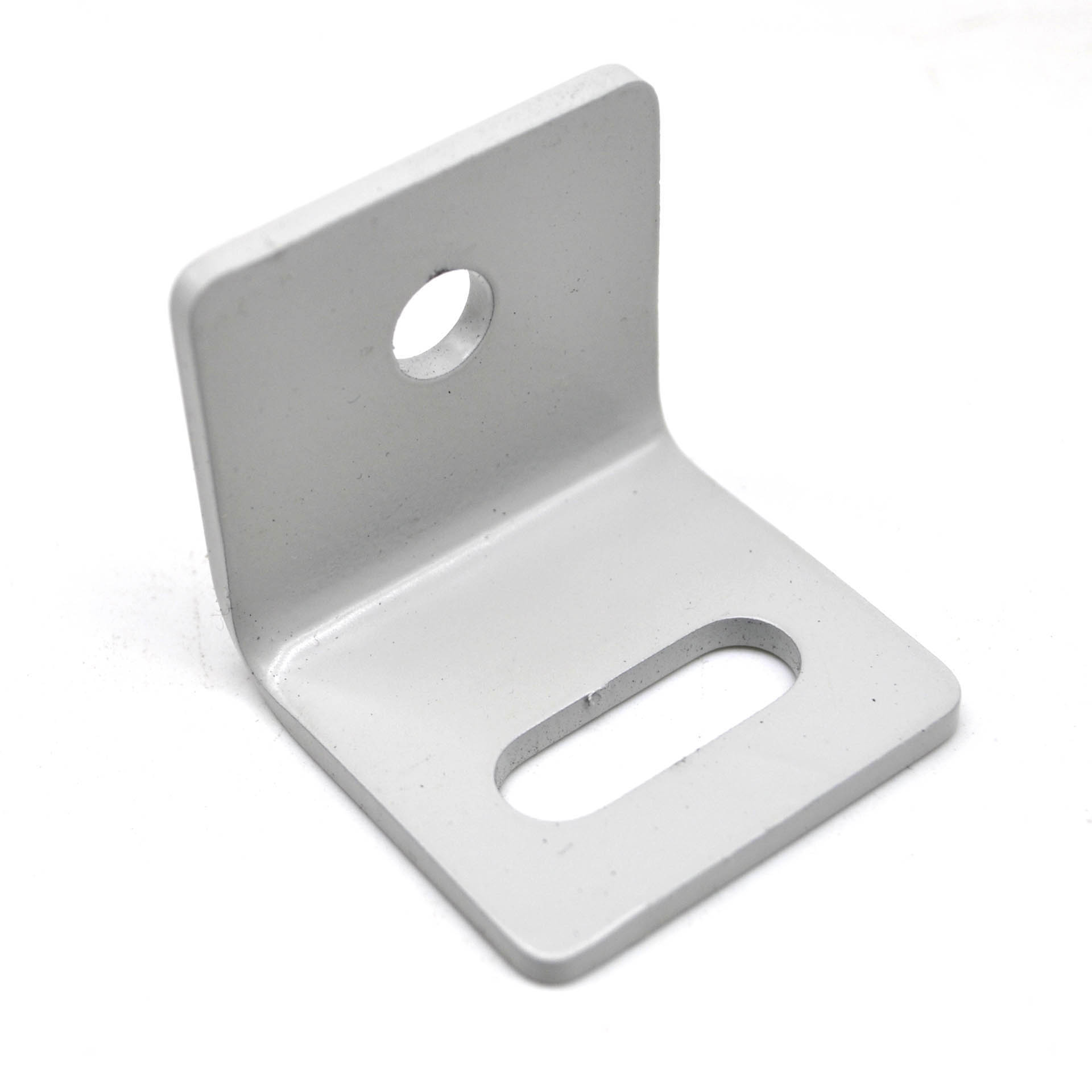

Стальной соединительный уголок для профилей серии 50, 45, 40 и 35 заподлицо

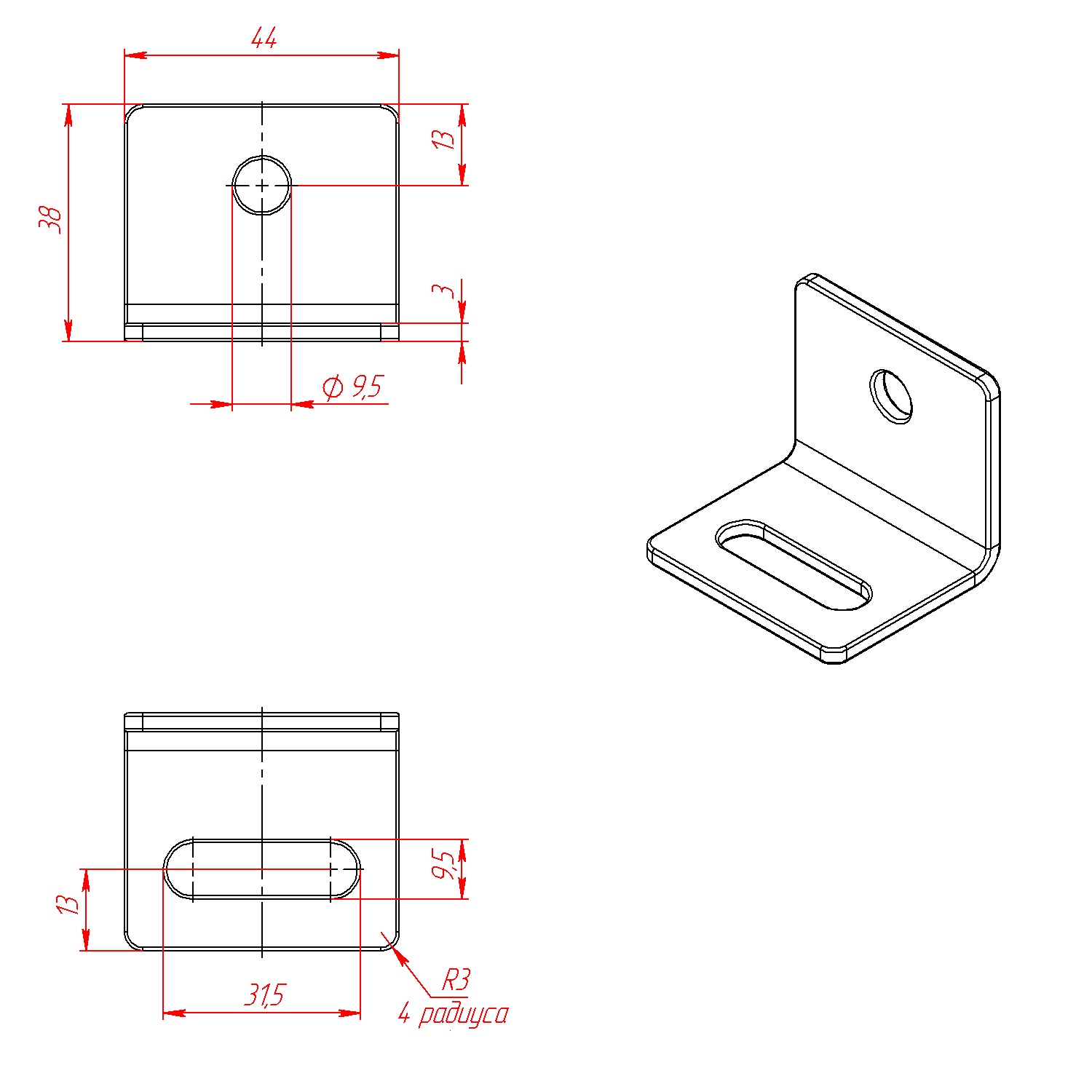

Чертёж уголка арт. 50-454030-М8
110.00 руб. от 1 шт.
( -2 % )
107.80 РУБ.
от 10 шт.
( -3 % )
106.70 РУБ.
от 25 шт.
( -4 % )
105.60 РУБ.
от 50 шт.
( -6 % )
103.40 РУБ.
от 100 шт.
( -10 % )
99.00 РУБ.
от 500 шт.
RSI
Количество
добавить
Наличие 50-454030-М8 | Соединитель в уровень профилей серии 50 с профилями серий 45, 40 и 30
НА СКЛАДЕ
≈ 50 шт.
Калькулятор прогиба алюминиевого конструкционного профиля
КАЛЬКУЛЯТОР
ПРОГИБА ПРОФИЛЕЙ
Наличие 50-454030-М8 | Соединитель в уровень профилей серии 50 с профилями серий 45, 40 и 30
Товар отсутствует или в наличии недостаточно?
Срок под заказ: 2-5 рабочих дней

Видео о товаре:

нажать для раскрытия списка видеоПросмотреть ▼

Описание

Стальные уголки для соединения в один уровень профилей серий 30, 25 или 20 с профилями серии 50.
Загрузить:
- 3D-Модель (50-454030-М8.step)
- Чертеж (50-454030-М8.pdf)
Не забудьте купить комплект крепежа к стальному угловому соединителю арт. 50-454030-М8:

Для соединения между собой профилей серии 50 и серии 45:

1. Т-болт М8х16 паз 10 мм арт. 5029 - 2 шт.  + Гайка с фланцем М8 DIN6923 - 2 шт.
    - или Винт М8х16 (ISO7380 или DIN912)  - 2 шт. + Сухарь пазовый М8, паз 10, арт 5074 - 2 шт.
    - или Винт М8х16 (ISO7380 или DIN912)  - 2 шт. + Закладной пазовый сухарь с фиксатором М8, паз 10, арт 2A11.A41A.01 - 2 шт.
    - или Винт М8х16 (ISO7380 или DIN912)  - 2 шт. + Сухарь пазовый алюминиевый, паз 10, М8, арт 5074AL - 2 шт.
    - или Винт М8х16 (ISO7380 или DIN912)  - 2 шт. + Т-гайка, паз 10, М8, арт 5018 - 2 шт.

Для соединения между собой профилей серии 50 и серии 40 с пазом 10мм:

1. Т-болт М8х16 паз 10 мм арт. 5029 - 2 шт.  + Гайка с фланцем М8 DIN6923 - 2 шт.
    - или Винт М8х16 (ISO7380 или DIN912)  - 2 шт. + Сухарь пазовый М8, паз 10, арт 5074 - 2 шт.
    - или Винт М8х16 (ISO7380 или DIN912)  - 2 шт. + Закладной пазовый сухарь с фиксатором М8, паз 10, арт 2A11.A41A.01 - 2 шт.
    - или Винт М8х16 (ISO7380 или DIN912)  - 2 шт. + Сухарь пазовый алюминиевый, паз 10, М8, арт 5074AL - 2 шт.
    - или Винт М8х16 (ISO7380 или DIN912)  - 2 шт. + Т-гайка, паз 10, М8, арт 5018 - 2 шт.

Для соединения между собой профилей серии 50 и серии 40 с пазом 8 мм:

1. Т-болт М8х16 паз 10 мм арт. 5029 - 1 шт.  + Гайка с фланцем М8 DIN6923 - 1 шт.
    - или Винт М8х16 (ISO7380 или DIN912)  - 1 шт. + Сухарь пазовый М8, паз 10, арт 5074 - 1 шт.
    - или Винт М8х16 (ISO7380 или DIN912)  - 1 шт. + Закладной пазовый сухарь с фиксатором М8, паз 10, арт 2A11.A41A.01 - 1 шт.
    - или Винт М8х16 (ISO7380 или DIN912)  - 1 шт. + Сухарь пазовый алюминиевый, паз 10, М8, арт 5074AL - 1 шт.
    - или Винт М8х16 (ISO7380 или DIN912)  - 1 шт. + Т-гайка, паз 10, М8, арт 5018 - 1 шт.

2. Т-болт М8х16 паз 8 мм арт. 5025 - 1 шт.  + Гайка с фланцем М8 DIN6923 - 1 шт.
    - или Винт М8х16 (ISO7380 или DIN912)  - 1 шт. + Сухарь пазовый, паз 8 серия 40, М8, арт 5071 - 1 шт.
    - или Винт М8х16 (ISO7380 или DIN912)  - 1 шт. + Закладной пазовый сухарь с фиксатором М8, паз 8 серия 40, арт 5260 - 1 шт.
    - или Винт М8х16 (ISO7380 или DIN912)  - 1 шт. + Сухарь пазовый алюминиевый, паз 8 серия 40, М8, арт 5071AL - 1 шт.

Для соединения между собой профилей серии 50 и серии 30:

1. Т-болт М8х16 паз 10 мм арт. 5029 - 1 шт.  + Гайка с фланцем М8 DIN6923 - 1 шт.
    - или Винт М8х16 (ISO7380 или DIN912)  - 1 шт. + Сухарь пазовый М8, паз 10, арт 5074 - 1 шт.
    - или Винт М8х16 (ISO7380 или DIN912)  - 1 шт. + Закладной пазовый сухарь с фиксатором М8, паз 10, арт 2A11.A41A.01 - 1 шт.
    - или Винт М8х16 (ISO7380 или DIN912)  - 1 шт. + Сухарь пазовый алюминиевый, паз 10, М8, арт 5074AL - 1 шт.
    - или Винт М8х16 (ISO7380 или DIN912)  - 1 шт. + Т-гайка, паз 10, М8, арт 5018 - 1 шт.

2. Винт М8х12 (ISO7380 или DIN912)  - 1 шт. + Сухарь пазовый, паз 8 серия 30, М8, арт 5068 - 1 шт.
    - или Винт М8х12 (ISO7380 или DIN912)  - 1 шт. + Сухарь пазовый закладной с фиксатором, паз 8 серия 30, М8, арт 2A12.A41A.01 - 1 шт.
    - или Винт М8х12 (ISO7380 или DIN912)  - 1 шт. + Сухарь пазовый алюминиевый, паз 8 серия 30, М8, арт 5068AL - 1 шт.

Характеристики

Артикул:
 50-454030-М8
Профили:
 30х30, 30х60, 30х90, 30х120, 40х40, 40х80, 40х120, 40х160, 45х45, 45х90, 45х135, 45х180, 50х50, 50х100, 50х150
Материал:
 Сталь 3мм
Покрытие:
 Порошковая покраска
Вес, кг:
 0,07
Цвет:
 Серый
