50-302520-М6 | Соединитель в уровень профилей серии 50 с профилями серий 30, 25 и 20

Стальной уголок для профилей серии 50 с сериями 30, 25 и 20

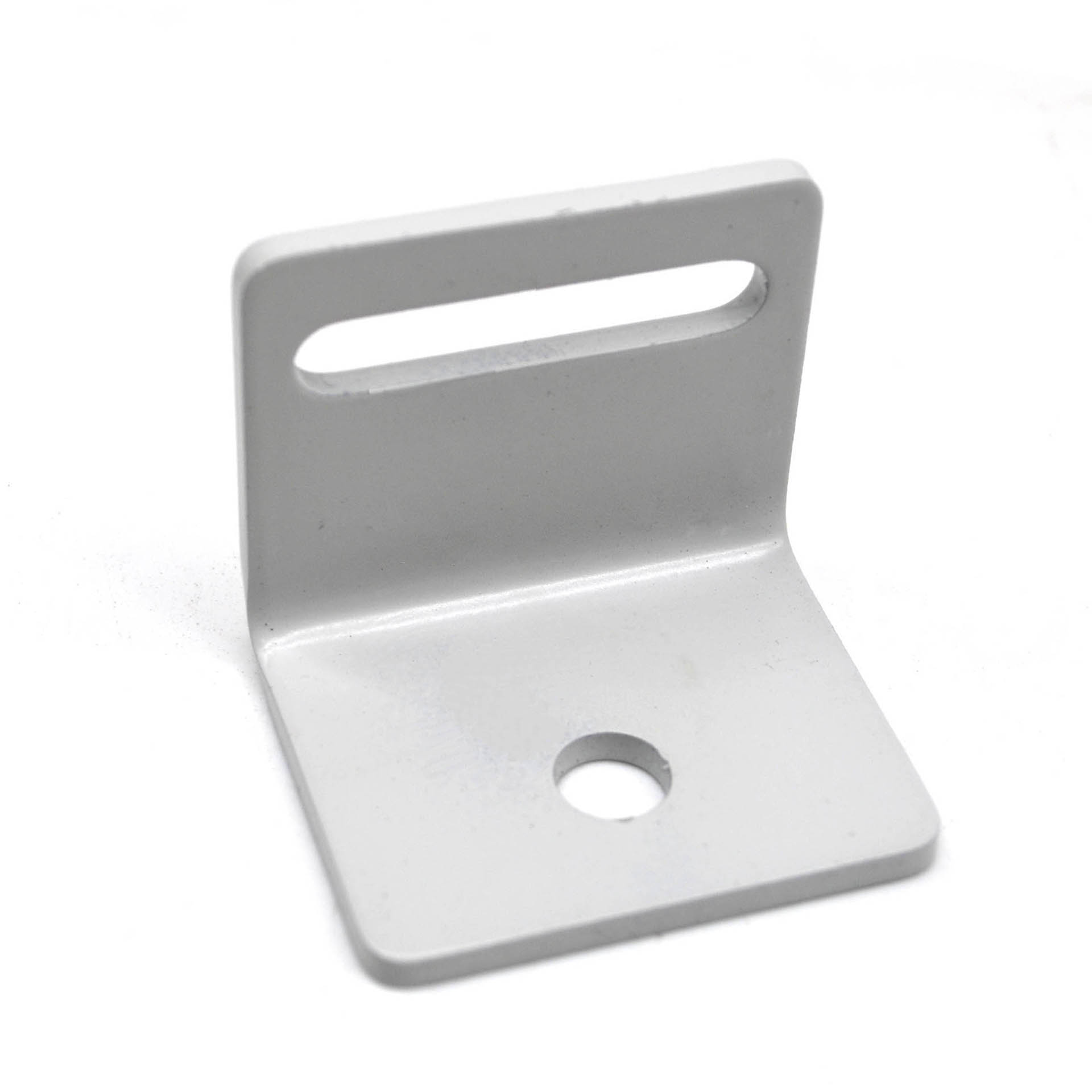

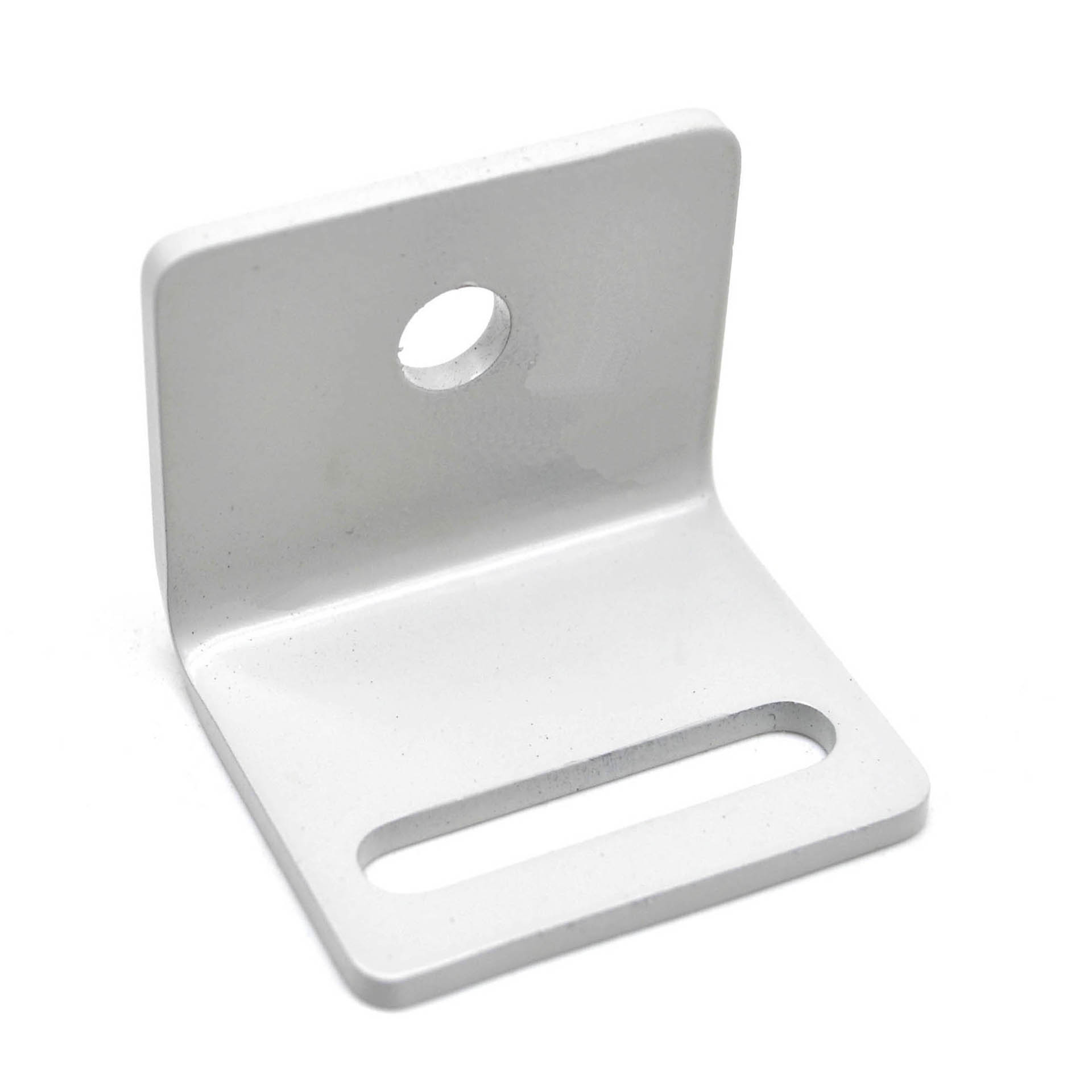

Стальной угловой соединитель для профилей разных серий арт. 50-302520-М6

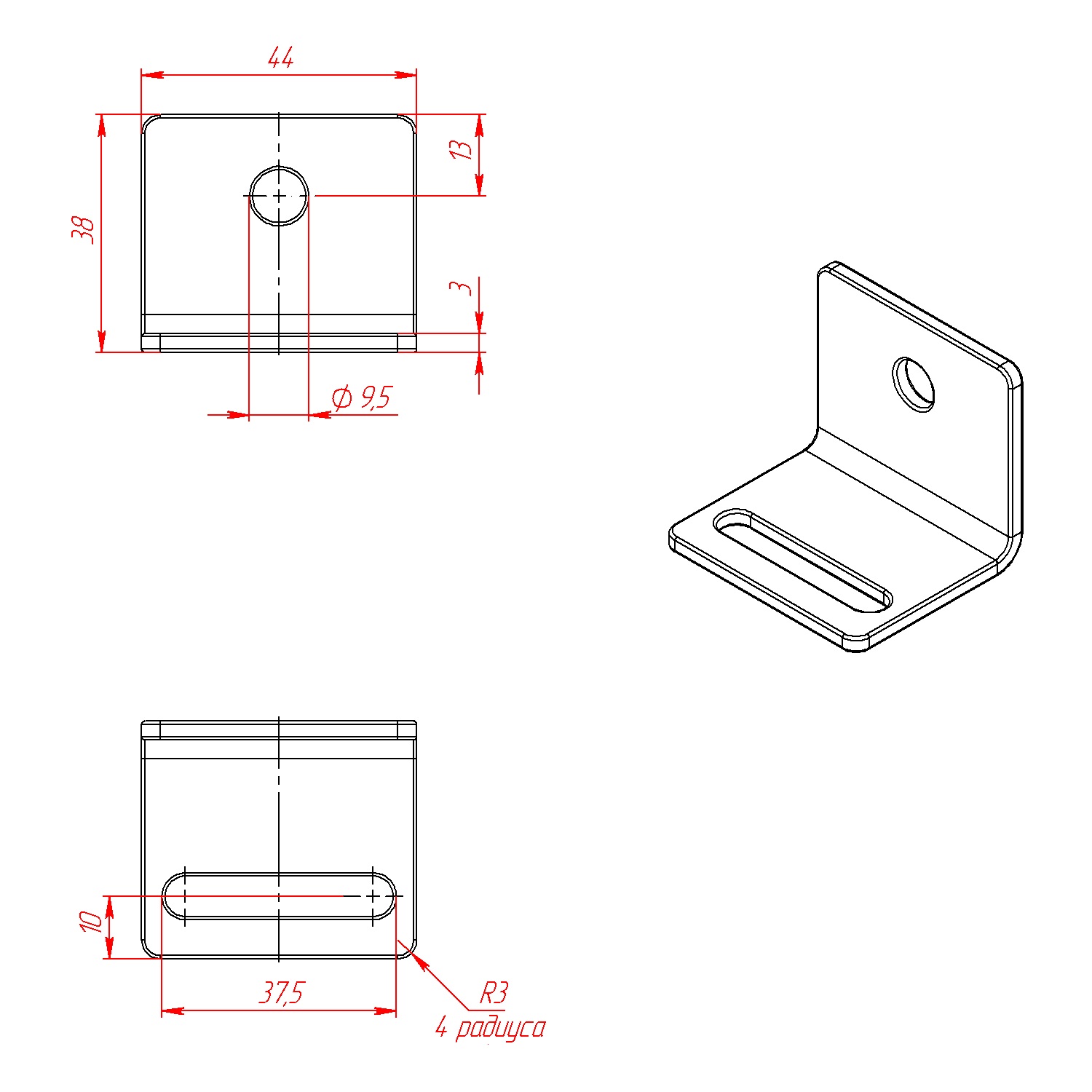

Чертёж уголка арт. 50-302520-М6
110.00 руб. от 1 шт.
( -2 % )
107.80 РУБ.
от 10 шт.
( -3 % )
106.70 РУБ.
от 25 шт.
( -4 % )
105.60 РУБ.
от 50 шт.
( -6 % )
103.40 РУБ.
от 100 шт.
( -10 % )
99.00 РУБ.
от 500 шт.
RSI
Количество
добавить
Наличие 50-302520-М6 | Соединитель в уровень профилей серии 50 с профилями серий 30, 25 и 20
НА СКЛАДЕ
≈ 10 шт.
Калькулятор прогиба алюминиевого конструкционного профиля
КАЛЬКУЛЯТОР
ПРОГИБА ПРОФИЛЕЙ
Наличие 50-302520-М6 | Соединитель в уровень профилей серии 50 с профилями серий 30, 25 и 20
Товар отсутствует или в наличии недостаточно?
Срок под заказ: 2-5 рабочих дней

Видео о товаре:

нажать для раскрытия списка видеоПросмотреть ▼

Описание

Стальные уголки для соединения в один уровень профилей серий 30, 25 или 20 с профилями серии 50.
Загрузить:
- 3D-Модель (50-302520-М6.step)
- Чертеж (50-302520-М6.pdf)
Не забудьте купить комплект крепежа к стальному угловому соединителю арт. 50-302520-М6:

Для соединения между собой профилей серии 50 и серии 30:

1. Т-болт М8х16 паз 10 мм арт. 5029 - 1 шт.  + Гайка с фланцем М8 DIN6923 - 1 шт.
    - или Винт М8х16 (ISO7380 или DIN912)  - 1 шт. + Сухарь пазовый М8, паз 10, арт 5074 - 1 шт.
    - или Винт М8х16 (ISO7380 или DIN912)  - 1 шт. + Закладной пазовый сухарь с фиксатором М8, паз 10, арт 2A11.A41A.01 - 1 шт.
    - или Винт М8х16 (ISO7380 или DIN912)  - 1 шт. + Сухарь пазовый алюминиевый, паз 10, М8, арт 5074AL - 1 шт.
    - или Винт М8х16 (ISO7380 или DIN912)  - 1 шт. + Т-гайка, паз 10, М8, арт 5018 - 1 шт.

2. Винт М6х12 (ISO7380 или DIN912)  - 1 шт. + Сухарь пазовый, паз 8 серия 30, М6, арт 5067 - 1 шт.
    - или Т-болт М6х12 арт. 5298 - 1шт. + Гайка с фланцем М6 DIN6923 - 1 шт.
    - или Винт М6х12 (ISO7380 или DIN912)  - 1 шт. + Т-гайка, паз 8 серия 30, М6, арт 5006 - 1 шт.
    - или Винт М6х12 (ISO7380 или DIN912)  - 1 шт. + Сухарь пазовый закладной с фиксатором, паз 8 серия 30, М6, арт 2A12.A31A.01 - 1 шт.
    - или Винт М6х12 (ISO7380 или DIN912)  - 1 шт. + Сухарь пазовый алюминиевый, паз 8 серия 30, М6, арт 5067AL - 1 шт.

Для соединения между собой профилей серии 50 и серии 25:

1. Т-болт М8х16 паз 10 мм арт. 5029 - 1 шт.  + Гайка с фланцем М8 DIN6923 - 1 шт.
    - или Винт М8х16 (ISO7380 или DIN912)  - 1 шт. + Сухарь пазовый М8, паз 10, арт 5074 - 1 шт.
    - или Винт М8х16 (ISO7380 или DIN912)  - 1 шт. + Закладной пазовый сухарь с фиксатором М8, паз 10, арт 2A11.A41A.01 - 1 шт.
    - или Винт М8х16 (ISO7380 или DIN912)  - 1 шт. + Сухарь пазовый алюминиевый, паз 10, М8, арт 5074AL - 1 шт.
    - или Винт М8х16 (ISO7380 или DIN912)  - 1 шт. + Т-гайка, паз 10, М8, арт 5018 - 1 шт.

2. Винт М6х10 (ISO7380 или DIN912)  - 1 шт. + Сухарь пазовый, паз 6, М6, арт 5271 - 1 шт.
    - или Т-болт М5х10 арт. 5384 - 1шт. + Гайка с фланцем М5 DIN6923 - 1 шт.

Для соединения между собой профилей серии 50 и серии 20:

1. Т-болт М8х16 паз 10 мм арт. 5029 - 1 шт.  + Гайка с фланцем М8 DIN6923 - 1 шт.
    - или Винт М8х16 (ISO7380 или DIN912)  - 1 шт. + Сухарь пазовый М8, паз 10, арт 5074 - 1 шт.
    - или Винт М8х16 (ISO7380 или DIN912)  - 1 шт. + Закладной пазовый сухарь с фиксатором М8, паз 10, арт 2A11.A41A.01 - 1 шт.
    - или Винт М8х16 (ISO7380 или DIN912)  - 1 шт. + Сухарь пазовый алюминиевый, паз 10, М8, арт 5074AL - 1 шт.
    - или Винт М8х16 (ISO7380 или DIN912)  - 1 шт. + Т-гайка, паз 10, М8, арт 5018 - 1 шт.

2. Винт М6х8 (ISO7380 или DIN912)  - 1 шт. + Сухарь пазовый, паз 6, М6, арт 5271 - 1 шт.
    - или Т-болт М5х10 арт. 5384 - 1шт. + Гайка с фланцем М5 DIN6923 - 1 шт.

Характеристики

Артикул:
 50-302520-М6
Профили:
 20х20, 20х40, 20х80, 25х25, 25х50, 30х30, 30х60, 30х90, 30х120, 50х50, 50х100, 50х150
Материал:
 Сталь 3мм
Покрытие:
 Порошковая покраска
Вес, кг:
 0,07
Цвет:
 Серый
