45-4030-М8 | Соединитель в уровень профилей серии 45 с профилями серий 40 и 30

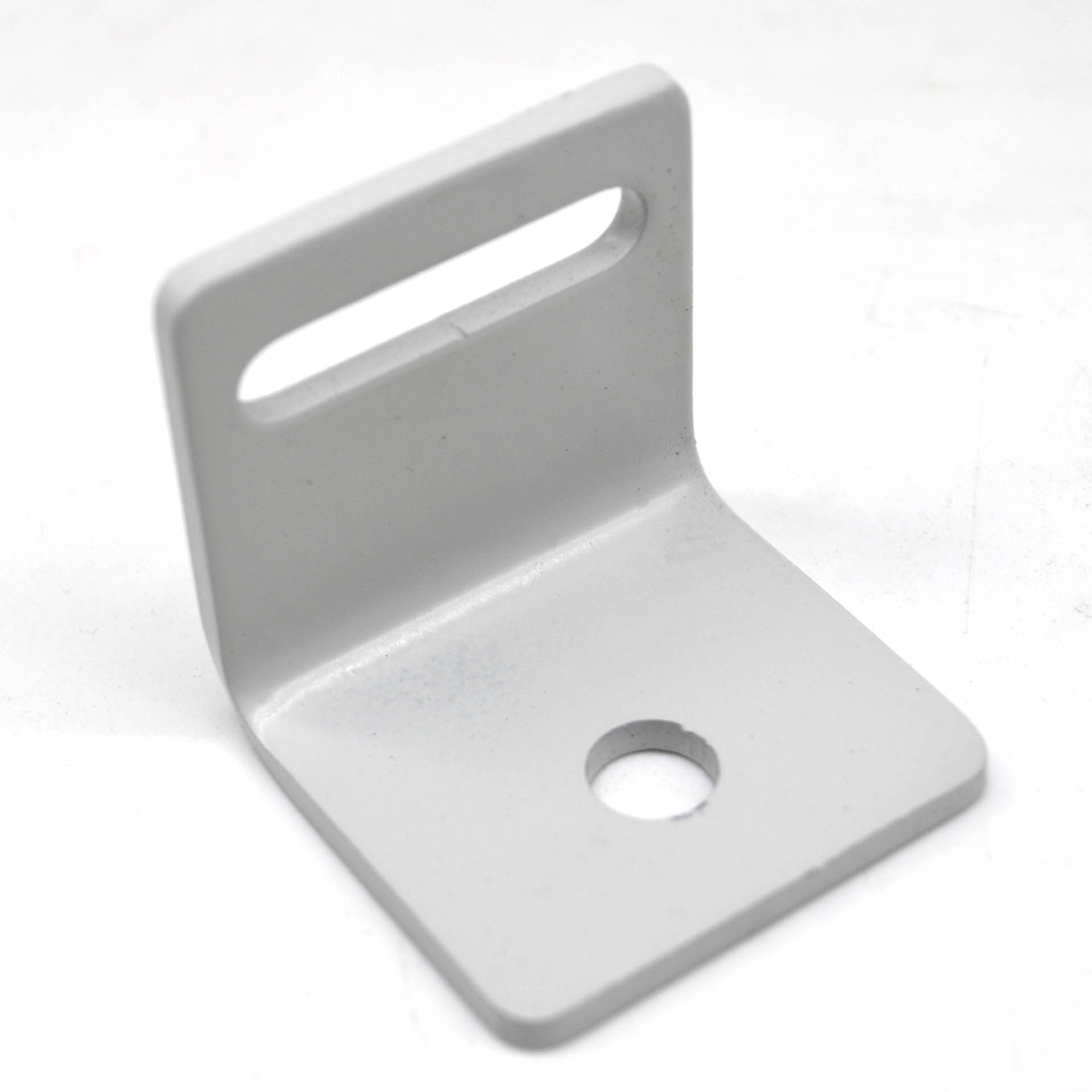

Стальной уголок для соединения профилей серии 45 с профилями серий 30 или 40

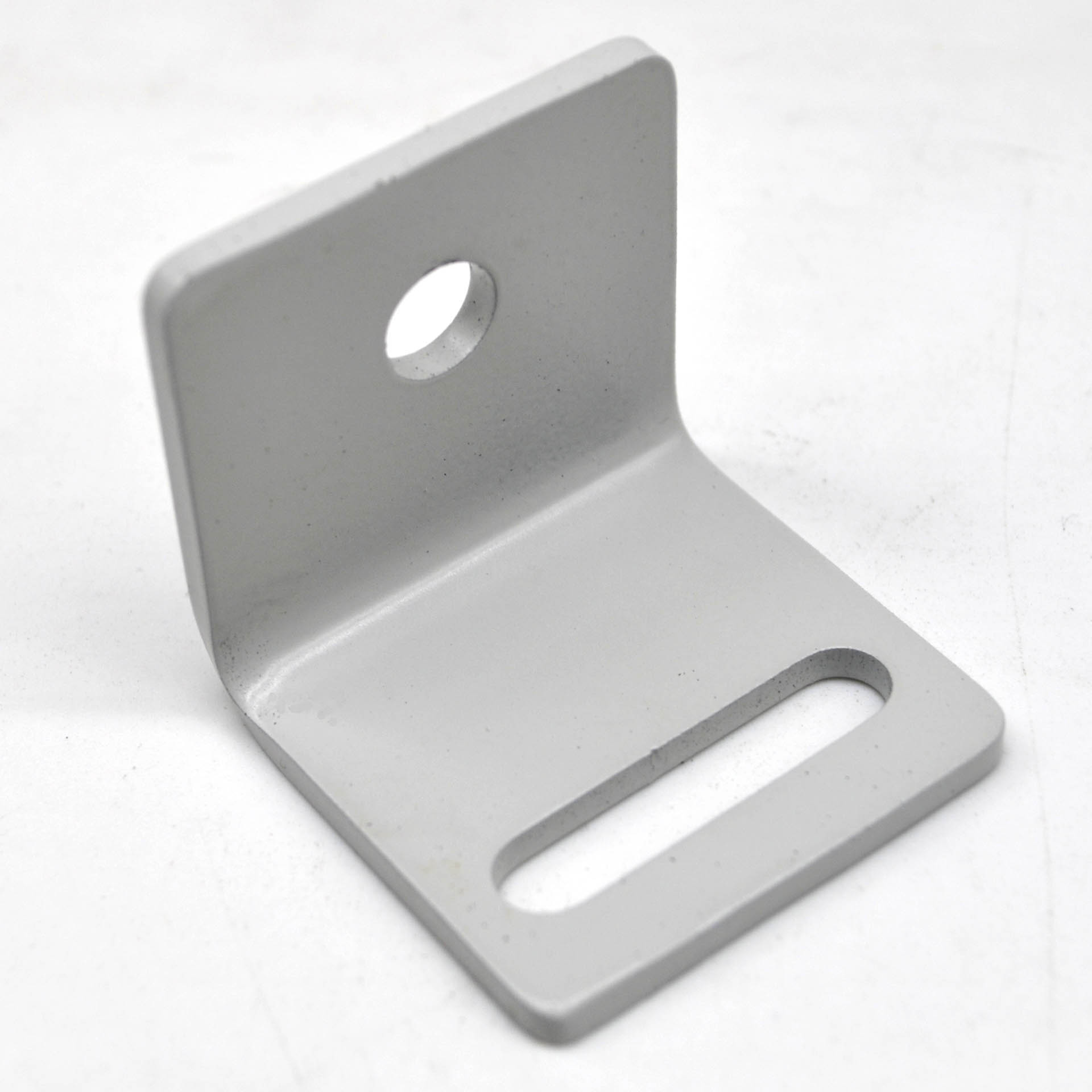

Уголок соединительный заподлицо, профили 45, 40 и 30 серий

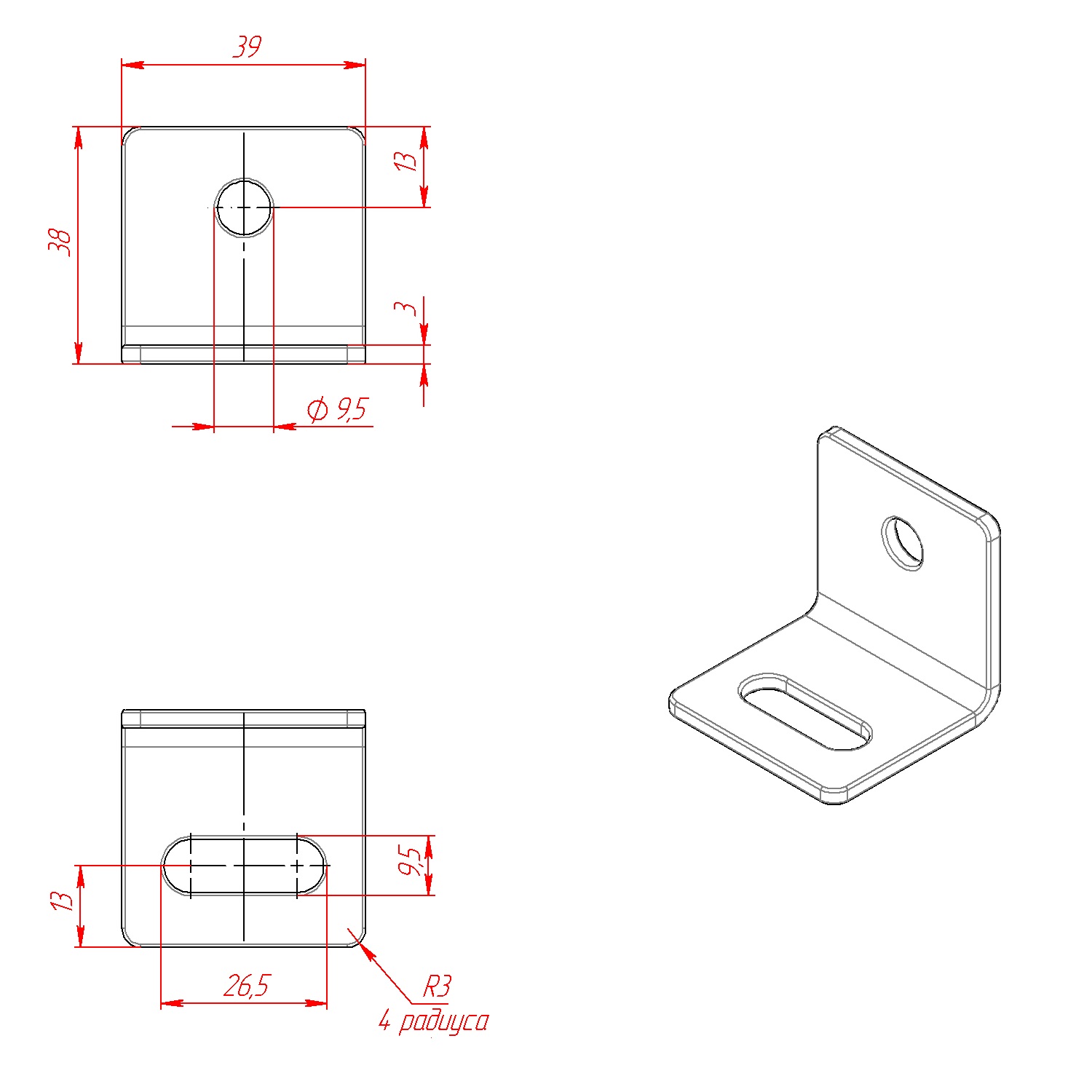

Чертёж уголка арт. 45-4030-М8

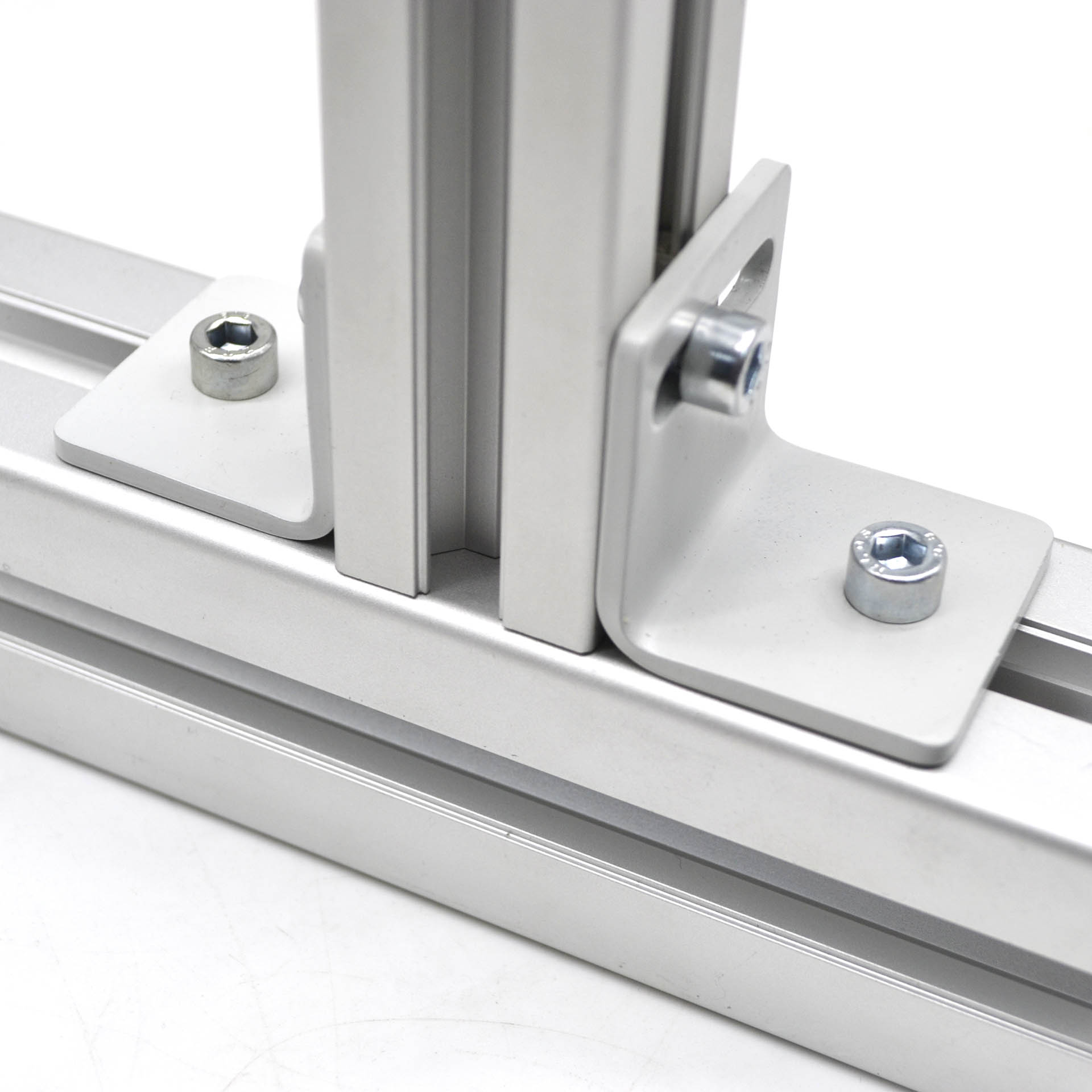

Соединение профиля 45 и 30 уголком 45-4030-М8

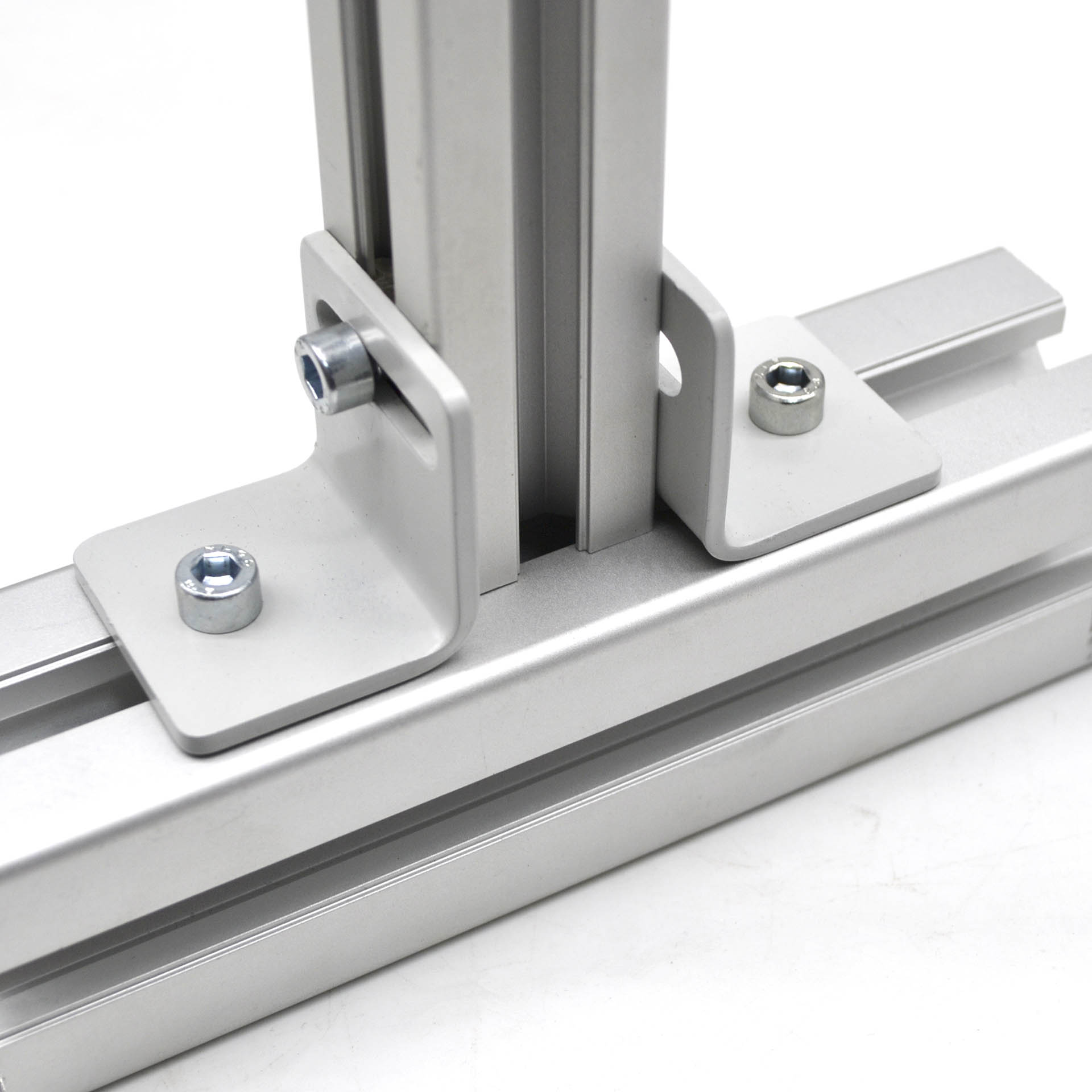

Пример соединения профиля 45х45 и 30х30 заподлицо
94.00 руб. от 1 шт.
( -2 % )
92.12 РУБ.
от 10 шт.
( -3 % )
91.18 РУБ.
от 25 шт.
( -4 % )
90.24 РУБ.
от 50 шт.
( -6 % )
88.36 РУБ.
от 100 шт.
( -10 % )
84.60 РУБ.
от 500 шт.
RSI
Количество
добавить
Наличие 45-4030-М8 | Соединитель в уровень профилей серии 45 с профилями серий 40 и 30
НА СКЛАДЕ
≈ 40 шт.
Калькулятор прогиба алюминиевого конструкционного профиля
КАЛЬКУЛЯТОР
ПРОГИБА ПРОФИЛЕЙ
Наличие 45-4030-М8 | Соединитель в уровень профилей серии 45 с профилями серий 40 и 30
Товар отсутствует или в наличии недостаточно?
Срок под заказ: 2-5 рабочих дней

Видео о товаре:

нажать для раскрытия списка видеоПросмотреть ▼

Описание

Стальные уголки для соединения в один уровень профилей серий 30 или 40 с профилями серии 45.
Загрузить:
- 3D-Модель (45-4030-М8.step)
- Чертеж (45-4030-М8.pdf)
Не забудьте купить комплект крепежа к стальному угловому соединителю арт. 45-3040-M8:

Для соединения между собой профилей серии 45 и серии 30:

1. Винт М8х12 (ISO7380 или DIN912)  - 1 шт.  + Сухарь пазовый, паз 10, М8, арт. 5074 - 1 шт.
    - или Т-болт М8х16 арт. 5029 - 1шт. + Гайка с фланцем М8 DIN6923 - 1 шт.
    - или Винт М8х12 (ISO7380 или DIN912)  - 1 шт.  + Сухарь пазовый алюминиевый, паз 10, М8, арт. 5074AL - 1 шт.
    - или Винт М8х12 (ISO7380 или DIN912)  - 1 шт.  + Сухарь пазовый c фиксатором, паз 10, М8, арт. 2A11.A41A.01 - 1 шт.
    - или Винт М8х12 (ISO7380 или DIN912) - 1 шт. + Сухарь пазовый c прижимным шариком, паз 10, М8, арт 5061 - 1 шт.
    - или Винт М8х12 (ISO7380 или DIN912) - 1 шт. + Т-гайка, Паз 10, М8, арт. 5018 - 1 шт.
2. Винт М8х12 (ISO7380 или DIN912)  - 1 шт. + Сухарь пазовый, паз 8, М8, серия 30, арт 5068 - 1 шт.
    - или Винт М8х12 (ISO7380 или DIN912)  - 1 шт. + Сухарь пазовый алюминиевый, паз 8, М8, серия 30, арт 5068AL - 1 шт.

Для соединения между собой профилей серии 45 и серии 40 с пазом 8 мм:

1. Винт М8х12 (ISO7380 или DIN912)  - 1 шт.  + Сухарь пазовый, паз 10, М8, арт. 5074 - 1 шт.
    - или Т-болт М8х16 арт. 5029 - 1шт. + Гайка с фланцем М8 DIN6923 - 1 шт.
    - или Винт М8х12 (ISO7380 или DIN912)  - 1 шт.  + Сухарь пазовый алюминиевый, паз 10, М8, арт. 5074AL - 1 шт.
    - или Винт М8х12 (ISO7380 или DIN912)  - 1 шт.  + Сухарь пазовый c фиксатором, паз 10, М8, арт. 2A11.A41A.01 - 1 шт.
    - или Винт М8х12 (ISO7380 или DIN912) - 1 шт. + Сухарь пазовый c прижимным шариком, паз 10, М8, арт 5061 - 1 шт.
    - или Винт М8х12 (ISO7380 или DIN912) - 1 шт. + Т-гайка, Паз 10, М8, арт. 5018 - 1 шт.
2. Т-болт М8х16 паз 8 мм арт. 5025 - 1 шт.  + Гайка с фланцем М8 DIN6923 - 1 шт.
    - или Винт М8х16 (ISO7380 или DIN912)  - 1 шт. + Сухарь пазовый, паз 8 серия 40, М8, арт 5071 - 1 шт.
    - или Винт М8х16 (ISO7380 или DIN912)  - 1 шт. + Закладной пазовый сухарь с фиксатором М8, паз 8 серия 40, арт 5260 - 1 шт.
    - или Винт М8х16 (ISO7380 или DIN912)  - 1 шт. + Сухарь пазовый алюминиевый, паз 8 серия 40, М8, арт 5071AL - 1 шт.

Для соединения между собой профилей серии 45 и серии 40 с пазом 10 мм:

1. Винт М8х12 (ISO7380 или DIN912)  - 1 шт.  + Сухарь пазовый, паз 10, М8, арт. 5074 - 1 шт.
    - или Т-болт М8х16 арт. 5029 - 1шт. + Гайка с фланцем М8 DIN6923 - 1 шт.
    - или Винт М8х12 (ISO7380 или DIN912)  - 1 шт.  + Сухарь пазовый алюминиевый, паз 10, М8, арт. 5074AL - 1 шт.
    - или Винт М8х12 (ISO7380 или DIN912)  - 1 шт.  + Сухарь пазовый c фиксатором, паз 10, М8, арт. 2A11.A41A.01 - 1 шт.
    - или Винт М8х12 (ISO7380 или DIN912) - 1 шт. + Сухарь пазовый c прижимным шариком, паз 10, М8, арт 5061 - 1 шт.
    - или Винт М8х12 (ISO7380 или DIN912) - 1 шт. + Т-гайка, Паз 10, М8, арт. 5018 - 1 шт.
2. Т-болт М8х16 паз 10 мм арт. 5029 - 1 шт.  + Гайка с фланцем М8 DIN6923 - 1 шт.
    - или Винт М8х16 (ISO7380 или DIN912)  - 1 шт. + Сухарь пазовый М8, паз 10, арт 5074 - 1 шт.
    - или Винт М8х16 (ISO7380 или DIN912)  - 1 шт. + Закладной пазовый сухарь с фиксатором М8, паз 10, арт 2A11.A41A.01 - 1 шт.
    - или Винт М8х16 (ISO7380 или DIN912)  - 1 шт. + Сухарь пазовый алюминиевый, паз 10, М8, арт 5074AL - 1 шт.
    - или Винт М8х16 (ISO7380 или DIN912)  - 1 шт. + Т-гайка, паз 10, М8, арт 5018 - 1 шт.

Характеристики

Артикул:
 45-4030-М8
Профили:
 30х30, 30х60, 30х90, 30х120, 40х40, 40х80, 40х120, 40х160, 45х45, 45х90, 45х135, 45х180
Материал:
 Сталь 3мм
Покрытие:
 Порошковая покраска
Вес, кг:
 0,06
Цвет:
 Серый
