Пластина соединительная, 4 отверстия с регулировкой угла наклона для серии 25

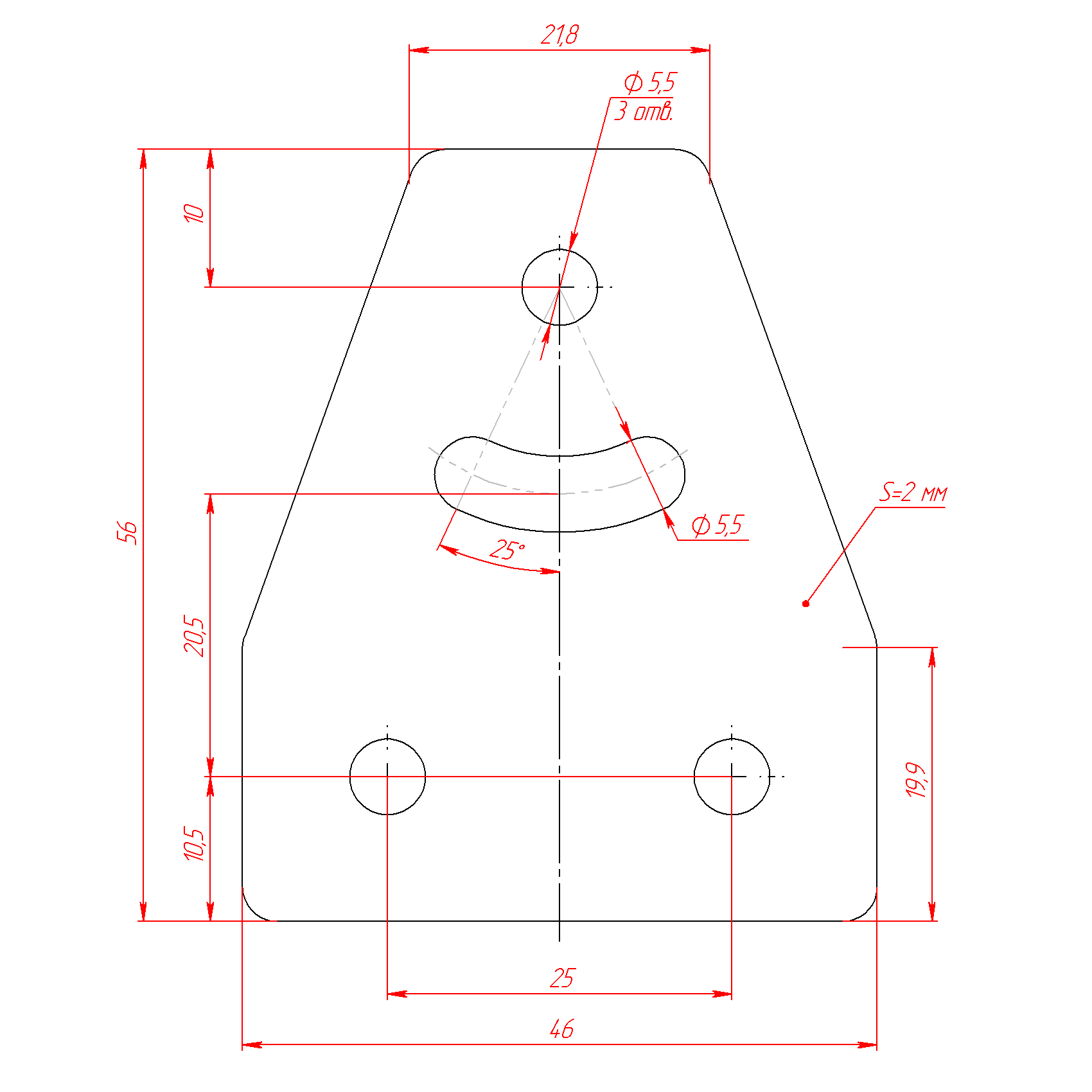

Чертёж соединительной пластины для профиля серии 25 с угловой установкой

68.00 руб. от 1 шт.

( -3 % )	65.96 РУБ.	от 10 шт.
( -5 % )	64.60 РУБ.	от 50 шт.
( -8 % )	62.56 РУБ.	от 100 шт.

Количество

добавить

ПОД
ЗАКАЗ

КАЛЬКУЛЯТОР
ПРОГИБА ПРОФИЛЕЙ

Товар отсутствует или в наличии недостаточно?
Срок под заказ: от 2 до 10 рабочих дней

3D модель-онлайн:

Нажми для просмотра в 3D ▼

Описание

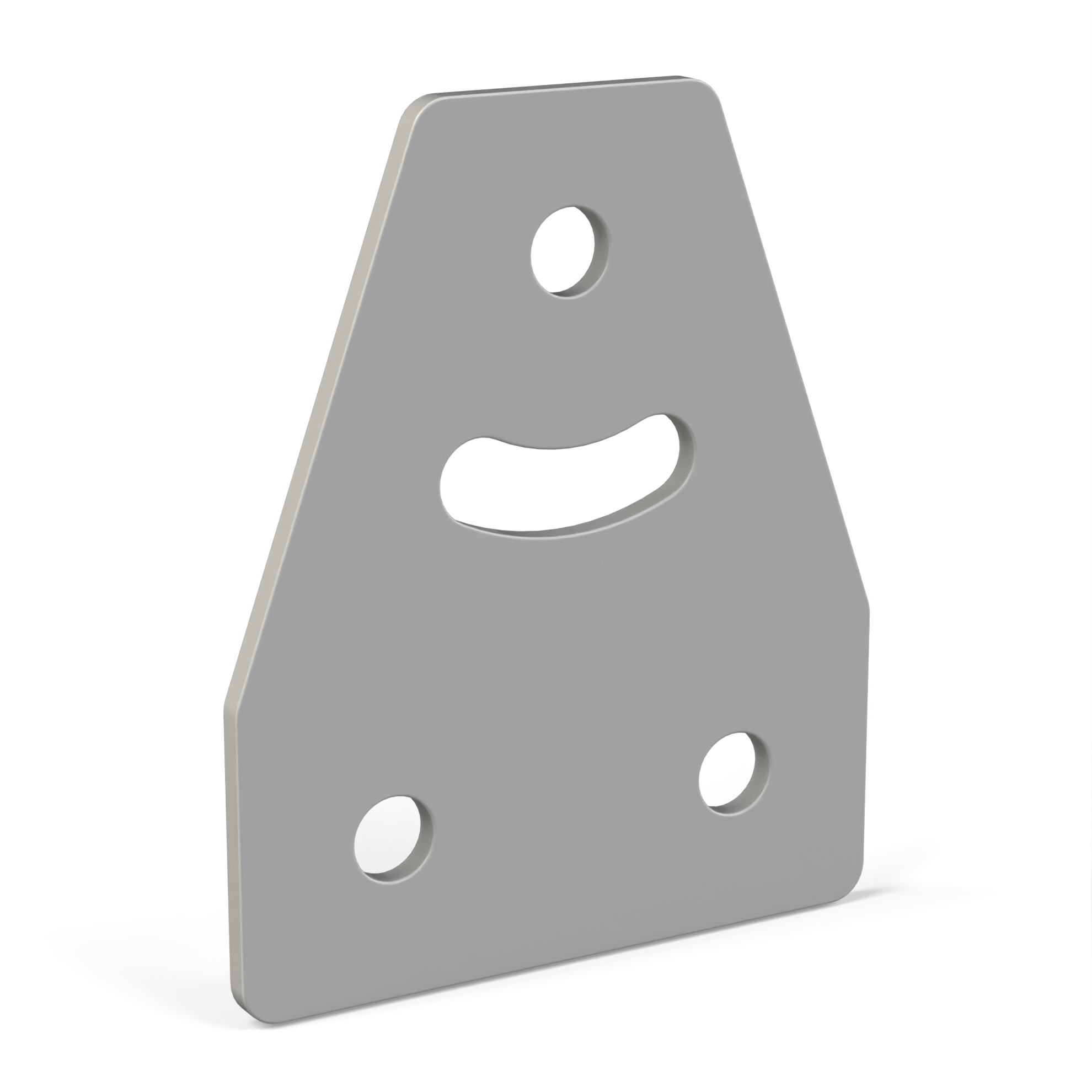

Стальная соединительная пластина с регулировкой угла наклона. Выполнена из листового металла толщиной 2 мм с порошковой покраской. Цвет по умолчанию - RAL7035.

Загрузить:

- 3D модель (Т-4-У-25-DEG45.step)

- Чертеж (Т-4-У-25-DEG45.pdf)

Не забудьте купить комплект крепежа к соединительной пластине арт. Т-4-У-25-DEG45:

Вариант 1:

1. Винт М5х8 мм ISO 7380 | или Винт М5х8 DIN 912 - 4 шт.
2. Гровер D5 DIN 7980 - 4 шт.
3. Сухарь пазовый М5 арт. 5270 | или Сухарь пазовый с прижимным шариком М5 арт. 5047- 4 шт.

Вариант 2:
1. Винт М5х8 мм ISO 7380 | или Винт М5х8 DIN 912- 4 шт.

2. Гровер D5 DIN 7980 - 4 шт.

3. Т-гайка М5-20 арт. 5002 - 4 шт.

Вариант 3:

1. Болт Т-образный М5х10, паз 6 арт. 5384 - 4 шт.

2. Гровер D5 DIN 7980 - 4 шт.

3. Гайка шестигранная М5 DIN934 - 4 шт.

Характеристики

Артикул:	Т-4-У-25-DEG45
Тип пластины:	Т-типа
Профили:	20х20, 20х40, 20х80
Материал:	Сталь 2 мм + порошковая покраска
Покрытие:	Полимерное порошковое покрытие
Тип сырья:	Первичное
Вес, кг:	0,030
Цвет:	Серый
