73.50 руб.
RSI

Цена за 1 шт.

Количество

Описание

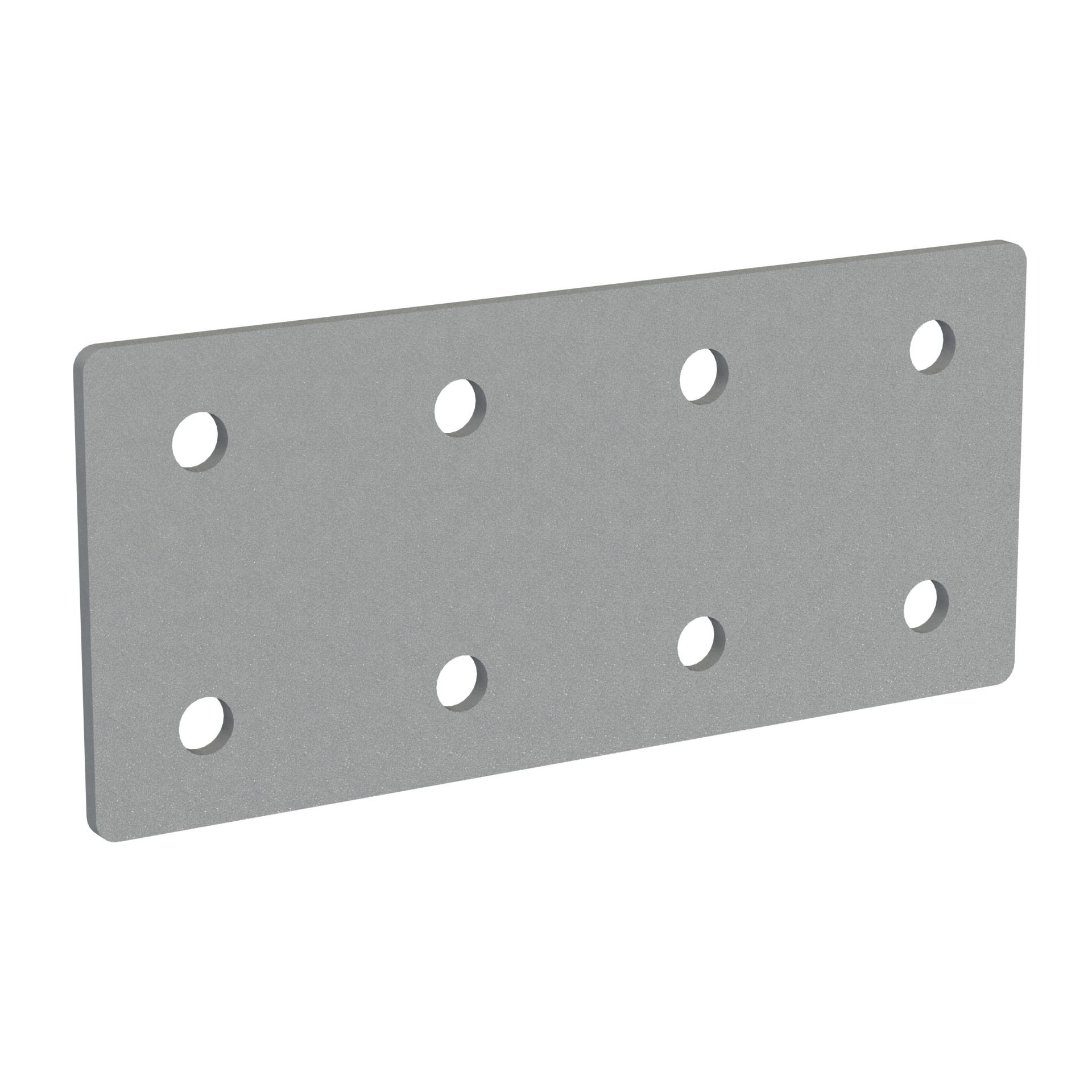

Стальная соединительная пластина, имеющая 8 отверстий для крепления профиля серии 25

Загрузить:
- 3D модель (П-8-25.step)

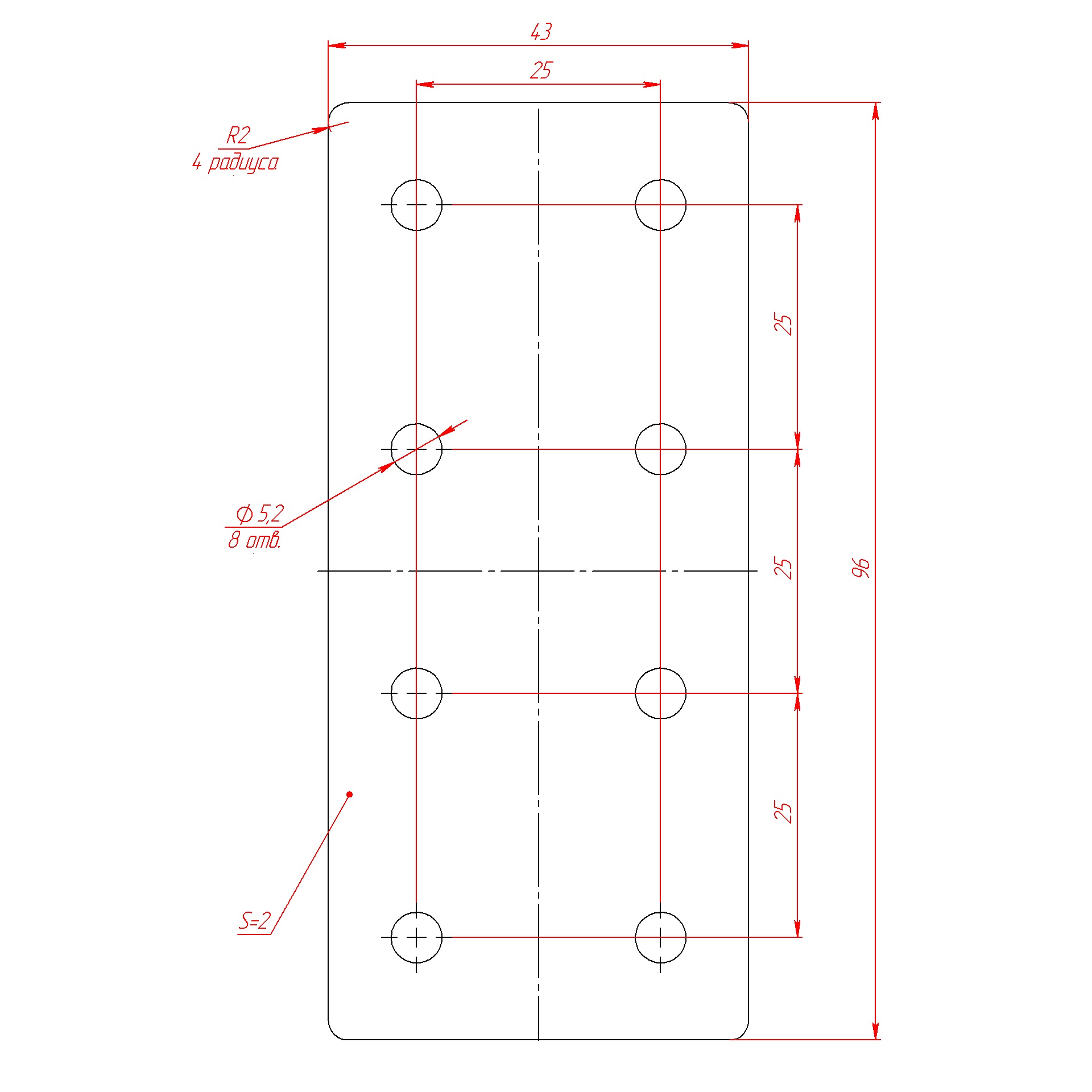

- Чертеж (П-8-25.pdf)

Не забудьте купить комплект крепежа к соединительной пластине арт.П-8-25:

Вариант 1:
1. Винт М5х10 мм ISO 7380 - 8 шт.
2. Гровер D5 DIN 7980 - 8 шт.
3. Сухарь пазовый М5 арт. 5270 - 8 шт.

Вариант 2:
1. Винт М5х10 мм ISO 7380 - 8 шт.
2. Гровер D5 DIN 7980 - 8 шт.
3. Т-гайка М5-20 арт. 5002 - 8 шт.

Вариант 3:
1. Болт Т-образный М5х10, паз 6 - 8 шт.
2. Гровер D5 DIN 7980 - 8 шт.
3. Гайка шестигранная М5 DIN934 - 8 шт.

Характеристики

Артикул:
П-8-25
Тип пластины:
П-типа
Профили:
25х25, 25х50
Ширина паза, мм:
6
Материал:
Сталь 2 мм
Покрытие:
Порошковое покрытия
Вес, кг:
0.617
Цвет:
Серый
