П-4-25 | Соединительная пластина П-типа 4 отверстия, серия 25

Количество

добавить

ПОД
ЗАКАЗ

КАЛЬКУЛЯТОР
ПРОГИБА ПРОФИЛЕЙ

Описание

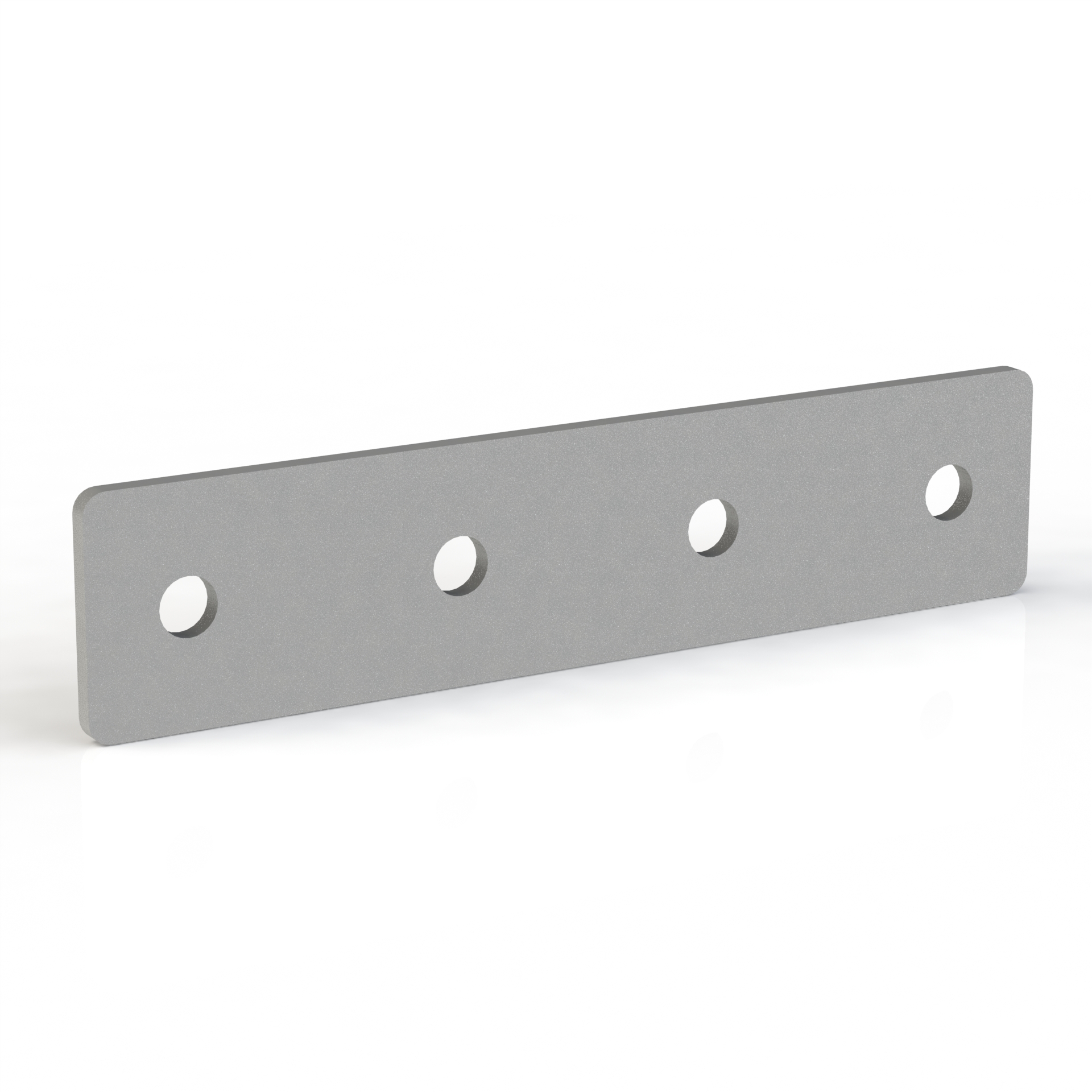

Стальная соединительная пластина с 4 отверстиями для крепления профиля серии 25

Загрузить:

- 3D модель (П-4-25.step)

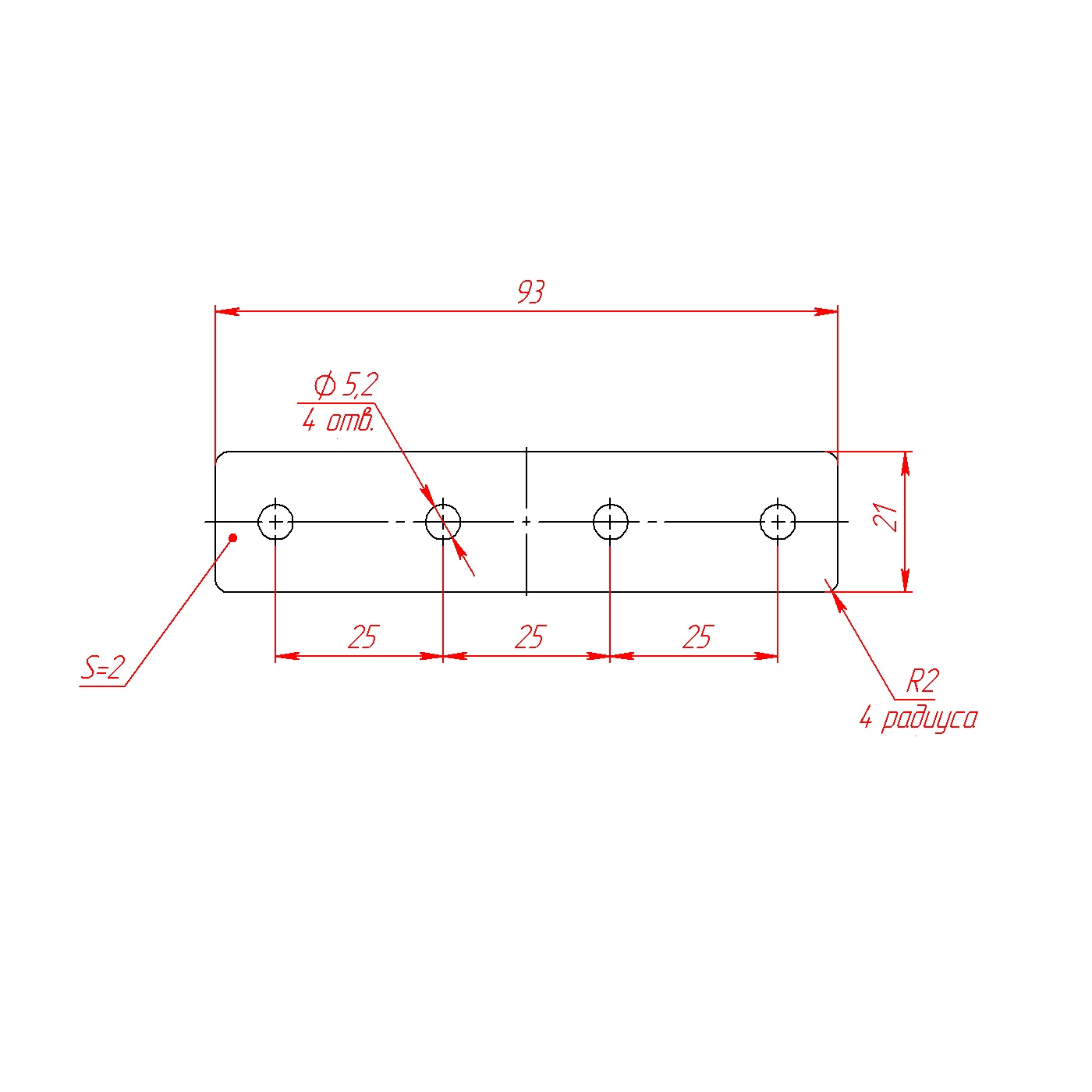

- Чертеж (П-4-25.pdf)

Не забудьте купить комплект крепежа к соединительной пластине арт.П-4-25:

Вариант 1:
1. Винт М5х10 мм ISO 7380 - 4 шт.
2. Гровер D5 DIN 7980 - 4 шт.
3. Сухарь пазовый М5 арт. 5270 - 4 шт.

Вариант 2:
1. Винт М5х10 мм ISO 7380 - 4 шт.
2. Гровер D5 DIN 7980 - 4 шт.
3. Т-гайка М5-20 арт. 5002 - 4 шт.

Вариант 3:
1. Болт Т-образный М5х10, паз 6 - 4 шт.
2. Гровер D5 DIN 7980 - 4 шт.
3. Гайка шестигранная М5 DIN934 - 4 шт.

Характеристики

Артикул:	П-4-25
Тип пластины:	П-типа
Профили:	25х25, 25х50
Ширина паза, мм:	6
Материал:	Сталь 2 мм
Покрытие:	Порошковое покрытия
Вес, кг:	0.291
Цвет:	Серый
