П-3-25 | Соединительная пластина П-типа 3 отверстия, серия 25

48.00 руб. от 1 шт.

( -3 % )	46.56 РУБ.	от 10 шт.
( -5 % )	45.60 РУБ.	от 50 шт.
( -8 % )	44.16 РУБ.	от 100 шт.

Количество

добавить

ПОД
ЗАКАЗ

КАЛЬКУЛЯТОР
ПРОГИБА ПРОФИЛЕЙ

Описание

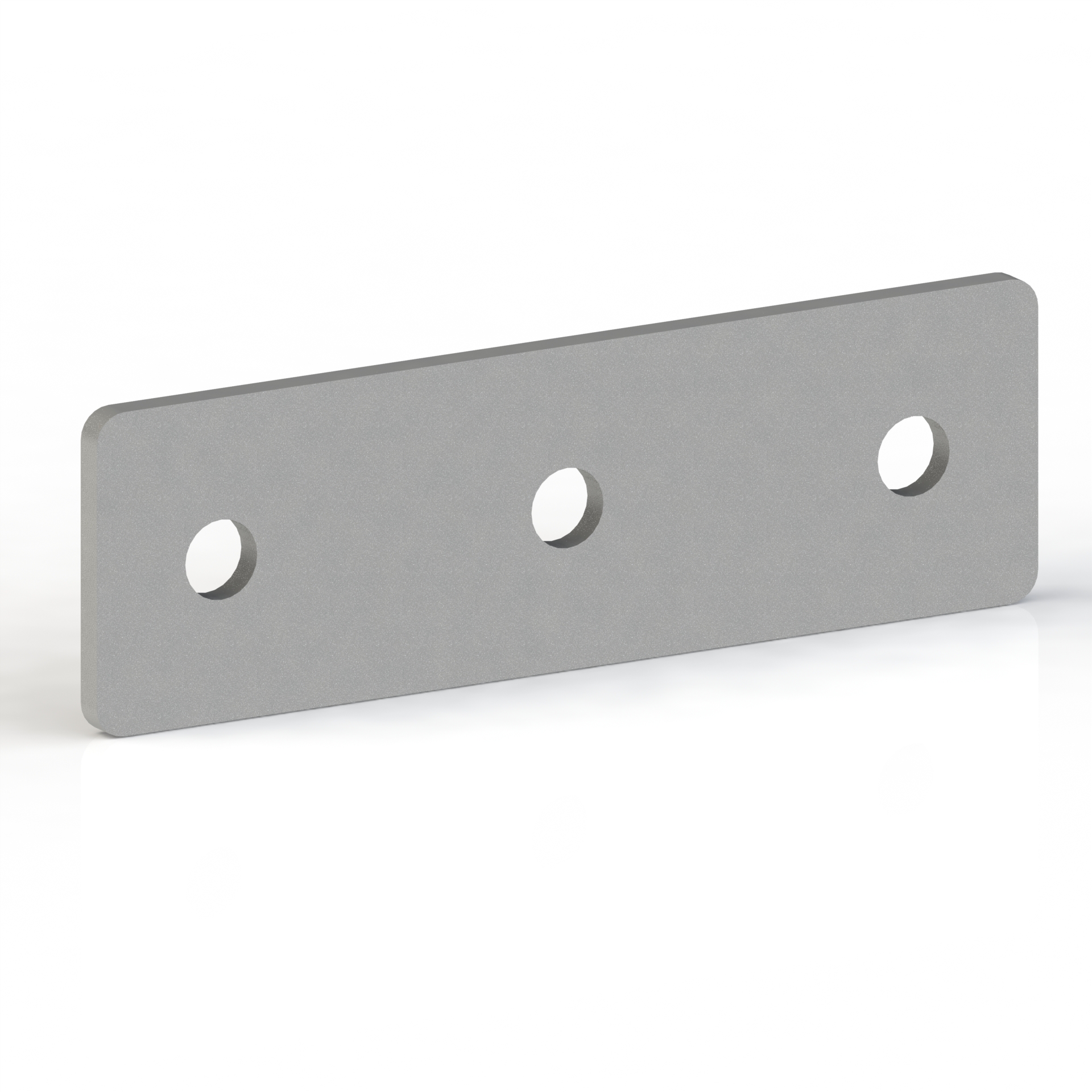

Стальная соединительная пластина с 3 отверстиями для крепления профиля серии 25

Загрузить:

- 3D модель (П-3-25.step)

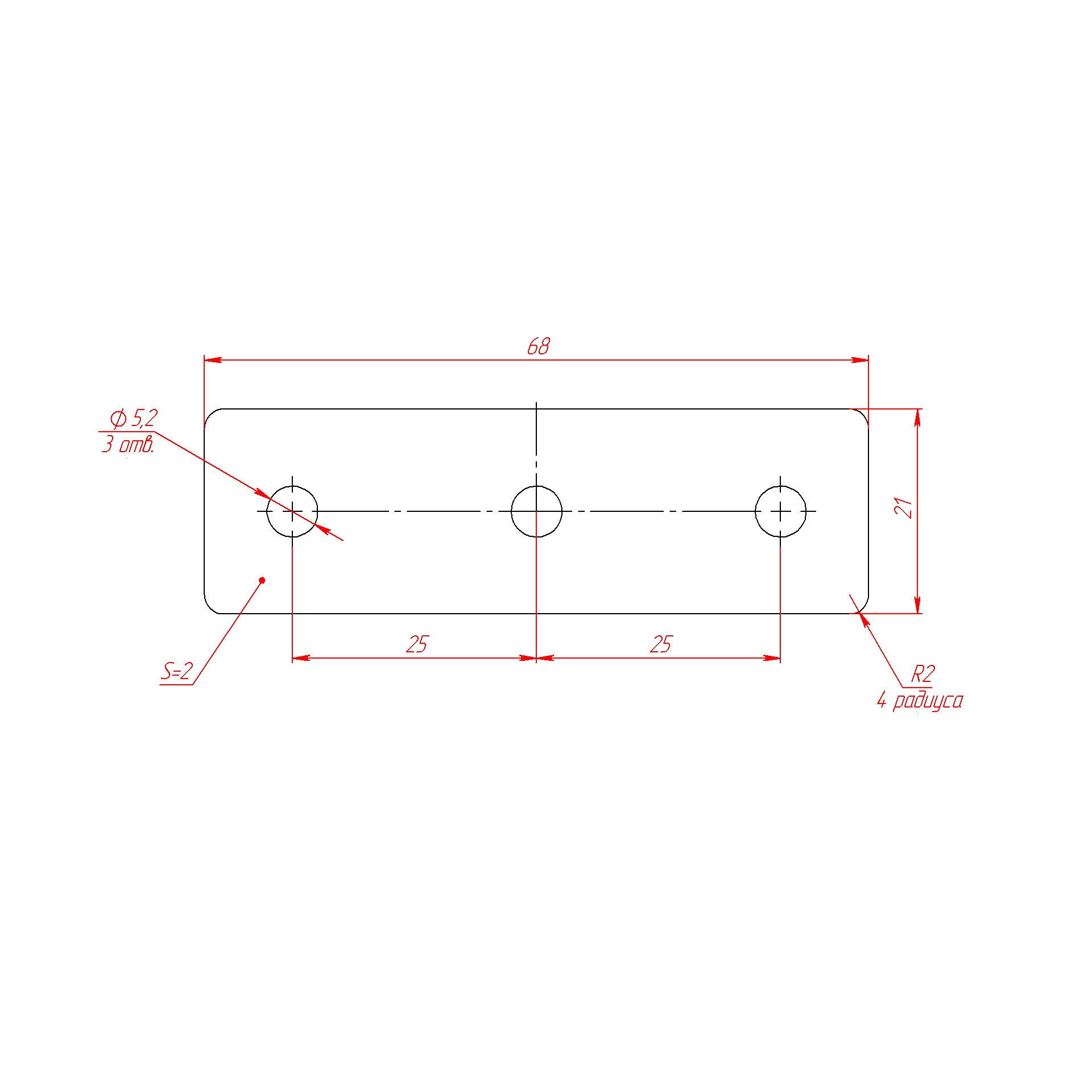

- Чертеж (П-3-25.pdf)

Не забудьте купить комплект крепежа к соединительной пластине арт.П-3-25:

Вариант 1:
1. Винт М5х10 мм ISO 7380 - 3 шт.
2. Гровер D5 DIN 7980 - 3 шт.
3. Сухарь пазовый М5 арт. 5270 - 3 шт.

Вариант 2:
1. Винт М5х10 мм ISO 7380 - 3 шт.
2. Гровер D5 DIN 7980 - 3 шт.
3. Т-гайка М5-20 арт. 5002 - 3 шт.

Вариант 3:
1. Болт Т-образный М5х10, паз 6 - 3 шт.
2. Гровер D5 DIN 7980 - 3 шт.
3. Гайка шестигранная М5 DIN934 - 3 шт.

Характеристики

Артикул:	П-3-25
Тип пластины:	П-типа
Профили:	25х25, 25х50
Ширина паза, мм:	6
Материал:	Сталь 2 мм
Покрытие:	Порошковое покрытия
Вес, кг:	0.212
Цвет:	Серый
