Алюминиевый профиль для угловых соединителей 78х78

Профиль для угловых соединителей 78х78 мм

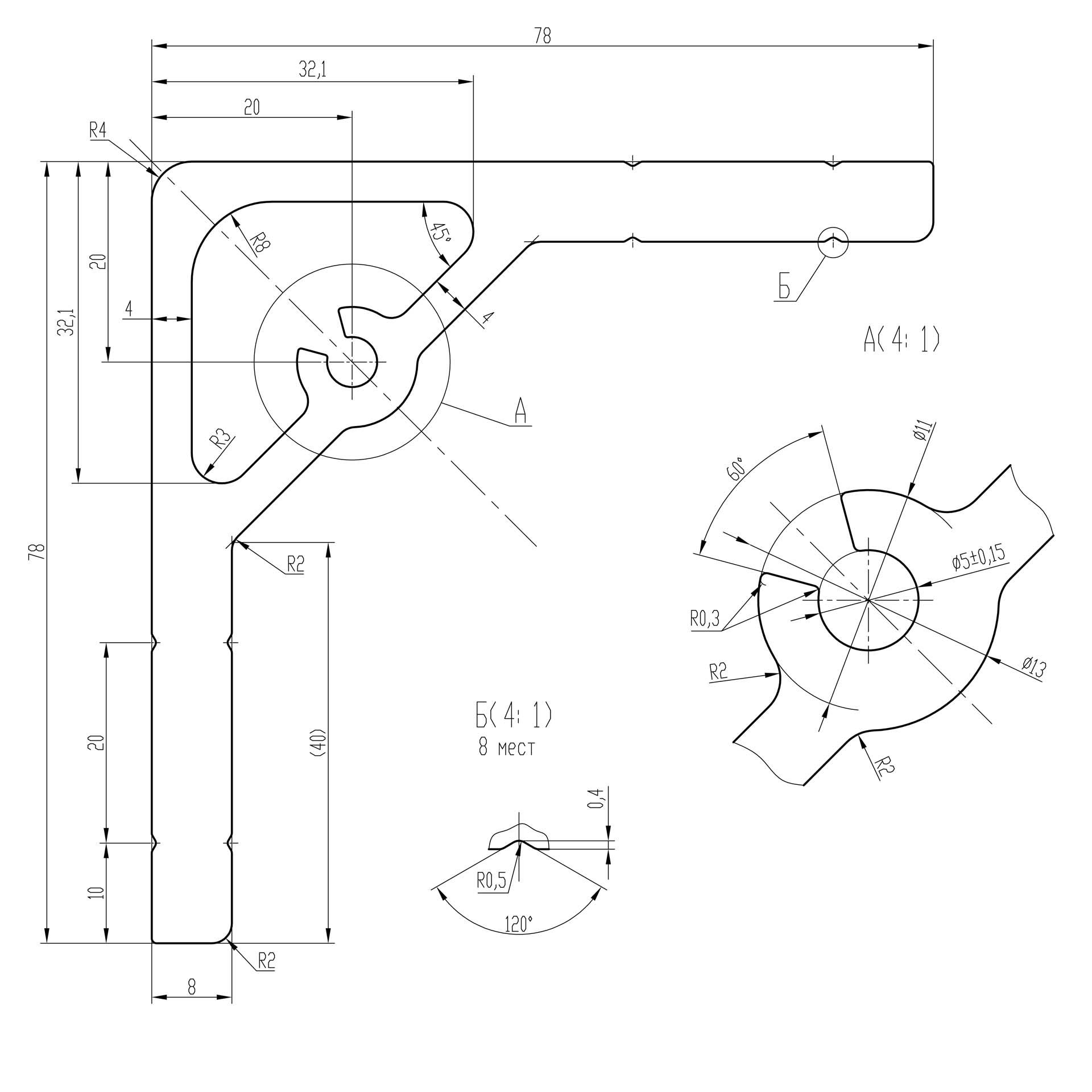

Чертеж профиля для угловых соединителей 78х78 мм

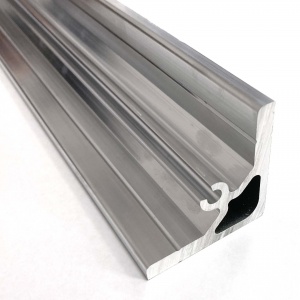

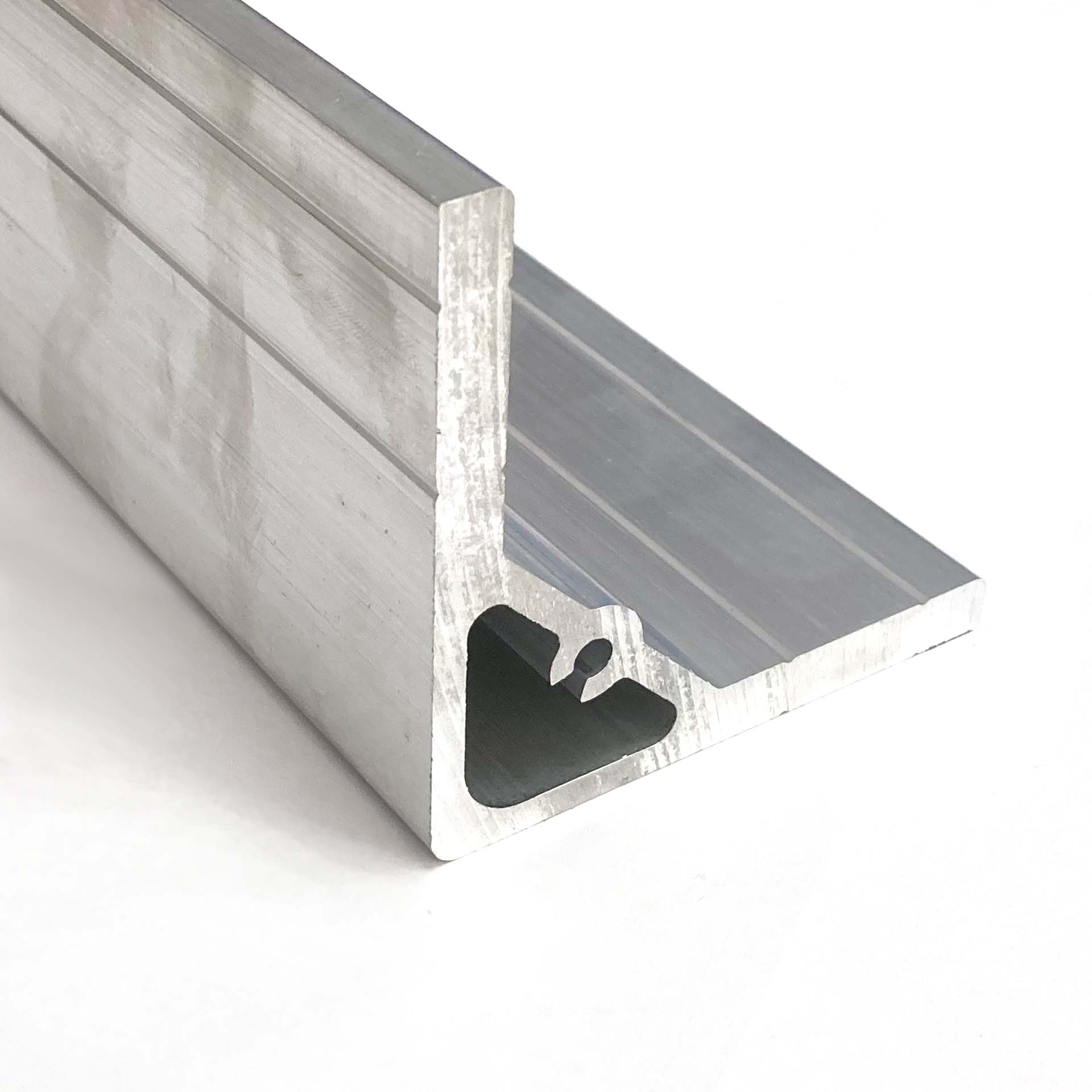

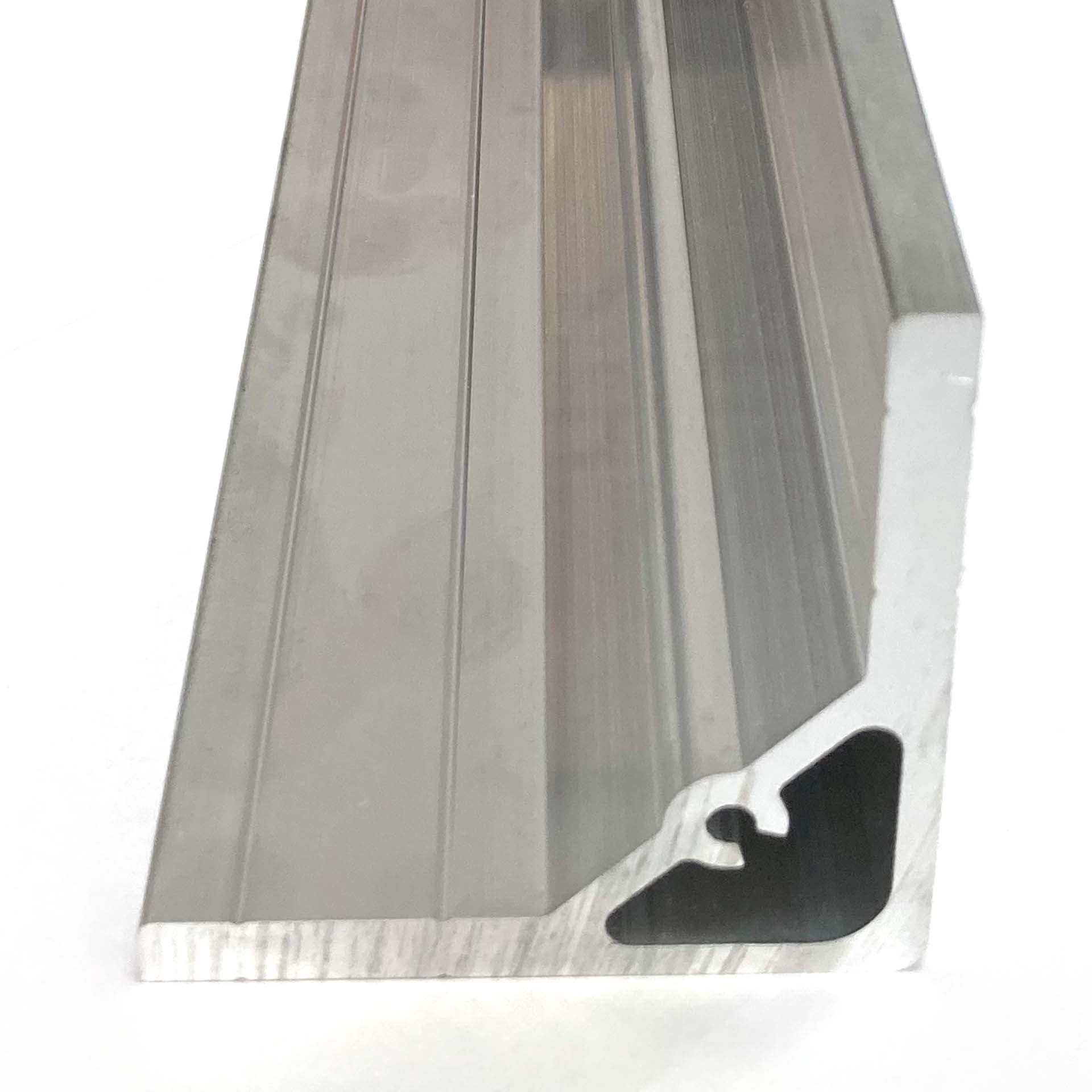

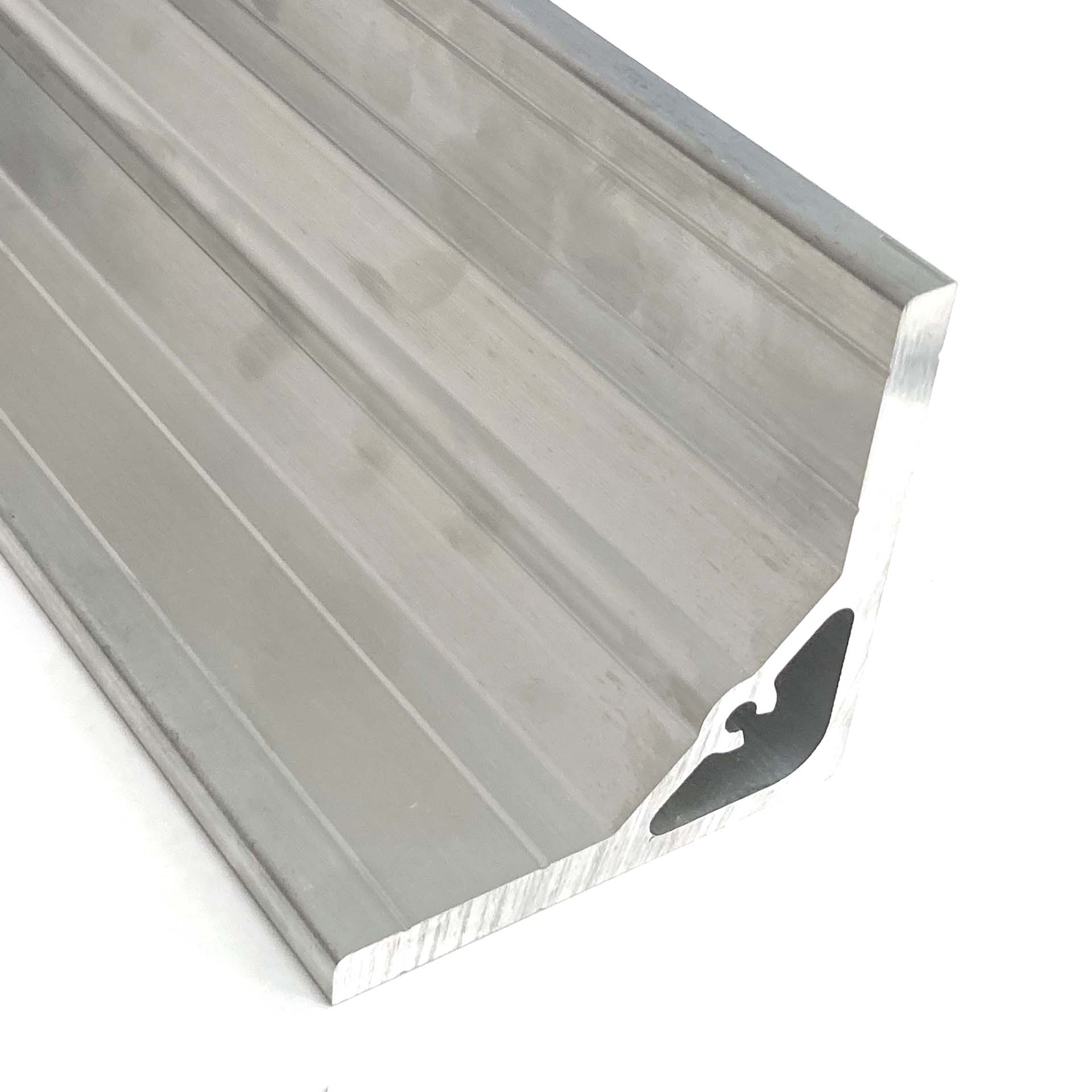

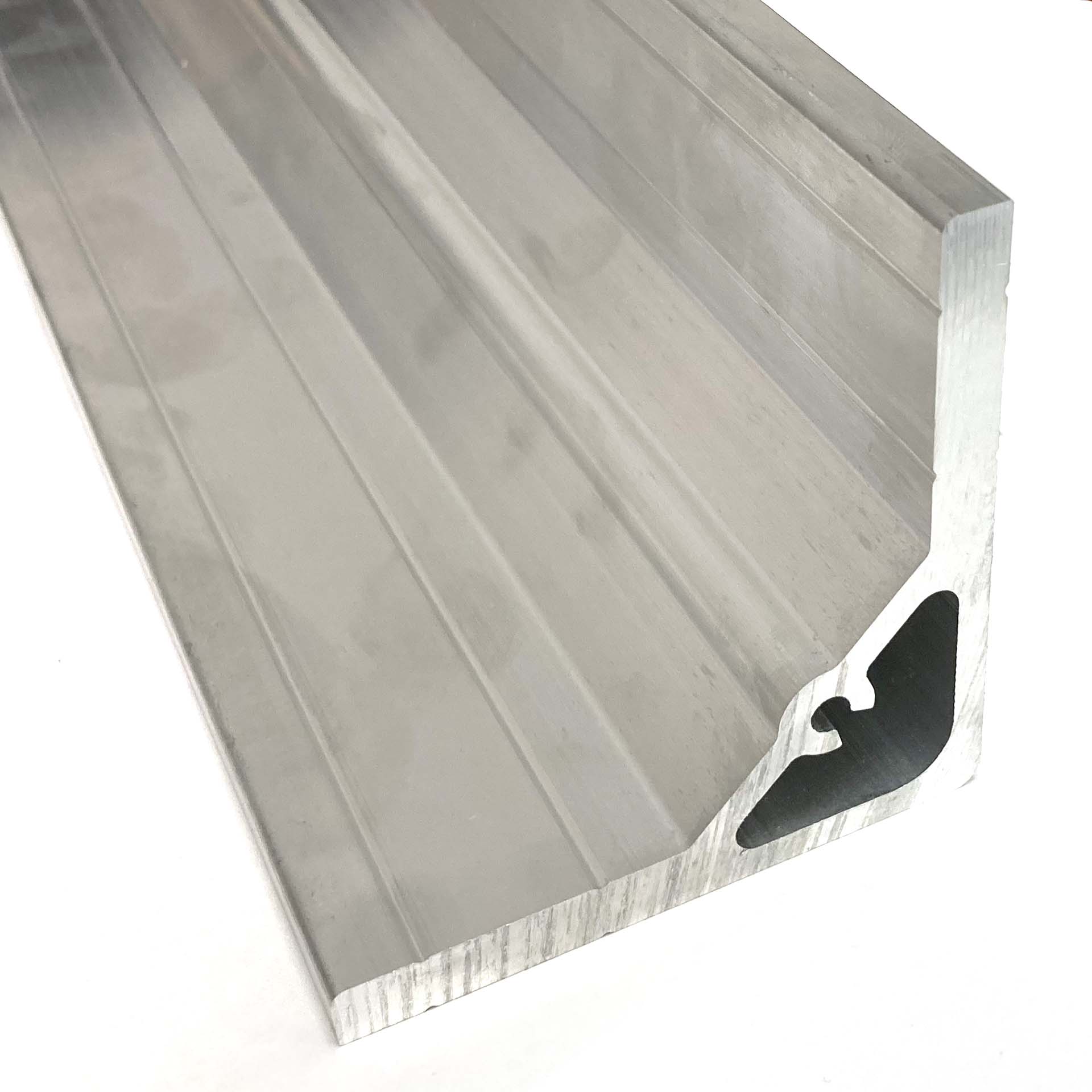

Фото профиля для производства уголков OB-7878

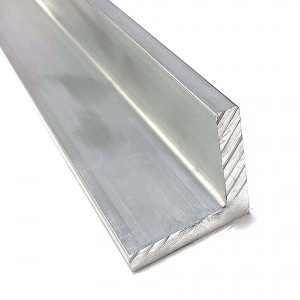

Алюминиевый уголок толщиной 8 мм. 78х78 мм

Дюралевый уголок 78х78 мм, толщина стенки 8 мм

3 450.00 руб. от 1 м.

( -3 % )	3 346.50 РУБ.	от 3 м.
( -5 % )	3 277.50 РУБ.	от 8 м.
( -8 % )	3 174.00 РУБ.	от 15 м.
( -10 % )	3 105.00 РУБ.	от 30 м.
( -12 % )	3 036.00 РУБ.	от 60 м.
( -15 % )	2 932.50 РУБ.	от 150 м.

Купить целыми хлыстами без распила:

Выберите длину

Кол-во отрезков

добавить

Купить с резкой в размер

НА СКЛАДЕ
≈ 100 м.

КАЛЬКУЛЯТОР
ПРОГИБА ПРОФИЛЕЙ

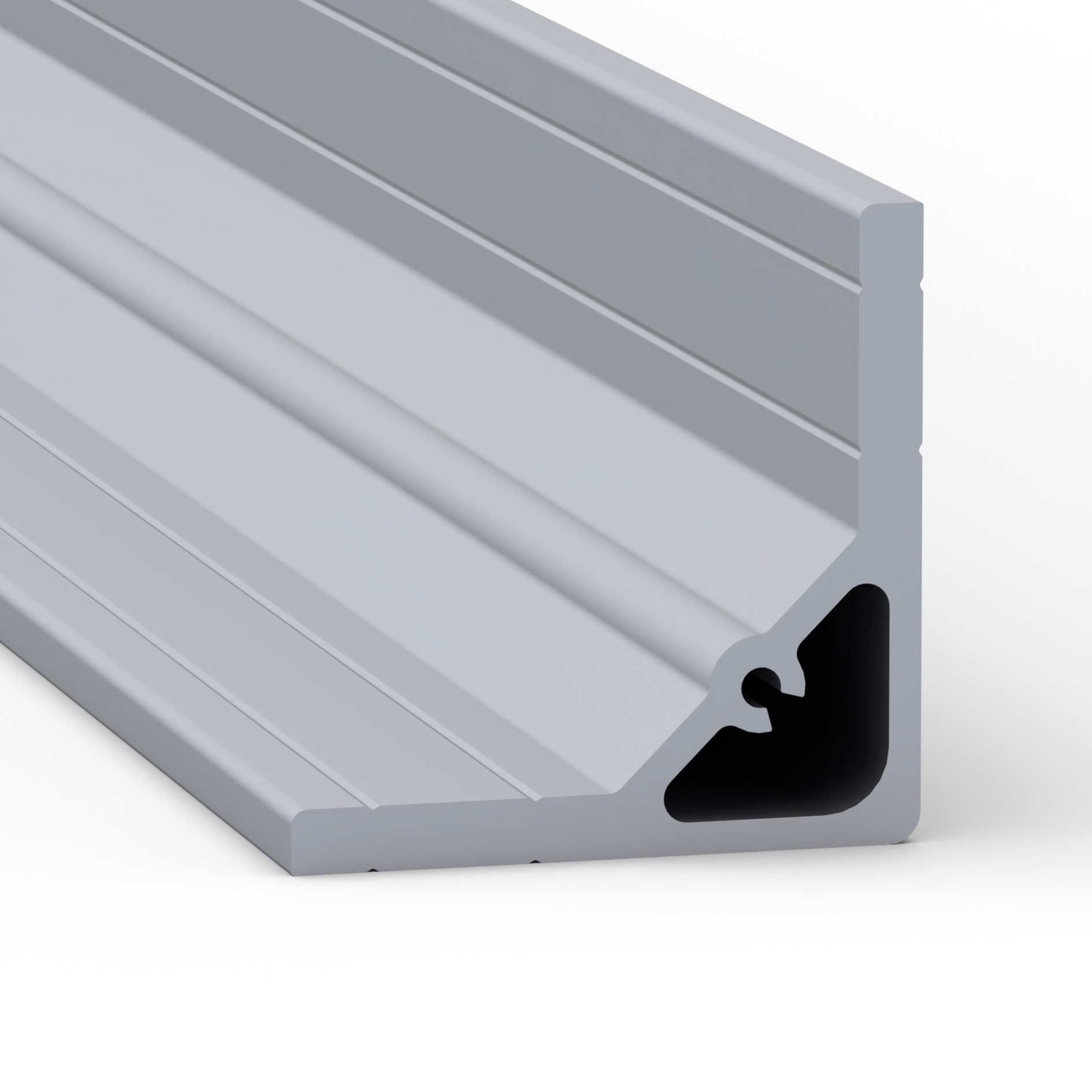

3D модель-онлайн:

Нажми для просмотра в 3D ▼

Добавьте необходимые отрезки и рассчитайте карту распила

мм.

—

шт.

мм.

—

шт.

мм.

—

шт.

мм.

—

шт.

мм.

—

шт.

Цена 1 реза ( для арт. OB-7878 ): 60 руб.

Ширина реза: 5 мм.

Кратность продажи: 1000 мм

Минимальная длина ликвидного остатка: 1005 мм

Торцевать перед распилом ( – 80 мм) ≈ по 40 мм с каждого края.
Актуально для анодированных профилей, с целью удаления контактных пятен

Ошибка! Укажите длину хотя бы одного отрезка!

Описание

Профиль продается кратно 1 метру.

Толщина стенки 8 мм.

Центральный паз диаметром 5 мм, под резьбу М6, для возможности крепления панелей к уже собранным конструкциям.

Загрузить:

- 2D модель сечения (OB-7878.dxf)

- 3D модель (OB-7878.step)

Примечание: следует учитывать что профили "без покрытия" имеют невысокую устойчивость к внешним механическим воздействиям. Поэтому на них допускается наличие, царапин, потертостей, пятен и следов окислов.
Если эстетические качества играют важную роль в ваших проектах - обратите внимание на анодированные профили, либо закажите дополнительно порошковую покраску профилей.

Характеристики

Артикул:	OB-7878
Длина профиля(макс), мм:	3040
Дробеструйная обработка:	нет
Материал:	AlMgSi 6063 Т6
Покрытие:	Без покрытия
Тип сырья:	Первичное
Вес, кг/м:	3,2
Площадь сечения, см2:	11,73
Предельные отклонения размеров и допуски формы поверхности:	по ГОСТ 8617-2018
