Описание

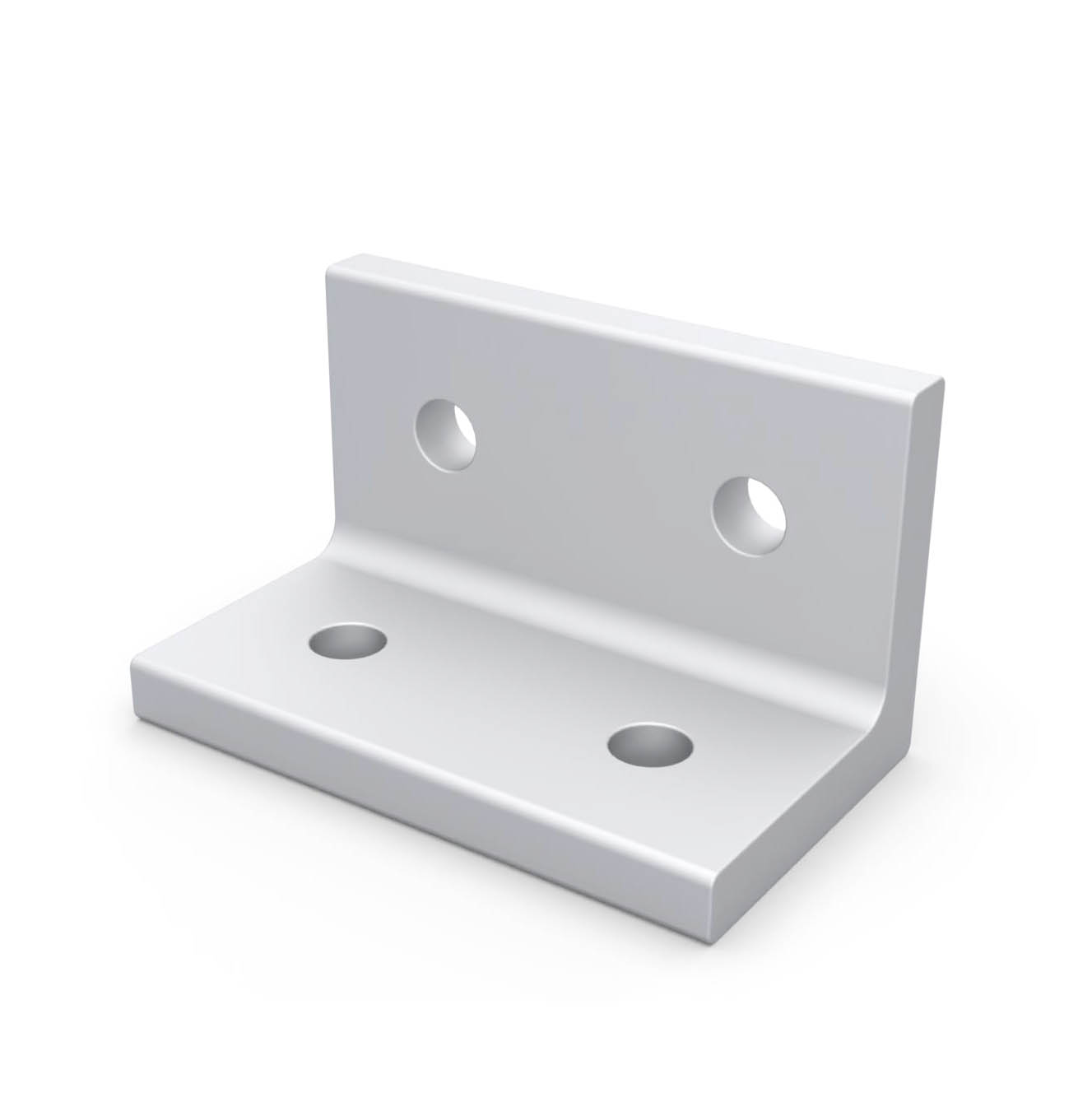

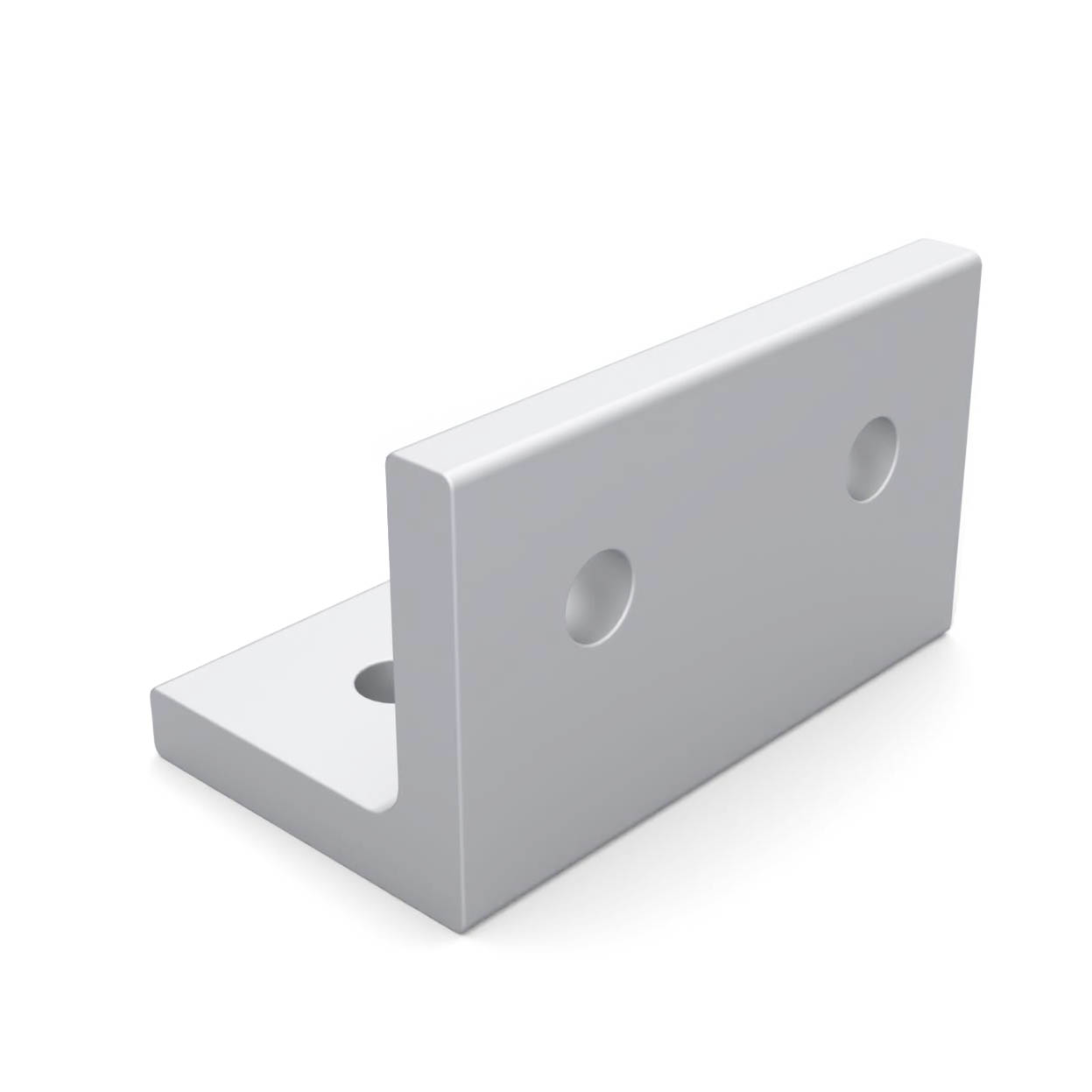

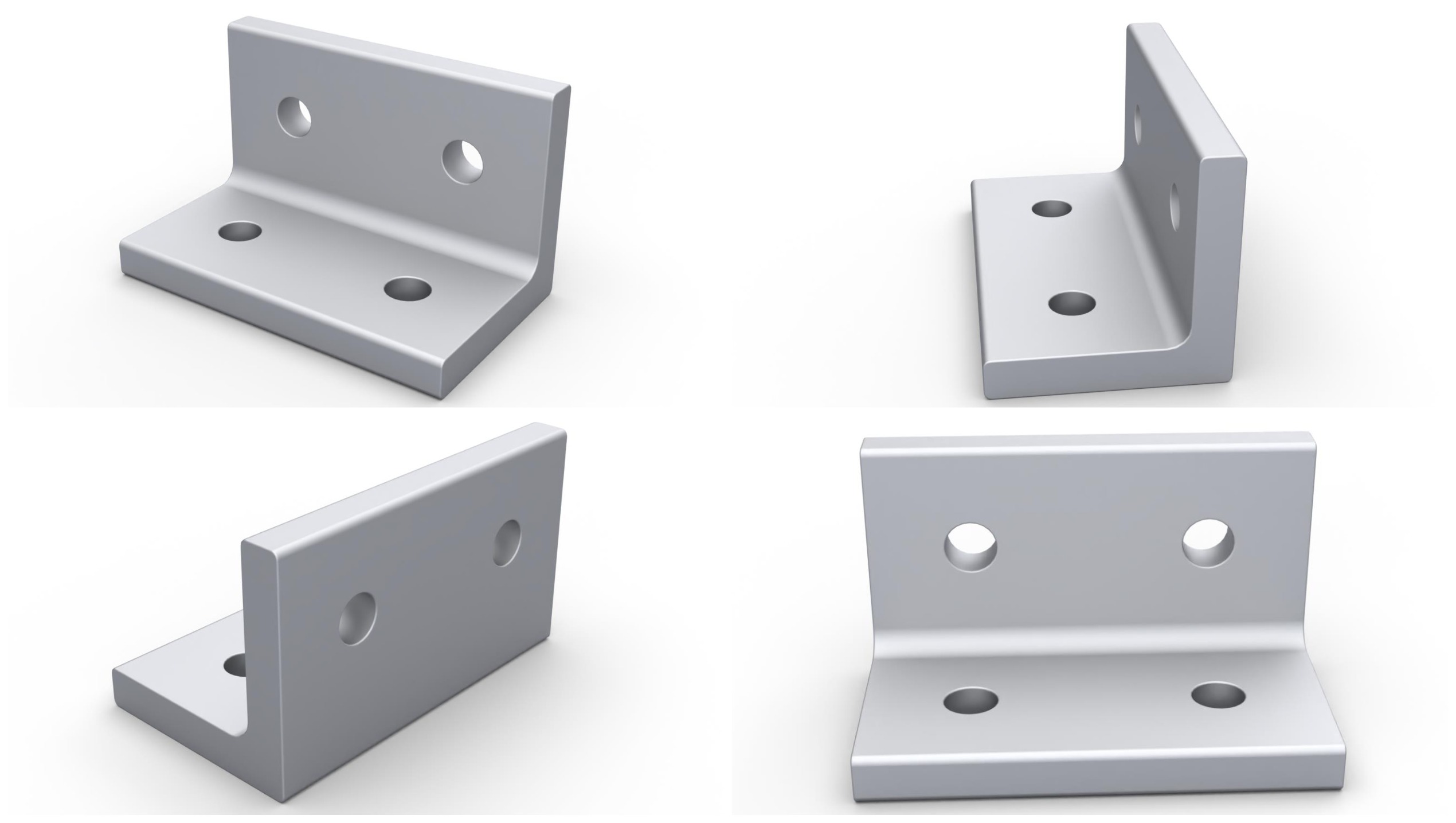

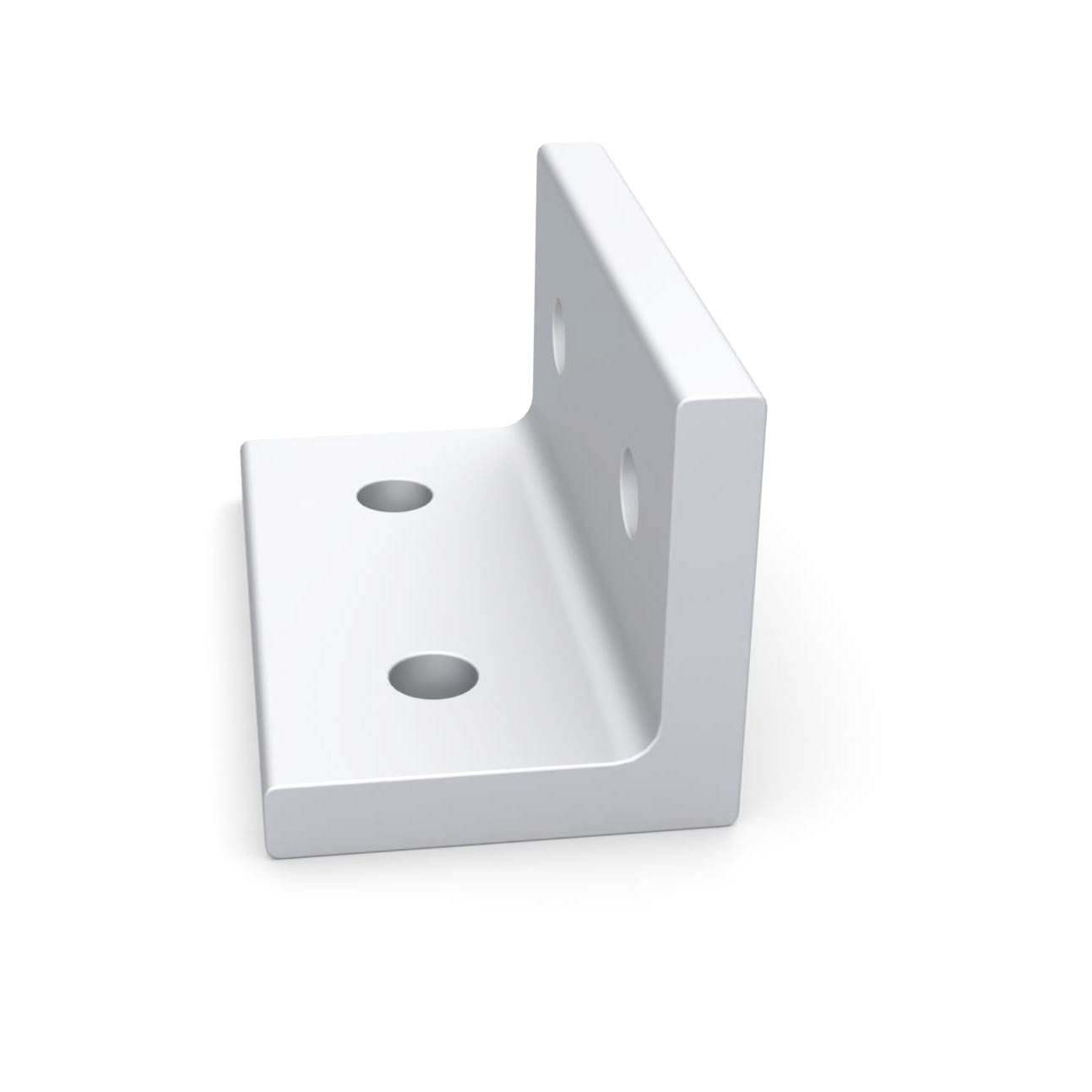

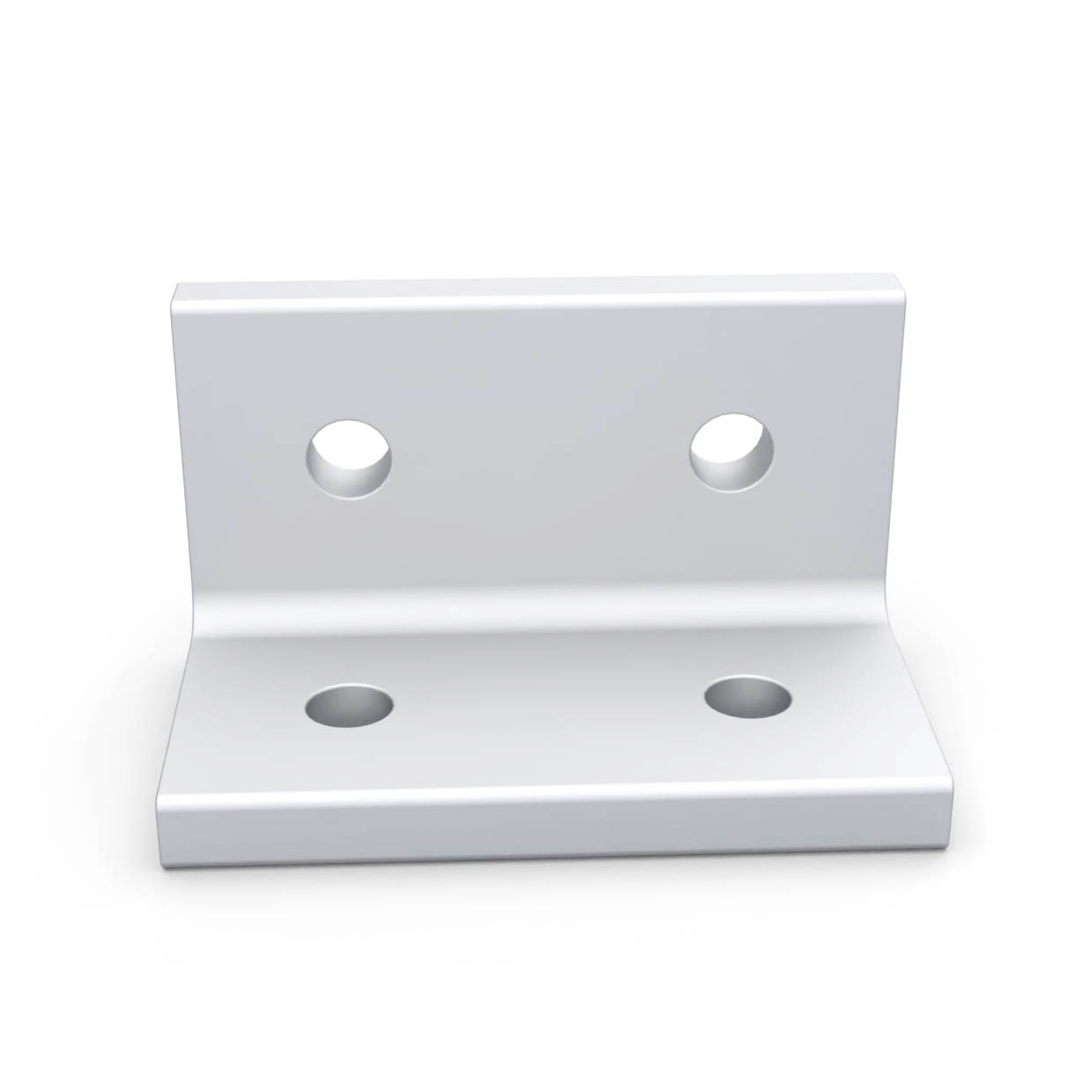

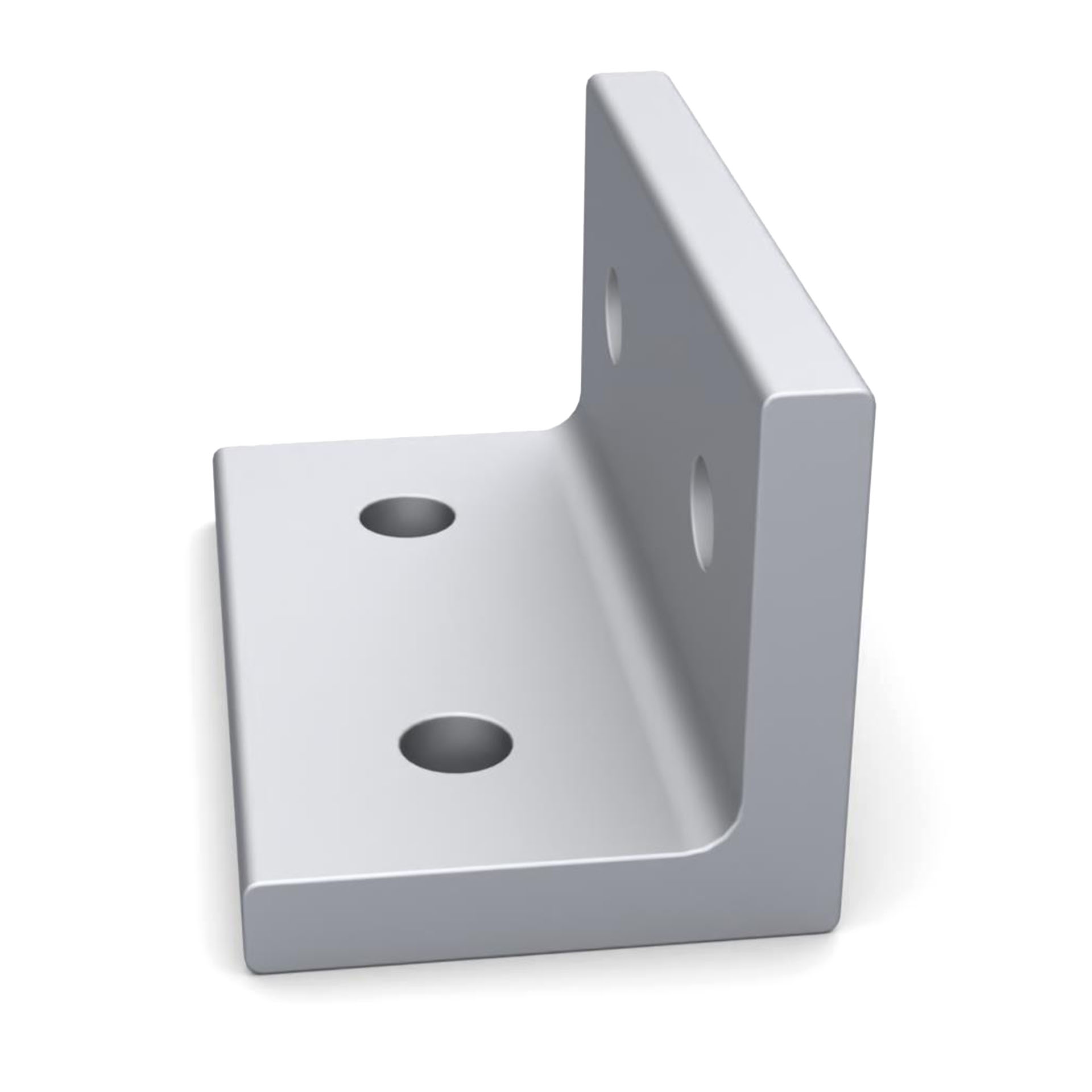

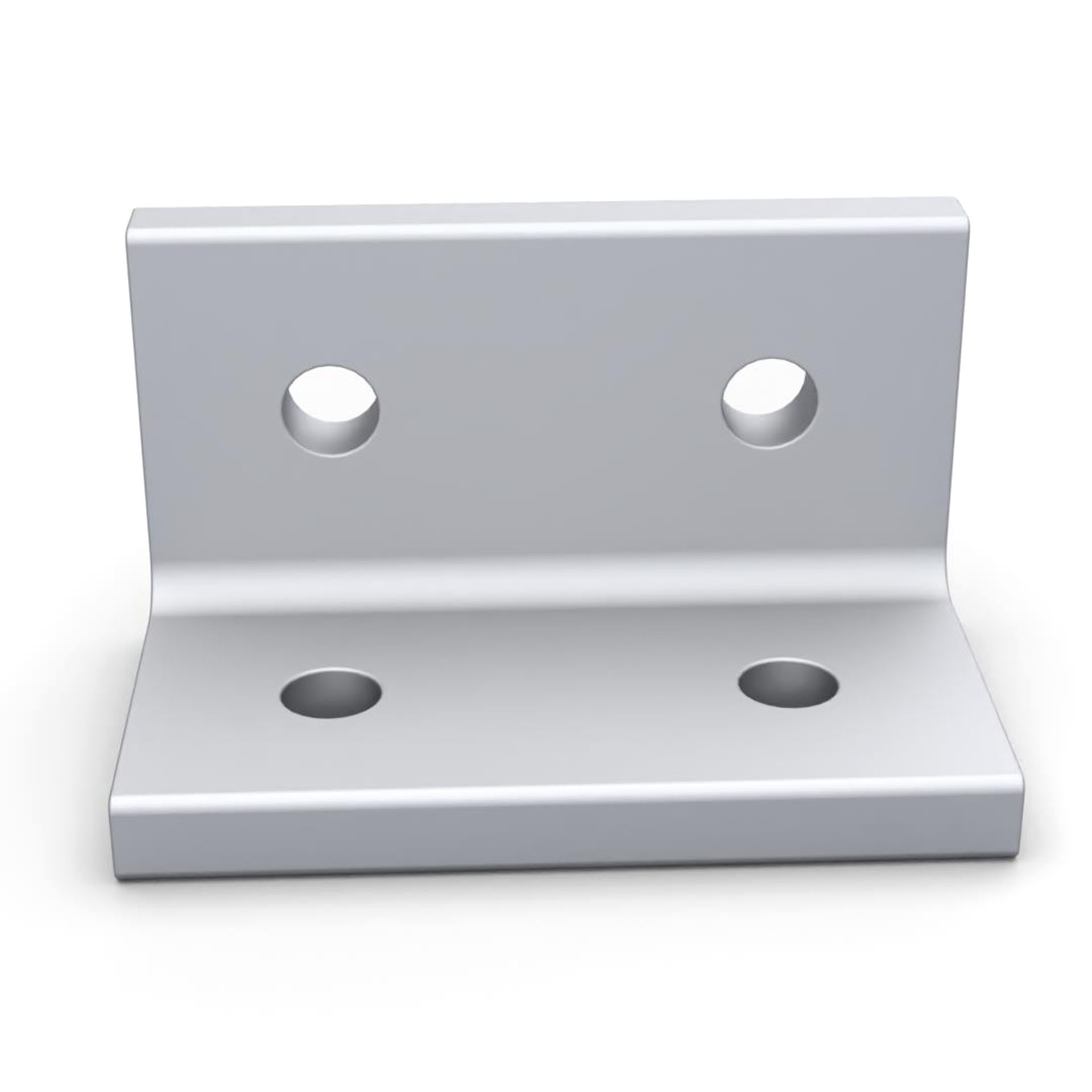

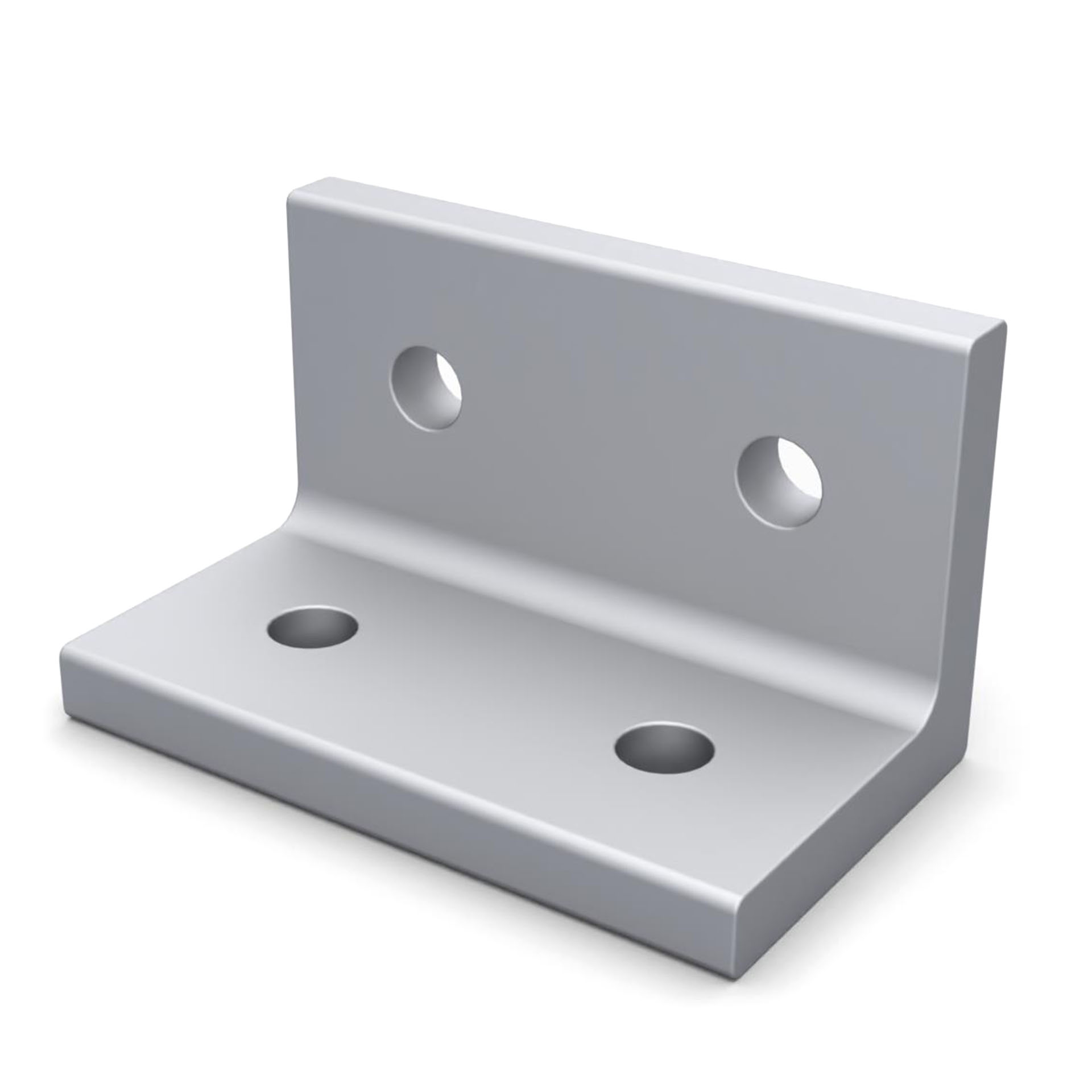

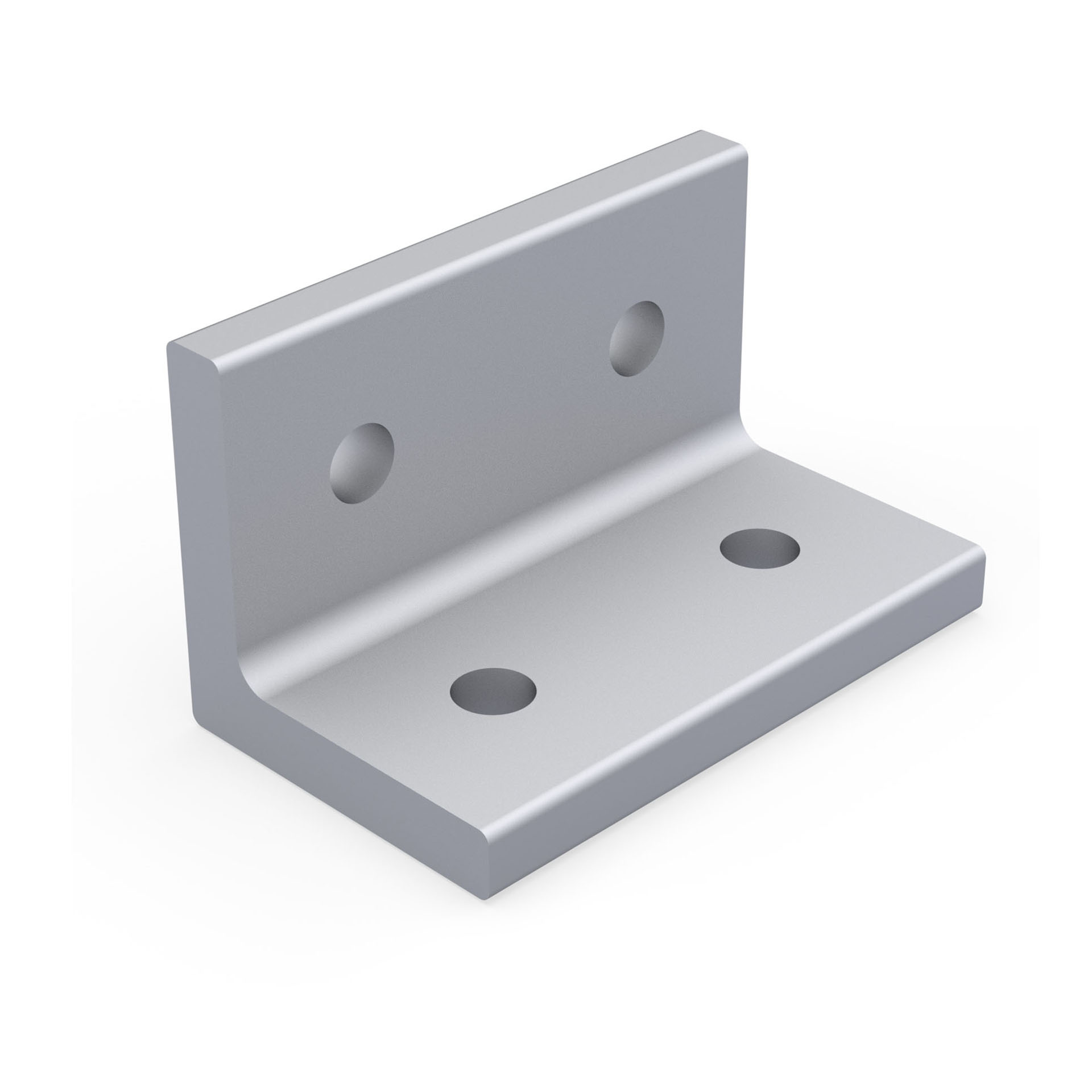

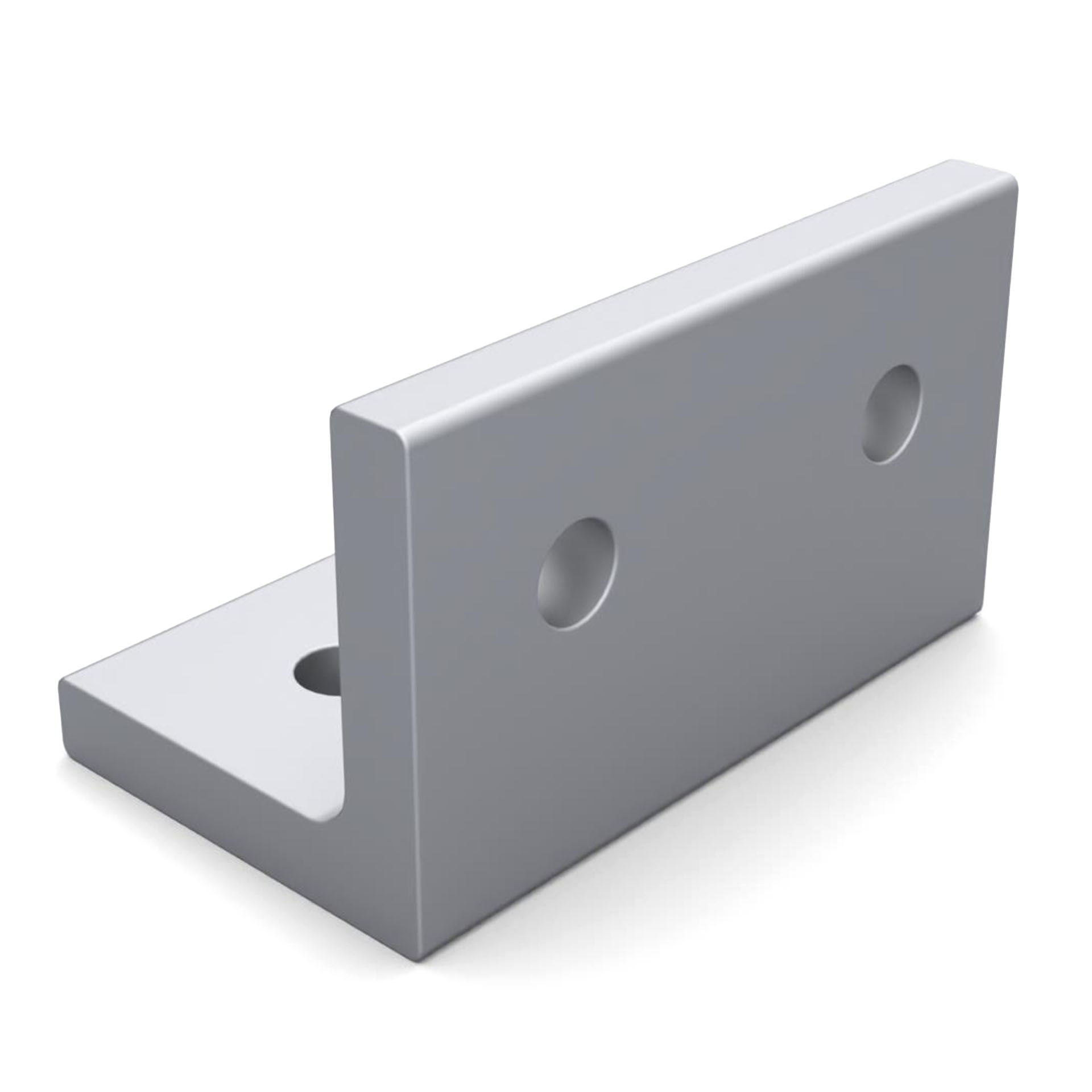

Угловой соединитель алюминиевый 33х60 мм, предназначенный для применения в конструкциях с использованием конструкционного профиля серии 30.

Загрузить:
- 3D модель (3360S30.step)

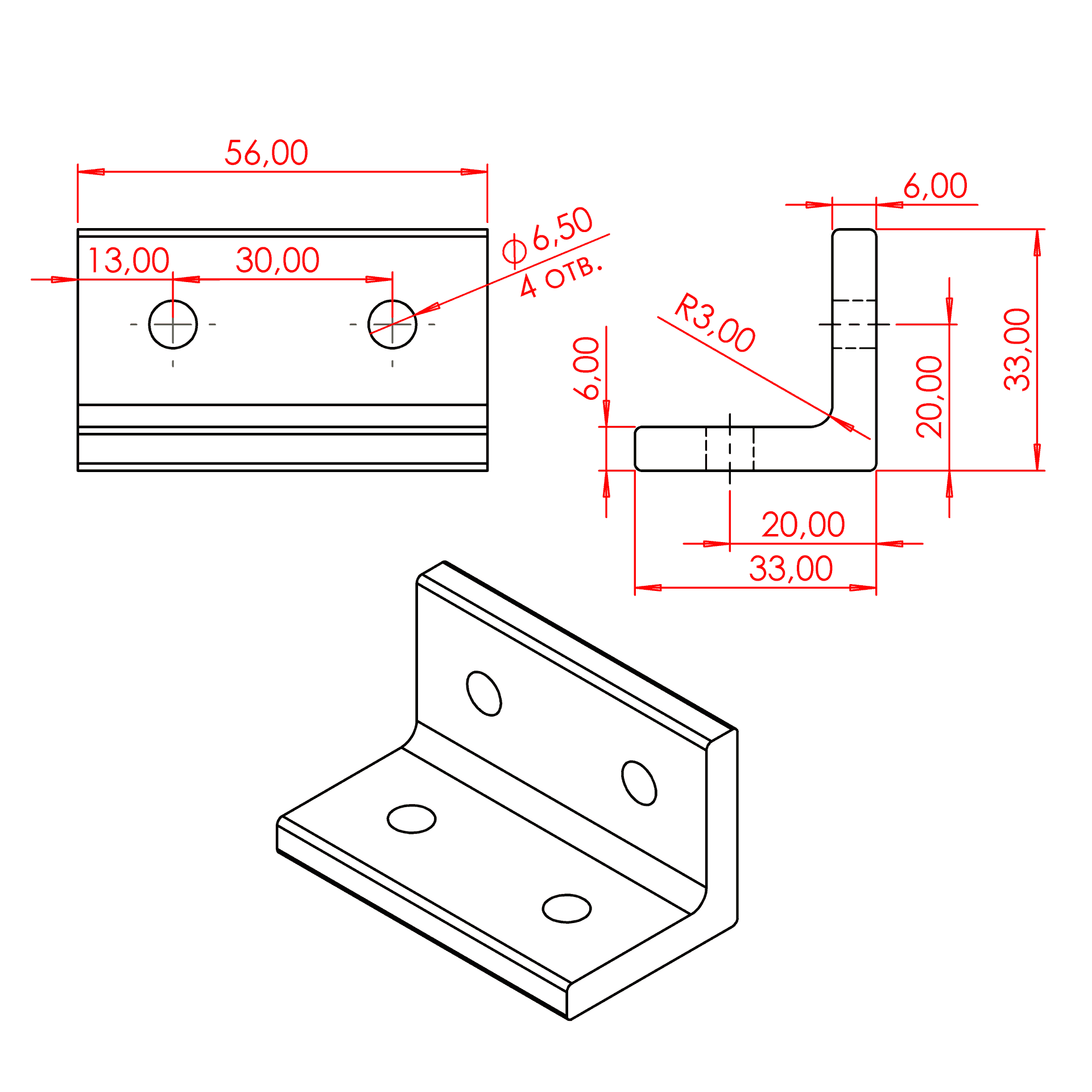

- Чертеж  (3360S30.pdf)

Не забудьте купить комплект крепежа к угловому соединителю 33х60 арт. 3360S30:

Вариант 1
1. Винт М6х14 ISO7380 - 4 шт.
2. Т-гайка М6 арт. 5006 - 4 шт. / или сухарь М6 арт. 5067 - 4 шт. / или закладной сухарь М6 арт. 2A12.A31A.01 - 4 шт.

Вариант 2
1. Т-болт М6х16 арт. 5022 - 4 шт.
2. Гайка с фланцем М6 DIN6923 - 4 шт.

Характеристики

Артикул:
3360S30
Профили:
с пазом 8 мм, серия 30, 30х30, 30х60, 30х90, 30х120
Материал:
AlMgSi 6063 Т6
Покрытие:
Без покрытия
Тип сырья:
Первичное
Вес, кг:
0.024
Цвет:
Алюминий
