78180S45 | Соединитель угловой 78х180, серия 45

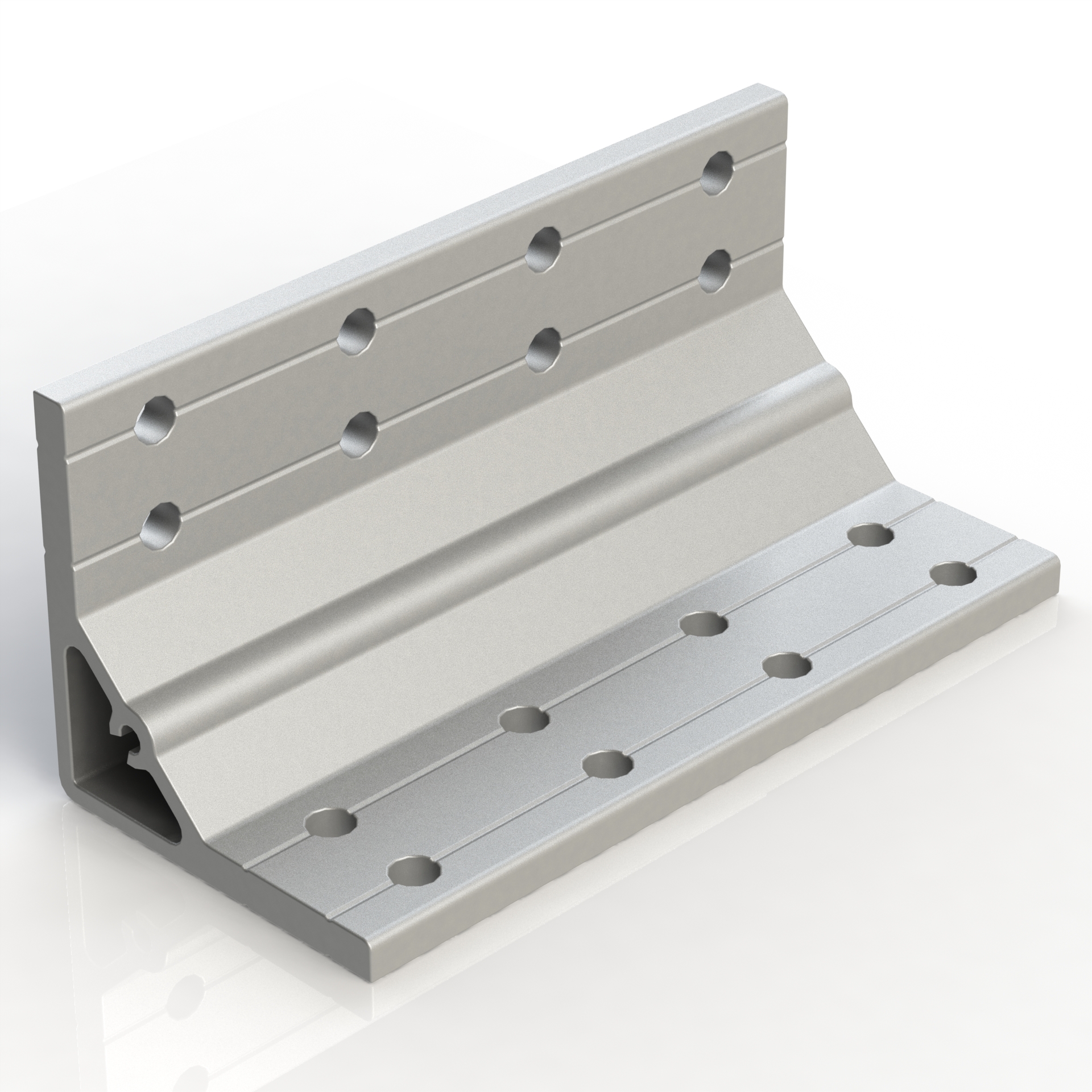

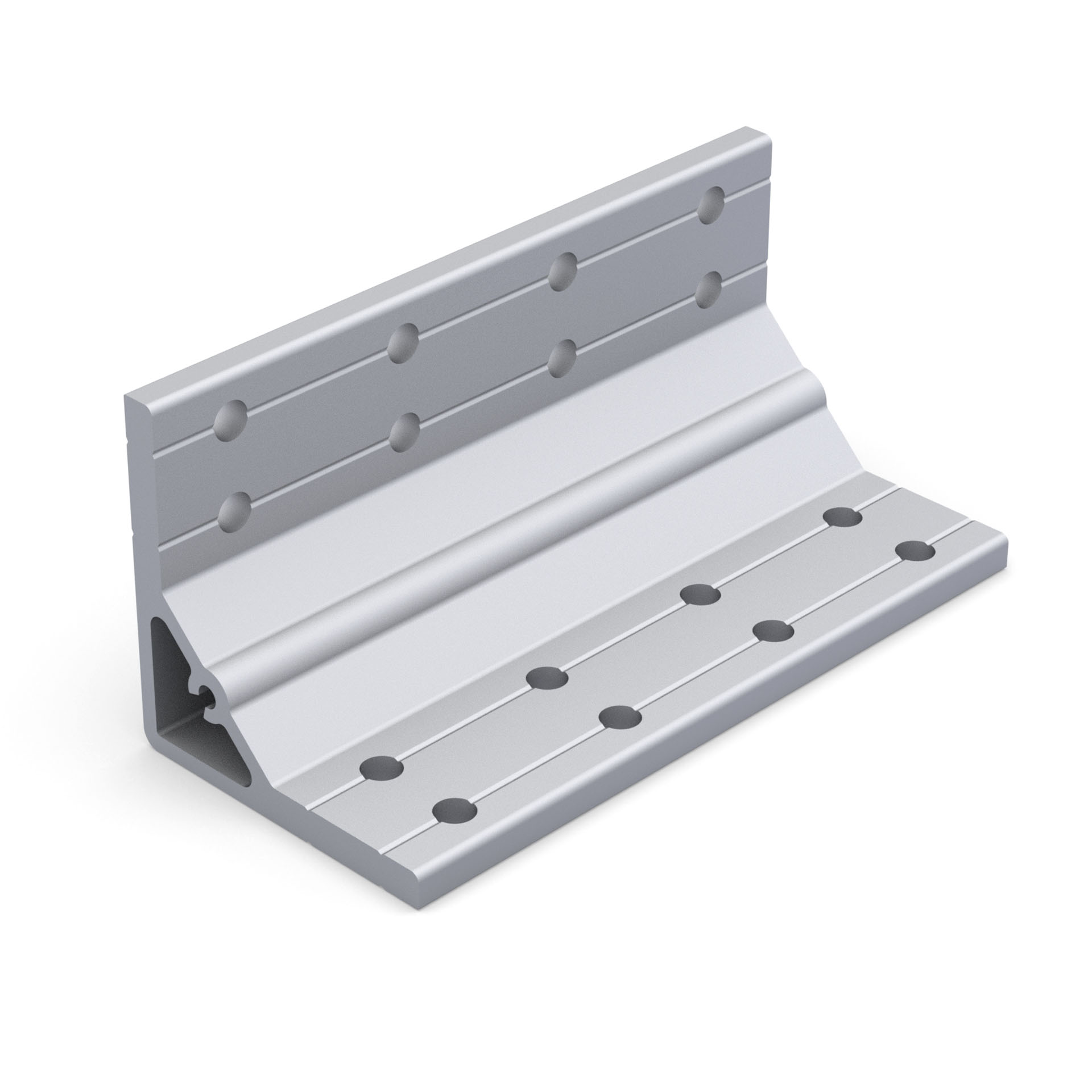

Угловой соединитель 78х180 мм, серия 45

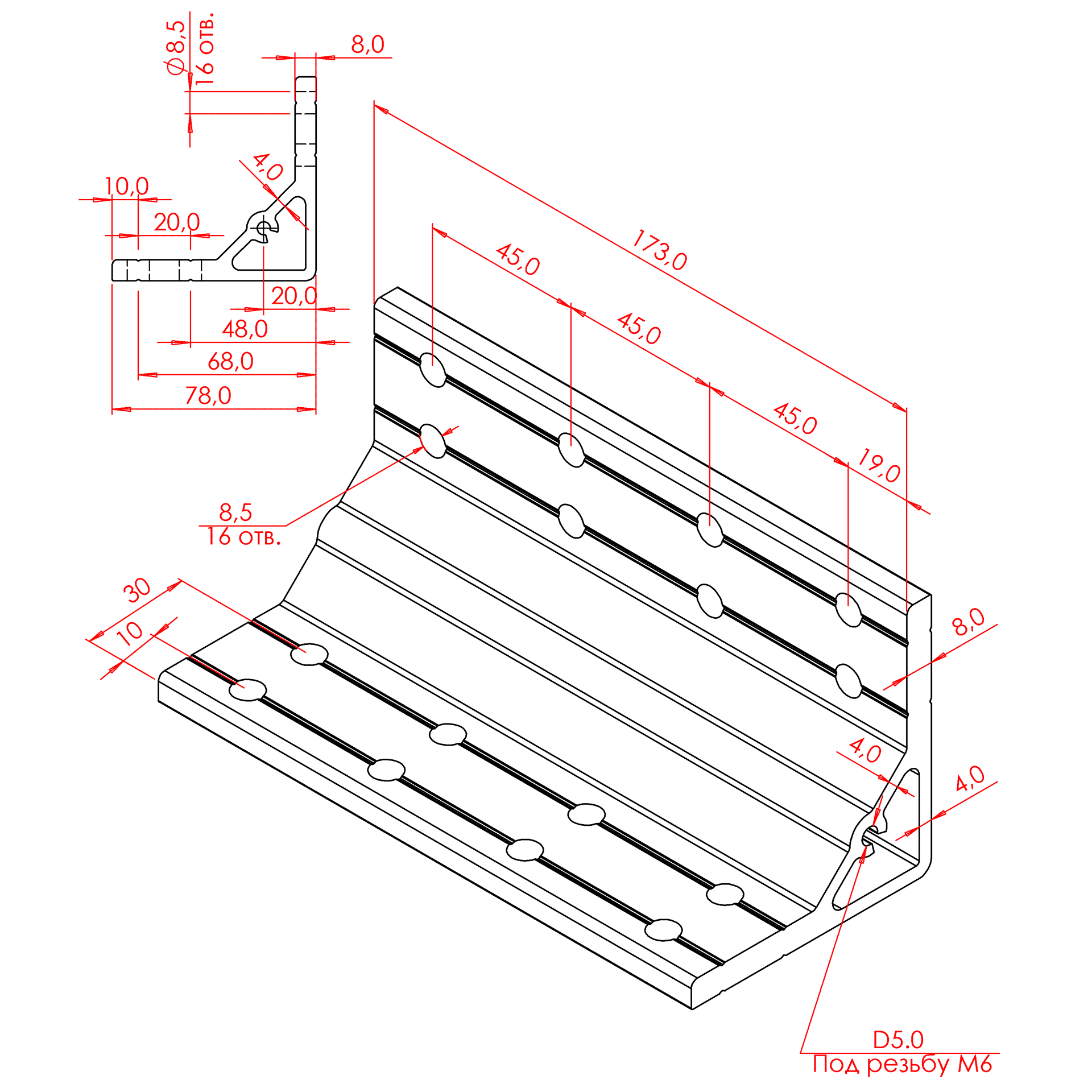

Чертеж алюминиевого углового соединителя 78х180 мм арт. 78180S45
1 163.00 руб. от 1 шт.
( -3 % )
1 128.11 РУБ.
от 30 шт.
( -5 % )
1 104.85 РУБ.
от 100 шт.
( -10 % )
1 046.70 РУБ.
от 500 шт.
RSI
Количество
добавить
Наличие 78180S45 | Соединитель угловой 78х180, серия 45
ПОД
ЗАКАЗ
Калькулятор прогиба алюминиевого конструкционного профиля
КАЛЬКУЛЯТОР
ПРОГИБА ПРОФИЛЕЙ
Наличие 78180S45 | Соединитель угловой 78х180, серия 45
Товар отсутствует или в наличии недостаточно?
Срок под заказ: от 3 до 5 рабочих дней

Видео о товаре:

нажать для раскрытия списка видеоПросмотреть ▼

Описание

Загрузить:
- 3D модель углового соединителя арт. 78180S45 (78180S45.STEP)
- Чертеж углового соединителя арт. 78180S45 (78180S45.PDF)
Не забудьте купить комплект крепежа к угловому соединителю арт. 78180S45:

Вариант 1
1. Т-болт М8х25 арт. 5031 - 16 шт.
2. Гайка с фланцем М8 DIN6923 - 16 шт.

Вариант 2
1. Винт M8х20 ISO 7380 - 16 шт.
2. Т-гайка М8 паз 10 арт. 5018 - 16 шт. / или сухарь пазовый М8 арт. 5074 - 16 шт. / или закладной пазовый сухарь М8 арт. 2A11.A41A.01 - 16 шт.

Характеристики

Артикул:
 78180S45
Профили:
 45х45, 45х90, 45х135, 45х180
Ширина паза, мм:
 10
Материал:
 Алюминий литой под давлением
Вес, кг:
 0.552

Возможные замены или аналоги для арт. 78180S45:

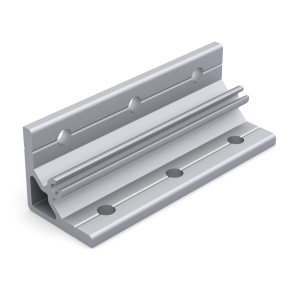

44135S45 | Соединитель угловой 44х135, серия 45 44135S45 | Соединитель угловой 44х135, серия 45
364.00 руб./шт.
 ⓘ - в наличии ≈ 30 шт. ⓘ
