850.00 руб. от 1 шт.
RSI
Количество

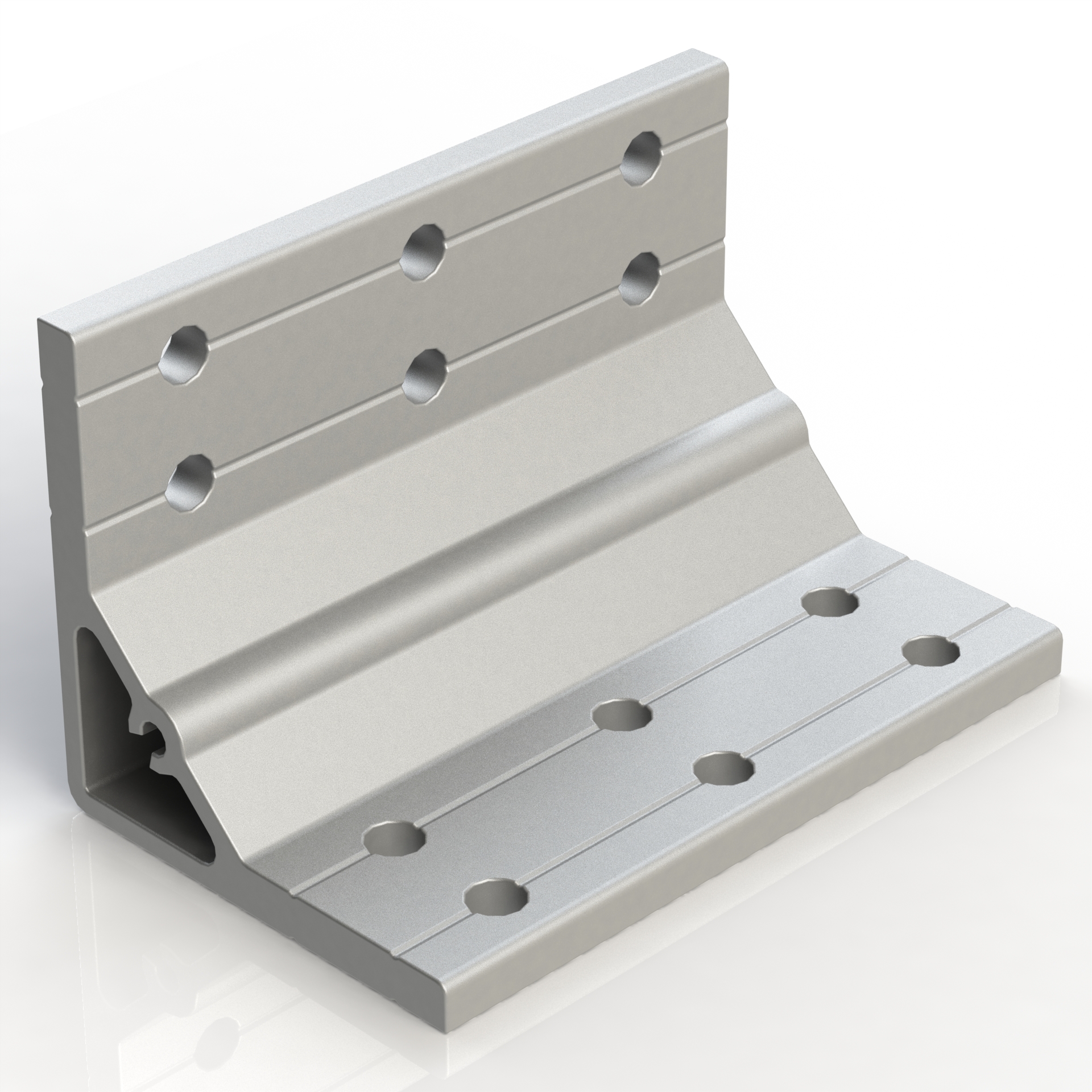

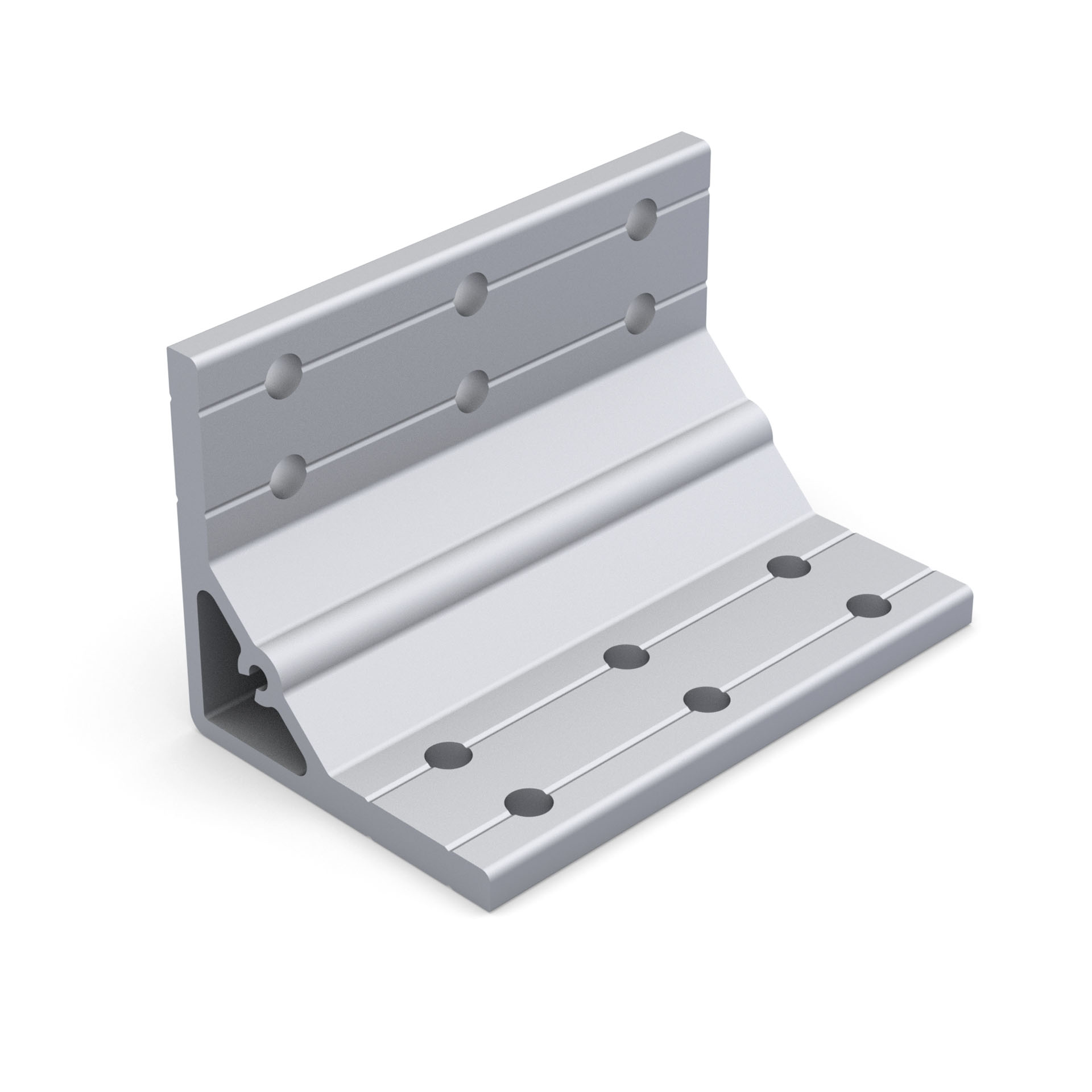

Наличие 78135S45 | Соединитель угловой 78х135, серия 45
ПОД
ЗАКАЗ
Наличие 78135S45 | Соединитель угловой 78х135, серия 45
Товар отсутствует или в наличии недостаточно?
Срок под заказ: от 3 до 5 рабочих дней

Видео о товаре:

нажать для раскрытия списка видеоПросмотреть ▼

Описание


Загрузить:
- 3D модель углового соединителя арт. 78135S45 (78135S45.STEP

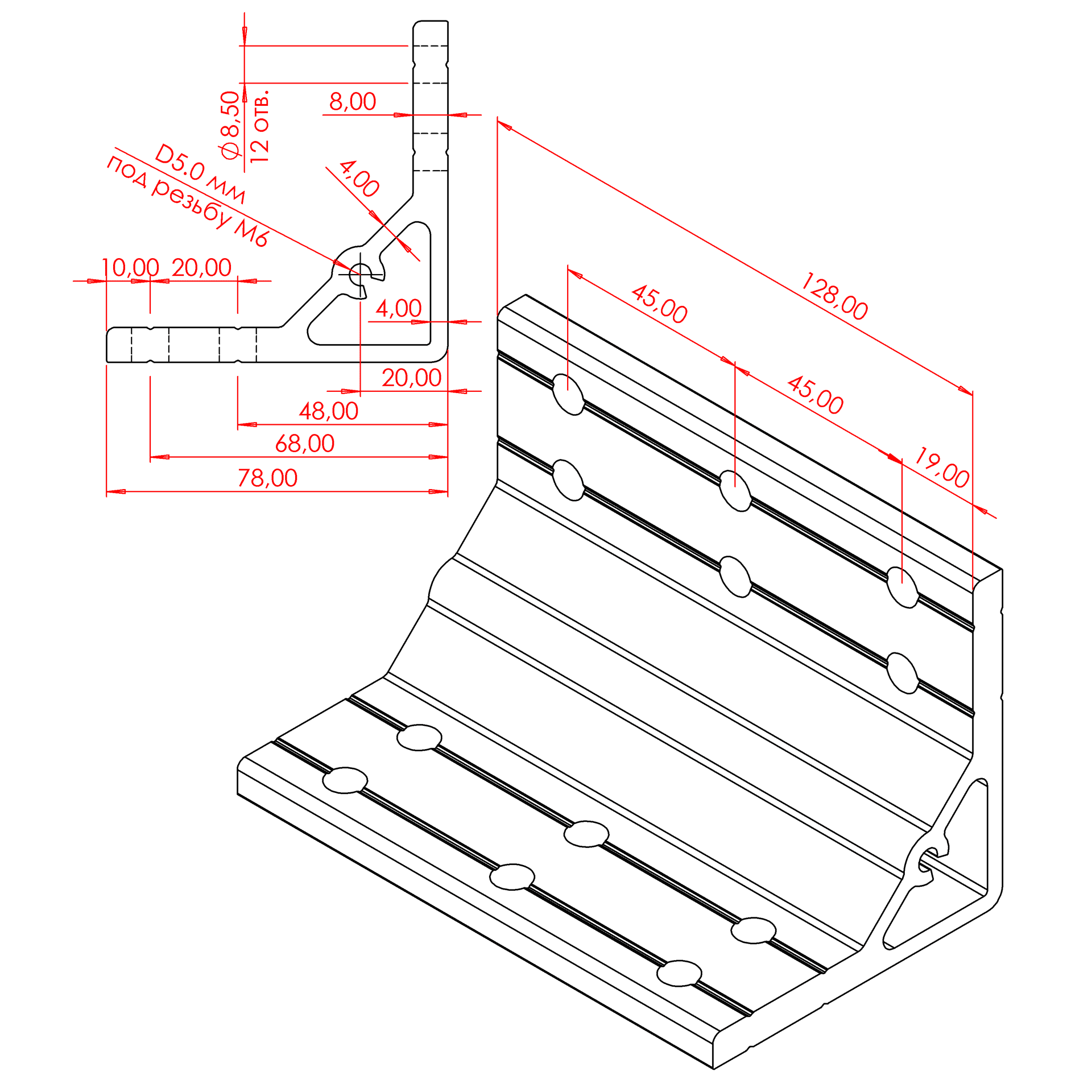

- Чертеж углового соединителя арт. 78135S45 (78135S45.PDF)
Не забудьте купить комплект крепежа к угловому соединителю арт. 78135S45:

Вариант 1
1. Т-болт М8х25 арт. 5031 - 12 шт.
2. Гайка с фланцем М8 DIN6923 - 12 шт.

Вариант 2
1. Винт M8х20 ISO 7380 - 12 шт.
2. Т-гайка М8 паз 10 арт. 5018 - 12 шт. / или сухарь пазовый М8 арт. 5074 - 12 шт. / или закладной пазовый сухарь М8 арт. 2A11.A41A.01 - 12 шт.

Характеристики

Артикул:
78135S45
Профили:
45х45, 45х90, 45х180
Ширина паза, мм:
10
Материал:
Алюминий литой под давлением
Вес, кг:
0.386

Возможные замены или аналоги для арт. 78135S45:

44135S45 | Соединитель угловой 44х135, серия 45
364.00 руб./шт. - в наличии ≈ 0 шт.
