SFU4005 | Гайка ШВП 4005

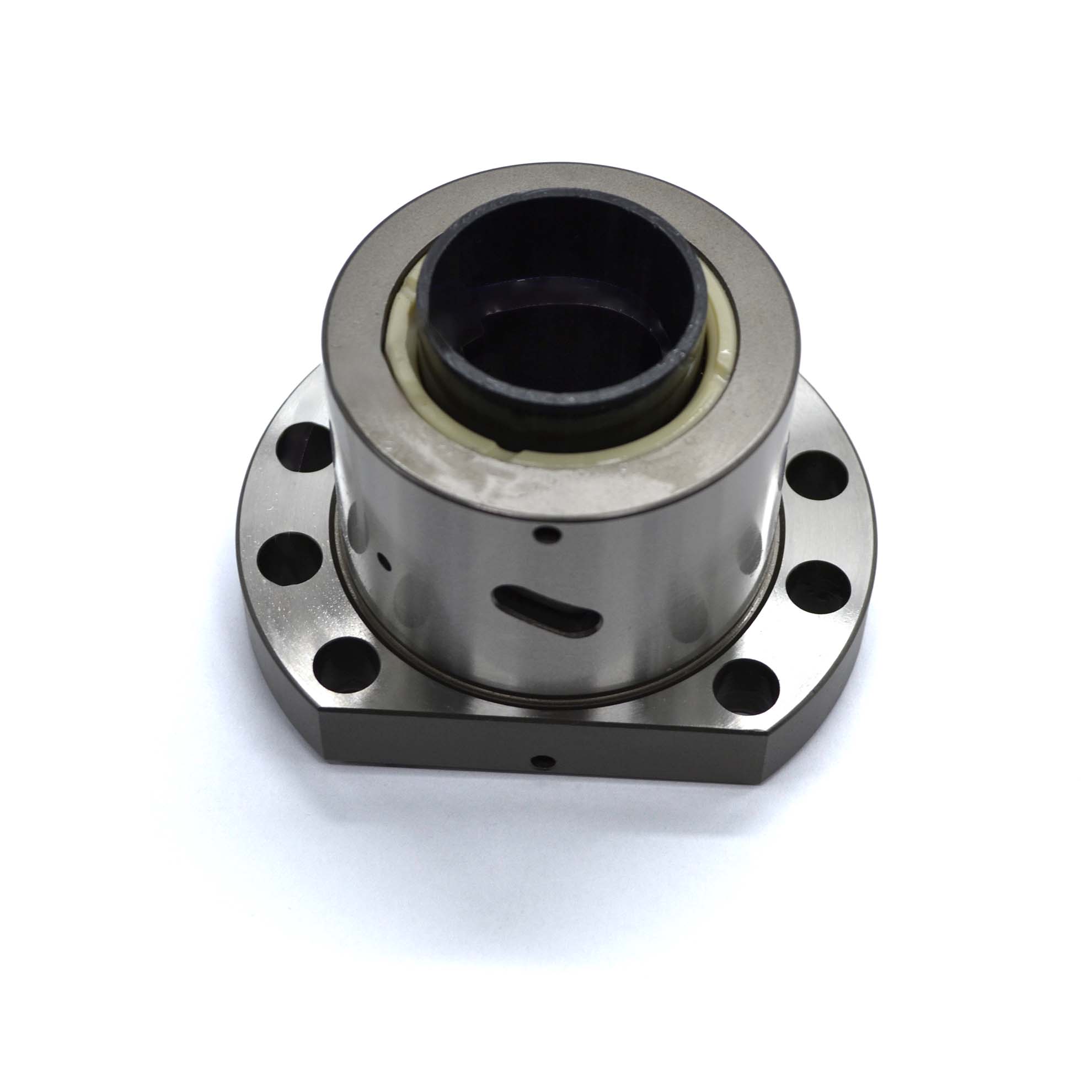

Гайка ШВП SFU4005

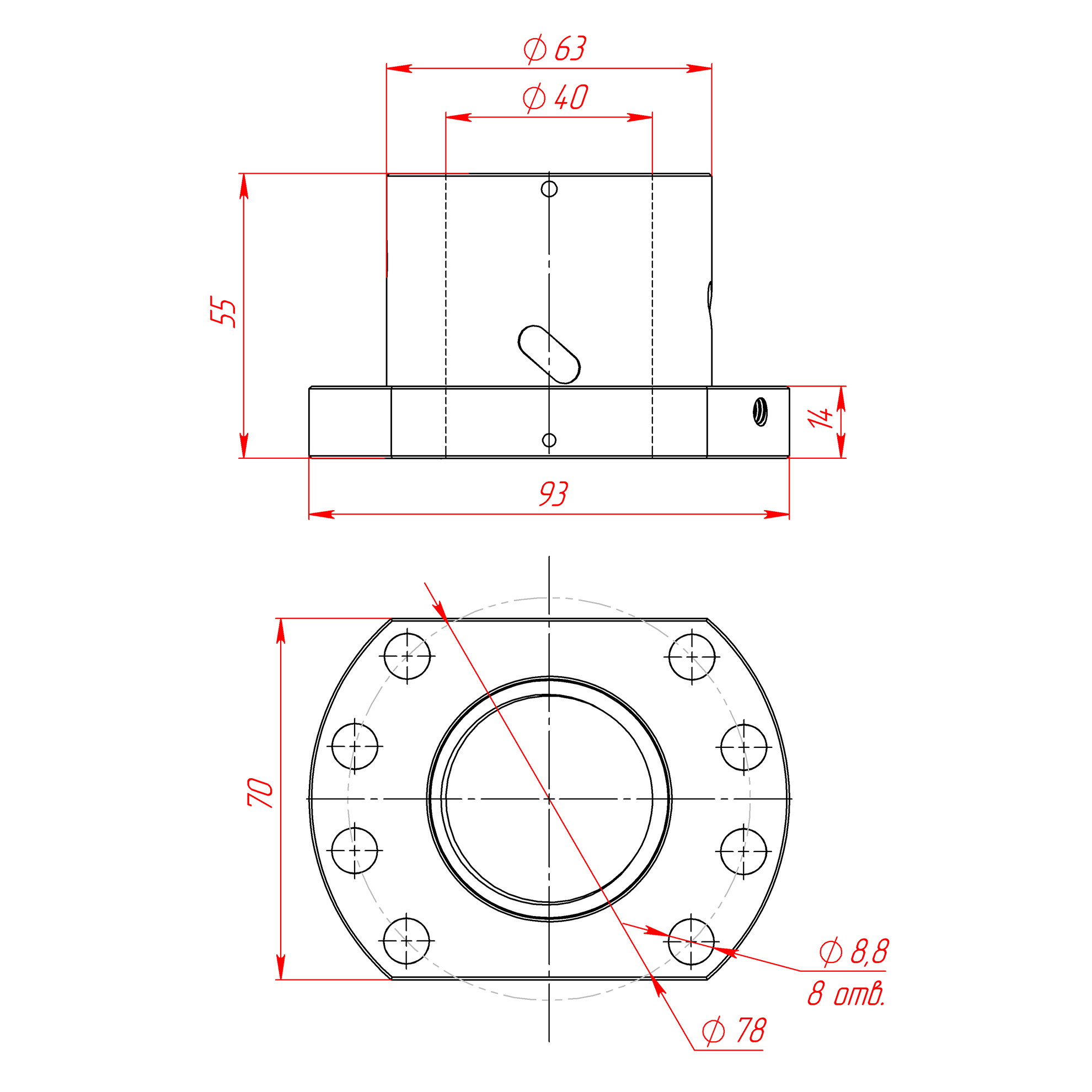

Гайка ШВП SFU4005 чертеж

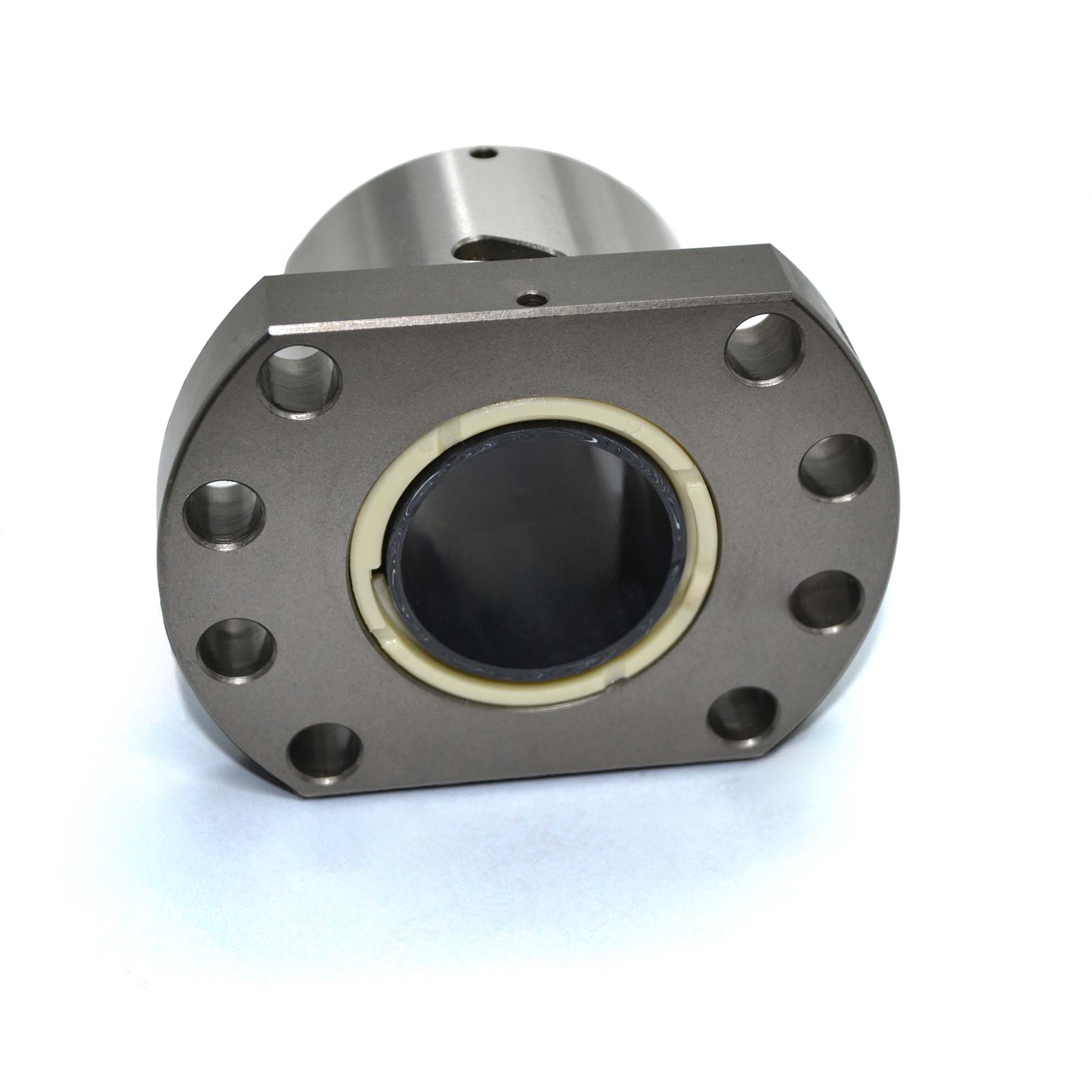

Стальная гайка ШВП SFU4005

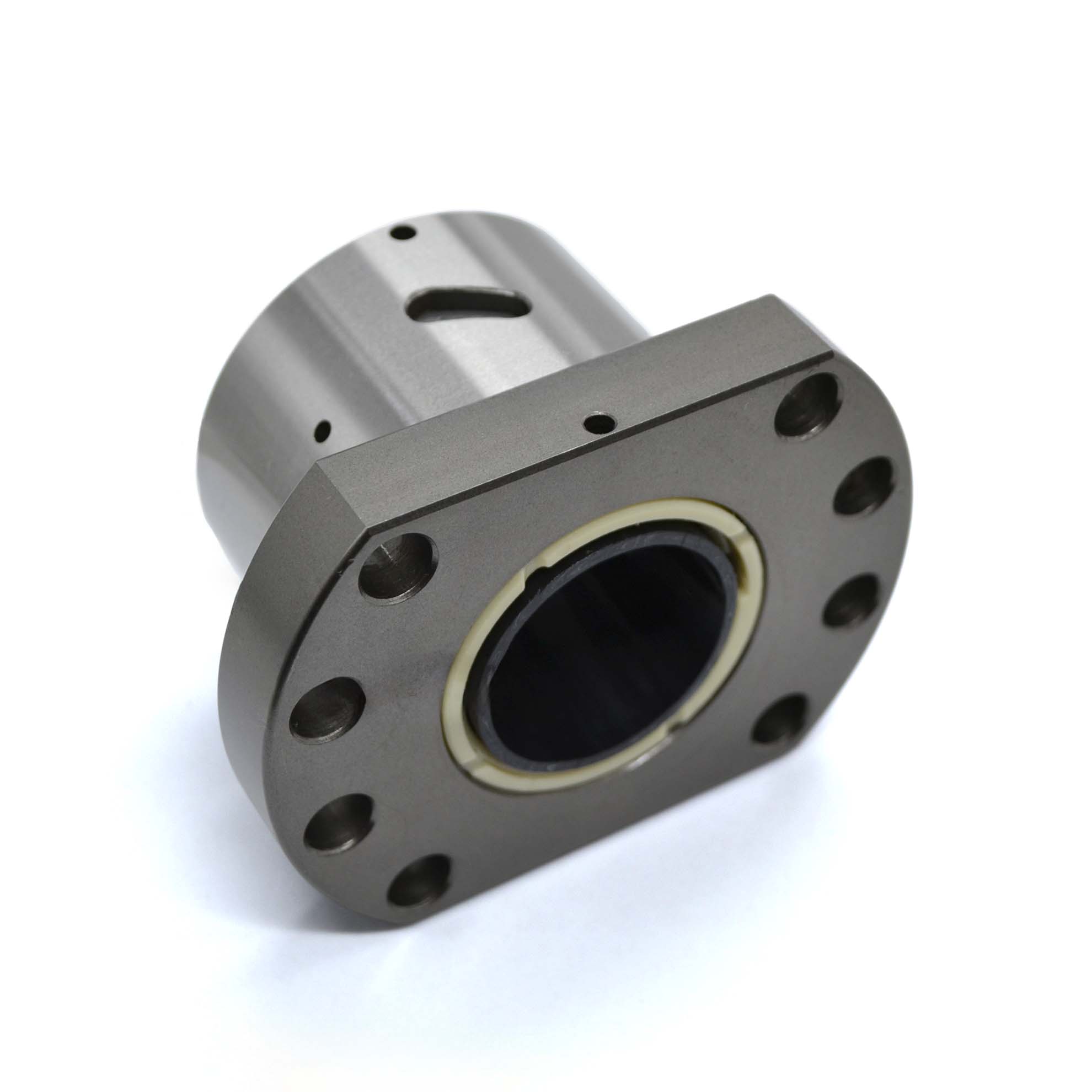

Большая стальная гайка ШВП SFU4005

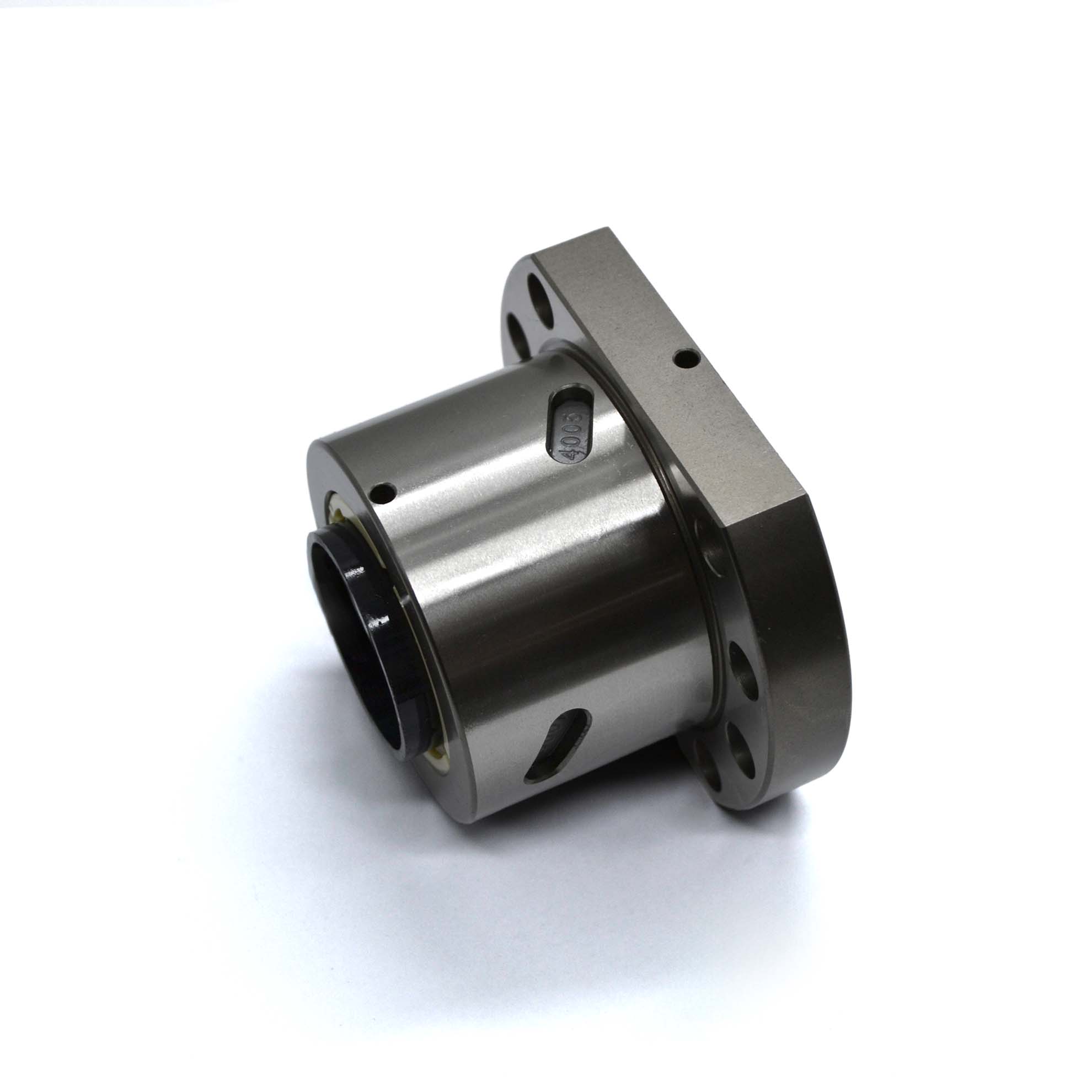

Гайка ШВП SFU4005 лоя винтов ШВП диаметром 40 мм и шагом 5 мм

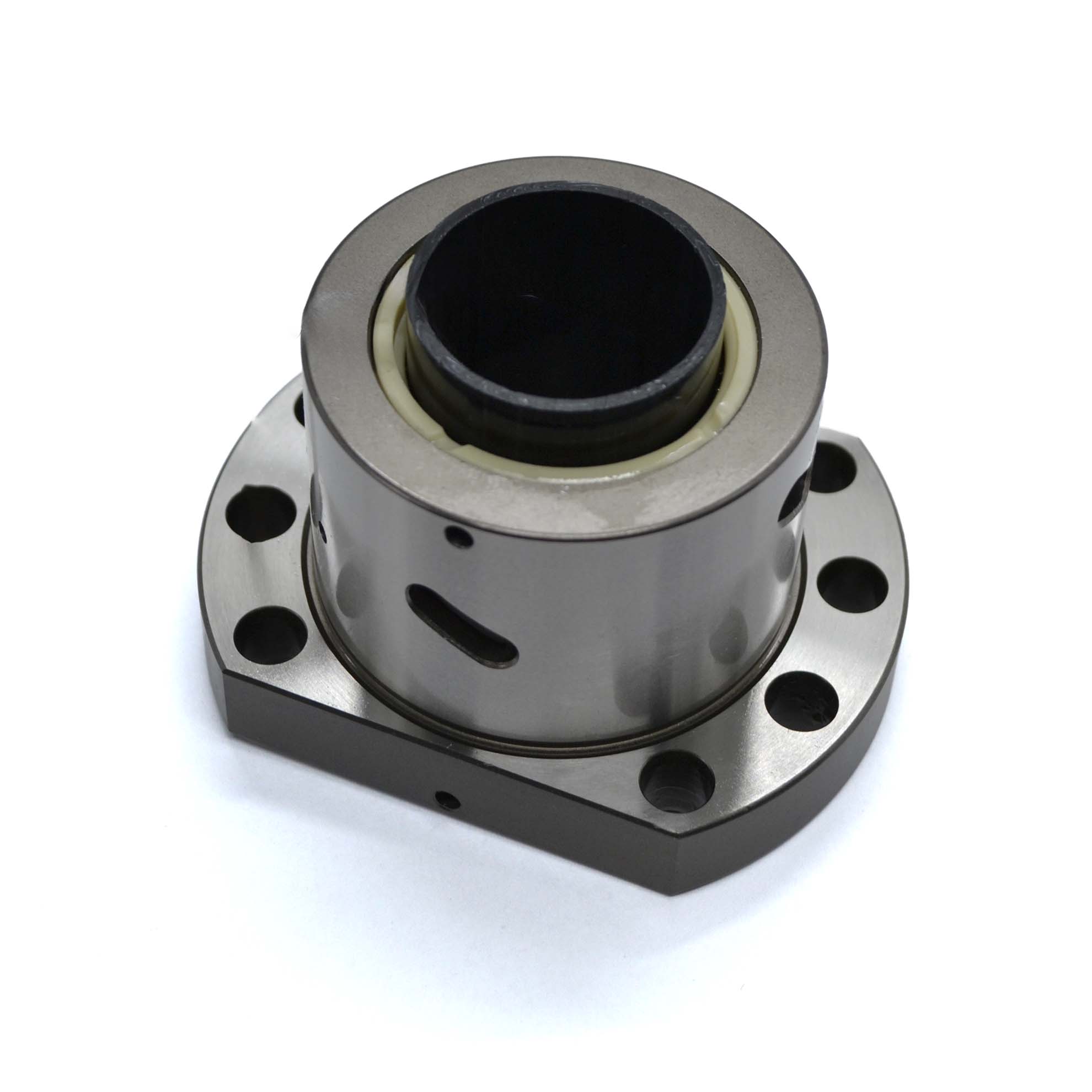

Гайка ШВП SFU4005 из стали для винта ШВП 4005

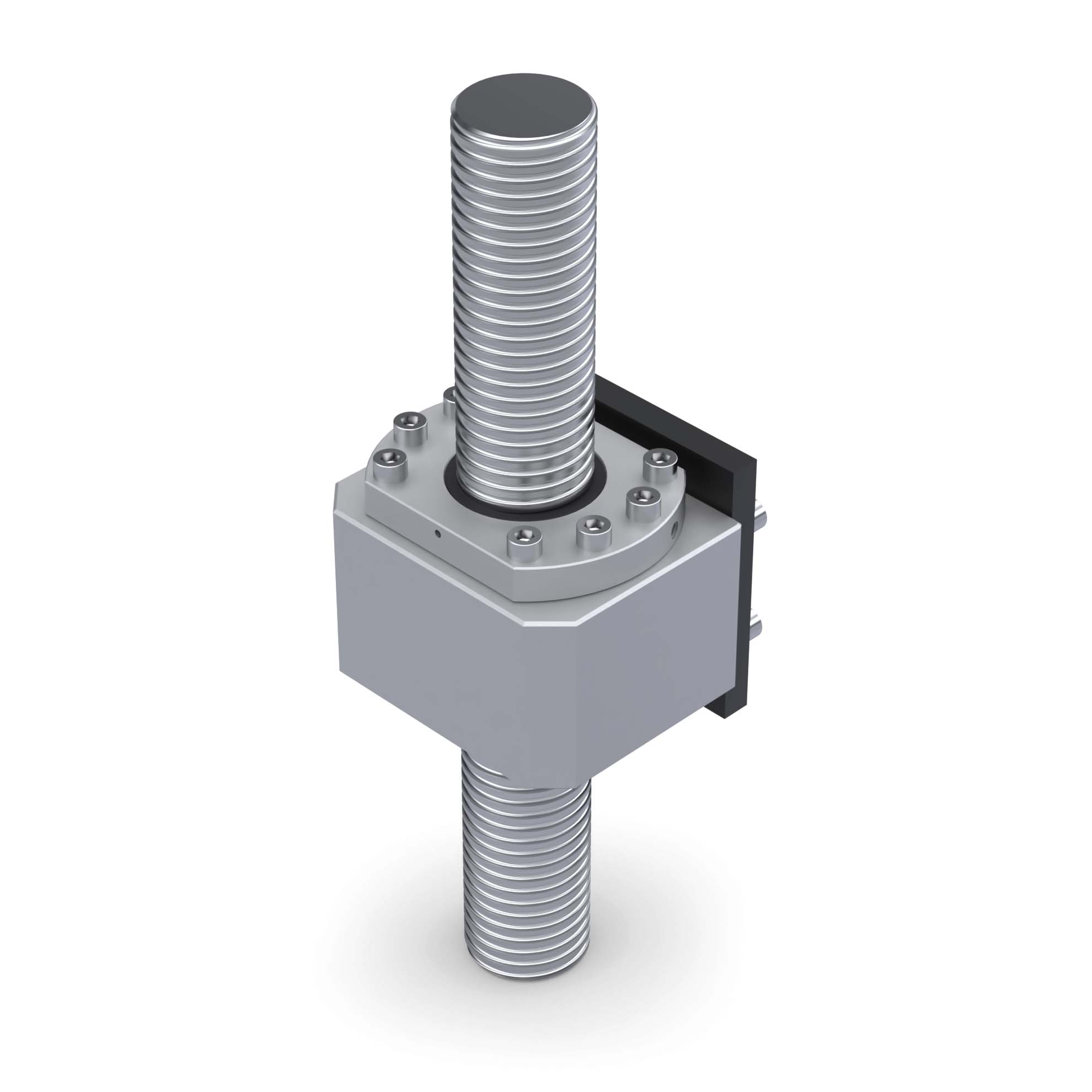

Стальная гайка ШВП SFU4005 в сборе с винтом и держателем гайки

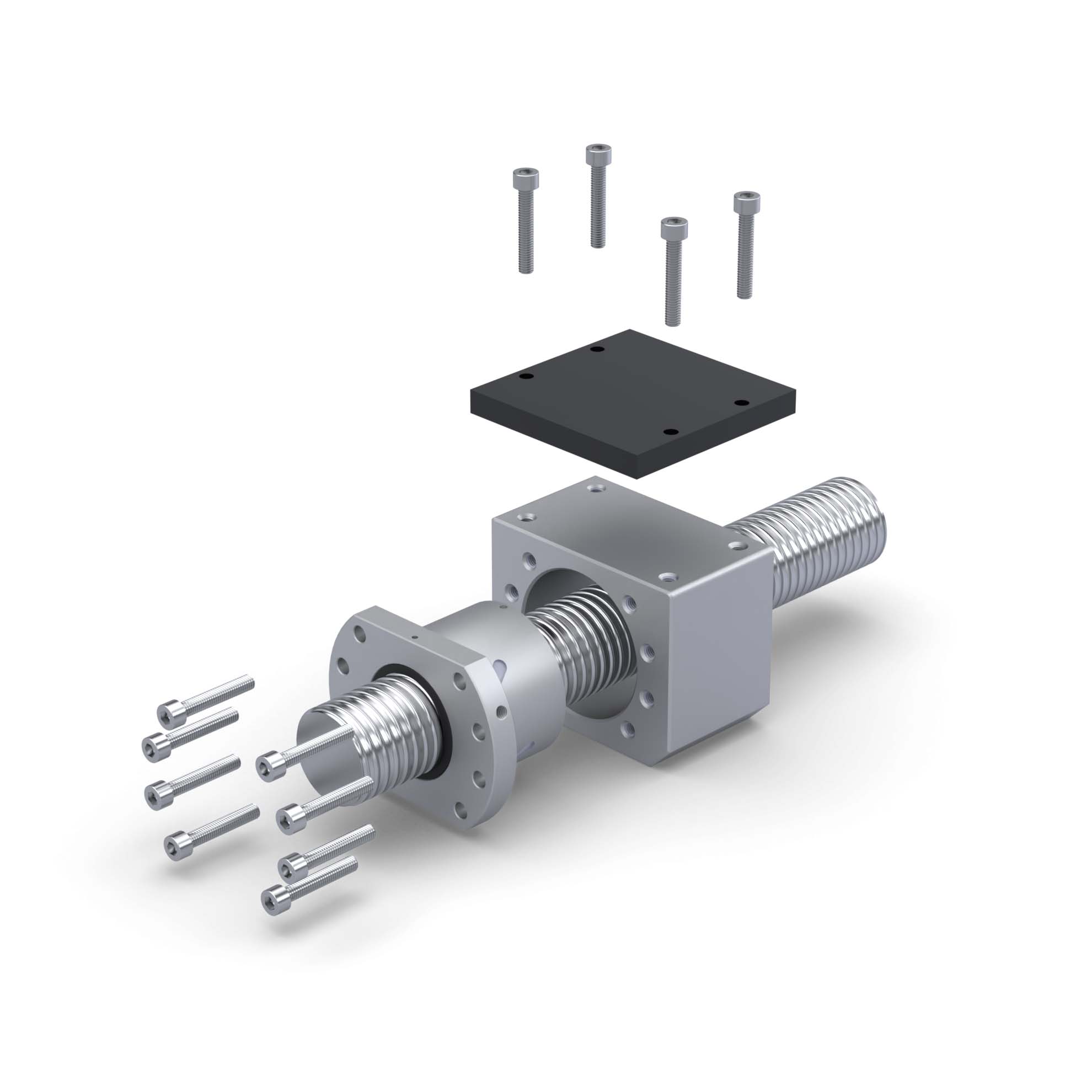

Схема крепления гайки к держателю
4 850.00 руб. от 1 шт.
( -2 % )
4 753.00 РУБ.
от 2 шт.
( -4 % )
4 656.00 РУБ.
от 4 шт.
( -6 % )
4 559.00 РУБ.
от 8 шт.
( -8 % )
4 462.00 РУБ.
от 20 шт.
( -10 % )
4 365.00 РУБ.
от 25 шт.
( -12 % )
4 268.00 РУБ.
от 35 шт.
RSI
добавить
Наличие SFU4005 | Гайка ШВП 4005
НА СКЛАДЕ:
20 шт.
Калькулятор прогиба алюминиевого конструкционного профиля
КАЛЬКУЛЯТОР
ПРОГИБА ПРОФИЛЕЙ
Перейти к комплектам крепежей
Подобрать комплекты сопутствующих
крепежных элементов

Файлы для скачивания | чертежи | 3D-Модели

1. SFU4005 | Гайка ШВП 4005 (3D-модель).STEP
Скачать
2. SFU4005 | Гайка ШВП 4005 (Чертеж).PDF
Скачать

Описание

Гайка серии SFU имеет внутренний посадочный диаметр 40 мм с шагом резьбы 5 мм и взаимодействует с винтом ШВП соответствующего размера и шага резьбы.
Предназначена для использования в шарико-винтовой передаче при построении станков с ЧПУ и других высокоточных приводных системах и 3D-принтерах.
Характеристики: Типоразмер 40-05
Диаметр шариков 3.175 мм
Грузоподъемность дин. 2110 кгс
Грузоподъемность стат. 7988 кгс
Точность C7 (JIS)
Фланец DIN 69051 B (ISO 3408)
Осевая жесткость 54 кгс/мкм

Характеристики

Артикул:
 SFU4005
Вес, кг:
 0,984

Комплекты сопутствующих крепежных элементов для арт. SFU4005

▼
К гайке ШВП
Вариант 1
▼
руб./комлпект.

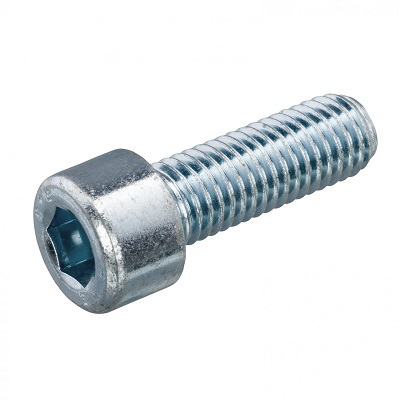

1. Винт М6х35 DIN912 (полуцилиндр) кл.пр. 8.8 - 8 шт.
добавить комплект
( в наличии )
8 шт.
