SFU4010 | Гайка ШВП 4010

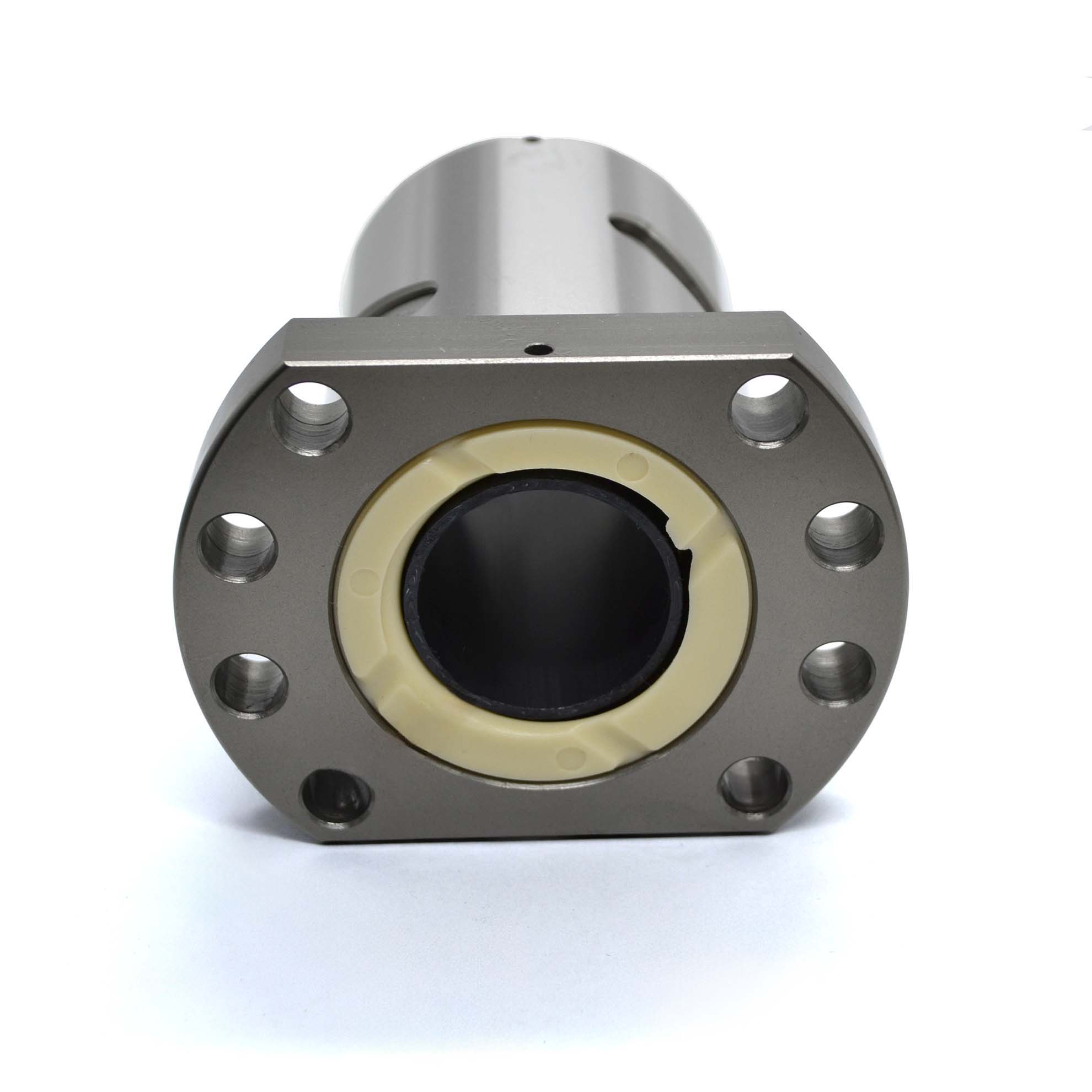

Гайка ШВП SFU4010

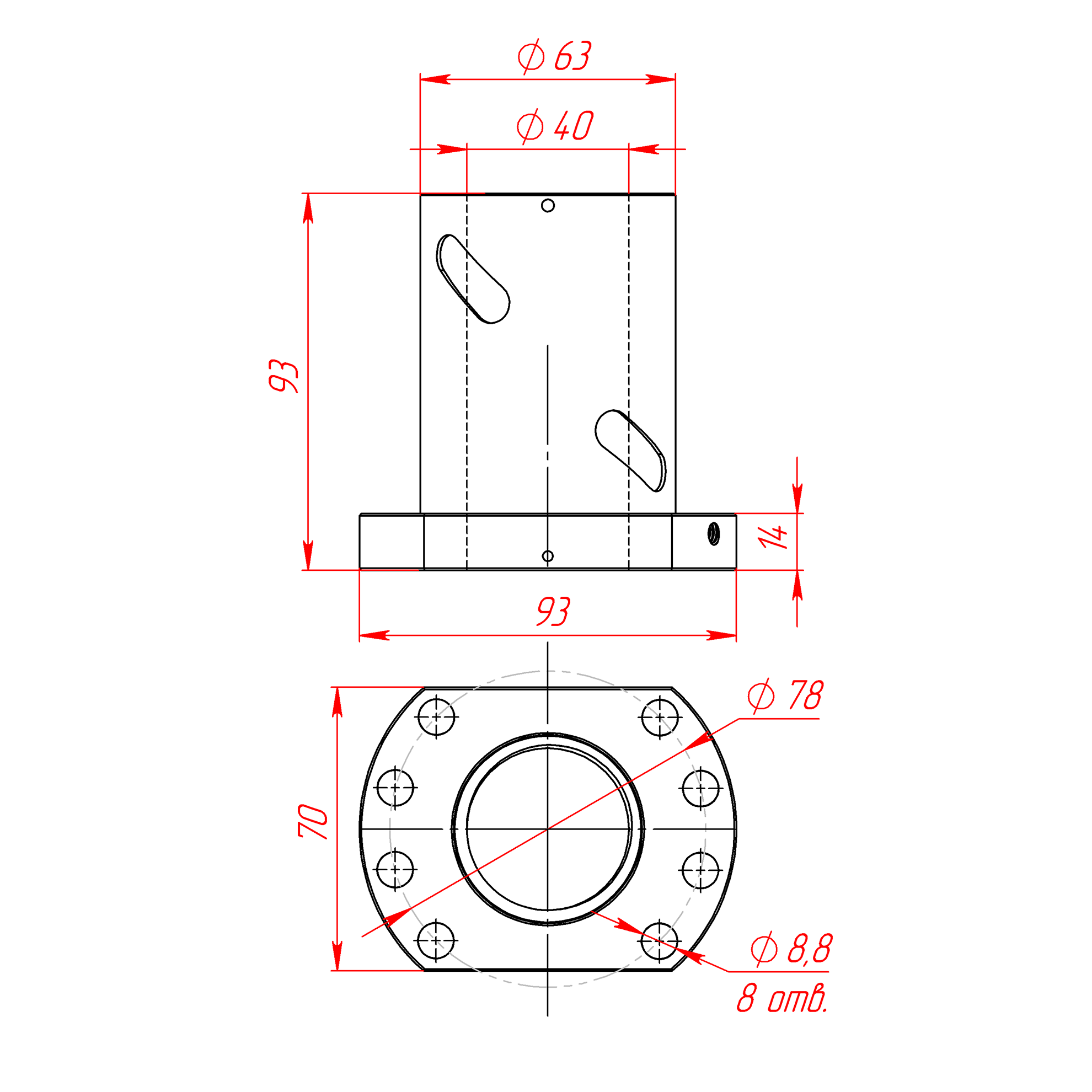

Гайка ШВП SFU4010 чертеж

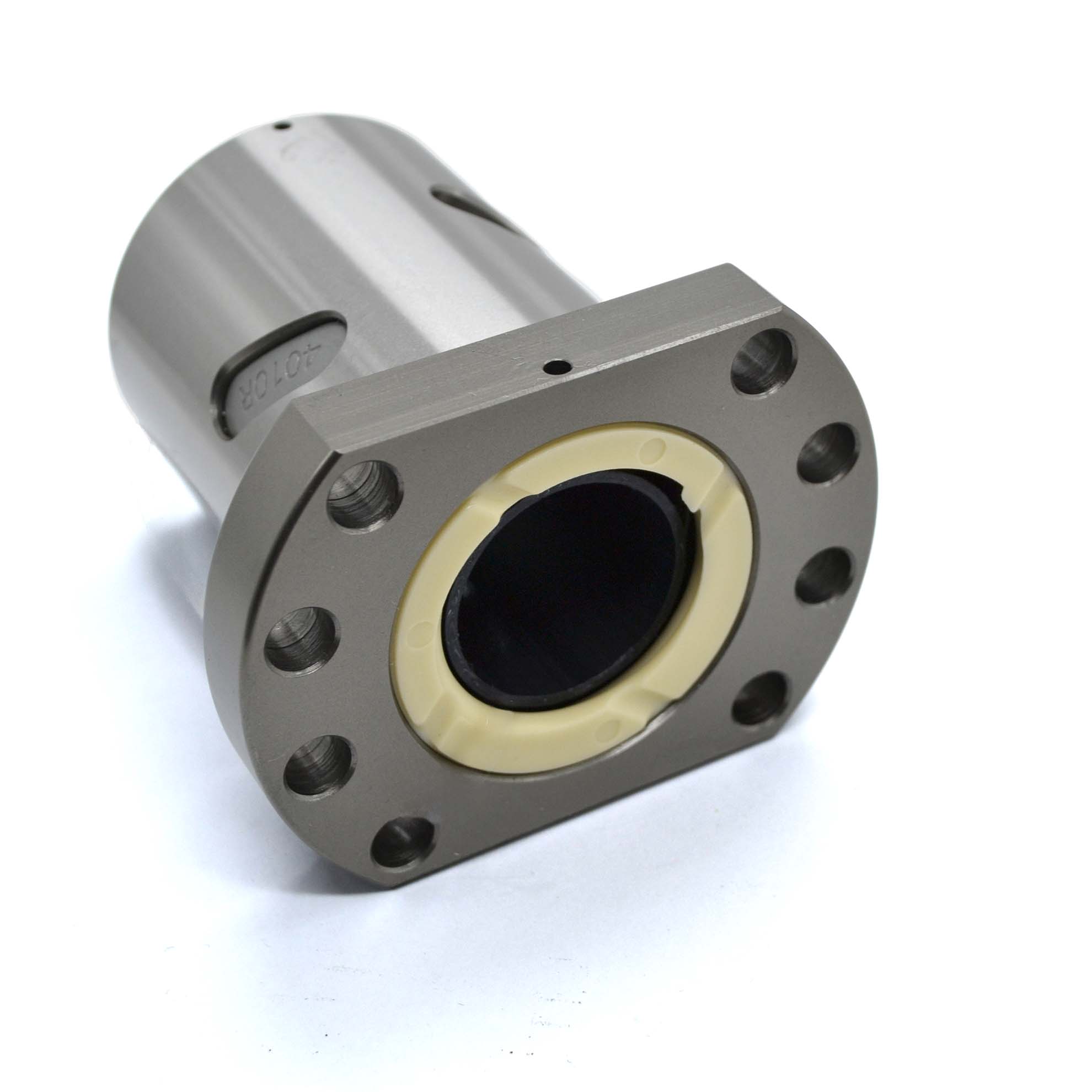

Гайка стальная SFU4010

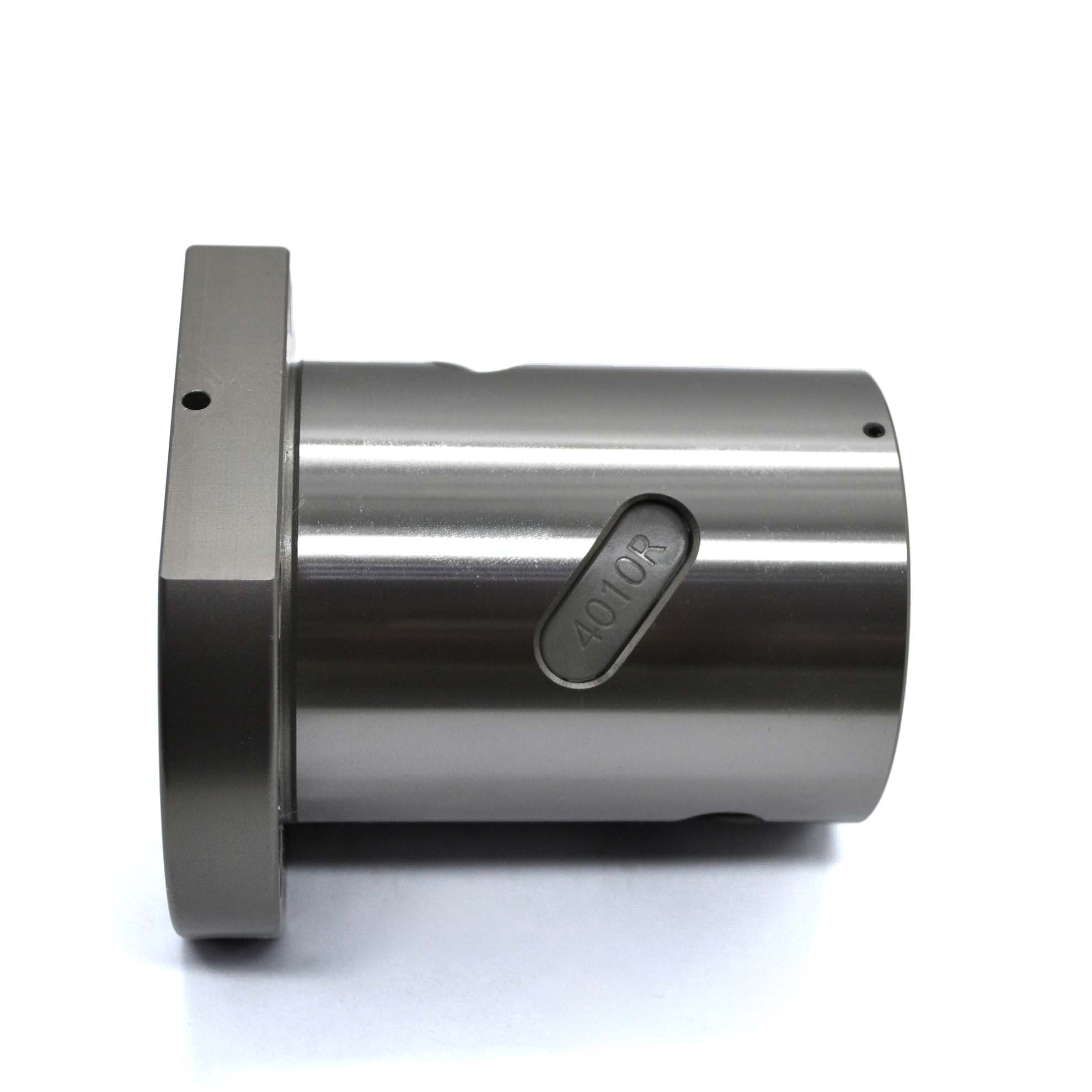

SFU4010 стальная гайка ШВП

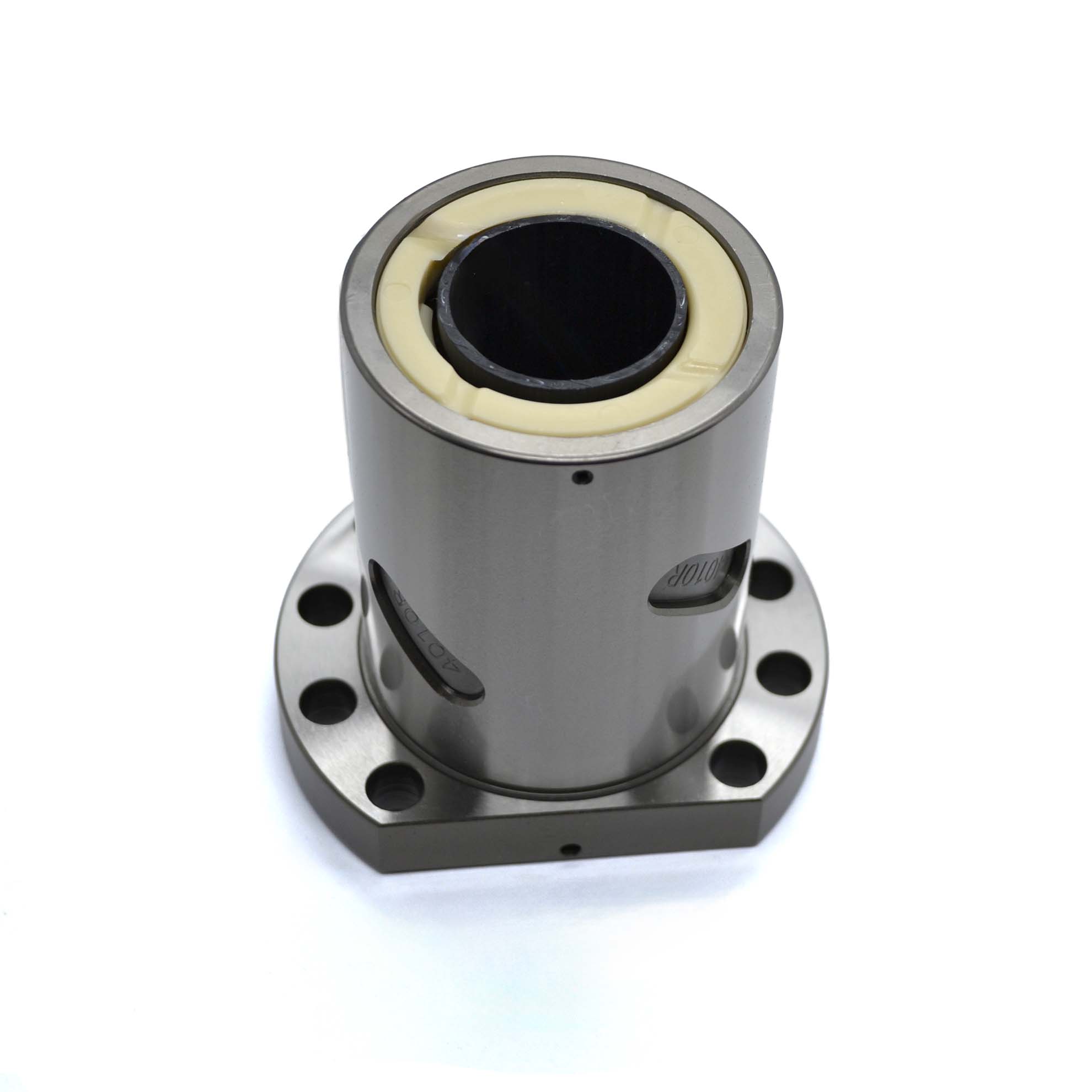

Стальная гайка ШВП SFU4010

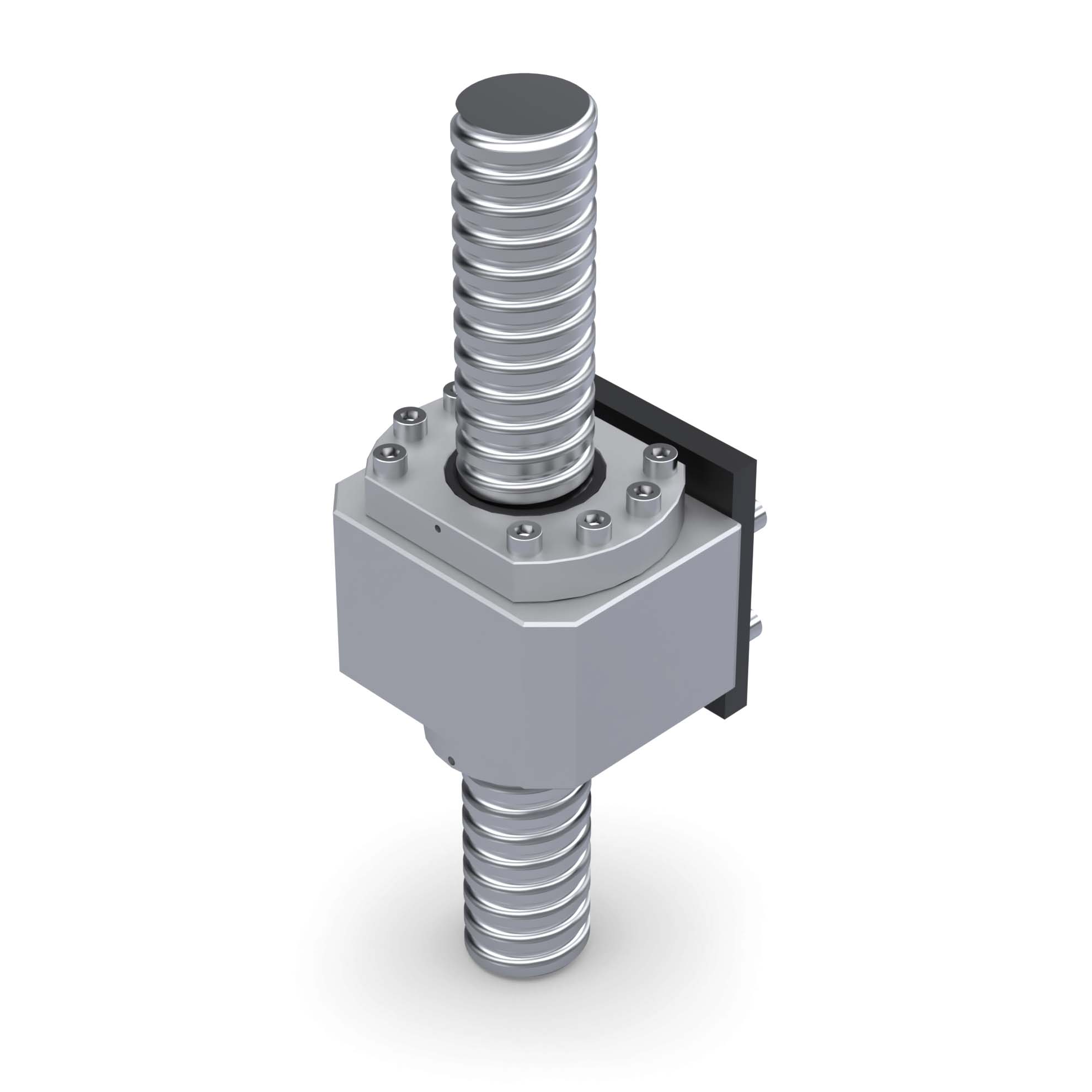

SFU4010 гайка ШВП с винтом ШВП

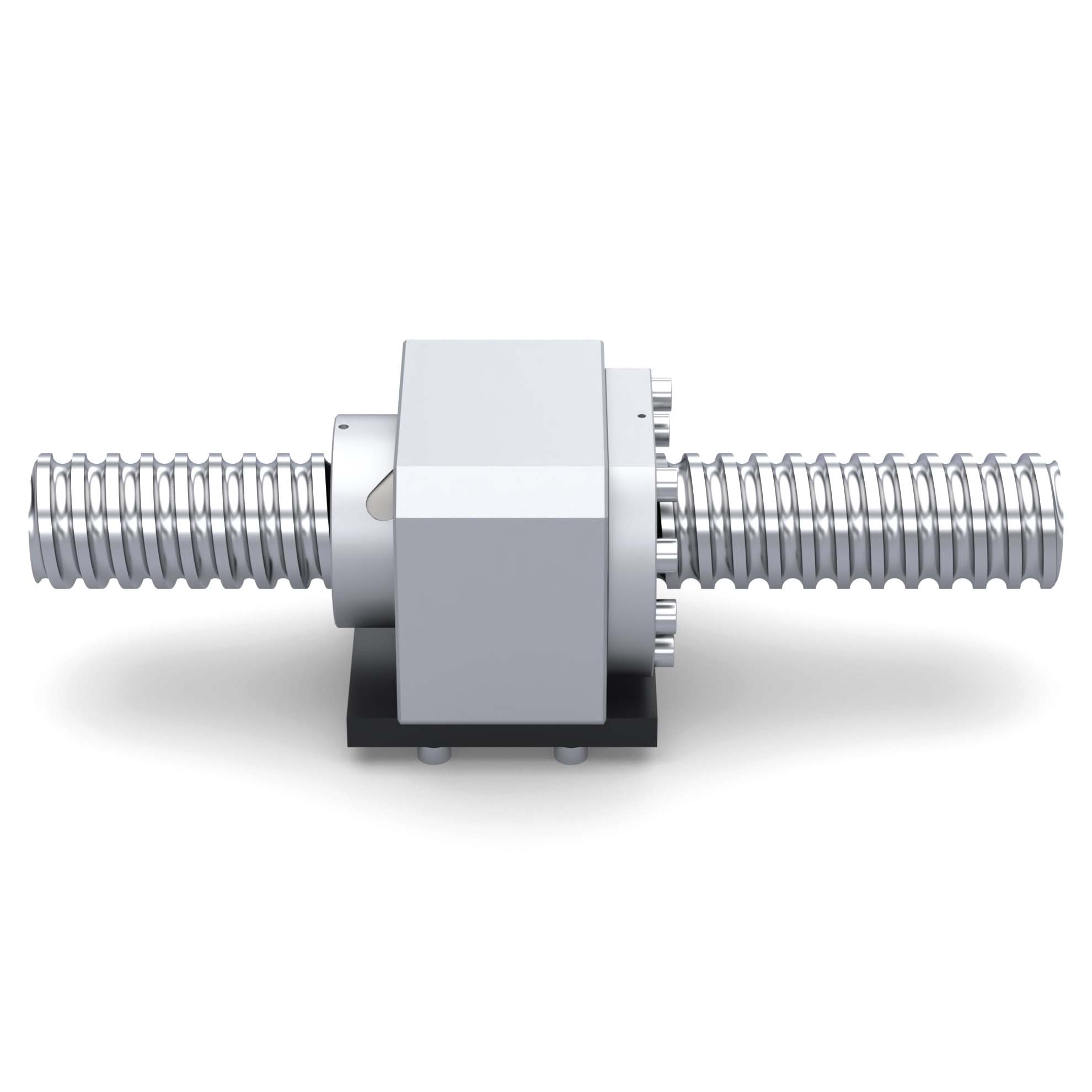

SFU4010 гайка ШВП в сборе с винтом ШВП и держателем

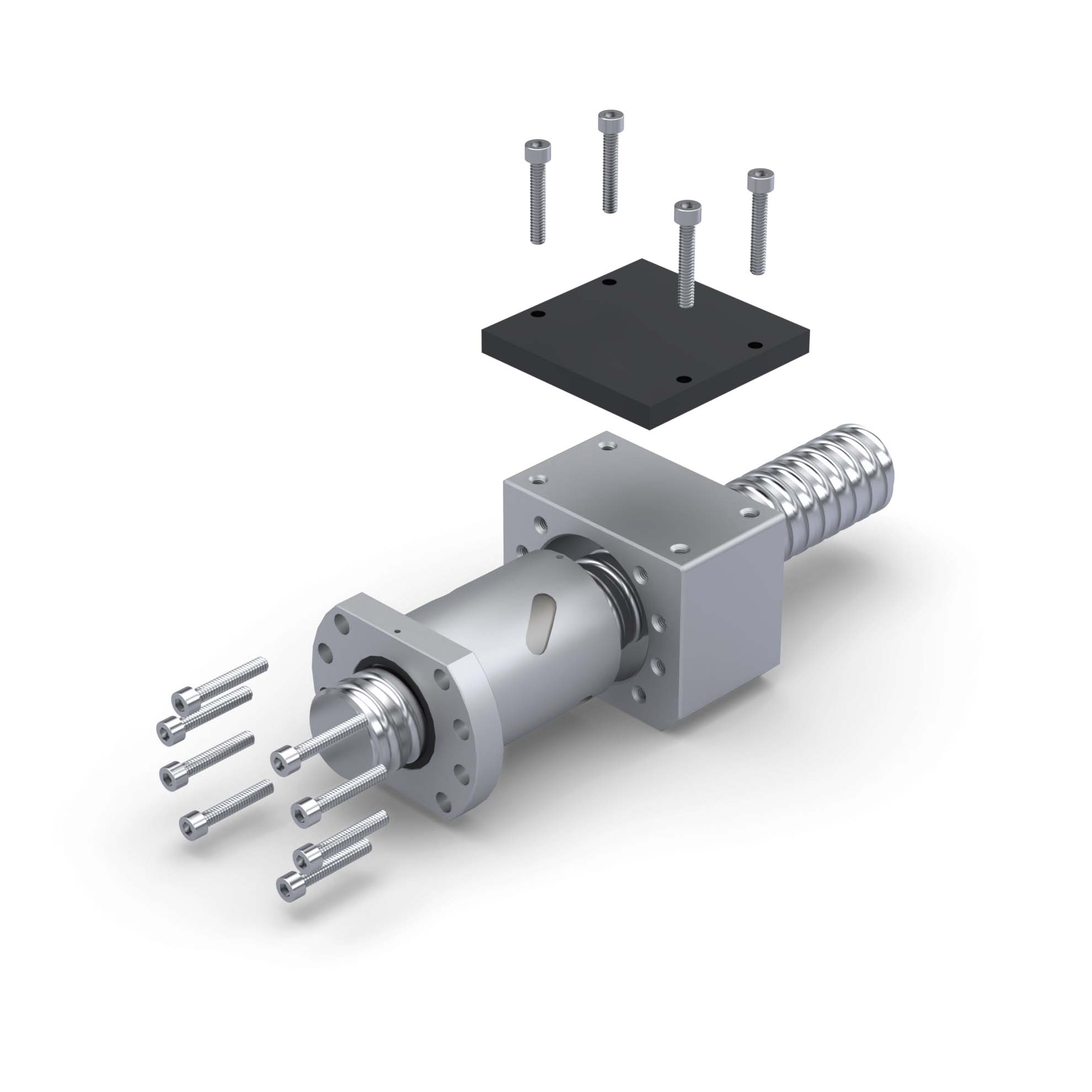

Схема установки гайки ШВП SFU4010 на держатель
6 950.00 руб. от 1 шт.
( -2 % )
6 811.00 РУБ.
от 2 шт.
( -4 % )
6 672.00 РУБ.
от 3 шт.
( -6 % )
6 533.00 РУБ.
от 6 шт.
( -8 % )
6 394.00 РУБ.
от 15 шт.
( -10 % )
6 255.00 РУБ.
от 20 шт.
( -12 % )
6 116.00 РУБ.
от 25 шт.
RSI
добавить
Наличие SFU4010 | Гайка ШВП 4010
НА СКЛАДЕ:
10 шт.
Калькулятор прогиба алюминиевого конструкционного профиля
КАЛЬКУЛЯТОР
ПРОГИБА ПРОФИЛЕЙ
Перейти к комплектам крепежей
Подобрать комплекты сопутствующих
крепежных элементов

Файлы для скачивания | чертежи | 3D-Модели

1. SFU4010 | Гайка ШВП 4010 (3D-модель).STEP
Скачать
2. SFU4010 | Гайка ШВП 4010 (Чертеж).PDF
Скачать

Описание

Гайка ШВП SFU4010 имеет внутренний диаметр 40 мм с шагом резьбы 10 мм и устанавливается с винтом соответствующий размерам и шагу резьбы.
Используется при построении станков с ЧПУ и других высокоточных приводных системах и 3D-принтерах, где требуется шарико-винтовая передача.
Характеристики: Типоразмер 40-10
Диаметр шариков 6.35 мм
Грузоподъемность дин. 3910 кгс
Грузоподъемность стат. 9520 кгс
Точность C7 (JIS)
Фланец DIN 69051 B (ISO 3408)
Осевая жесткость 55 кгс/мкм

Характеристики

Шаг винта, мм:
 10
Модель ШВП:
 SFU4010-3/4
Жёсткость гайки, кгс/мкм:
 73
Диаметр шарика, мм:
 6.35
Тип изделия ШВП:
 Гайка
Артикул винта (для гайки):
 BS-4010
Артикул:
 SFU4010
Вес, кг:
 1.246
Статическая грузоподъемность, Н:
 15500
Динамическая грузоподъемность, Н:
 5399

Комплекты сопутствующих крепежных элементов для арт. SFU4010

▼
К гайке ШВП
Вариант 1
▼
руб./комлпект.
1. Винт М6х35 DIN912 (полуцилиндр) кл.пр. 8.8 - 8 шт.
добавить комплект
( в наличии )
8 шт.
