SFU3210 | Гайка ШВП 3210

Гайка ШВП SFU3210

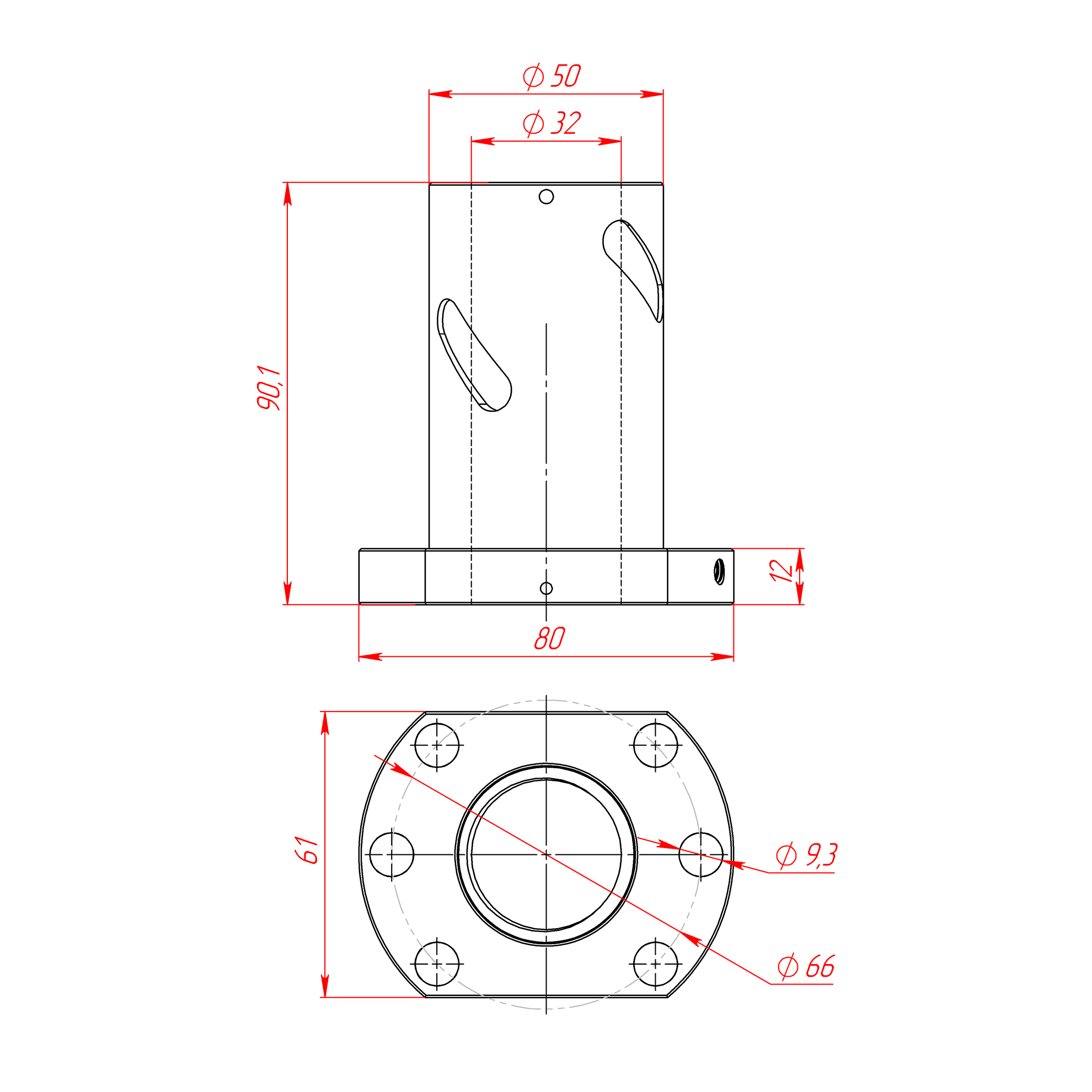

Гайка ШВП SFU3210 чертеж
Гайка для шарико-винтовой передачи диаметром винта 32мм

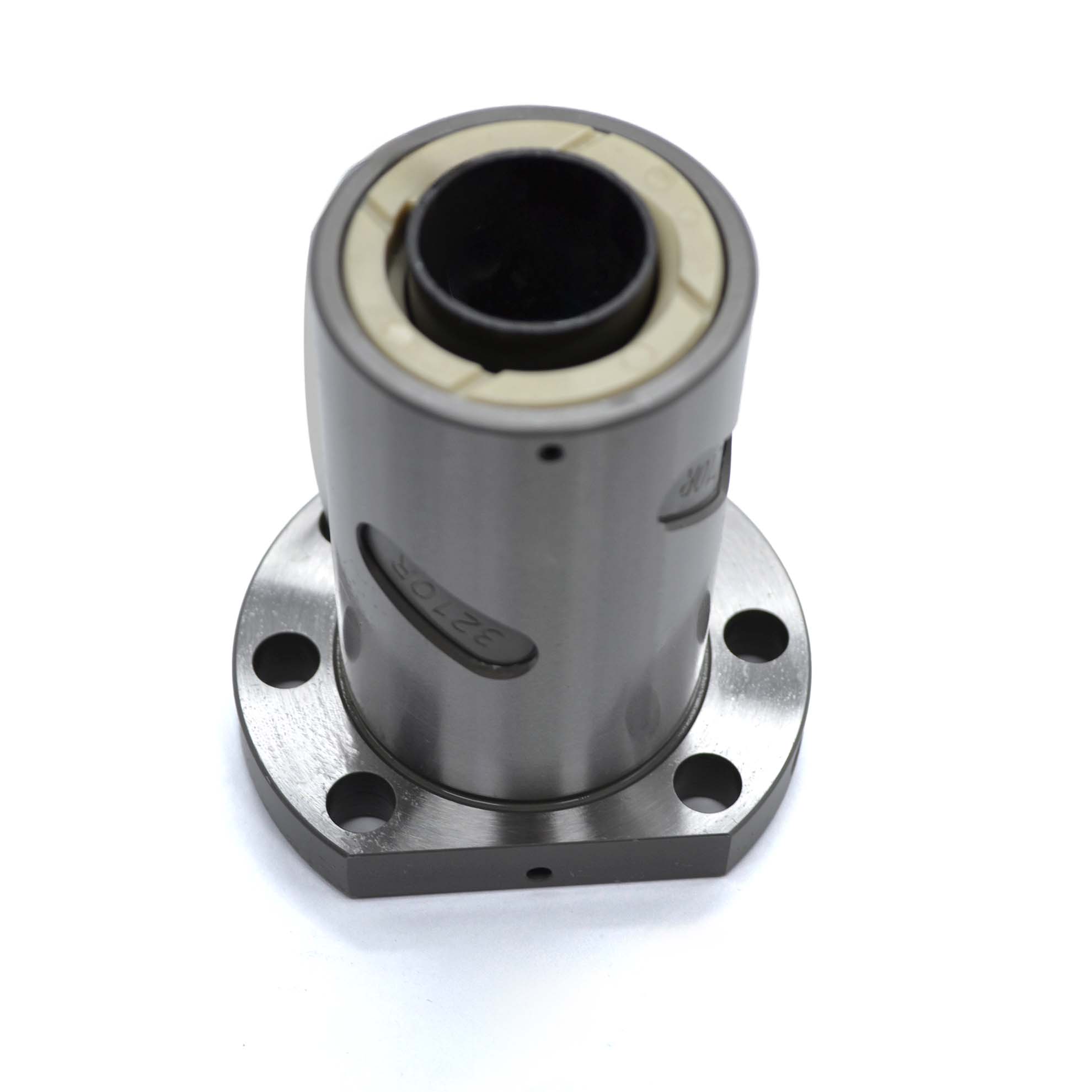

SFU3210 гайка ШВП стальная

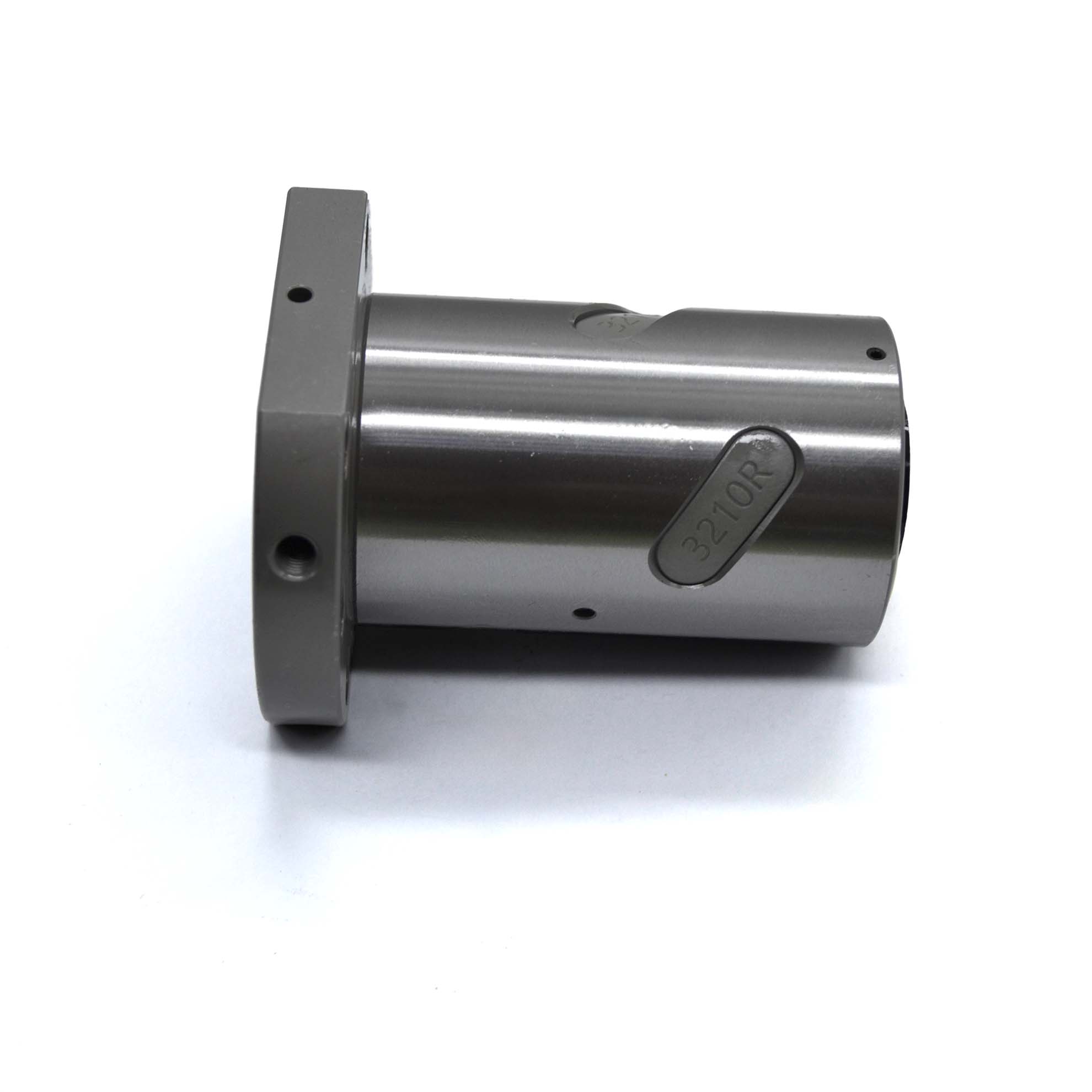

Гайка ШВП SFU3210 из стали

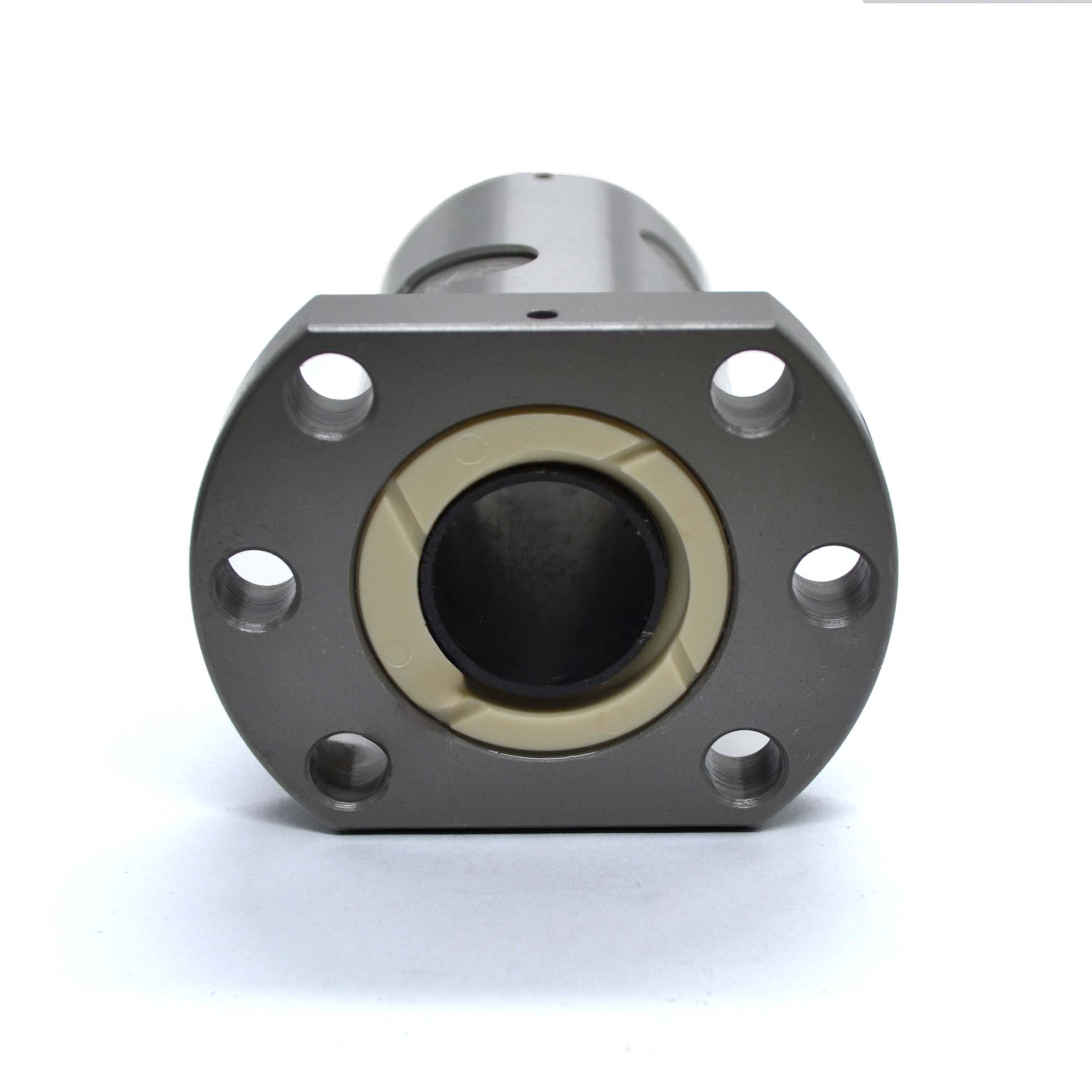

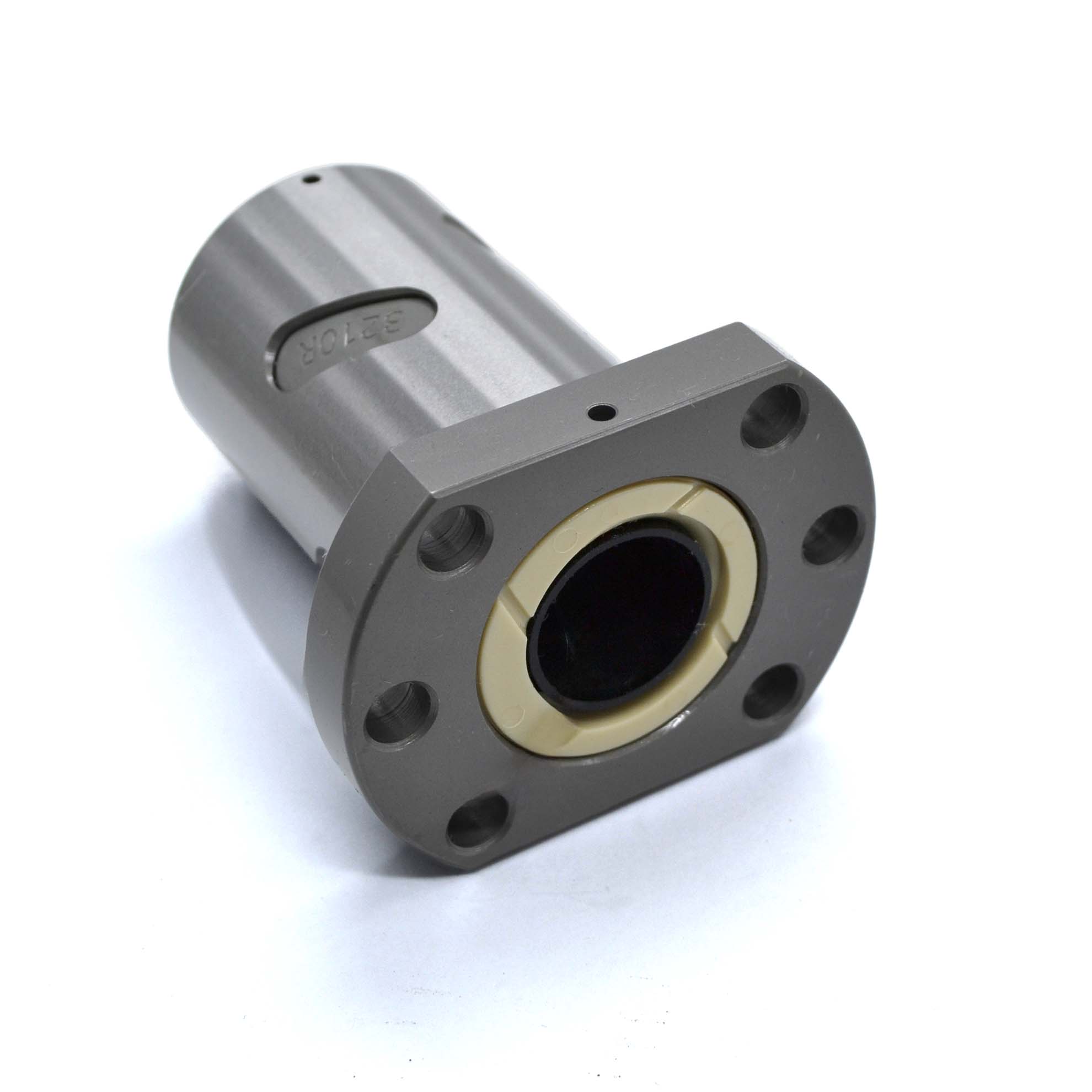

Стальная гайка ШВП SFU3210 на винт 32 мм

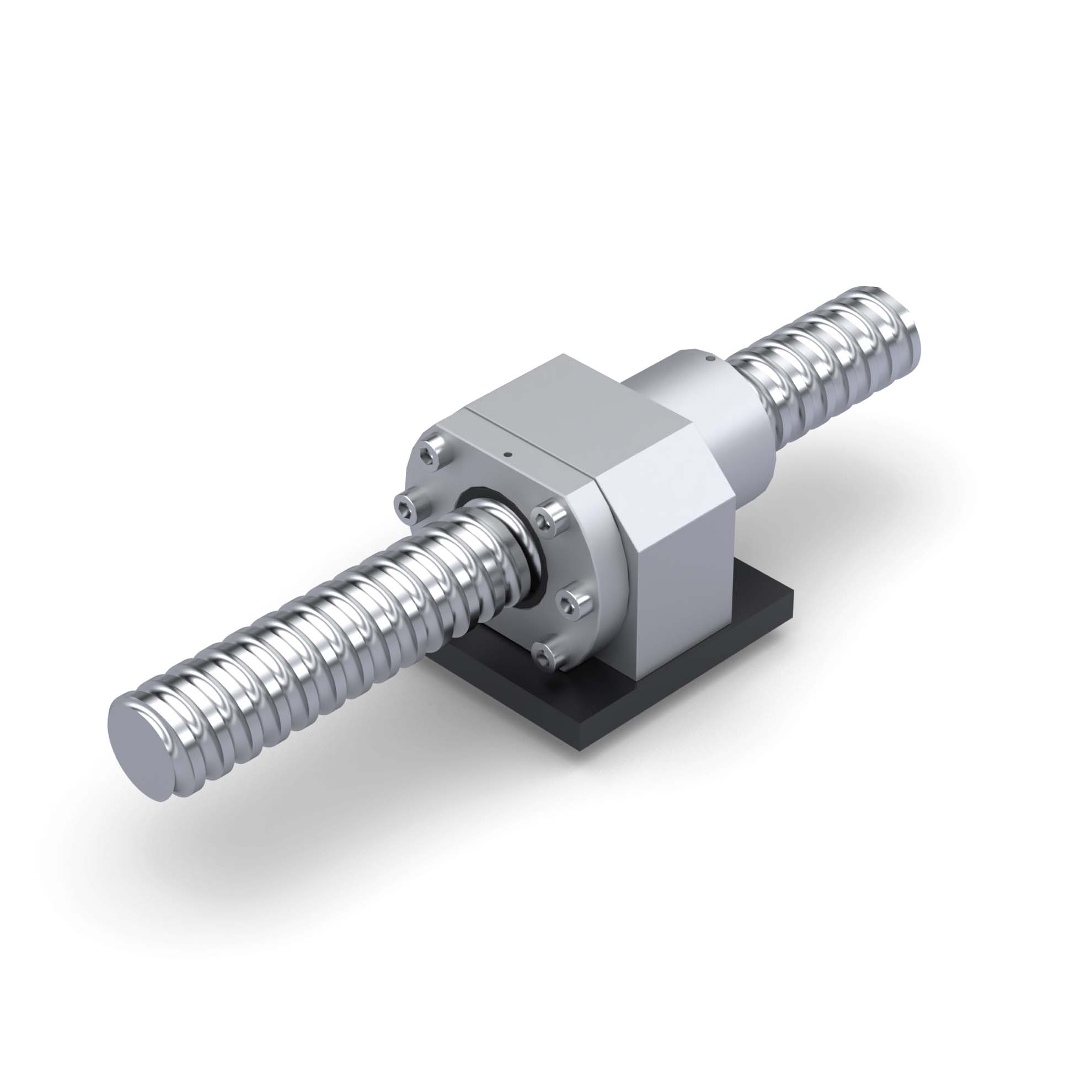

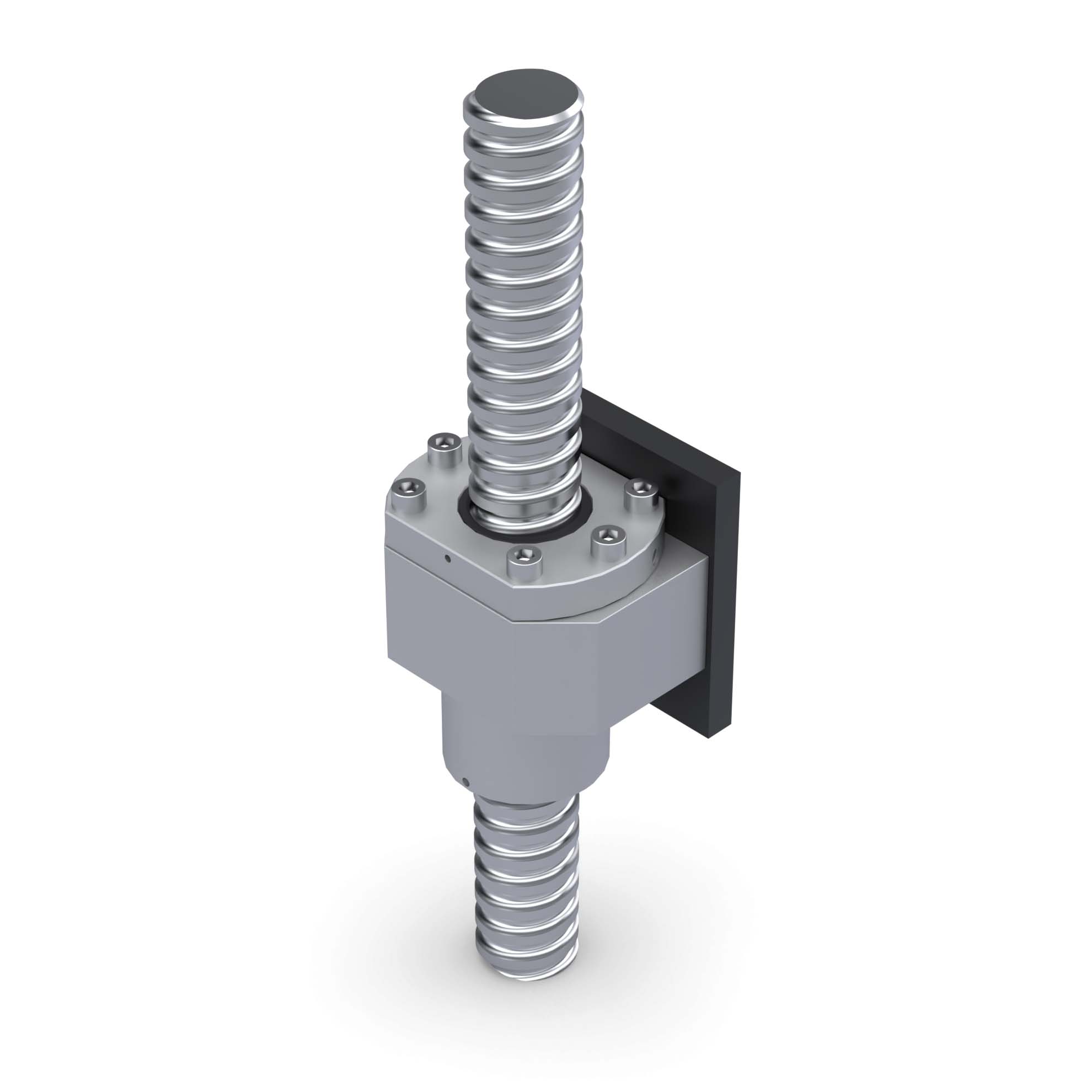

SFU3210 гайка ШВП в сборе с держателем гайки MGD32

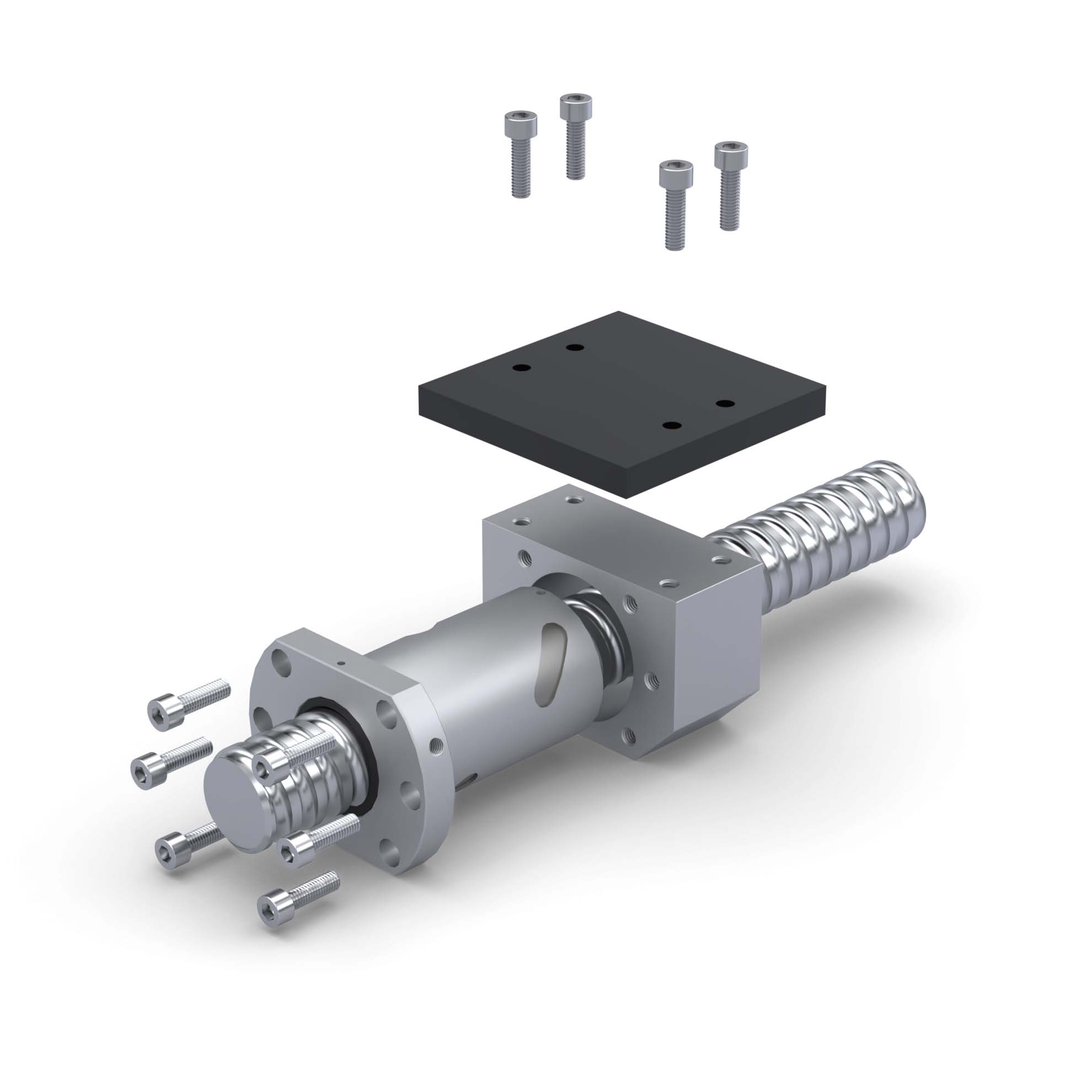

Схема сборки гайки ШВП SFU3210 с держателем гайки MGD32
4 650.00 руб. от 1 шт.
( -2 % )
4 557.00 РУБ.
от 2 шт.
( -4 % )
4 464.00 РУБ.
от 4 шт.
( -6 % )
4 371.00 РУБ.
от 9 шт.
( -8 % )
4 278.00 РУБ.
от 20 шт.
( -10 % )
4 185.00 РУБ.
от 30 шт.
( -12 % )
4 092.00 РУБ.
от 35 шт.
RSI
добавить
Наличие SFU3210 | Гайка ШВП 3210
НА СКЛАДЕ:
10 шт.
Калькулятор прогиба алюминиевого конструкционного профиля
КАЛЬКУЛЯТОР
ПРОГИБА ПРОФИЛЕЙ
Перейти к комплектам крепежей
Подобрать комплекты сопутствующих
крепежных элементов

Файлы для скачивания | чертежи | 3D-Модели

1. SFU3210 | Гайка ШВП 3210 (3D-модель).STEP
Скачать
2. SFU3210 | Гайка ШВП 3210 (Чертеж).PDF
Скачать

Описание

Гайка шарико-винтовой передачи для ходового винта 3210 диаметром 32 мм с шагом 10 мм. Наиболее распространены при производстве станков.
ШВП SFU3210 благодаря высокой жесткости системы в целом и низкому стартовому моменту, обеспечивается точное и плавное перемещение и низкому шуму хода.
Характеристики: Типоразмер 32-10
Диаметр шариков 6.35 мм
Грузоподъемность дин. 3390 кгс
Грузоподъемность стат. 7170 кгс
Точность C7 (JIS)
Фланец DIN 69051 B (ISO 3408)
Осевая жесткость 54 кгс/мкм

Характеристики

Шаг винта, мм:
 10
Модель ШВП:
 SFU3210-3/4
Жёсткость гайки, кгс/мкм:
 61
Диаметр шарика, мм:
 6.35
Тип изделия ШВП:
 Гайка
Артикул винта (для гайки):
 BS-3210
Артикул:
 SFU3210
Вес, кг:
 0.832
Статическая грузоподъемность, Н:
 12208
Динамическая грузоподъемность, Н:
 4805

Комплекты сопутствующих крепежных элементов для арт. SFU3210

▼
К гайке ШВП
Вариант 1
▼
руб./комлпект.
1. Винт М6х30 DIN912 (полуцилиндр) кл.пр. 8.8 - 6 шт.
добавить комплект
( в наличии )
6 шт.
