SFU3205 | Гайка ШВП 3205

SFU3205 | Гайка ШВП 3205 изображение 0

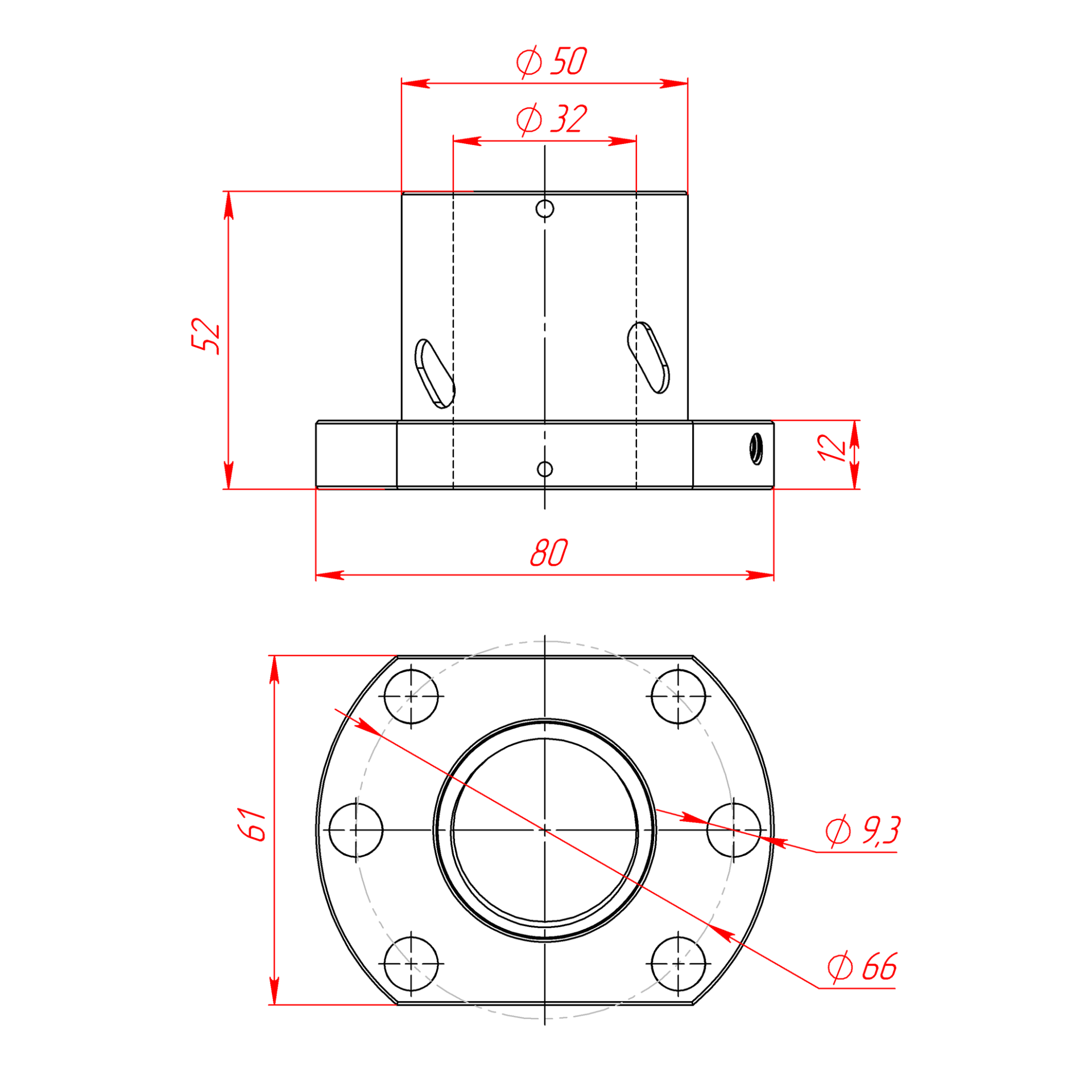

Гайка ШВП SFU3205 чертеж
Гайка для шарико-винтовой передачи диаметром винта 32мм

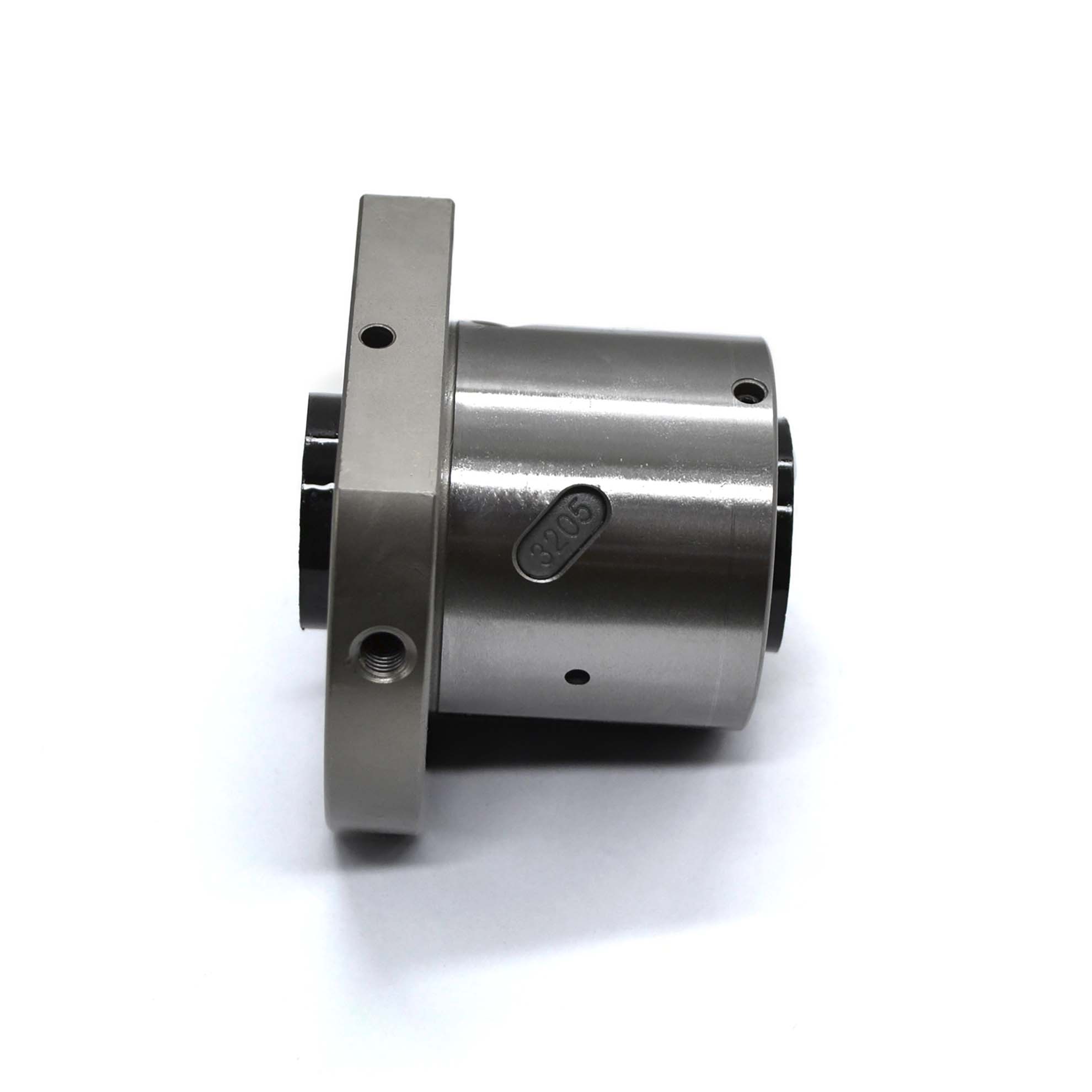

Стальная гайка ШВП SFU3205 на винт 32 мм

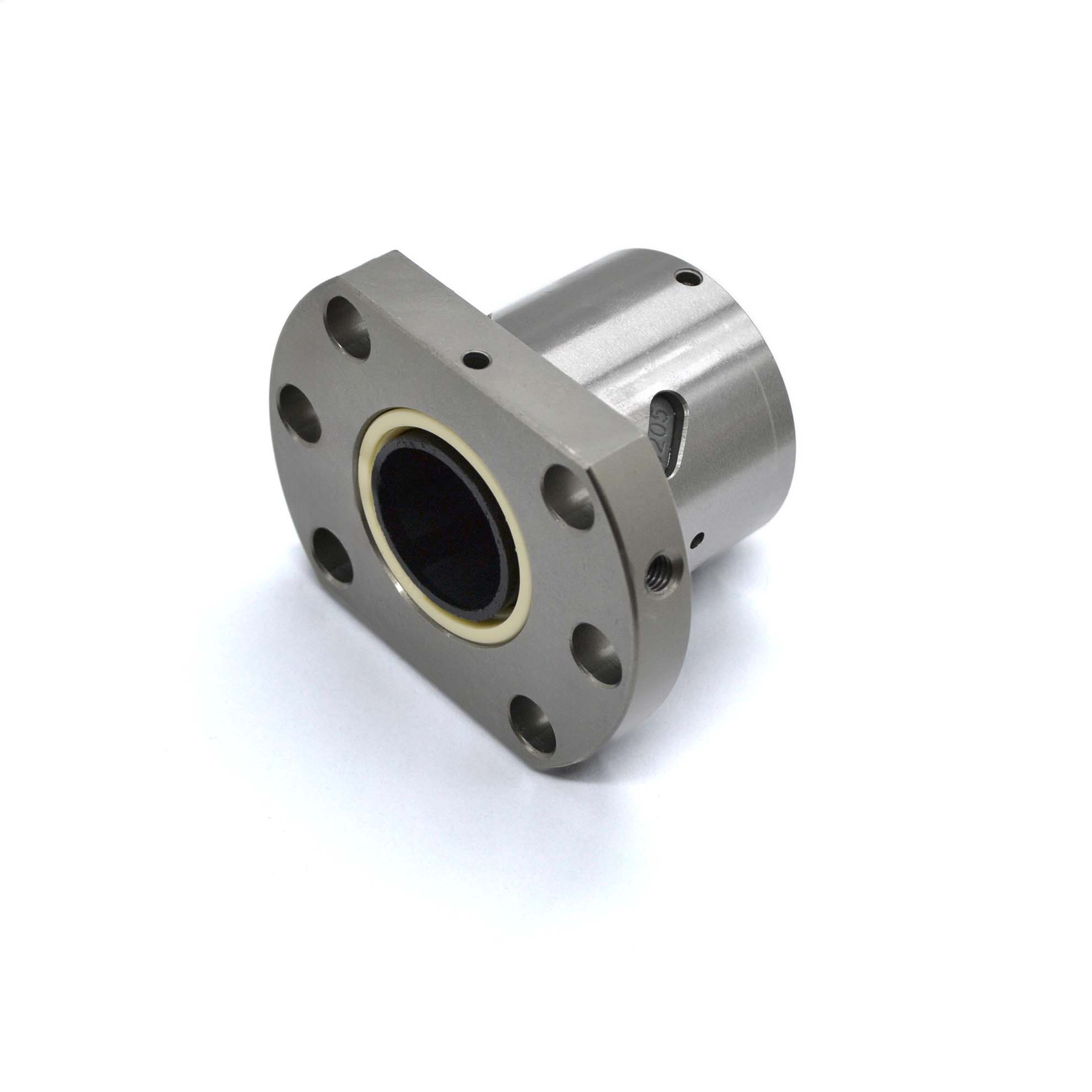

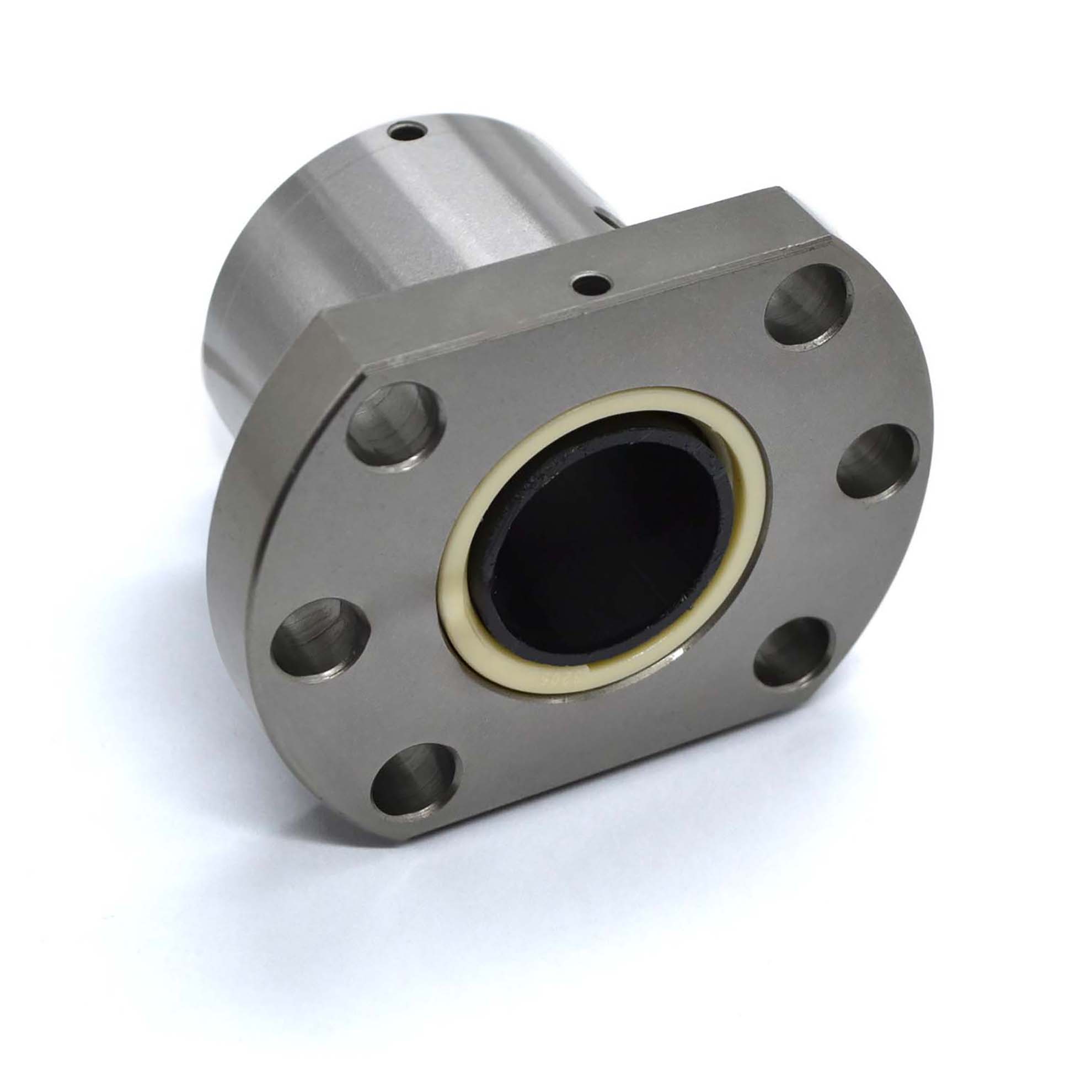

Гайка ШВП SFU3205 из стали

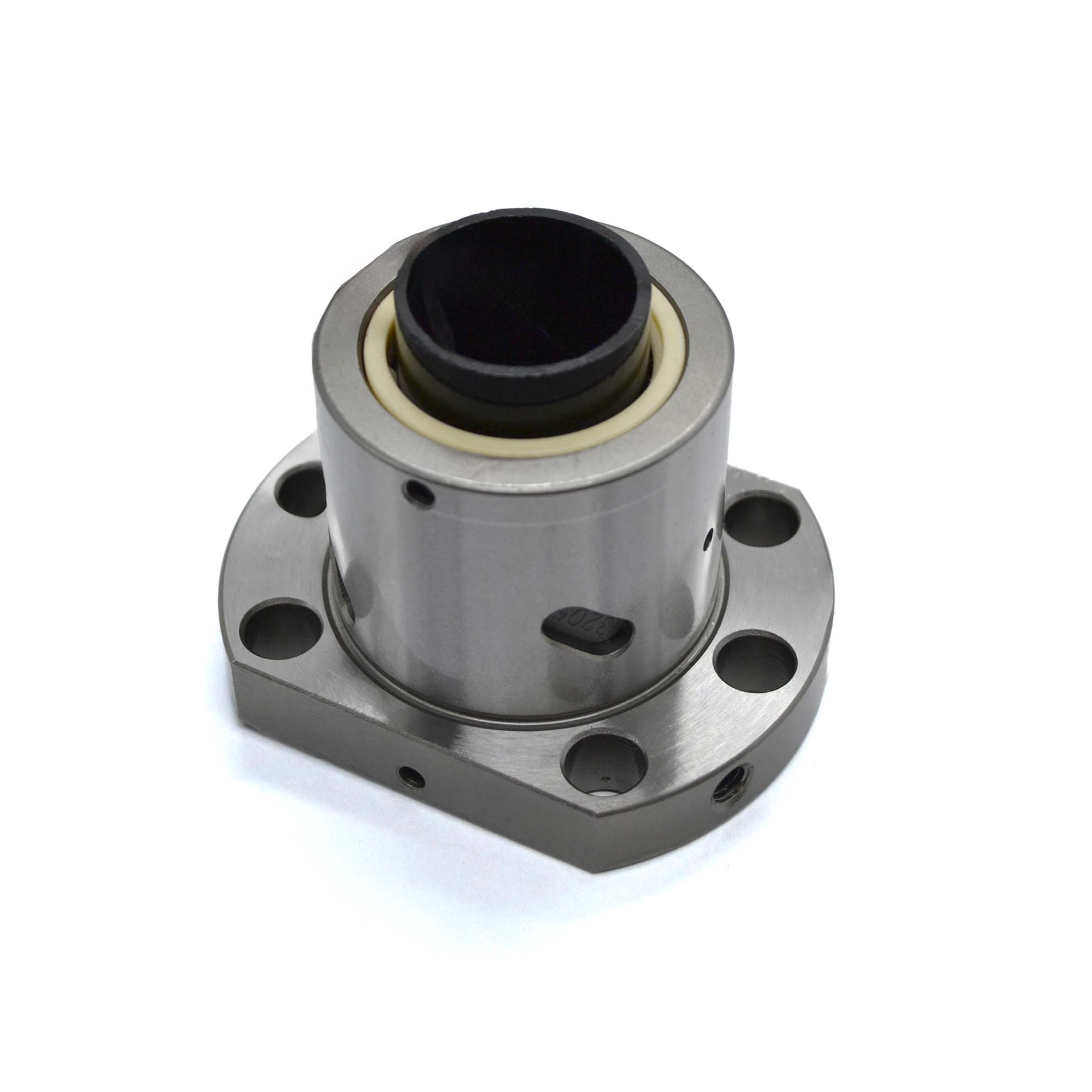

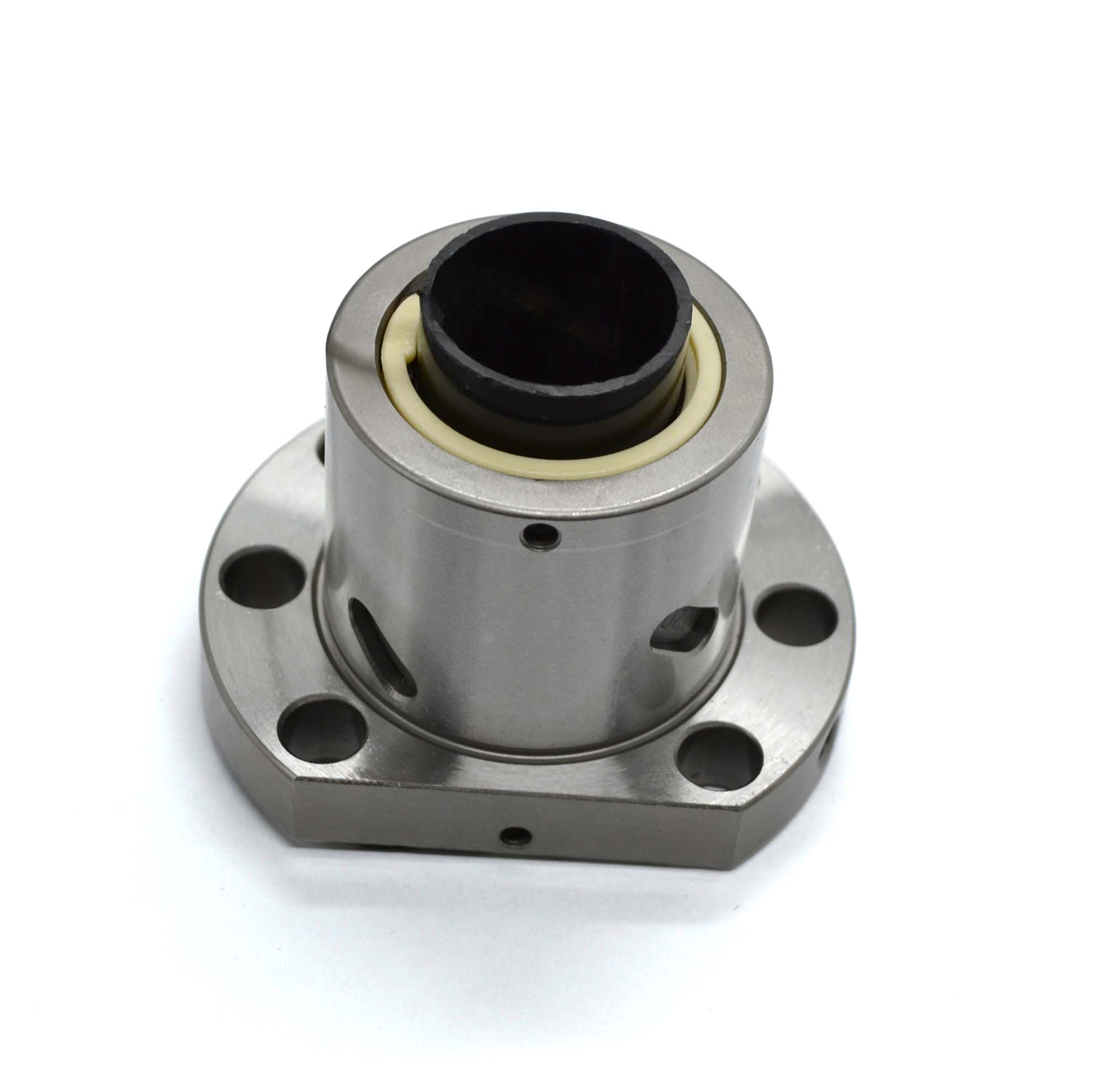

SFU3205 гайка ШВП стальная

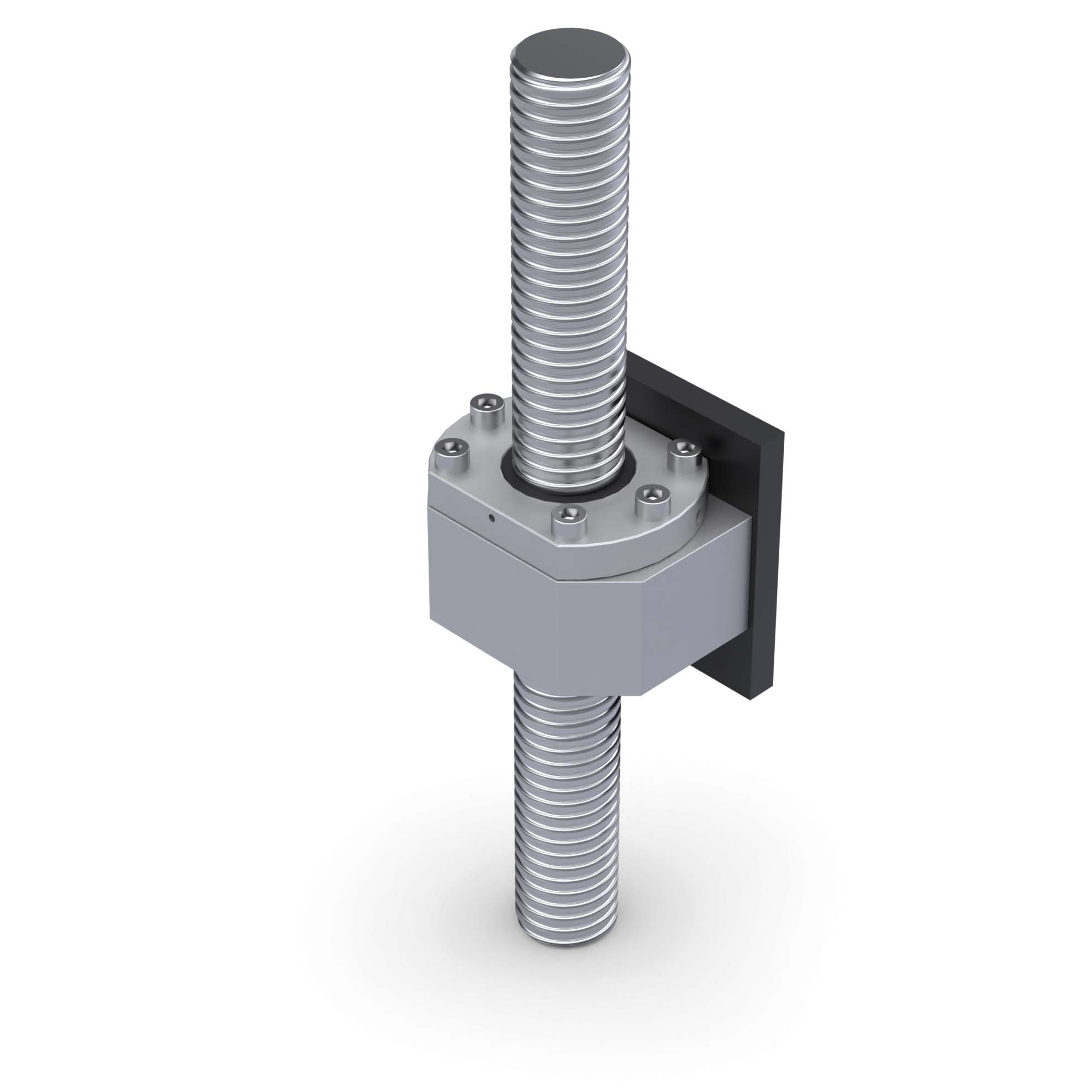

SFU3205 гайка ШВП в сборе с держателем гайки MGD32

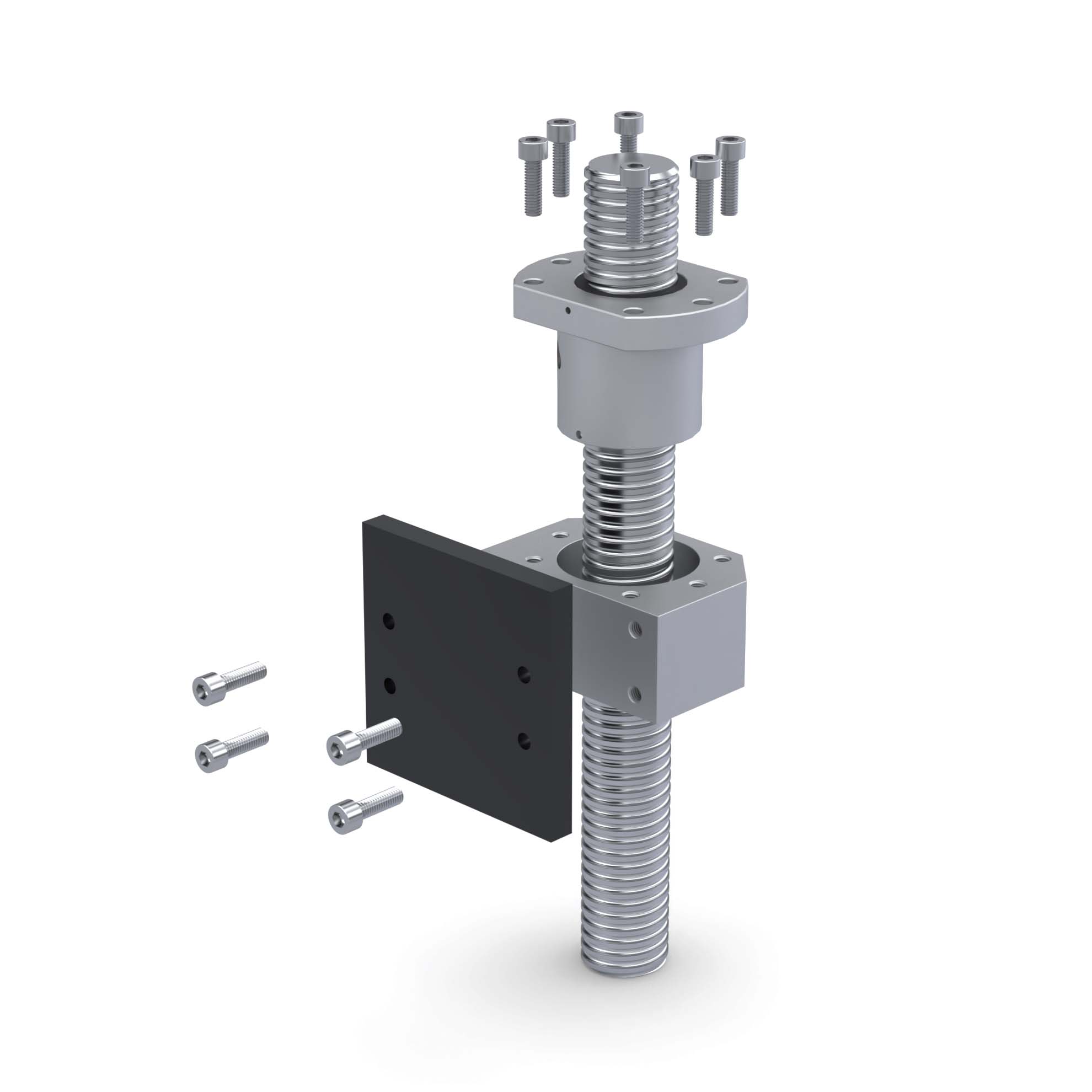

Схема сборки гайки ШВП SFU3205 с держателем гайки MGD32
3 800.00 руб. от 1 шт.
( -2 % )
3 724.00 РУБ.
от 2 шт.
( -4 % )
3 648.00 РУБ.
от 5 шт.
( -6 % )
3 572.00 РУБ.
от 15 шт.
( -8 % )
3 496.00 РУБ.
от 25 шт.
( -10 % )
3 420.00 РУБ.
от 35 шт.
( -12 % )
3 344.00 РУБ.
от 45 шт.
RSI
добавить
Наличие SFU3205 | Гайка ШВП 3205
НА СКЛАДЕ:
20 шт.
Калькулятор прогиба алюминиевого конструкционного профиля
КАЛЬКУЛЯТОР
ПРОГИБА ПРОФИЛЕЙ
Перейти к комплектам крепежей
Подобрать комплекты сопутствующих
крепежных элементов

Файлы для скачивания | чертежи | 3D-Модели

1. SFU3205 | Гайка ШВП 3205 (3D-модель).STEP
Скачать
2. SFU3205 | Гайка ШВП 3205 (Чертеж).PDF
Скачать

Описание

Гайка шарико-винтовой передачи для ходового винта 3205 диаметром 32 мм с шагом 5 мм. Наиболее распространены при производстве станков.
ШВП SFU3205 имеет низкий стартовый момент и высокую жесткость системы в целом, что обеспечивает точное и плавное перемещение и приводит к низкому шуму хода.
Характеристики: Типоразмер 32-05
Диаметр шариков 3.175 мм
Грузоподъемность дин. 1920 кгс
Грузоподъемность стат. 6300 кгс
Точность C7 (JIS)
Фланец DIN 69051 B (ISO 3408)
Осевая жесткость 54 кгс/мкм

Характеристики

Артикул:
 SFU3205
Вес, кг:
 0,618

Комплекты сопутствующих крепежных элементов для арт. SFU3205

▼
К гайке ШВП
Вариант 1
▼
руб./комлпект.
1. Винт М6х30 DIN912 (полуцилиндр) кл.пр. 8.8 - 6 шт.
добавить комплект
( в наличии )
6 шт.
