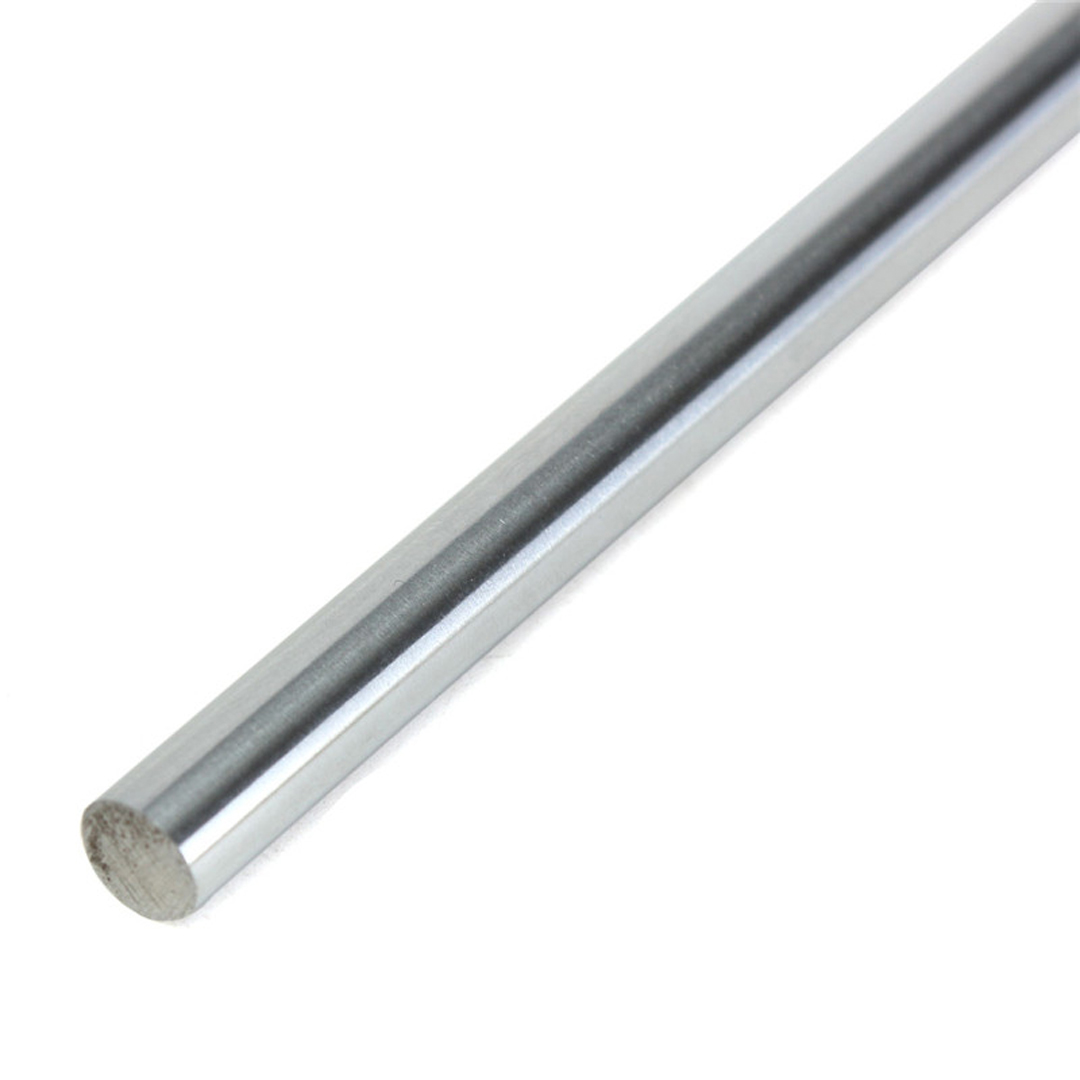

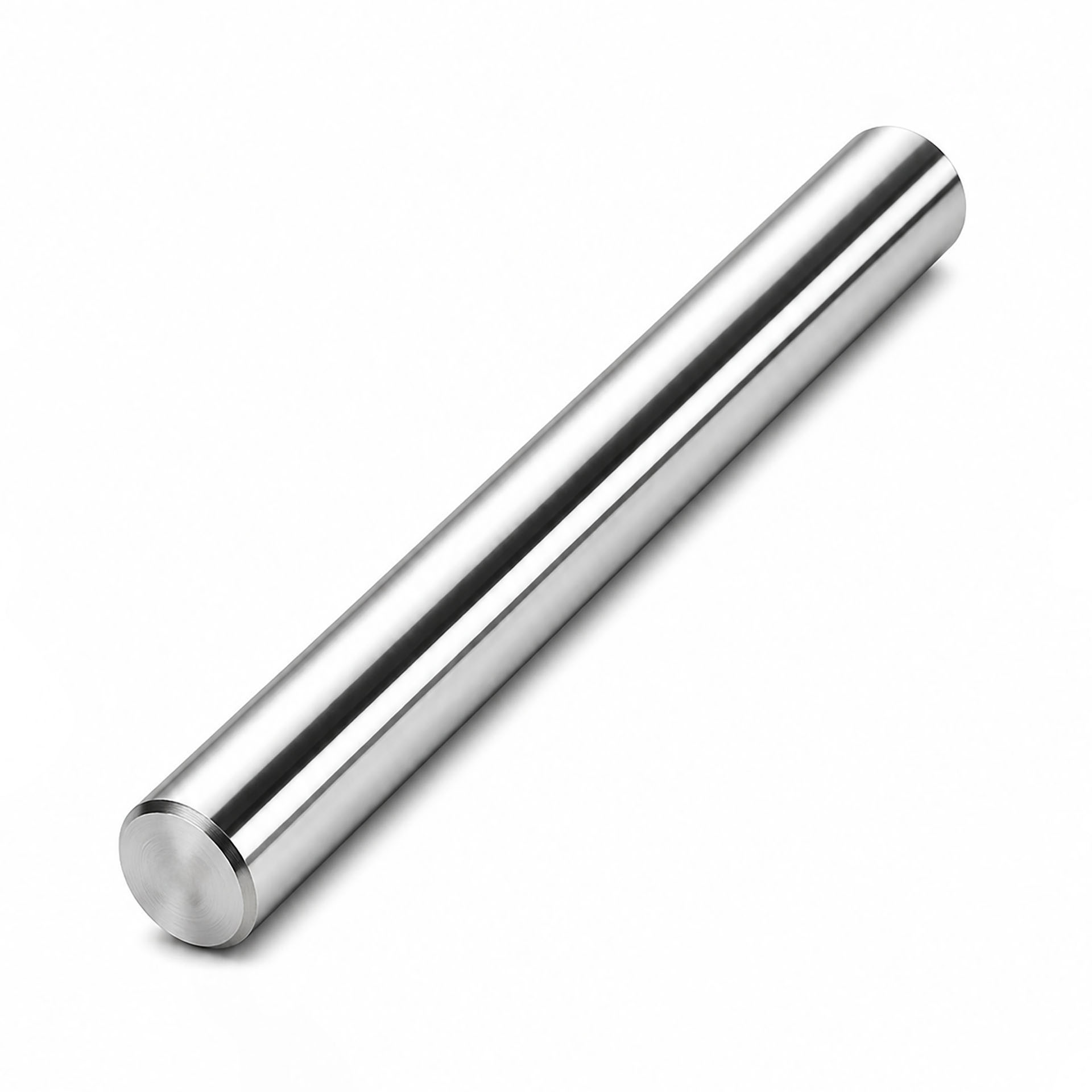

Вал полированный 12 мм

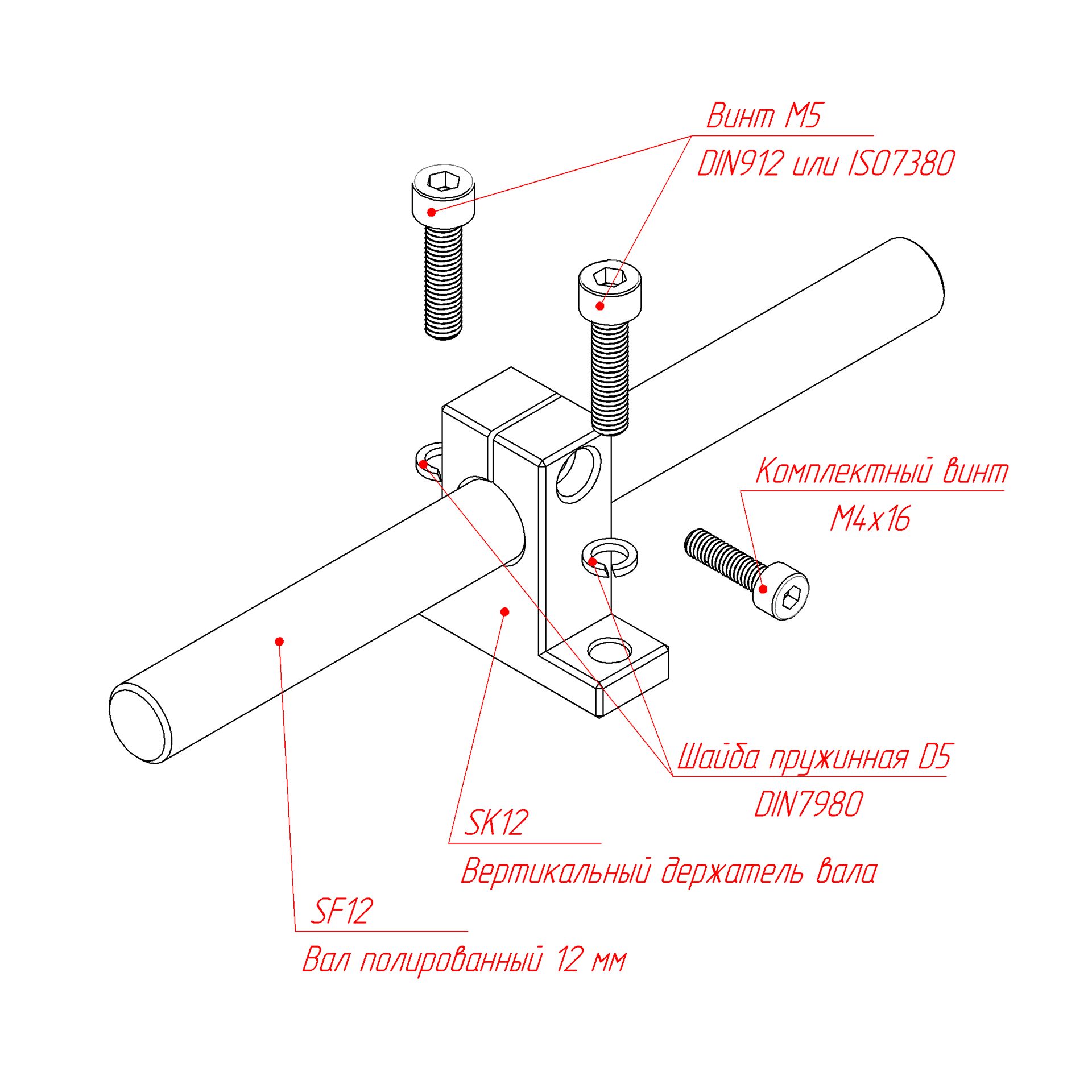

Установка полированного вала в вертикальный держатель

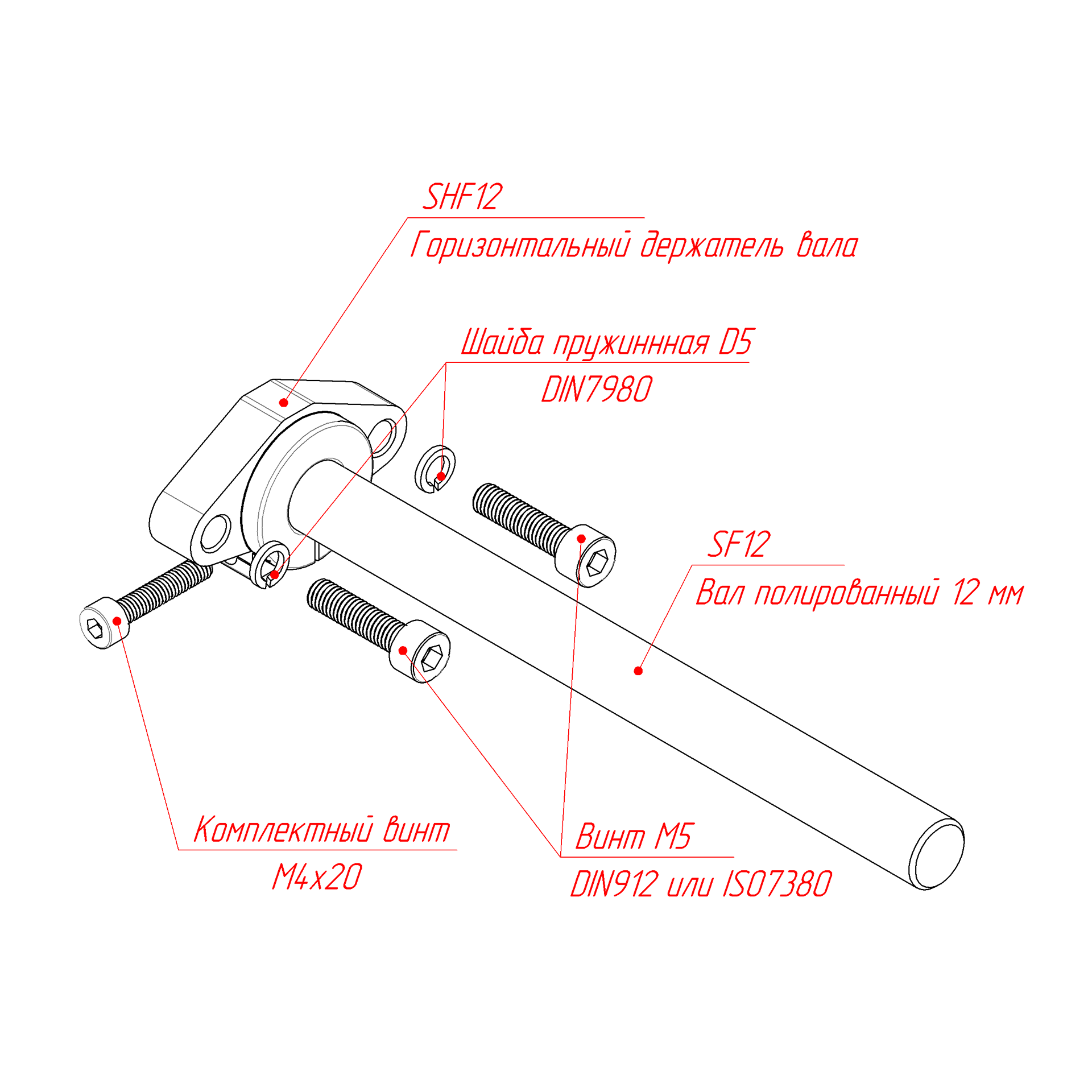

Схема монтажа полированного вала при помощи горизонтального держателя

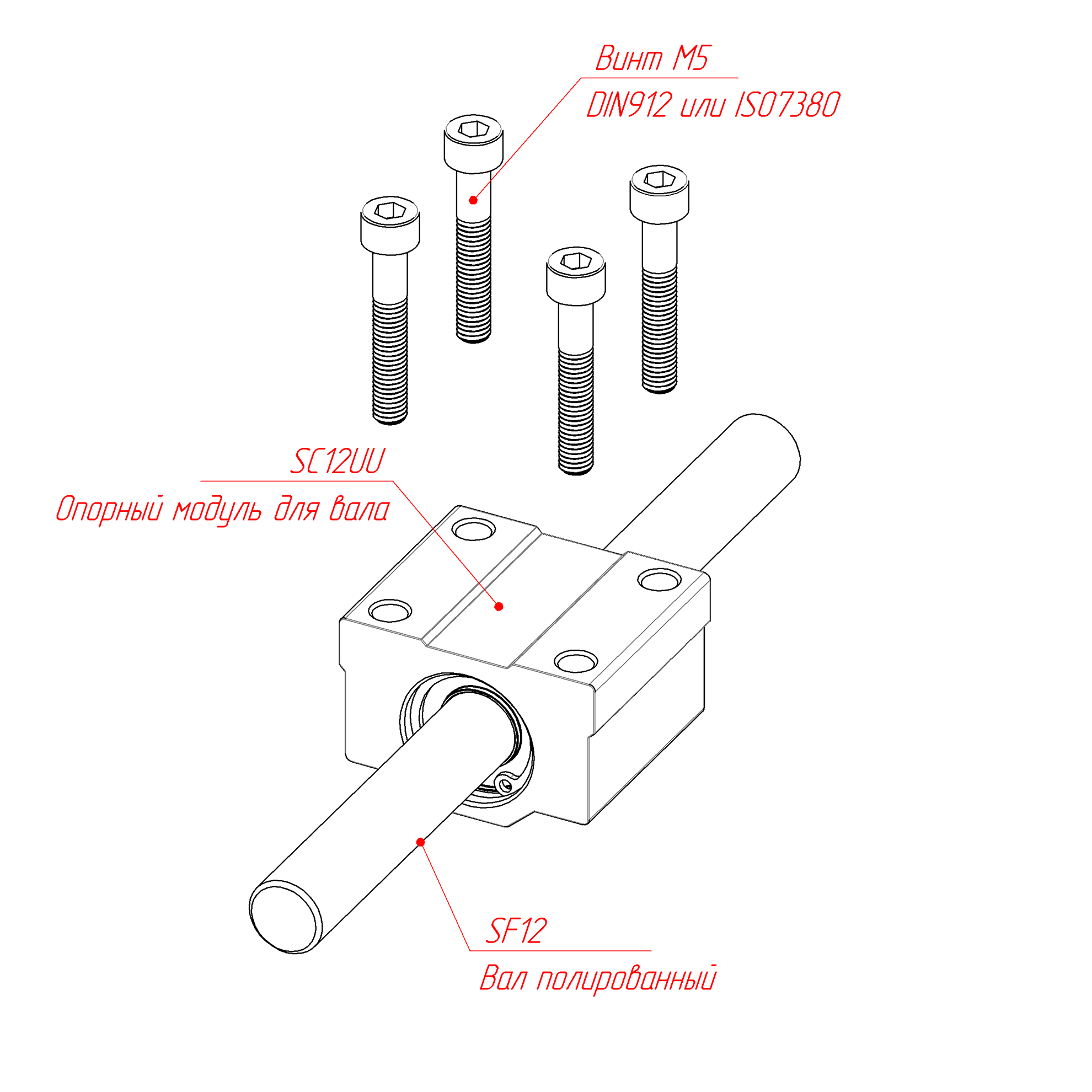

Схема установки полированного вала SF12 в опорный модель SC12UU

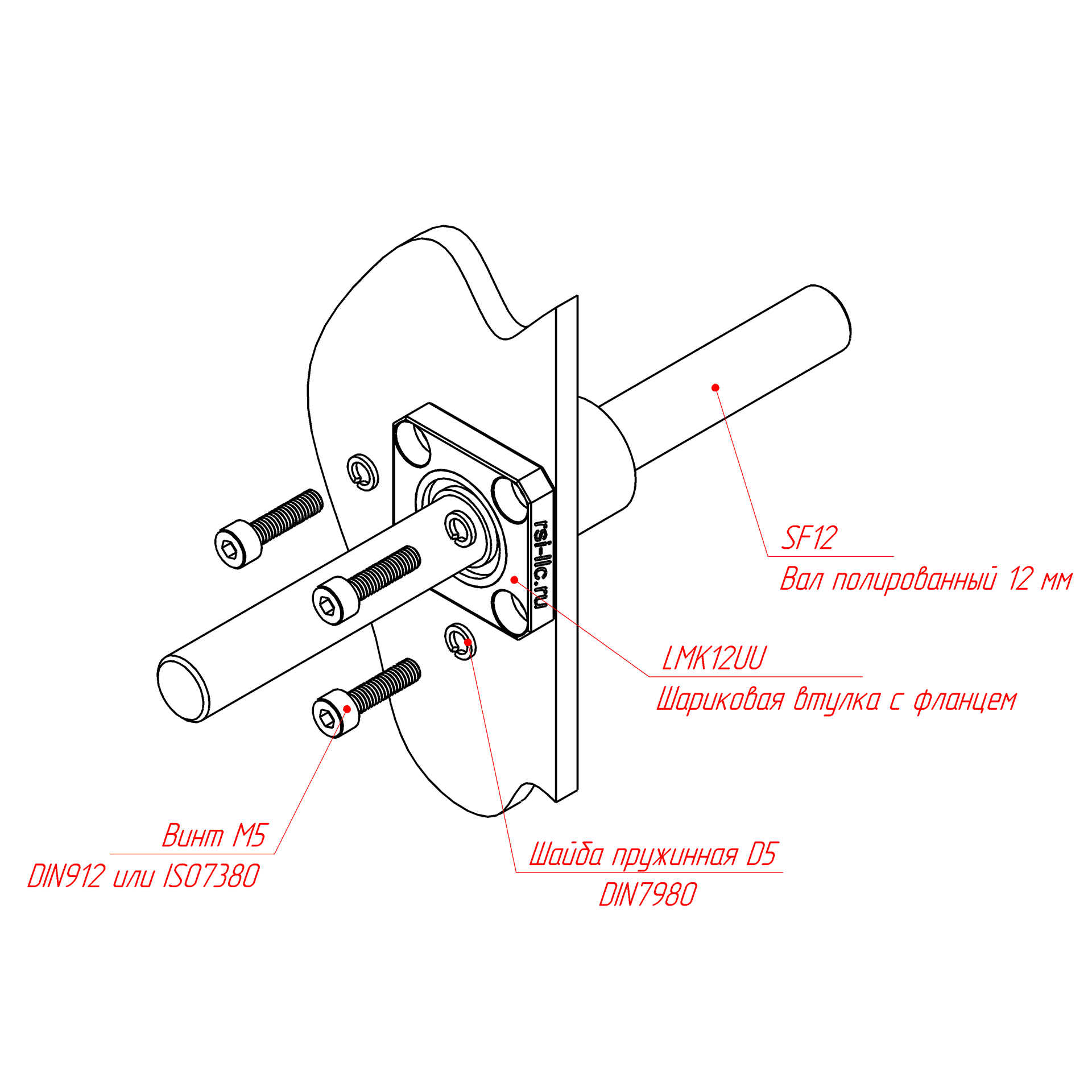

Схема установки вала полированного SF12 в шариковую втулку с фланцем

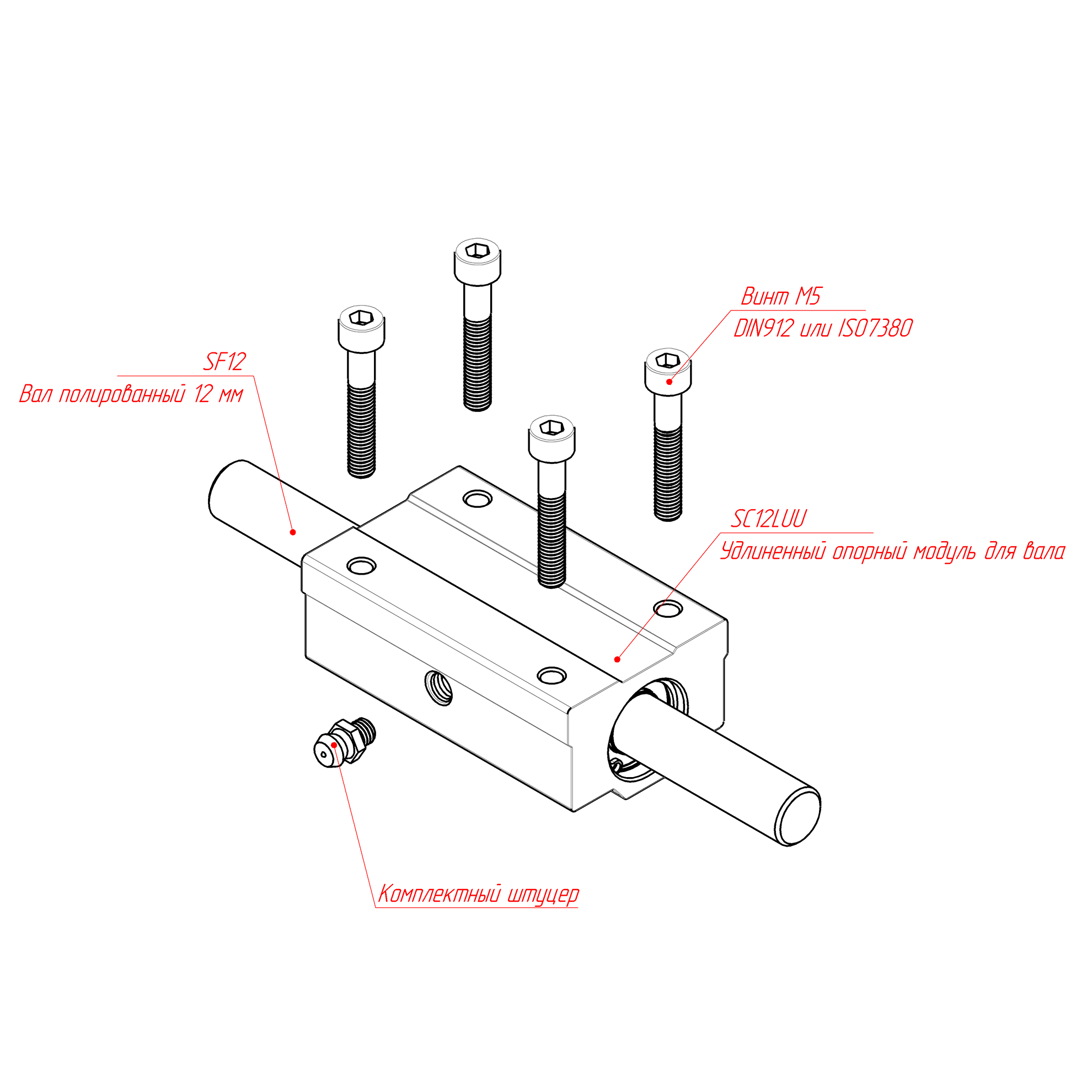

Монтажная схема установки полированного вала SF12 в удлиненный опорный модуль

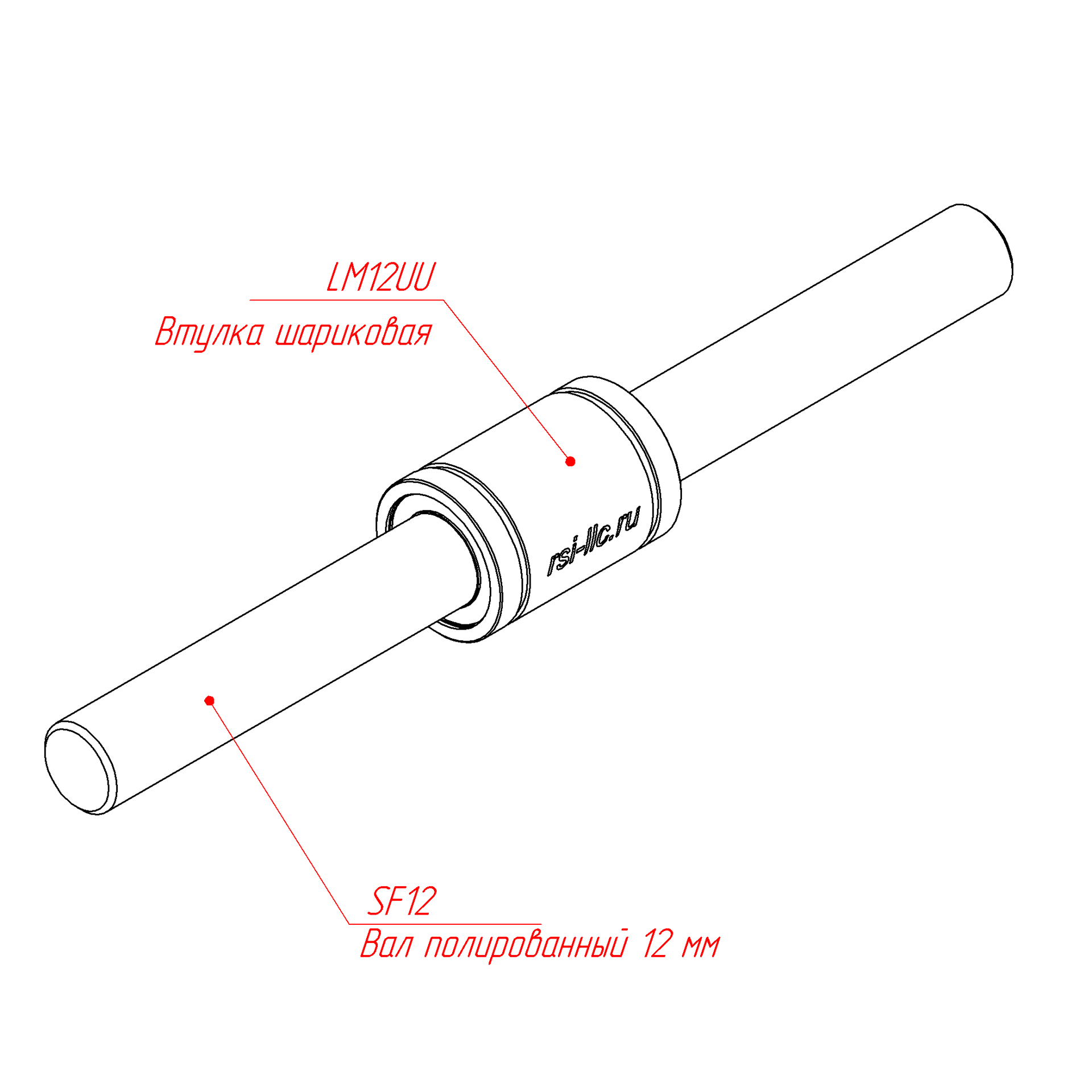

Установка полированного вала во втулку LM12UU

960.00 руб. от 1 м.

( -5 % )	912.00 РУБ.	от 10 м.
( -10 % )	864.00 РУБ.	от 50 м.
( -15 % )	816.00 РУБ.	от 100 м.

Купить целыми хлыстами без распила:

Выберите длину

Кол-во отрезков

добавить

Купить с резкой в размер

НА СКЛАДЕ
≈ 300 м.

КАЛЬКУЛЯТОР
ПРОГИБА ПРОФИЛЕЙ

Видео о товаре:

Просмотреть ▼

Добавьте необходимые отрезки и рассчитайте карту распила

мм.

—

шт.

мм.

—

шт.

мм.

—

шт.

мм.

—

шт.

мм.

—

шт.

Цена 1 реза ( для арт. SF12 ): 25 руб.

Ширина реза: 5 мм.

Кратность продажи: 1000 мм

Минимальная длина ликвидного остатка: 1000 мм

Торцевать перед распилом ( – 80 мм) ≈ по 40 мм с каждого края.
Актуально для анодированных профилей, с целью удаления контактных пятен

Ошибка! Укажите длину хотя бы одного отрезка!

Описание

Валы полированные из подшипниковой конструкционной стали, используются как цилиндрические направляющие.

Поверхность вала закалена до твердости 60 HRC. Глубина закалки не менее 8% диаметра вала.

Рез осуществляется абразивной отрезной пилой, в следствие чего:

Точность реза составляет ±3мм. Кроме этого, заказанная длина может быть на 10 мм короче (толщина диска + биение отрезной пилы). Угол реза в 90 градусов не гарантируется. На концах возможны цвета побежалости. Просьба учитывать эти условия при заказе продукции.

Для получение большей точности предусмотрите соответствующий припуск в заявке, для последующей самостоятельно обработки в точный размер.

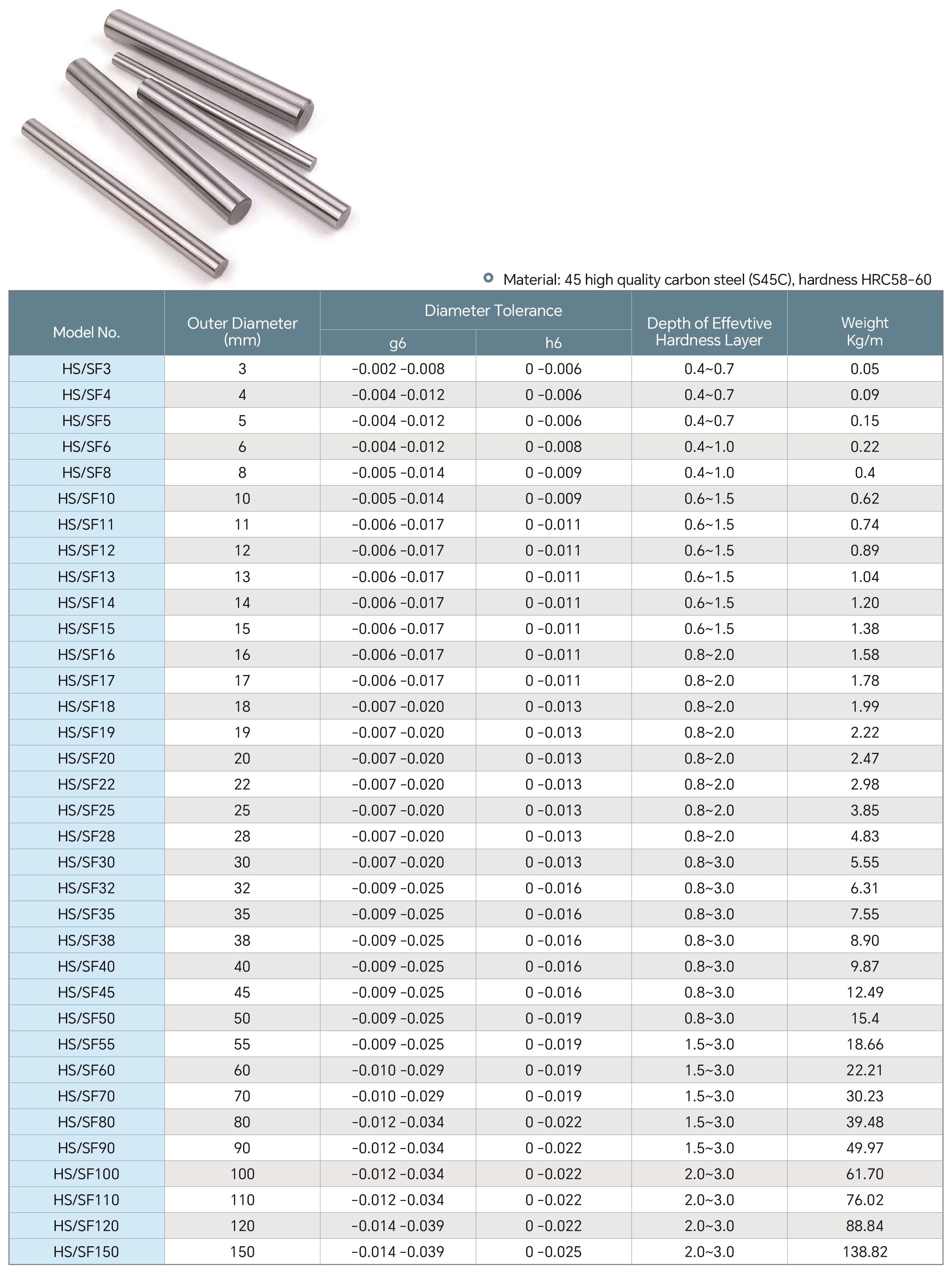

Характеристики

Артикул:	SF12
Длина профиля(макс), мм:	3000
Материал:	Сталь полированная каленая HRC 60
Вес, кг/м:	0.882
