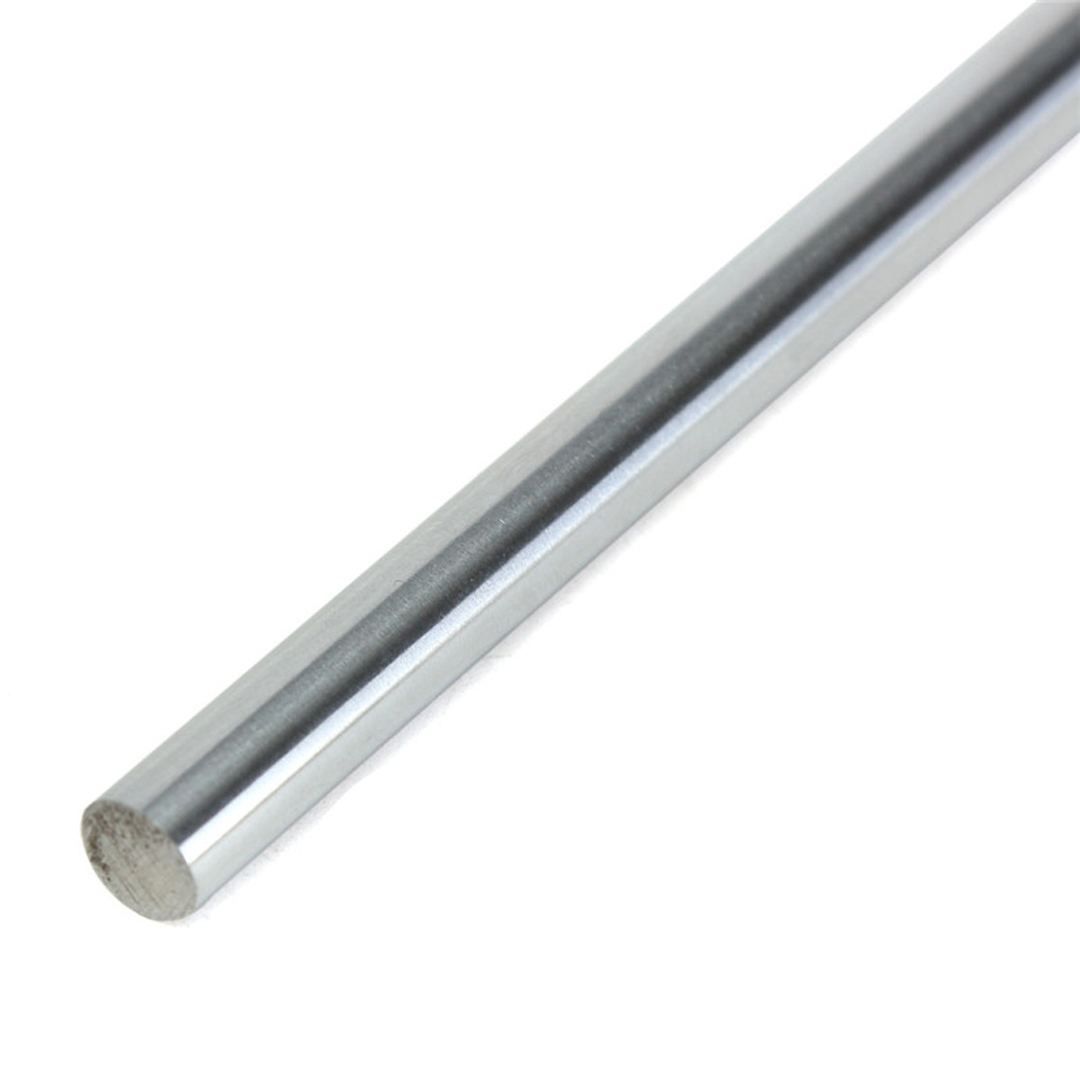

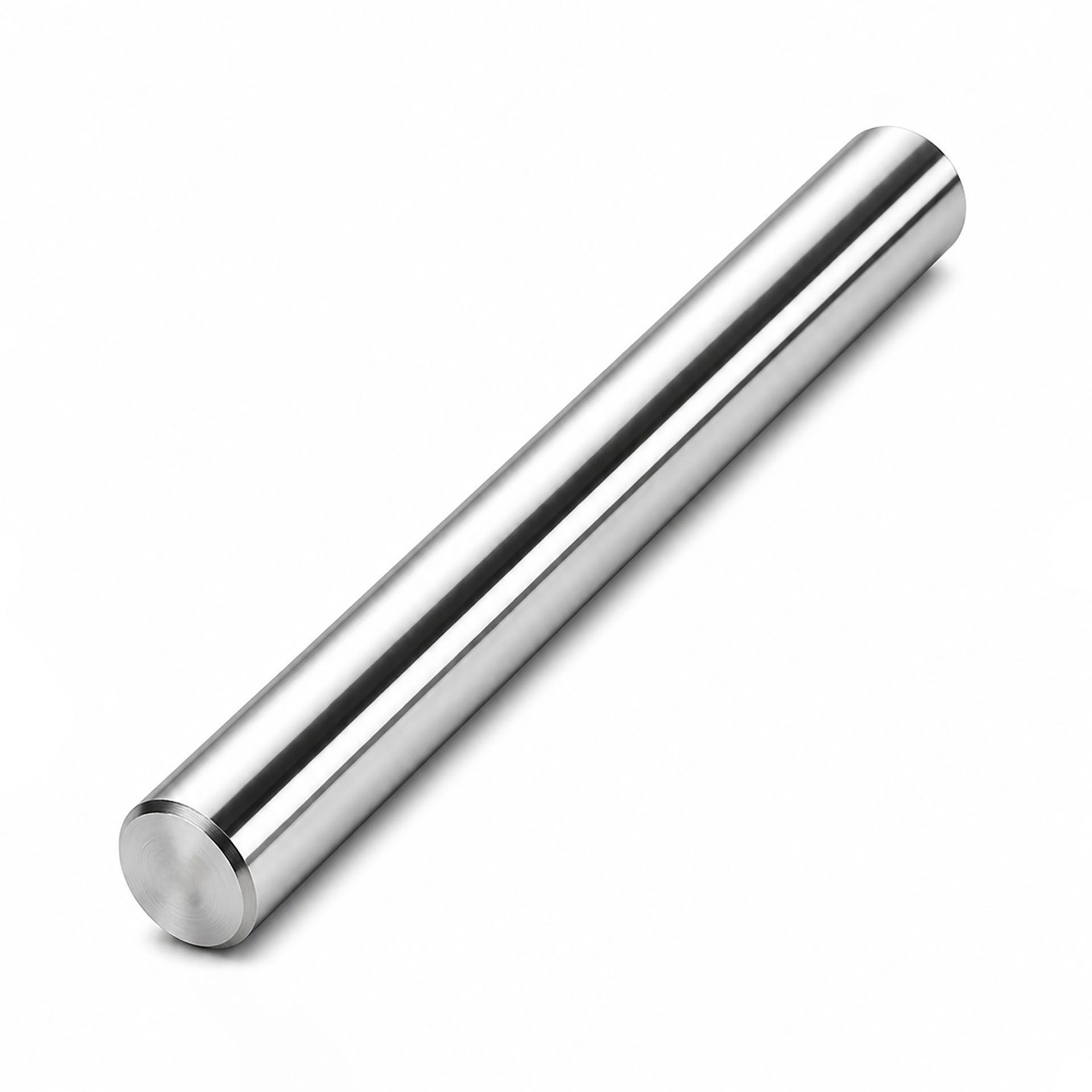

Вал полированный 10 мм

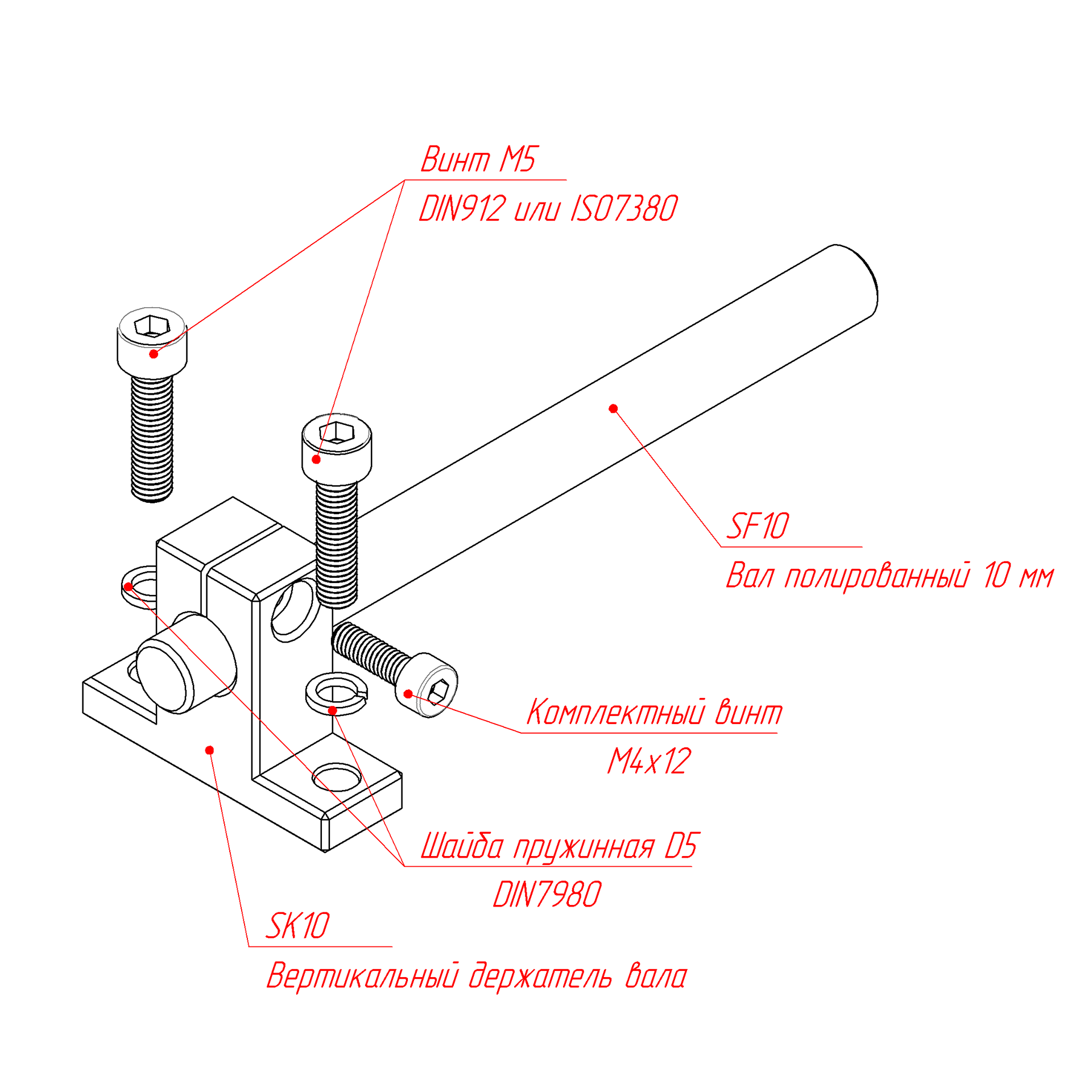

Схема установки вала SF10 в вертикальный держатель вала

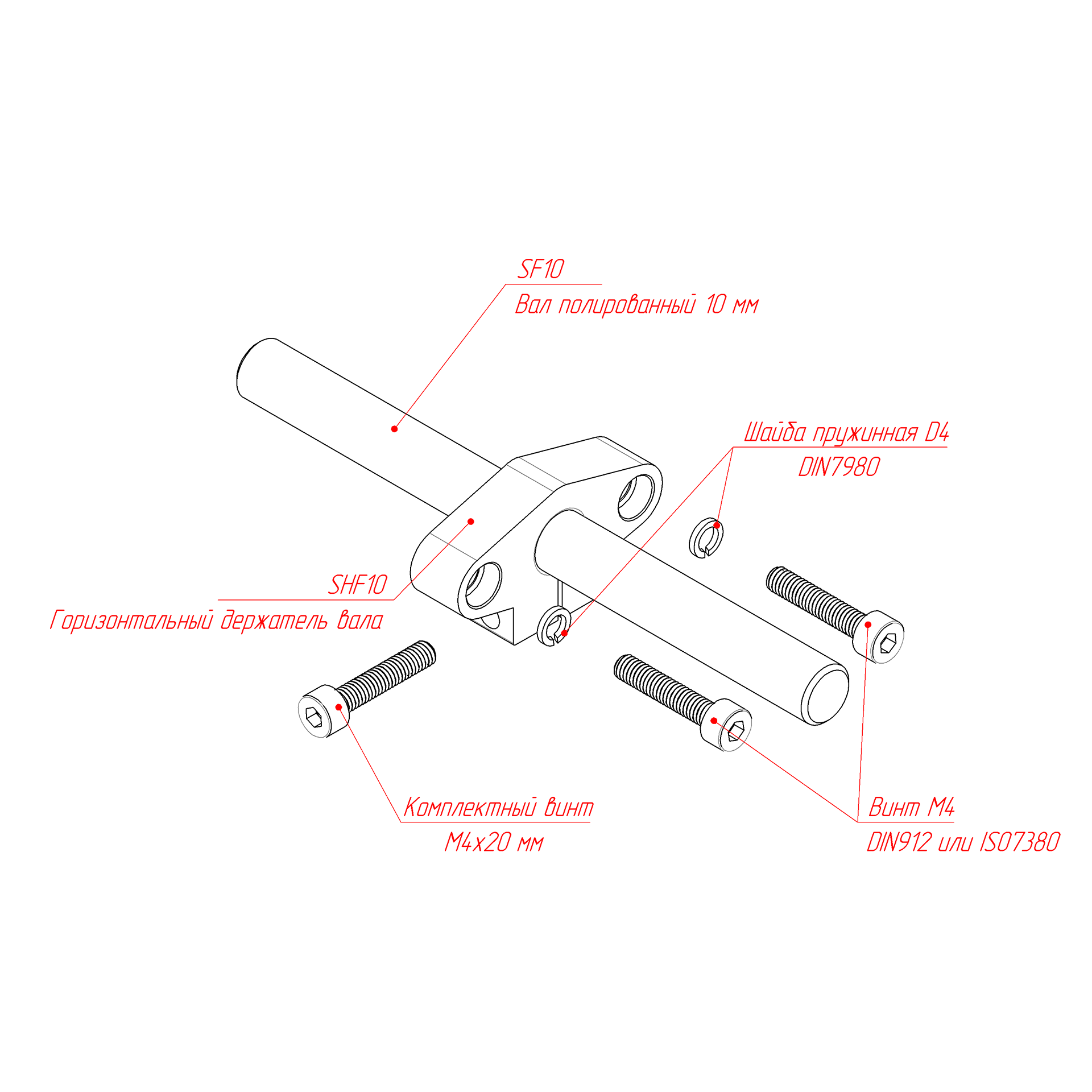

Схема установки полированного вала SF10 в горизонтальный держатель SHF10

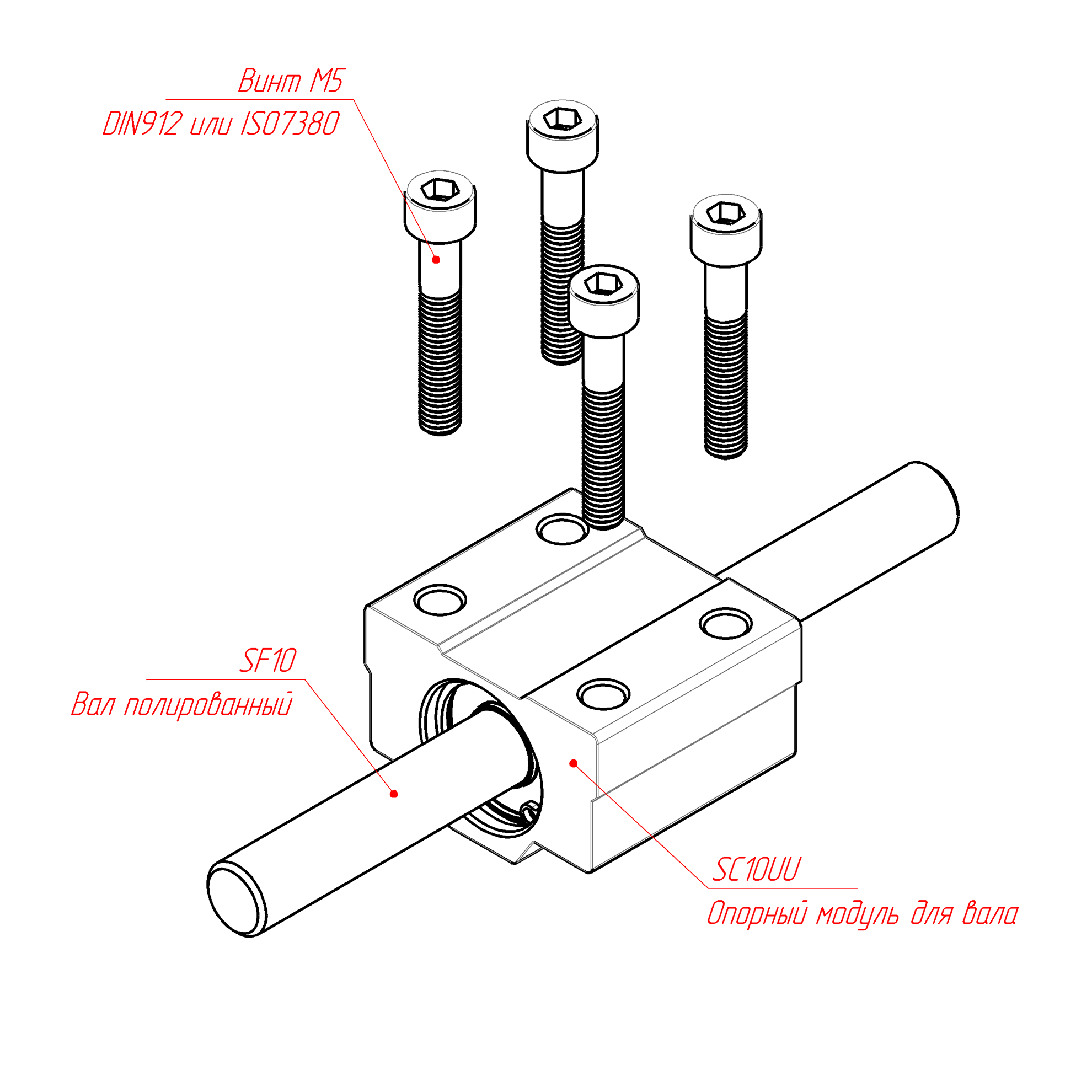

Схема сборки опорного модуля для вала SC10UU с полированным валом

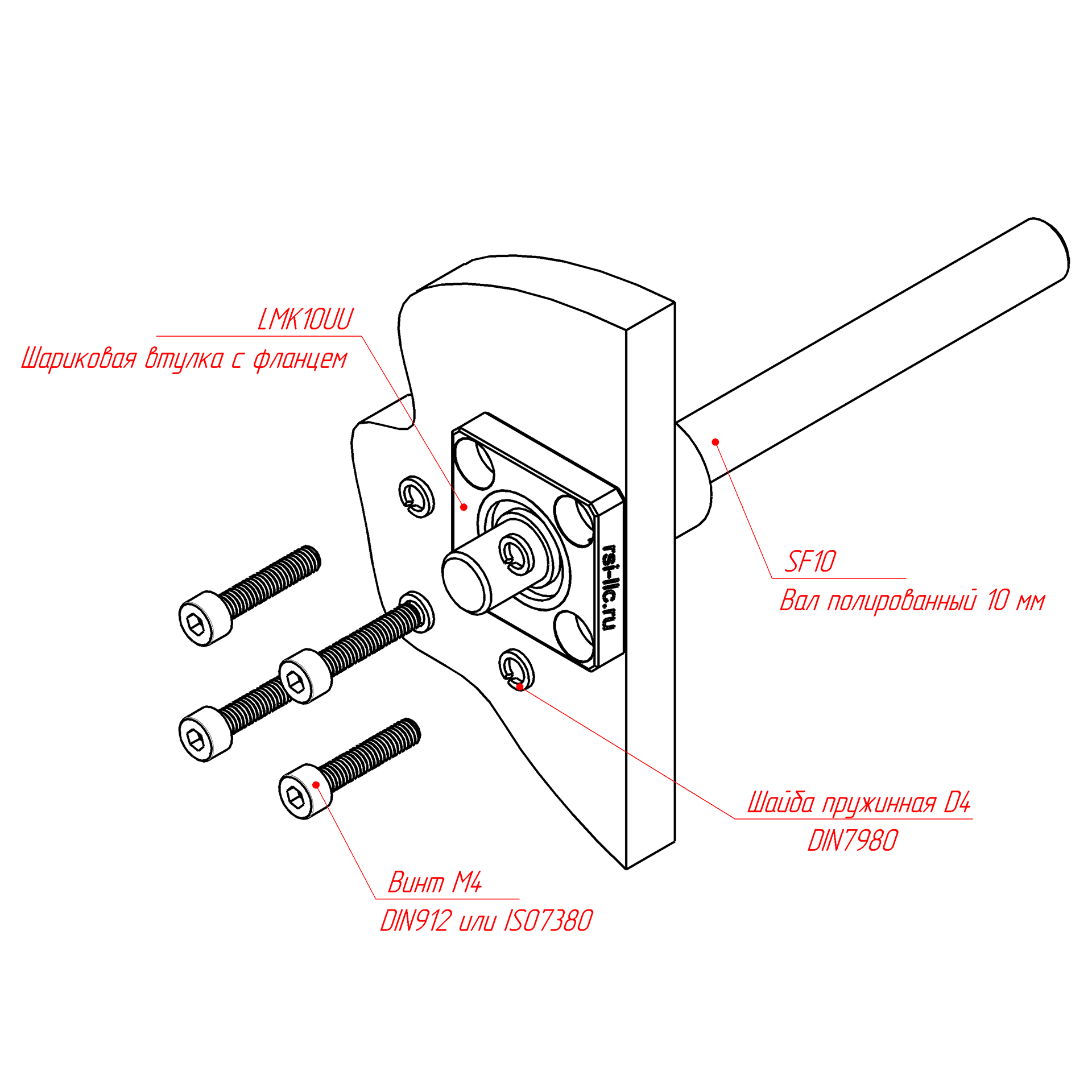

Схема установки полированного вала при помощи шариковой втулки с фланцем

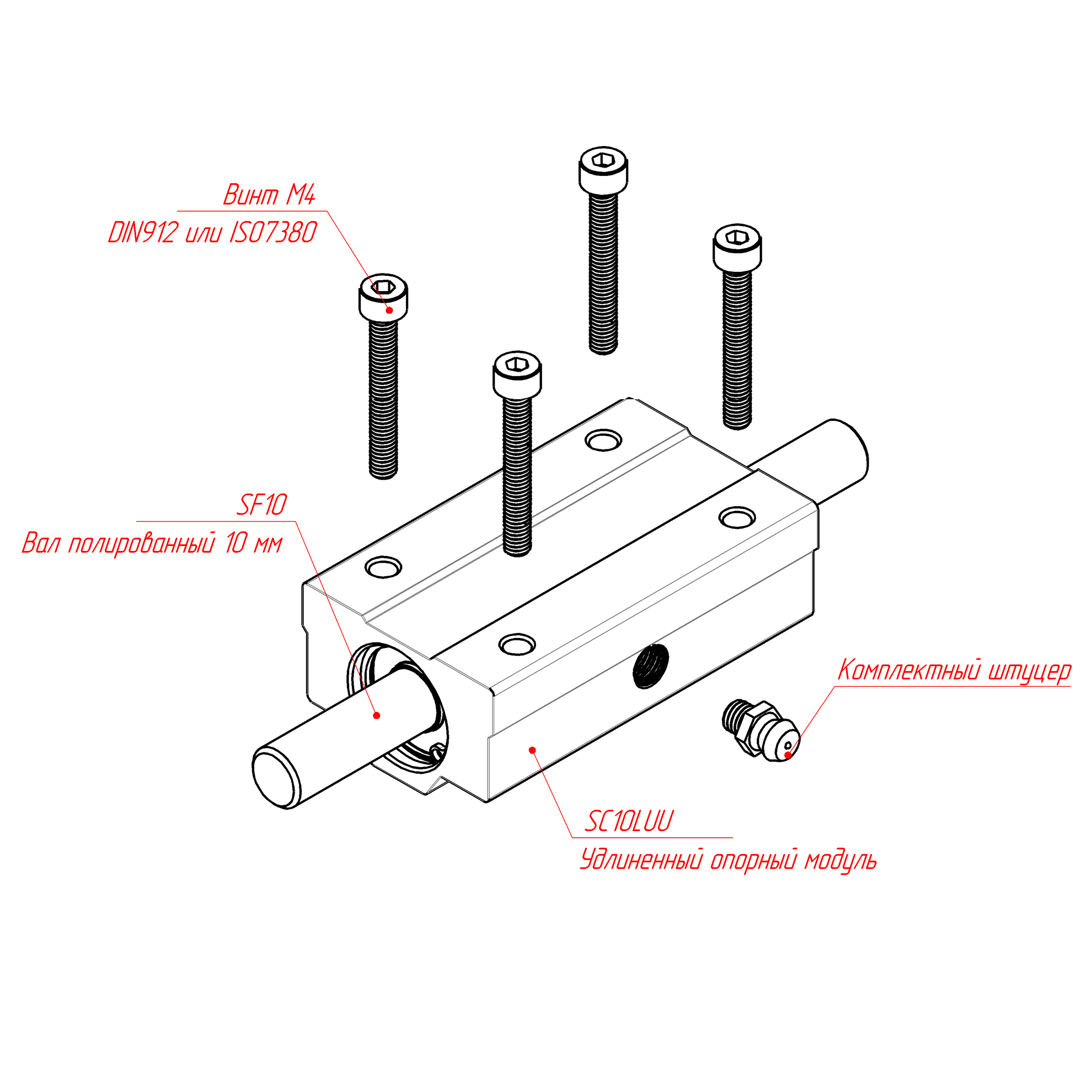

Схема установки удлиненного опорного модуля SC10LUU для закрепления вала SF10

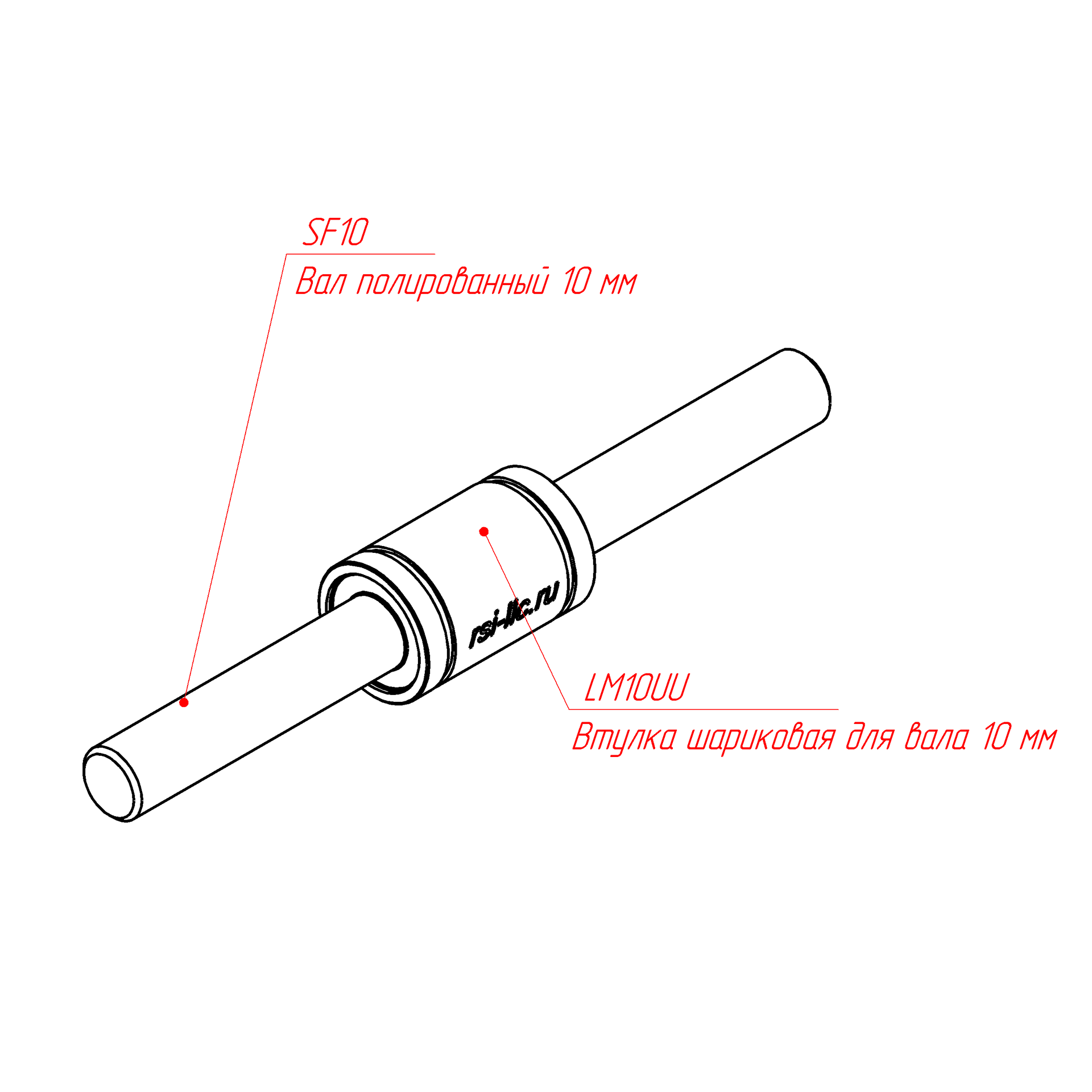

Пример установки полированного вала d10 в шариковую втулку LM10UU

720.00 руб. от 1 м.

( -5 % )	684.00 РУБ.	от 10 м.
( -10 % )	648.00 РУБ.	от 50 м.
( -15 % )	612.00 РУБ.	от 100 м.

Купить целыми хлыстами без распила:

Выберите длину

Кол-во отрезков

добавить

Купить с резкой в размер

НА СКЛАДЕ
≈ 300 м.

КАЛЬКУЛЯТОР
ПРОГИБА ПРОФИЛЕЙ

Видео о товаре:

Просмотреть ▼

Добавьте необходимые отрезки и рассчитайте карту распила

мм.

—

шт.

мм.

—

шт.

мм.

—

шт.

мм.

—

шт.

мм.

—

шт.

Цена 1 реза ( для арт. SF10 ): 25 руб.

Ширина реза: 5 мм.

Кратность продажи: 1000 мм

Минимальная длина ликвидного остатка: 1000 мм

Торцевать перед распилом ( – 80 мм) ≈ по 40 мм с каждого края.
Актуально для анодированных профилей, с целью удаления контактных пятен

Ошибка! Укажите длину хотя бы одного отрезка!

Описание

Валы полированные из подшипниковой конструкционной стали, используются как цилиндрические направляющие.

Поверхность вала закалена до твердости 60 HRC. Глубина закалки не менее 8% диаметра вала.

Продается отрезками кратными 500 мм.

Рез осуществляется абразивной отрезной пилой, в следствие чего:

Точность реза составляет ±3мм. Кроме этого, заказанная длина может быть на 10 мм короче (толщина диска + биение отрезной пилы). Угол реза в 90 градусов не гарантируется. На концах возможны цвета побежалости. Просьба учитывать эти условия при заказе продукции.

Для получение большей точности предусмотрите соответствующий припуск в заявке, для последующей самостоятельно обработки в точный размер.

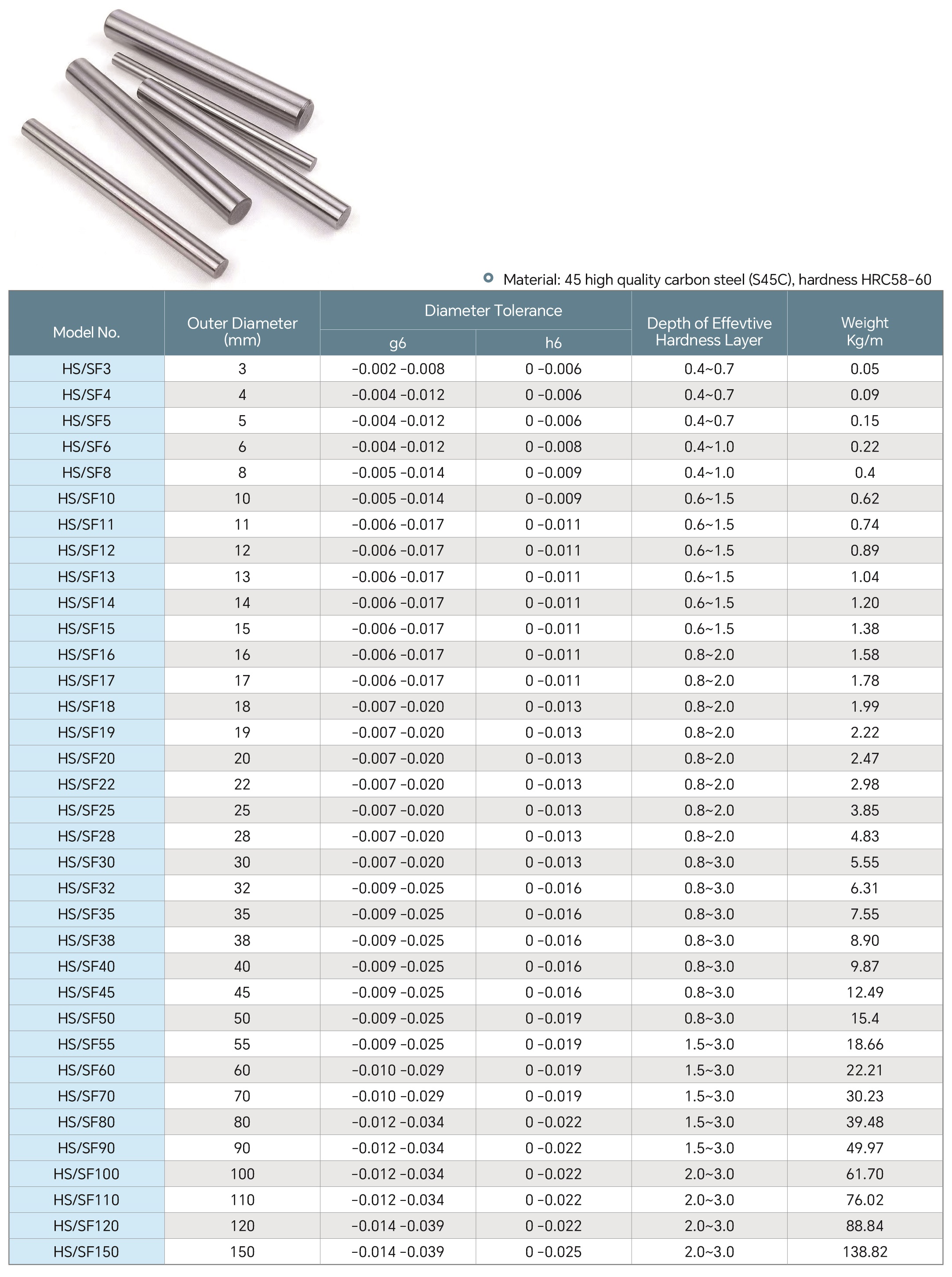

Характеристики

Артикул:	SF10
Длина профиля(макс), мм:	2000
Материал:	Сталь полированная каленая HRC 60
Вес, кг/м:	0.613
