545.00 руб. от 1 шт.
RSI
Количество
Наличие 84100150s | Стальной угловой соединитель 100х150, 135 град, 12 отв.
ПОД
ЗАКАЗ
Наличие 84100150s | Стальной угловой соединитель 100х150, 135 град, 12 отв.
Товар отсутствует или в наличии недостаточно?
Срок под заказ: 1-3 рабочих дня

Описание

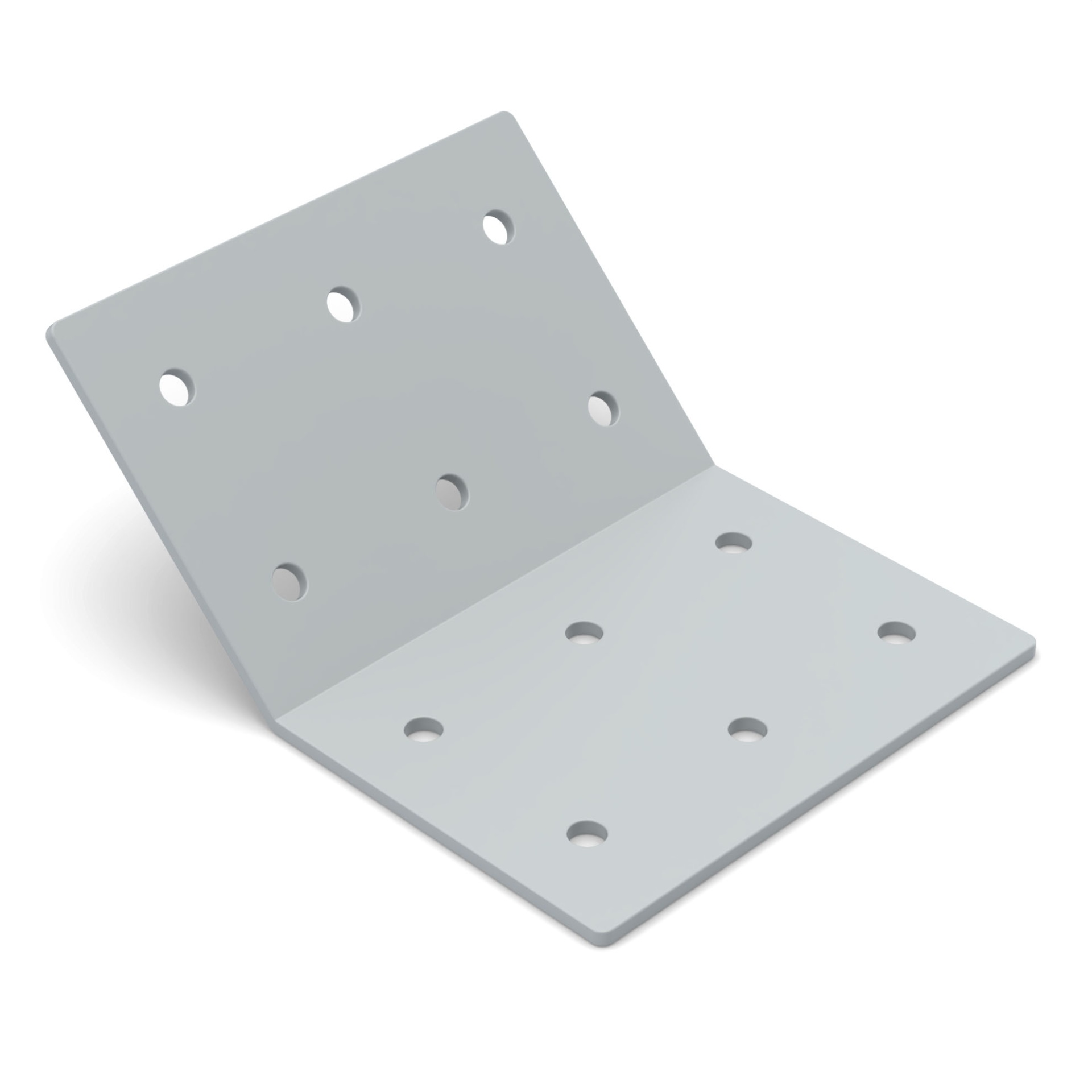

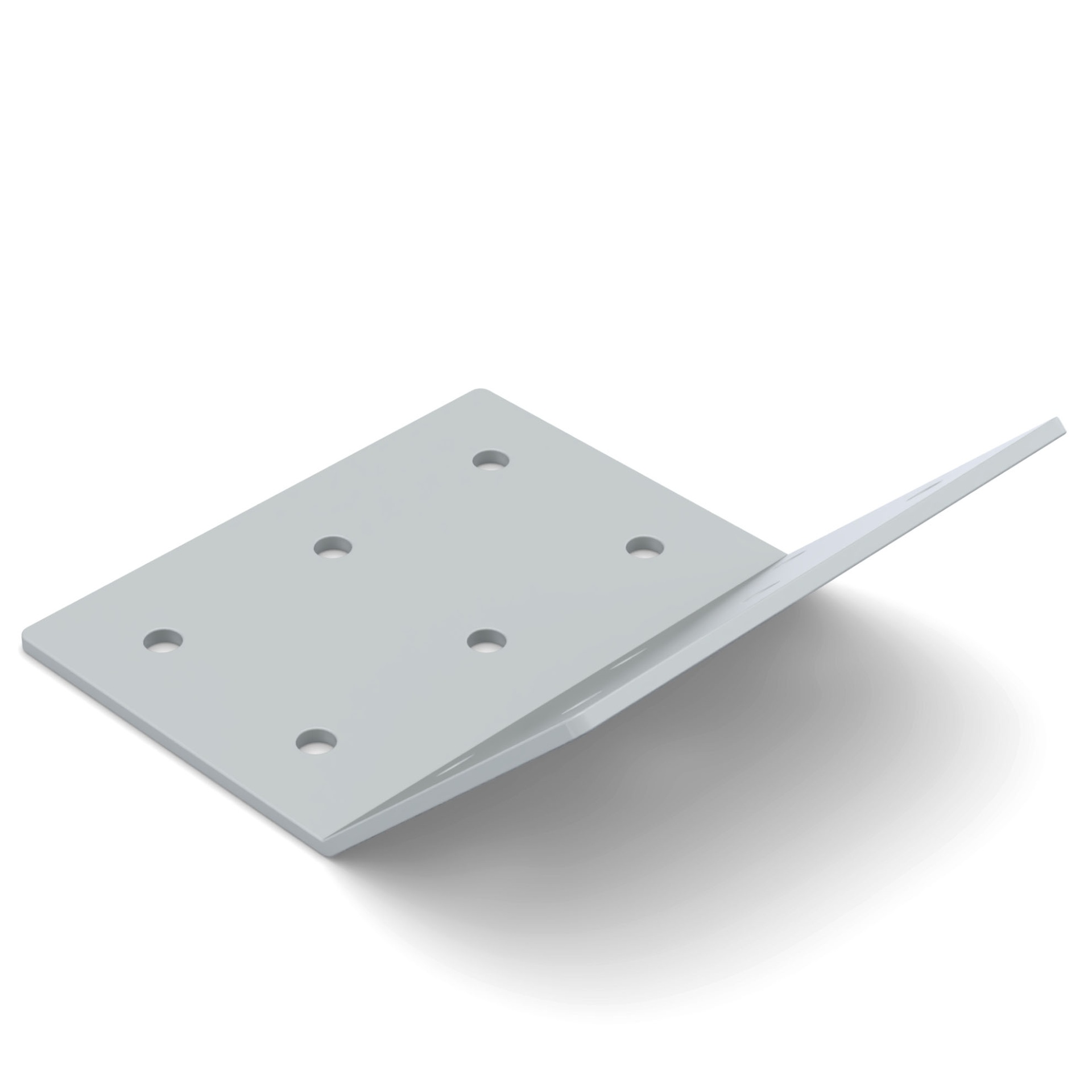

Стальной угловой соединитель 100х150 мм 135 градусов, 16 отверстий. Выполнен из стали 4мм с последующей порошковой окраской.

Загрузить:
- 3D модель (84100150s.step)

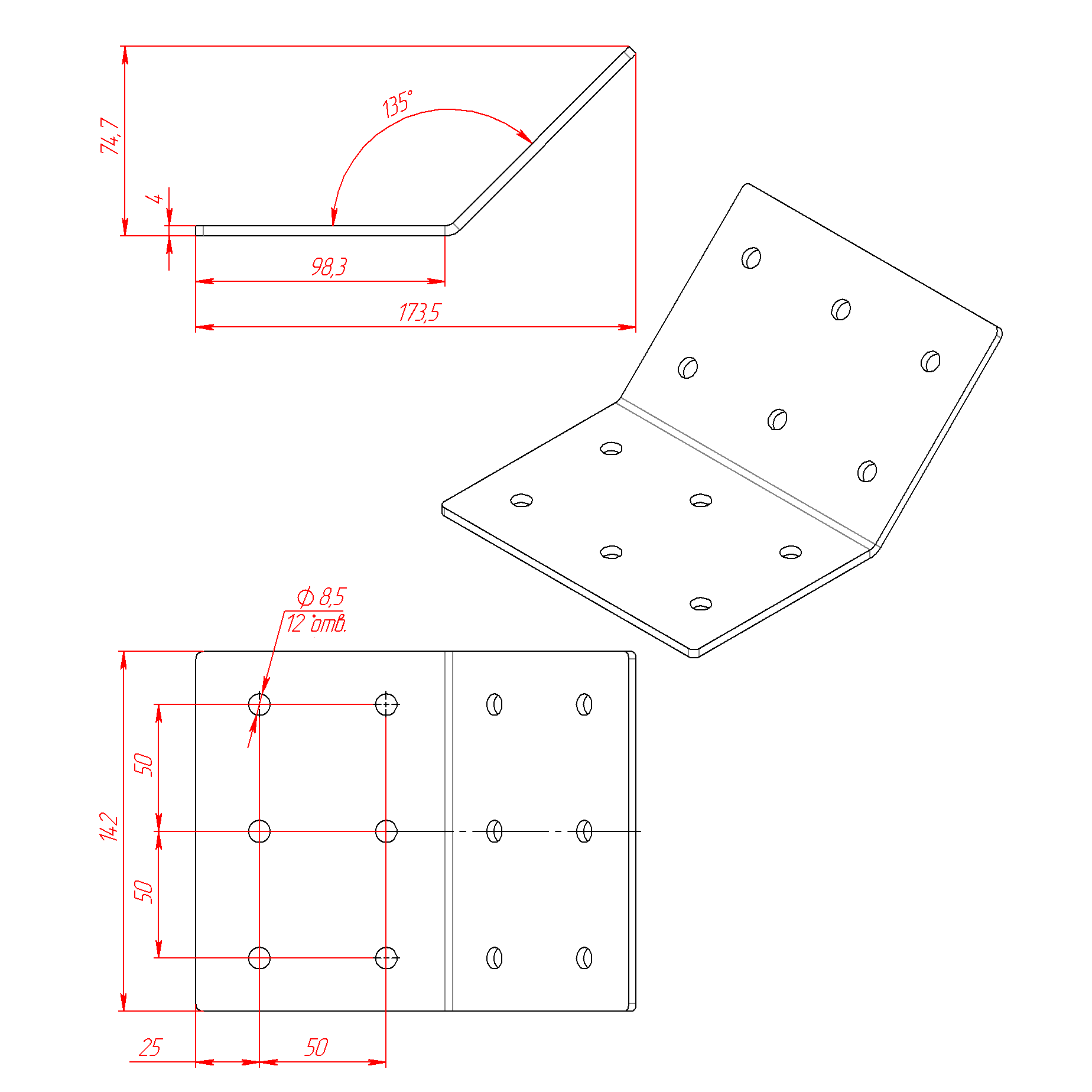

- Чертеж  (84100150s.pdf)
Не забудьте купить крепеж для углового соединителя арт. 84100150s:

Вариант 1:
1. Винт М8х20 ISO7380 - 12 шт.
2. Сухарь пазовый c прижимным шариком, паз 10, М8, арт. 5061 или Сухарь пазовый, паз 10, М8, арт. 5074 - 12 шт.
3. Шайба D8 увеличенная DIN9021 - 12 шт.

Вариант 2:
1. Болт Т-образный М8х20, арт. 5030 - 12 шт.
2. Шайба увеличенная D8 DIN9021 - 12 шт.
3. Гайка шестигранная М8 DIN934 - 12 шт.

Характеристики

Артикул:
84100150s
Профили:
с пазом 10 мм, 50х50, 50х100, 100х100
Материал:
Сталь 4 мм + Порошковая покраска
Вес, кг:
0,870
Цвет:
Серый
