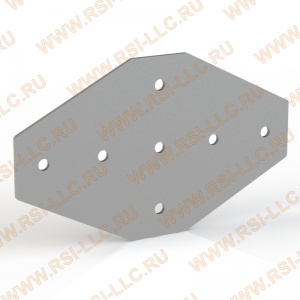

Х-9-45 | Соединительная пластина Х-типа 9 отверстий, серия 45

Стальная пластина для профиля серии 45, 9 отверстий

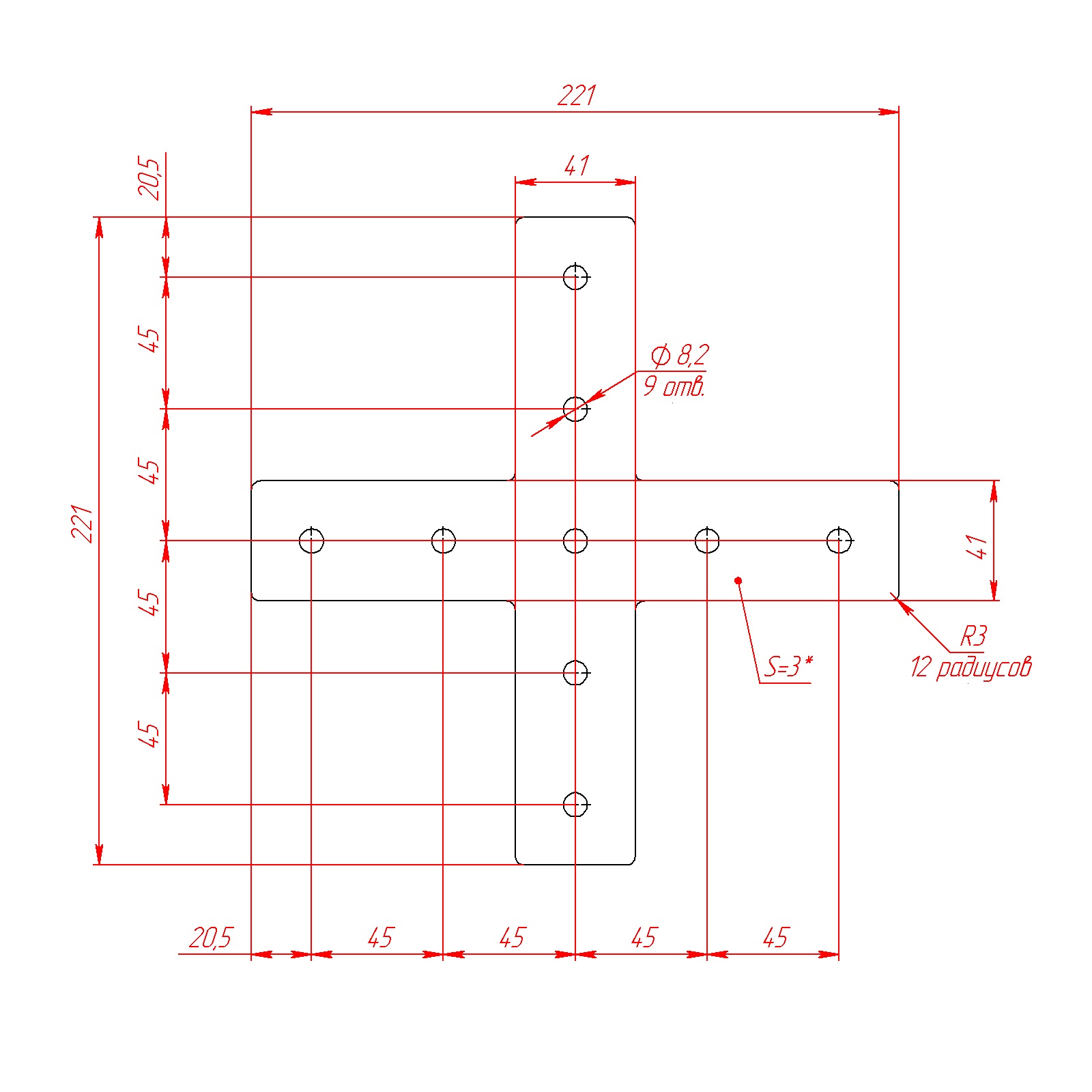

Чертёж соединительной пластины Х-9-45
535.00 руб. от 1 шт.
( -3 % )
518.95 РУБ.
от 10 шт.
( -5 % )
508.25 РУБ.
от 50 шт.
( -8 % )
492.20 РУБ.
от 100 шт.
RSI
Количество
добавить
Наличие Х-9-45 | Соединительная пластина Х-типа 9 отверстий, серия 45
ПОД
ЗАКАЗ
Калькулятор прогиба алюминиевого конструкционного профиля
КАЛЬКУЛЯТОР
ПРОГИБА ПРОФИЛЕЙ
Наличие Х-9-45 | Соединительная пластина Х-типа 9 отверстий, серия 45
Товар отсутствует или в наличии недостаточно?
Срок под заказ: от 1 до 3 рабочих дней

Описание

Цена указана за 1 шт. с НДС
Загрузить:
- 3D модель (Х-9-45.step)
- Чертеж (Х-9-45.pdf)
Не забудьте купить комплект крепежа к соединительной пластине арт. Х-9-45:

Вариант 1:
1. Винт М8х16 мм ISO 7380 (либо Винт М8х16 мм DIN 912) - 9 шт.
2. Сухарь пазовый М8-45 арт. 5074 (либо Сухарь пазовый М8 алюминиевый арт. 5074AL, либо Сухарь пазовый c прижимным шариком арт. 5061) - 9 шт.

Вариант 2:
1. Т-болт М8х16 (45) арт. 5029 - 9 шт.
2. Гайка с фланцем М8 DIN6923 (либо Гайка шестигранная М8 DIN934, либо Гайка с нейлоновым кольцом М8 DIN985) - 9 шт.

Вариант 3:
1. Винт М8х16 мм ISO 7380 (либо Винт М8х16 мм DIN 912) - 9 шт.
2. Т-гайка М8 паз 10 арт. 5018 - 9 шт.

Характеристики

Артикул:
 Х-9-45
Тип пластины:
 Х-типа
Профили:
 45х45, 45х90, 45х135, 45х180
Материал:
 Сталь 3 мм + порошковая покраска
Покрытие:
 Полимерное порошковое покрытие
Тип сырья:
 Первичное
Вес, кг:
 0,290
Цвет:
 Серый
