365.00 руб.
RSI

Цена за 1 шт.

Количество
Наличие Х-9-У-40 | Соединительная пластина Х-типа, усиленная, 9 отверстий, серия 40
НА СКЛАДЕ
> 1 шт.
Наличие Х-9-У-40 | Соединительная пластина Х-типа, усиленная, 9 отверстий, серия 40
Товар отсутствует или в наличии недостаточно?
Срок под заказ: от 1 до 3 рабочих дней

Описание

Цена указана за 1 шт. с НДС

Загрузить:
- 3D-модель (Х-9-У-40.step)

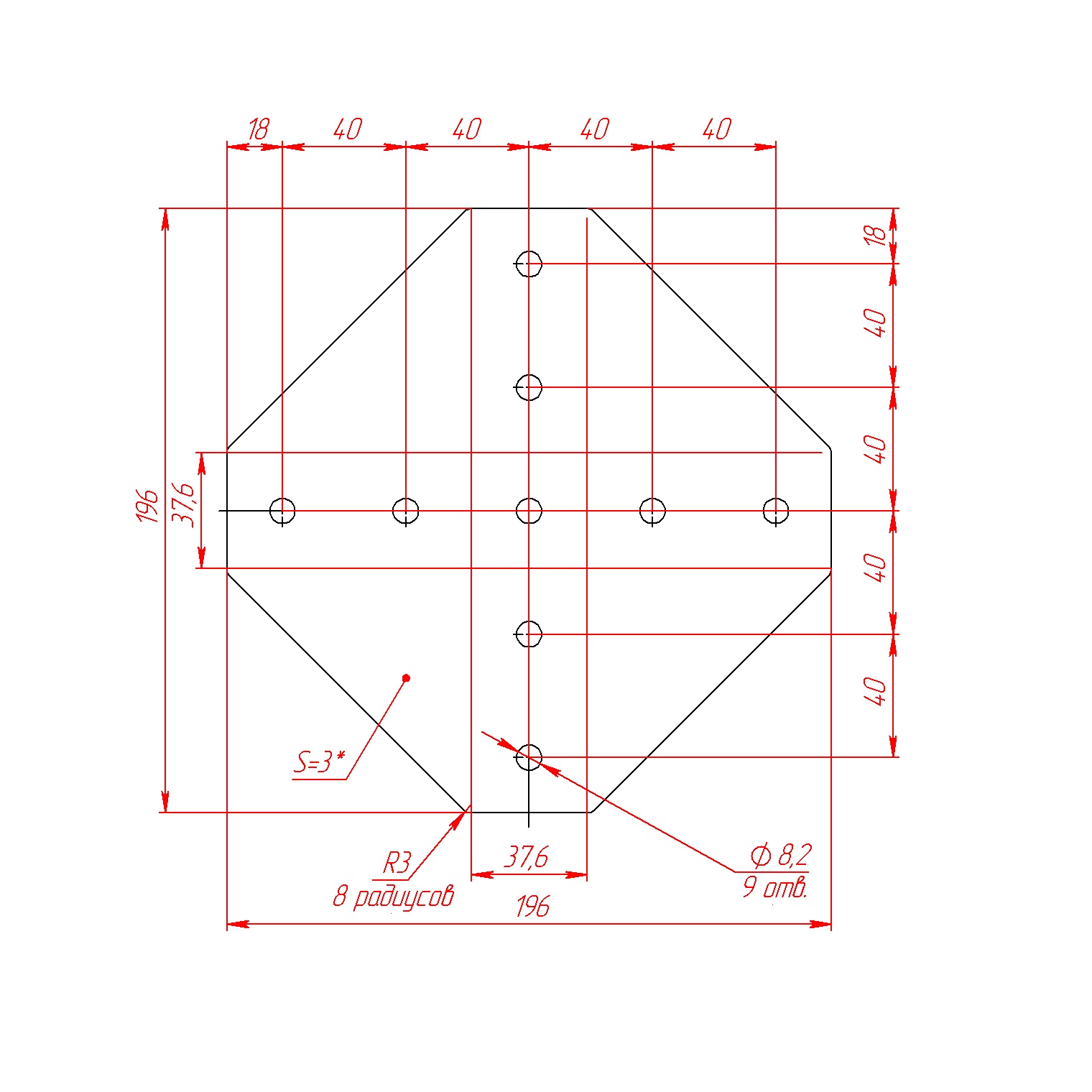

- Чертеж (Х-9-У-40.pdf)

Не забудьте купить комплект крепежа к соединительной пластине арт. Х-9-У-40!

Для паза 8 мм:

Вариант 1:
1. Винт М8х16 мм ISO 7380 - 9 шт.
2. Сухарь пазовый М8-40 арт. 5071 (либо Сухарь пазовый с пружинкой М8-40 арт. 5260) - 9 шт.

Вариант 2:
1. Т-болт М8х16 (8) арт. 5025 - 9 шт.
2. Гайка шестигранная М8 DIN934 - 9 шт.

Для паза 10 мм:

Вариант 1:
1. Винт М8х16 мм ISO 7380 - 9 шт.
2. Сухарь пазовый М8-40 арт. 5074 (либо Сухарь пазовый М8-40 алюминиевый арт. 5074AL, либо Сухарь пазовый c прижимным шариком М8-40 арт. 5261) - 9 шт.

Вариант 2:
1. Т-болт М8х16 (10) арт. 5029 - 9 шт.
2. Гайка шестигранная М8 DIN934 - 9 шт.

Вариант 3:
1. Т-гайка М8, паз 10 арт. 5018 - 9 шт.
2. Винт М8х16 DIN912 (либо М8х16 ISO7380) - 9 шт.

Характеристики

Артикул:
Х-9-У-40
Тип пластины:
Х-типа
Профили:
40х40, 40х80, 40х120, 40х160
Материал:
Сталь 3 мм + порошковая покраска
Покрытие:
Полимерное порошковое покрытие
Тип сырья:
Первичное
Вес, кг:
0,379
Цвет:
Серый
