П-4-угол 45-20 | Соединительная пластина П-типа 4 отверстия под углом 45 градусов, серия 20

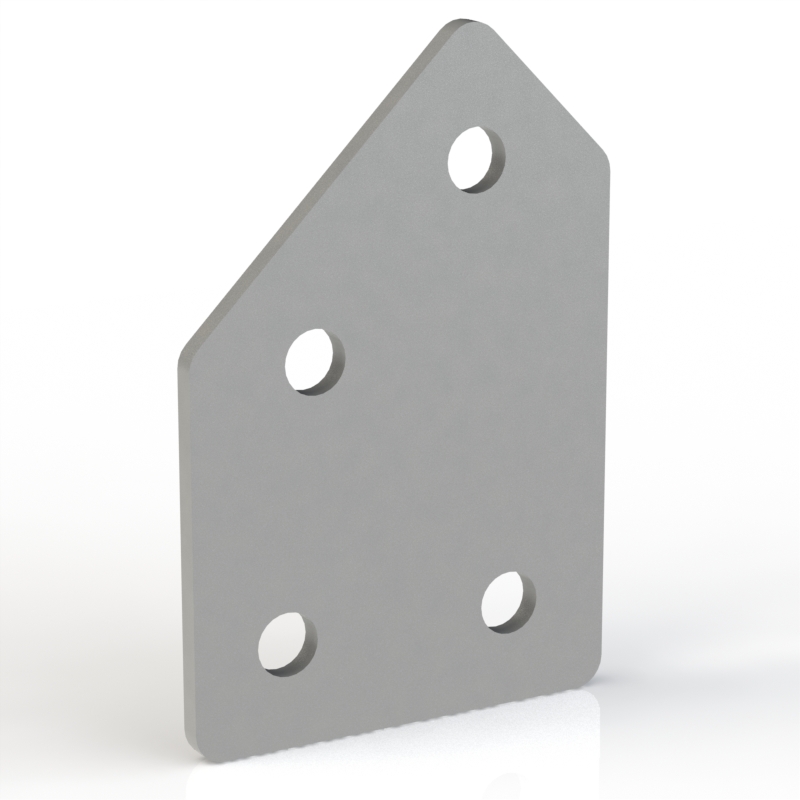

Соединительная пластина, П-типа, 4 отверстия, серия 20, угол 45

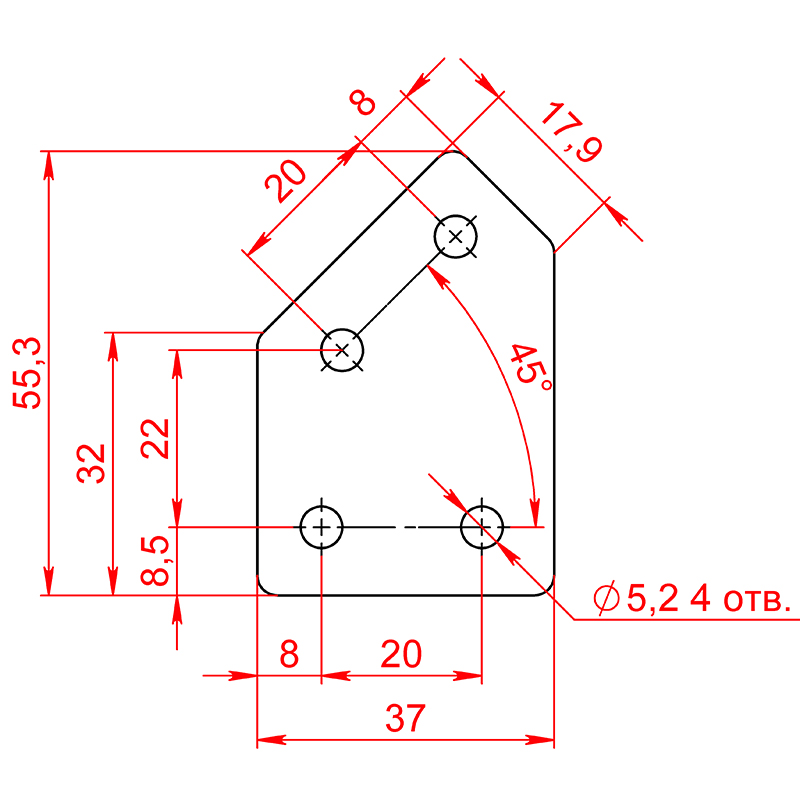

Чертеж для соединительной пластины П-4-45-20
47.00 руб.
RSI

Цена за 1 шт.

Количество
В корзину
Наличие П-4-угол 45-20 | Соединительная пластина П-типа 4 отверстия под углом 45 градусов, серия 20
НА СКЛАДЕ
> 30 шт.
Калькулятор прогиба алюминиевого конструкционного профиля
КАЛЬКУЛЯТОР
ПРОГИБА ПРОФИЛЕЙ

Описание

Цена указана за 1 шт. с НДС
Загрузить:
- Твердотельная 3D модель (П-4-угол 45-20.STEP)
- 3D модель (П-4-угол 45-20.DXF)
- Чертеж (П-4-угол 45-20.PDF)
Не забудьте купить комплект крепежа к соединительной пластине арт. П-4-угол 45-20:

Вариант 1:
1. Винт М5х8 мм ISO 7380 - 4 шт.
2. Гровер D5 DIN 7980 - 4 шт.
3. Сухарь пазовый М5 арт. 5270 - 4 шт.

Вариант 2:
1. Винт М5х8 мм ISO 7380 - 4 шт.
2. Гровер D5 DIN 7980 - 4 шт.
3. Т-гайка М5-20 арт. 5002 - 4 шт.

Характеристики

Артикул:
 П-4-угол 45-20
Тип пластины:
 П-типа
Профили:
 20х20, 20х40, 20х80
Материал:
 Сталь 2 мм + порошковая покраска
Покрытие:
 Полимерное порошковое покрытие
Тип сырья:
 Первичное
Вес, кг:
 0,025
Цвет:
 Серый
