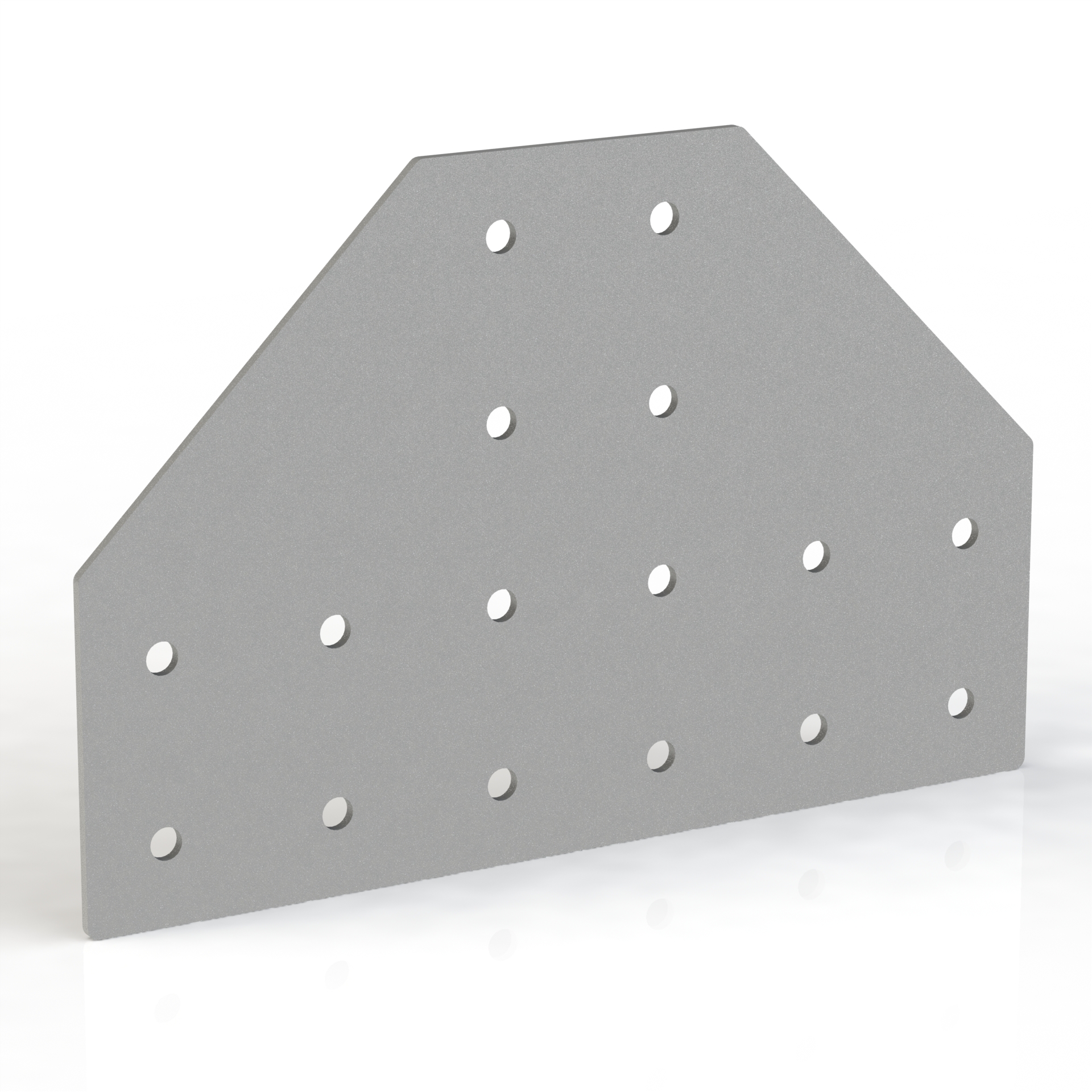

Т-16-У-45 | Соединительная пластина Т-типа, усиленная, 16 отверстий

Соединительная пластина, усиленная, Т-типа, 16 отверстий, серия 45

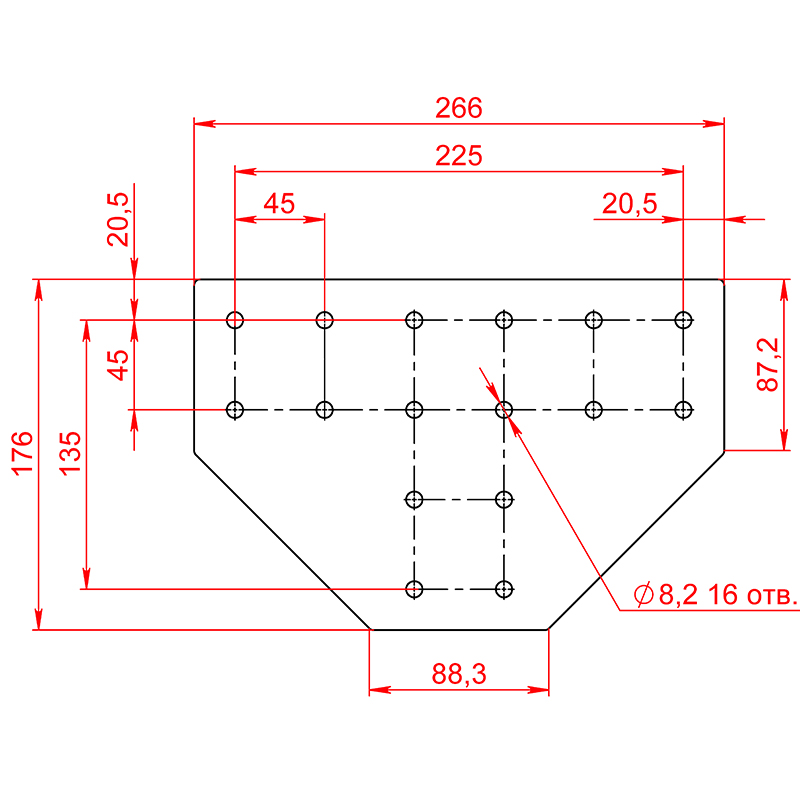

Чертеж для соединительной пластины Т-16-У-45
508.00 руб. от 1 шт.
( -3 % )
492.76 РУБ.
от 10 шт.
( -5 % )
482.60 РУБ.
от 50 шт.
( -8 % )
467.36 РУБ.
от 100 шт.
RSI
Количество
добавить
Наличие Т-16-У-45 | Соединительная пластина Т-типа, усиленная, 16 отверстий
НА СКЛАДЕ
≈ 10 шт.
Калькулятор прогиба алюминиевого конструкционного профиля
КАЛЬКУЛЯТОР
ПРОГИБА ПРОФИЛЕЙ
Наличие Т-16-У-45 | Соединительная пластина Т-типа, усиленная, 16 отверстий
Товар отсутствует или в наличии недостаточно?
Срок под заказ: от 1 до 3 рабочих дней

Описание

Стальная соединительная пластина на 16 отверстий для профиля серии 45.
Загрузить:
- Твердотельная 3D модель (T-16-У-45.STEP)
- 3D модель (T-16-У-45.DXF)
- Чертеж (T-16-У-45.PDF)
Не забудьте купить комплект крепежа к соединительной пластине арт. T-16-У-45:

Вариант 1:
1. Винт М8х16 мм ISO 7380 - 16 шт.
2. Гровер D8 DIN 7980 - 16 шт.
3. Сухарь пазовый М8-45 арт. 5074 - 16 шт.

Вариант 2:
1. Т-болт М8х16 (45) арт. 5029 - 16 шт.
2. Гайка с фланцем М8 DIN6923 - 16 шт.
3. Т-гайка М5-20 арт. 5002 - 16 шт.

Вариант 2:
1. Винт М8х16 мм ISO 7380 - 16 шт.
2. Гровер D8 DIN 7980 - 16 шт.
3. Т-гайка М8 паз 10 арт. 5018 - 16 шт.

Характеристики

Артикул:
 Т-16-У-45
Тип пластины:
 Т-типа
Профили:
 45х45, 45х90, 45х135, 45х180
Материал:
 Сталь 3 мм + порошковая покраска
Покрытие:
 Полимерное порошковое покрытие
Тип сырья:
 Первичное
Вес, кг:
 0,891
Цвет:
 Серый
