112.00 руб. от 1 шт.
( -3 % )
108.64 РУБ.
от 10 шт.
( -5 % )
106.40 РУБ.
от 50 шт.
( -8 % )
103.04 РУБ.
от 100 шт.
RSI
Количество
Наличие Т-7-20 | Соединительная пластина T-типа, 7 отверстий
НА СКЛАДЕ
≈ 9 шт.
Наличие Т-7-20 | Соединительная пластина T-типа, 7 отверстий
Товар отсутствует или в наличии недостаточно?
Срок под заказ: от 2 до 10 рабочих дней

Описание

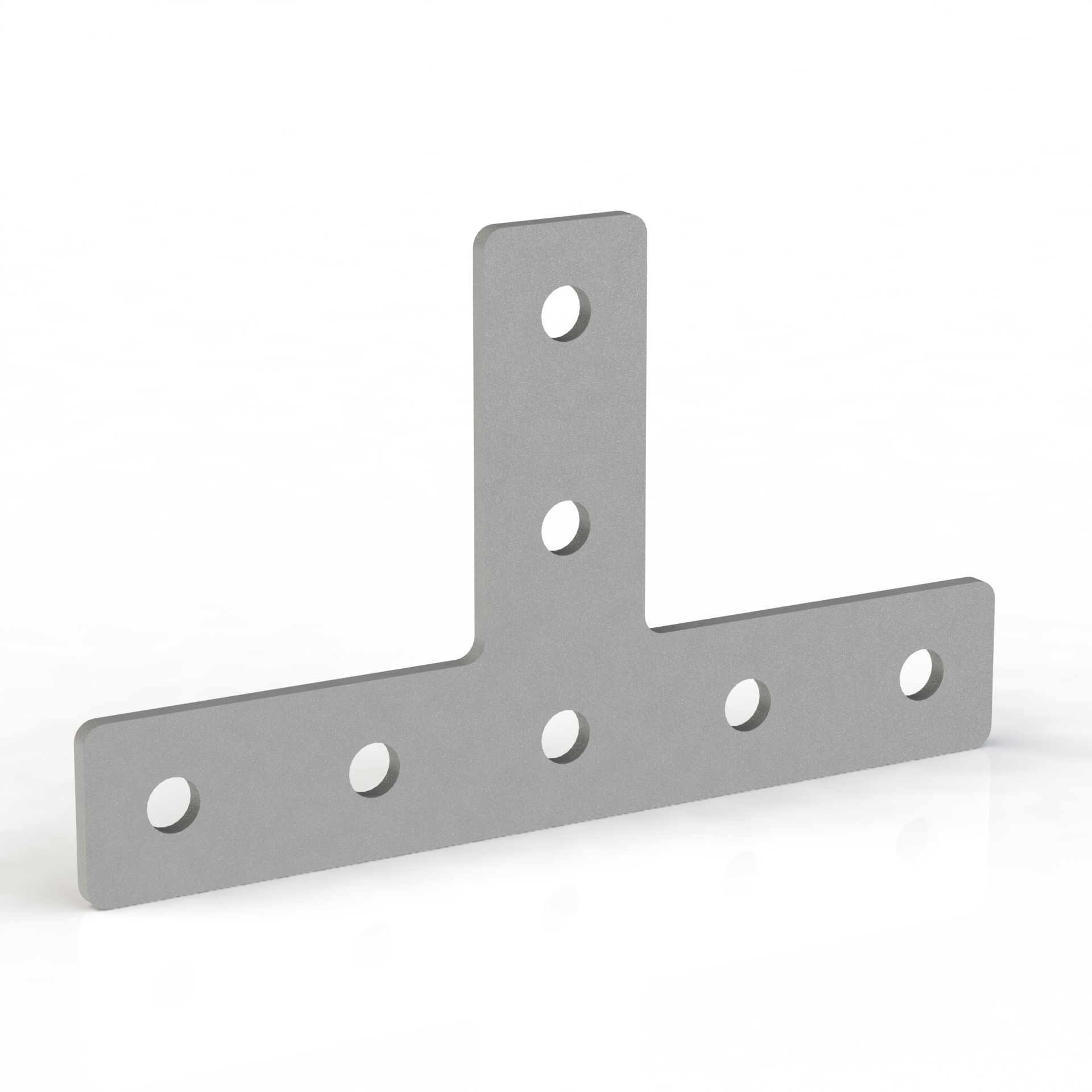

Стальная соединительная пластина с семью для профиля серии 20.

Загрузить:
- 3D модель (T-7-20.STEP)

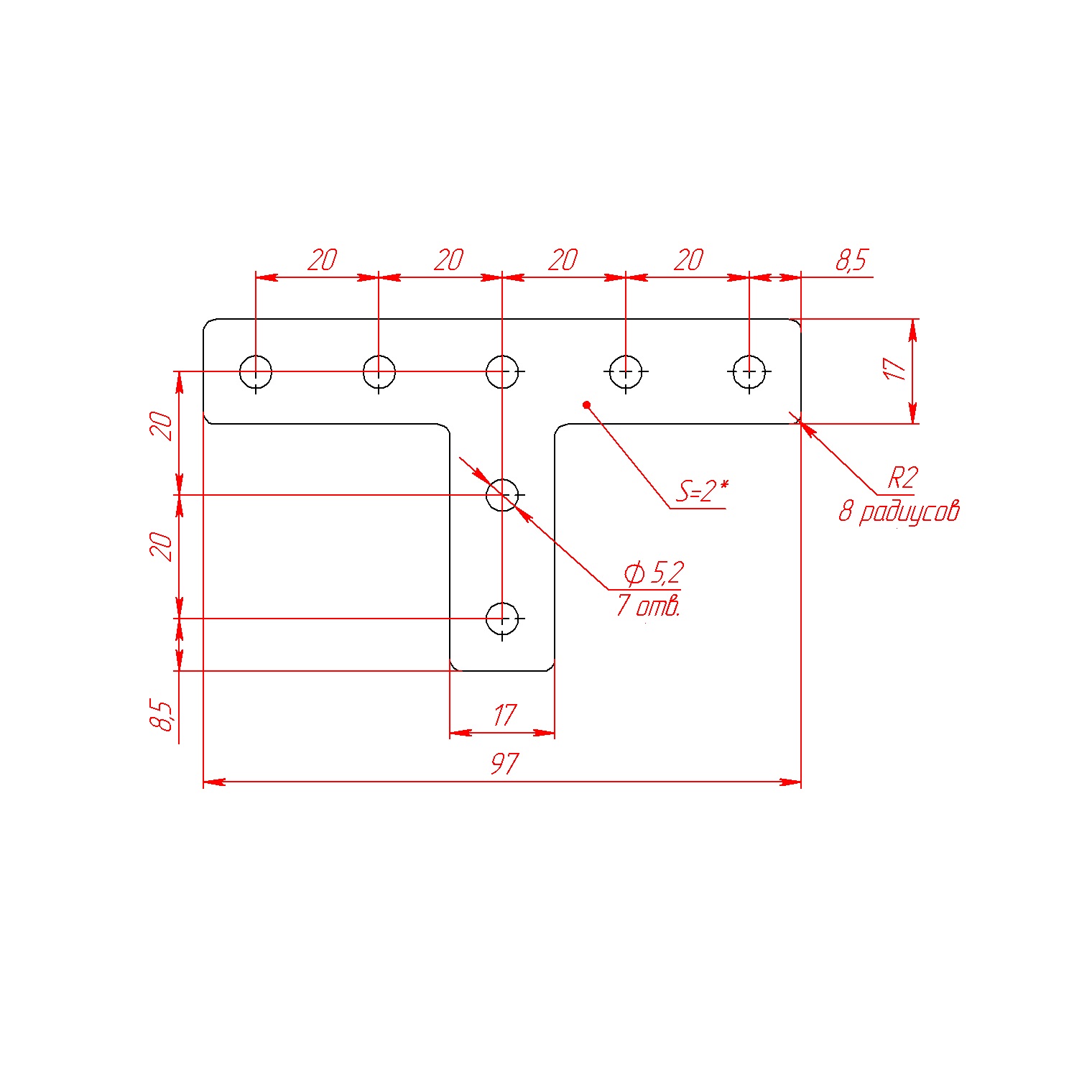

- Чертеж (T-7-20.PDF)

Не забудьте купить комплект крепежа к соединительной пластине арт. T-7-20:

Вариант 1:
1. Винт М5х8 мм ISO 7380 | или Винт М5х8 DIN 912 - 7 шт.
2. Сухарь пазовый М5 арт. 5270 | или Сухарь пазовый с прижимным шариком М5 арт. 5047 - 7 шт.

Вариант 2:
1. Винт М5х8 мм ISO 7380 | или Винт М5х8 DIN 912 - 7 шт.
2. Т-гайка М5-20 арт. 5002 - 7 шт.

Вариант 3:
1. Болт Т-образный М5х10, паз 6 - 7 шт.
2. Гайка шестигранная М5 DIN934 - 7 шт.

Характеристики

Артикул:
Т-7-20
Тип пластины:
Т-типа
Профили:
20х20, 20х40, 20х80
Материал:
Сталь 2 мм + порошковая покраска
Покрытие:
Полимерное порошковое покрытие
Тип сырья:
Первичное
Вес, кг:
0,042
Цвет:
Серый
