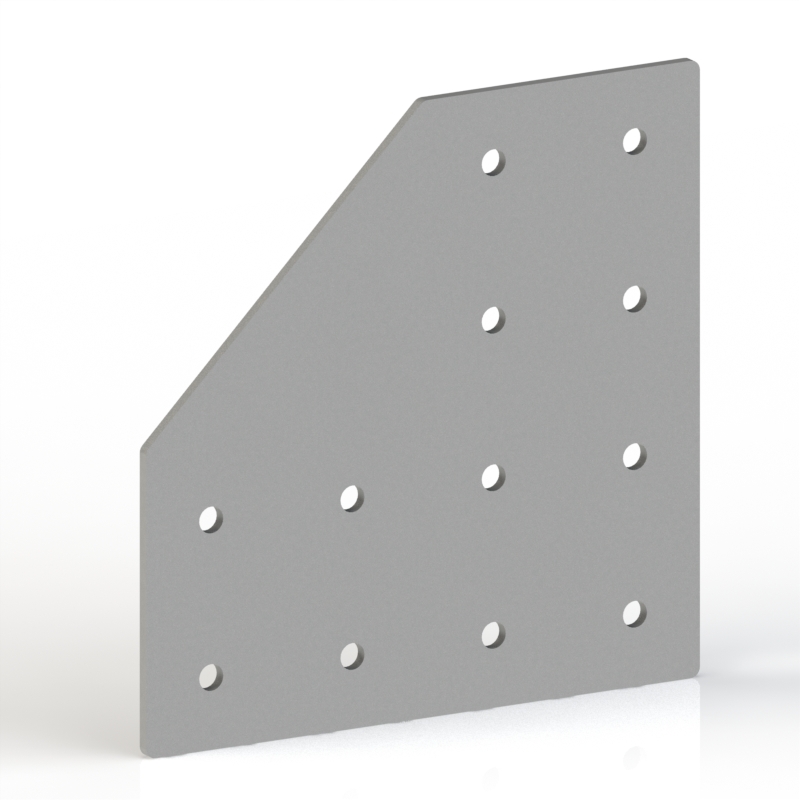

Г-12-У-50 | Соединительная пластина Г-типа, усиленная, 12 отверстий

Соединительная пластина, усиленная, Г-типа, 12 отверстий, серия 50

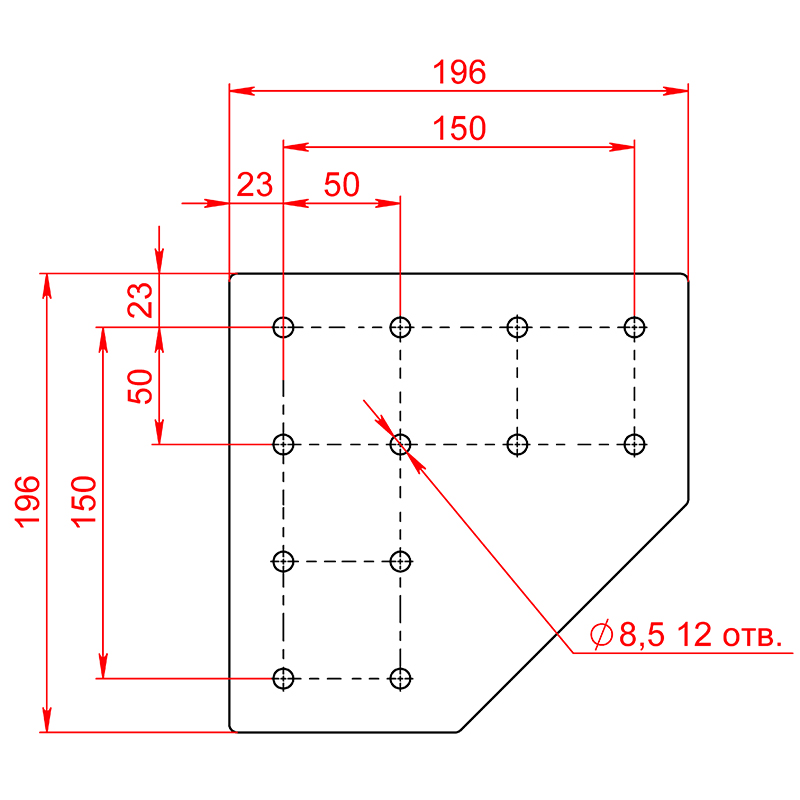

Чертеж для соединительной пластины Г-12-У-50
410.00 руб.
RSI

Цена за 1 шт.

Количество
В корзину
Наличие Г-12-У-50 | Соединительная пластина Г-типа, усиленная, 12 отверстий
НА СКЛАДЕ
> 5 шт.
Калькулятор прогиба алюминиевого конструкционного профиля
КАЛЬКУЛЯТОР
ПРОГИБА ПРОФИЛЕЙ
Наличие Г-12-У-50 | Соединительная пластина Г-типа, усиленная, 12 отверстий
Товар отсутствует или в наличии недостаточно?
Срок под заказ: от 1 до 3 рабочих дней

Описание

Цена указана за 1 шт. с НДС
Загрузить:
- Твердотельная 3D модель (Г-12-У-50.STEP)
- 3D модель (Г-12-У-50.DXF)
- Чертеж (Г-12-У-50.PDF)
Не забудьте купить комплект крепежа к соединительной пластине арт. Г-12-У-50:

Вариант 1:
1. Винт М8х16 мм ISO 7380 | или Винт М8х16 DIN 912 - 12 шт.
2. Гровер D8 DIN 7980 - 12 шт.
3. Сухарь пазовый, М8, паз 10 арт. 5074 | или Сухарь пазовый c прижимным шариком, М8, паз 10 арт. 5061 | или Сухарь пазовый c фиксатором, М8, паз 10 арт. 2A11.A41A.01 - 12 шт.

Вариант 2:
1. Винт М8х16 мм ISO 7380 | или Винт М8х16 DIN 912- 12 шт.
2. Гровер D8 DIN 7980 - 12 шт.
3. Т-гайка М8, паз 10 арт. 5018 - 12 шт.

Вариант 3:
1. Т-болт М8х16 паз 10 арт. 5029 - 12 шт.
2. Гровер D8 DIN 7980 - 12 шт.
3. Гайка шестигранная М8 DIN934 | или Гайка с фланцем М8 DIN 6923 | или Гайка с нейлоновым кольцом М8 DIN985 - 12 шт.

Характеристики

Артикул:
 Г-12-У-50
Тип пластины:
 Г-типа
Профили:
 с пазом 10 мм, 50х50, 50х100, 100х100
Материал:
 Сталь 4 мм + порошковая покраска
Покрытие:
 Полимерное порошковое покрытие
Тип сырья:
 Первичное
Вес, кг:
 1,026
Цвет:
 Серый
