Г-3-У-20 | Соединительная пластина Г-типа, усиленная, 3 отверстия

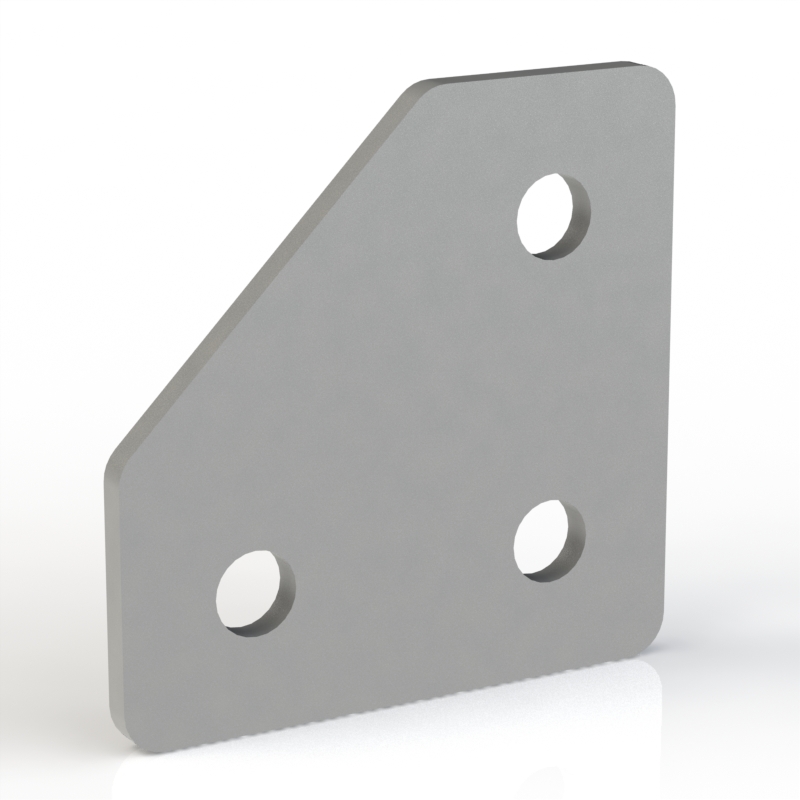

Фото усиленной пластины Г-3-У-20

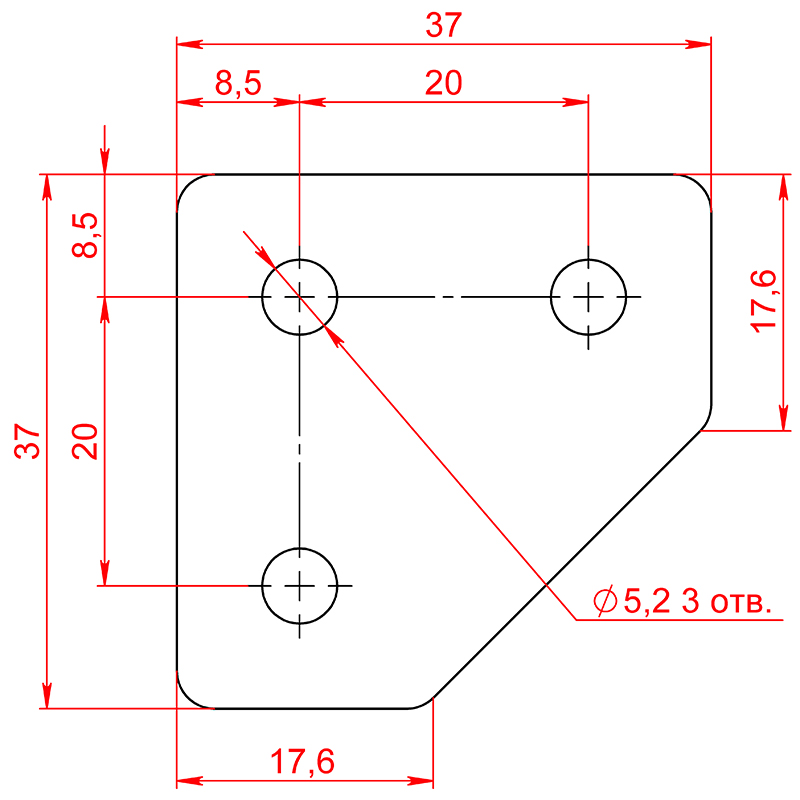

Чертеж для усиленной пластины Г-3-У-20
33.00 руб. от 1 шт.
( -3 % )
32.01 РУБ.
от 10 шт.
( -5 % )
31.35 РУБ.
от 50 шт.
( -8 % )
30.36 РУБ.
от 100 шт.
RSI
Количество
добавить
Наличие Г-3-У-20 | Соединительная пластина Г-типа, усиленная, 3 отверстия
НА СКЛАДЕ
≈ 200 шт.
Калькулятор прогиба алюминиевого конструкционного профиля
КАЛЬКУЛЯТОР
ПРОГИБА ПРОФИЛЕЙ
Наличие Г-3-У-20 | Соединительная пластина Г-типа, усиленная, 3 отверстия
Товар отсутствует или в наличии недостаточно?
Срок под заказ: от 2 до 10 рабочих дней

Описание

Цена указана за 1 шт. с НДС
Загрузить:
- Твердотельная 3D модель (Г-3-У-20.STEP)
- 3D модель (Г-3-У-20.DXF)
- Чертеж (Г-3-У-20.PDF)
Не забудьте купить комплект крепежа к соединительной пластине арт. Г-3-У-20:

Вариант 1:
1. Винт М5х8 мм ISO 7380 | или Винт М5х8 DIN 912 - 3 шт.
2. Гровер D5 DIN 7980 - 3 шт.
3. Сухарь пазовый М5 арт. 5270 | или Сухарь пазовый с прижимным шариком М5 арт. 5047- 3 шт.

Вариант 2:
1. Винт М5х8 мм ISO 7380 | или Винт М5х8 DIN 912- 3 шт.
2. Гровер D5 DIN 7980 - 3 шт.
3. Т-гайка М5-20 арт. 5002 - 3 шт.

Вариант 3:
1. Болт Т-образный М5х10 паз 6, арт. 5384 - 3 шт.
2. Гровер D5 DIN 7980 - 3 шт.
3. Гайка шестигранная М5 DIN934 - 3 шт.

Характеристики

Артикул:
 Г-3-У-20
Профили:
 с пазом 6 мм, 20х20, 20х40, 20х80
Материал:
 Сталь 2 мм + порошковая покраска
Покрытие:
 Полимерное порошковое покрытие
Тип сырья:
 Первичное
Вес, кг:
 0,017
Цвет:
 Серый
