П-4590-D12 | Пластина соединительная 45х90 мм, 2 отв. D12

Сделано в России

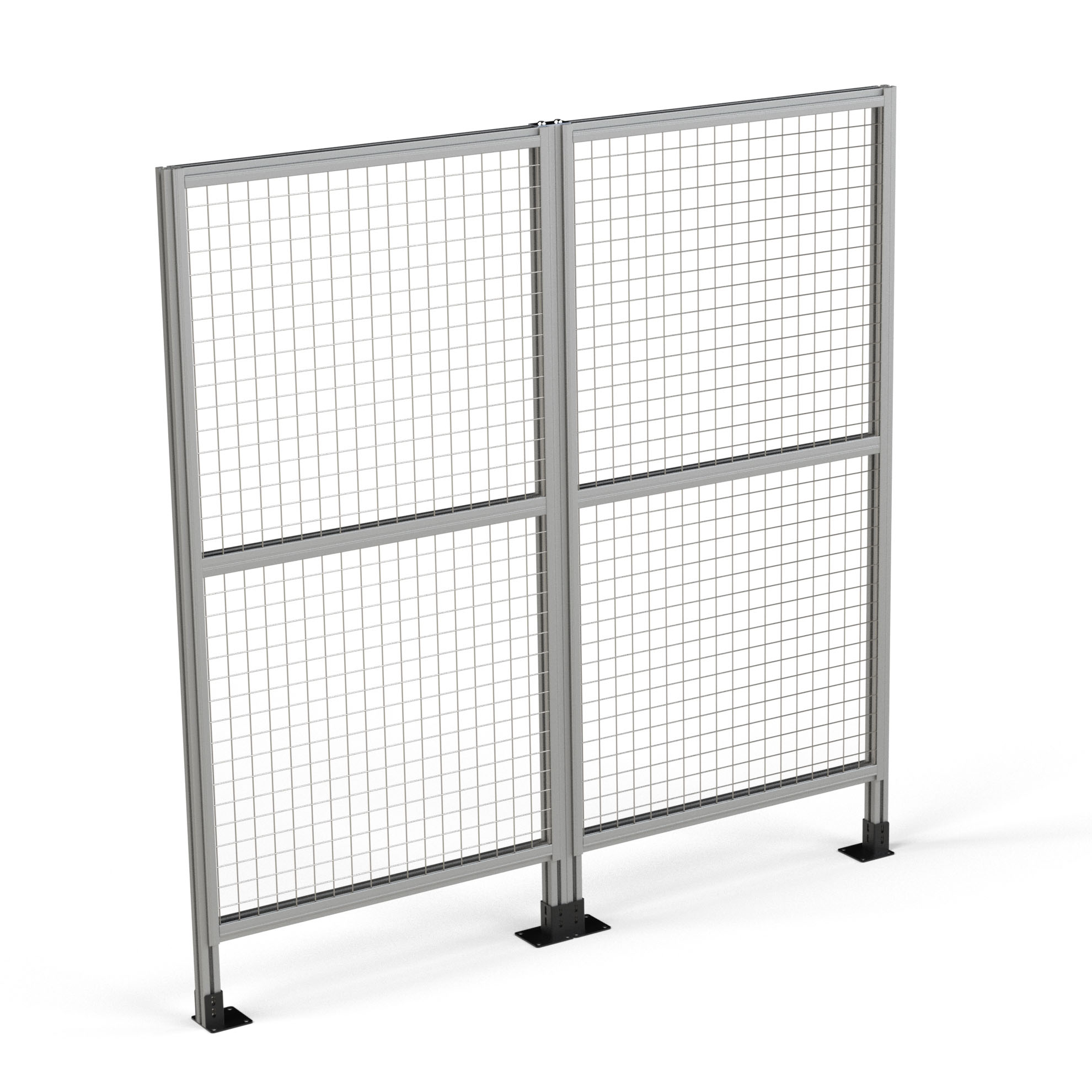

Соединительная пластина к секциям ограждения из алюминиевого профиля 45х45

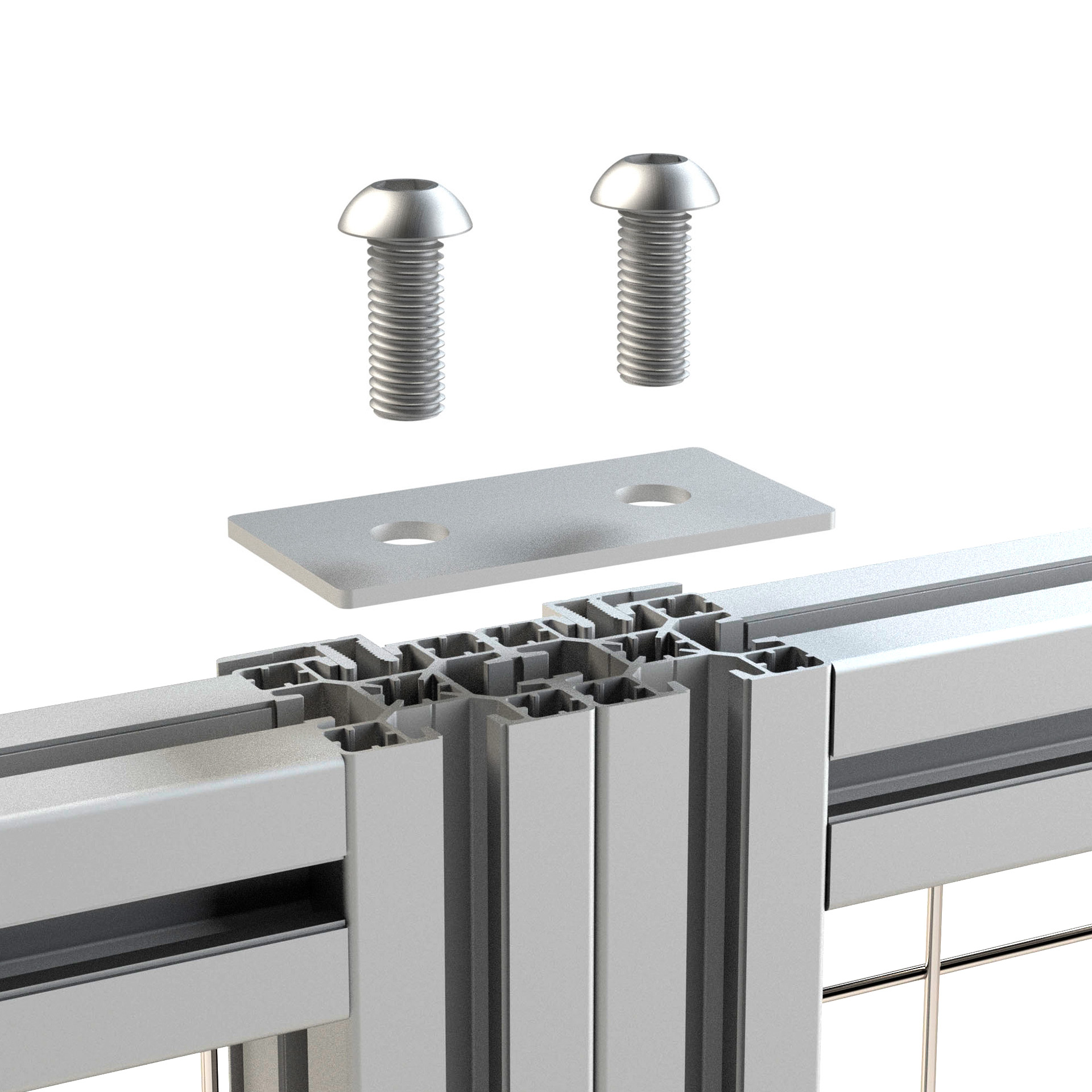

Пример использования пластины П-4590-D12 для соединения между собой двух защитных ограждений

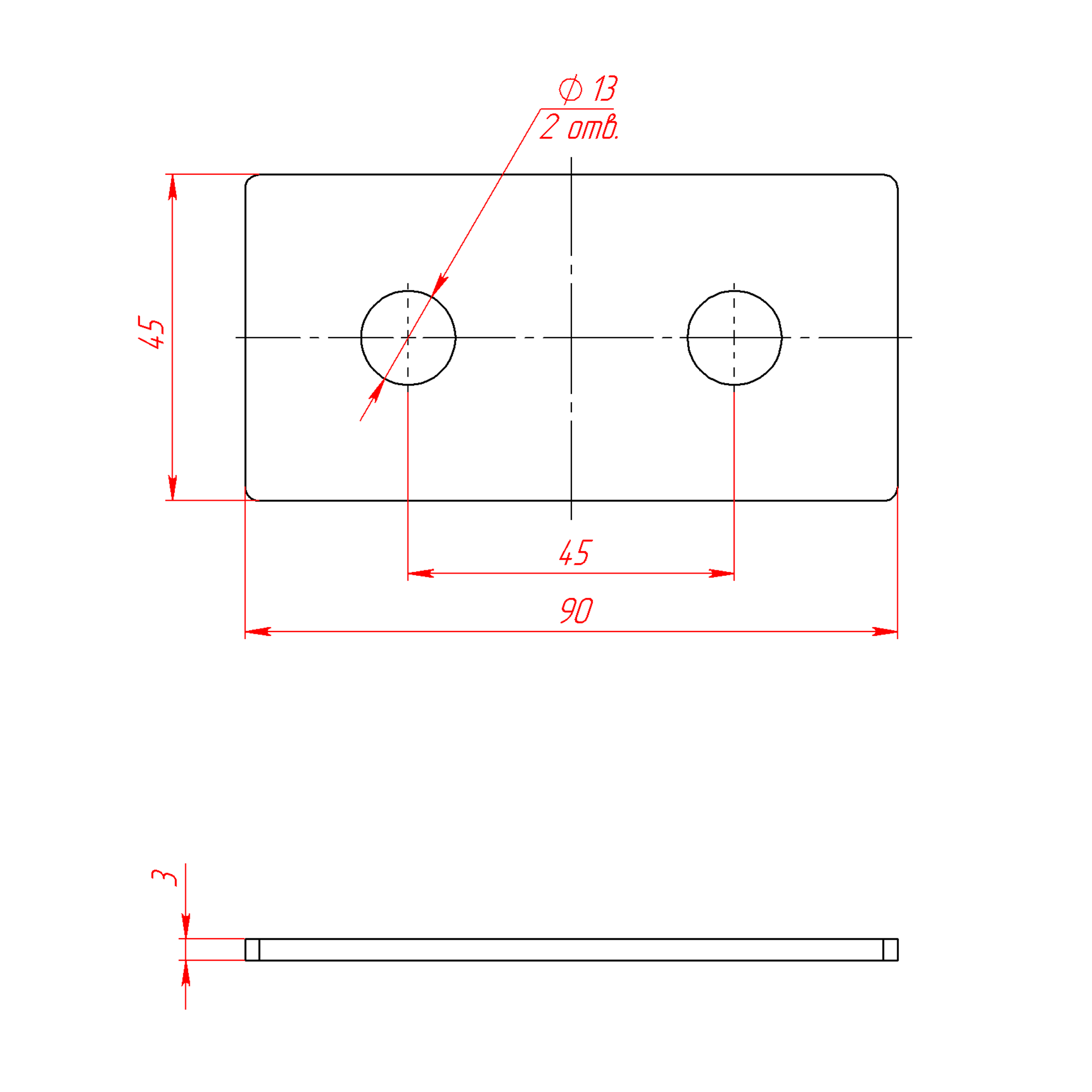

Чертёж соединительной пластины для защитных ограждений
Добавить
Выбрать цвет покраски + 50 ₽/шт.
RAL 3020 Матовый · +50 ₽
Добавить
RAL 2004 Матовый · +50 ₽
Добавить
RAL 1021 Матовый · +50 ₽
Добавить
RAL 6018 Матовый · +50 ₽
Добавить
RAL 6005 Матовый · +50 ₽
Добавить
RAL 5015 Матовый · +50 ₽
Добавить
RAL 5005 Матовый · +50 ₽
Добавить
RAL 7024 Матовый · +50 ₽
Добавить
RAL 9003 Матовый · +50 ₽
Добавить
RAL 9005 Муар · +50 ₽
Добавить
От 100 шт. — покраска в любой цвет бесплатно.

Файлы для скачивания

3D Модель · STEP
STEPСкачать
П-4590-D12 | Пластина соединительная 45х90 мм, 2 отв. D12 (3D Модель).STEP
3D Модель · архив ZIP
ZIPСкачатьАрхив ZIP
П-4590-D12 | Пластина соединительная 45х90 мм, 2 отв. D12 (3D Модель).ZIP
Чертёж · PDF
PDFСкачать
П-4590-D12 | Пластина соединительная 45х90 мм, 2 отв. D12 (Чертёж).PDF

Описание

Пластина соединительная для защитных ограждений на базе конструкционного профиля 45х45 мм. Закрепляется в торцах профилей (необходимо дополнительно нарезать резьбу М12 глубиной не менее 30 мм)

Характеристики

Артикул:
 П-4590-D12
ОКПД2:
 25.99.29.190
Страна производства:
 Россия
Материал:
 Сталь, 3 мм, порошковая покраска
Тип сырья:
 Первичное
Вес, кг:
 0,1
Цвет:
 Серый

Комплекты сопутствующих крепежных элементов для арт. П-4590-D12

Для крепления защитных ограждений между собой
Винт М12х30 ISO7380 (полусфера) кл. пр. 10.9×2
Винт М12х30 ISO7380 (полусфера) кл. пр. 10.9
69,80 ₽/компл. в наличии
