7002-AL-Slot8-M10 | Опорная плита алюминиевая M10-40х80 паз 8

7002-AL-Slot8-M10 | Опорная плита алюминиевая M10-40х80 паз 8

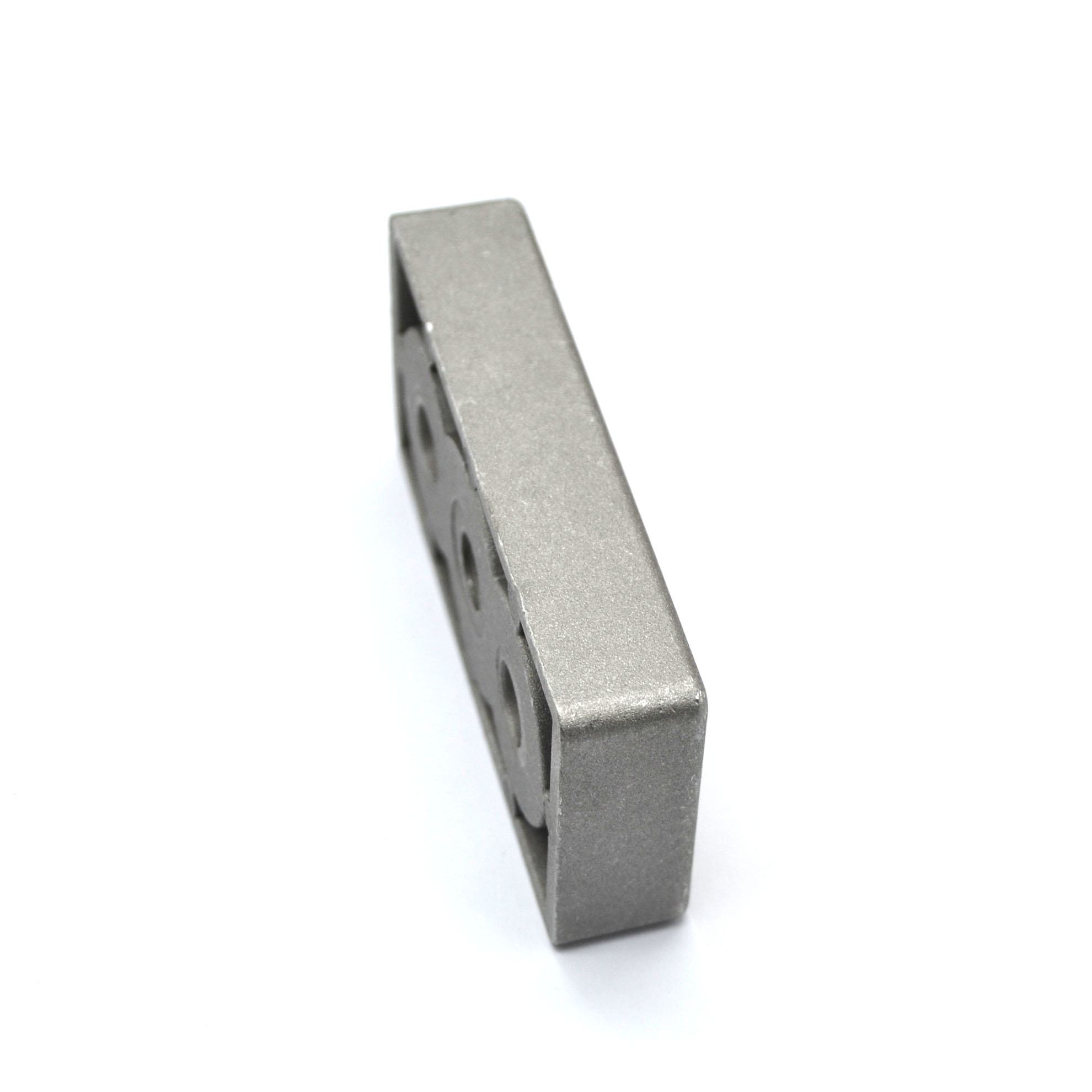

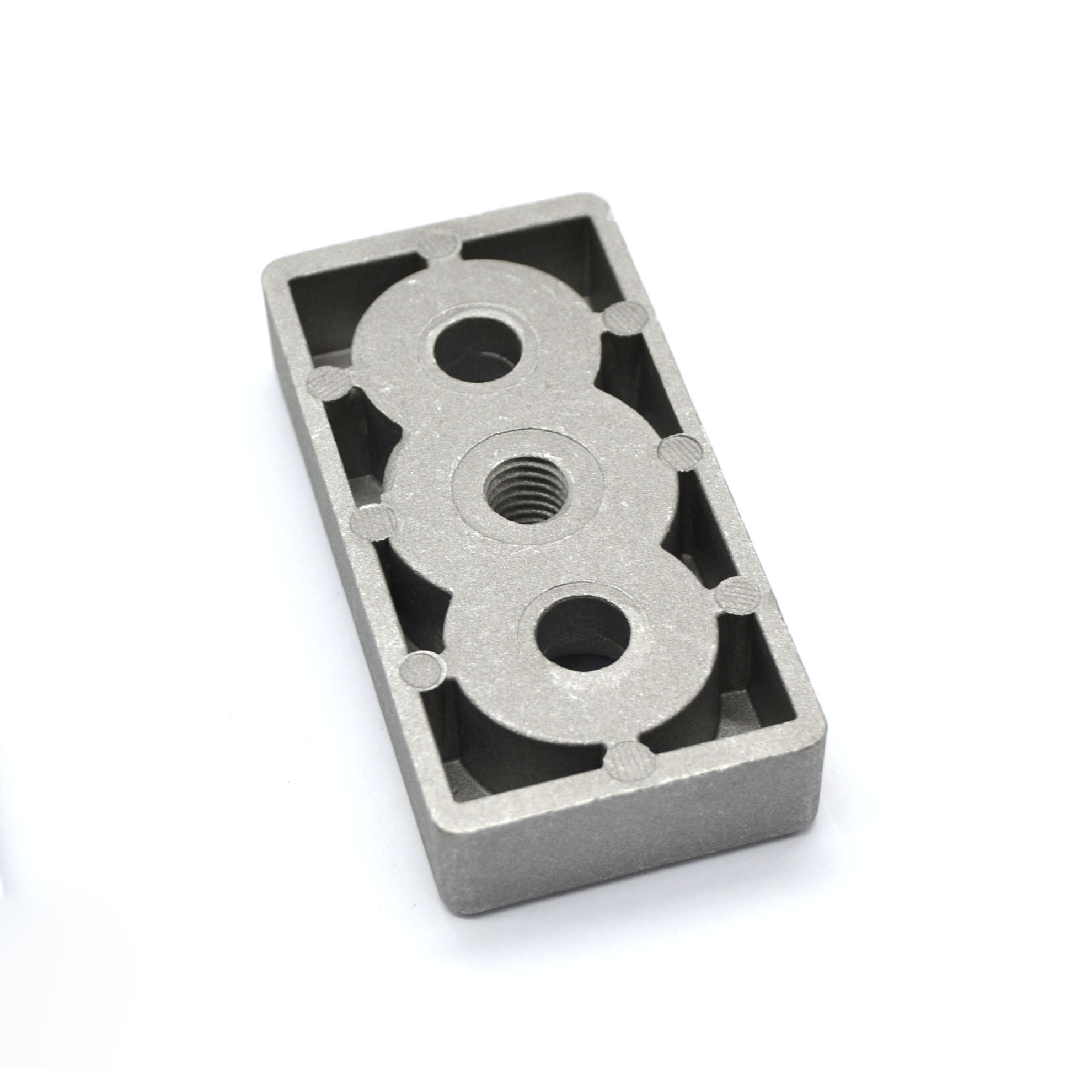

Вид сзади: Опорная плита алюминиевая M10-40х80 паз 8

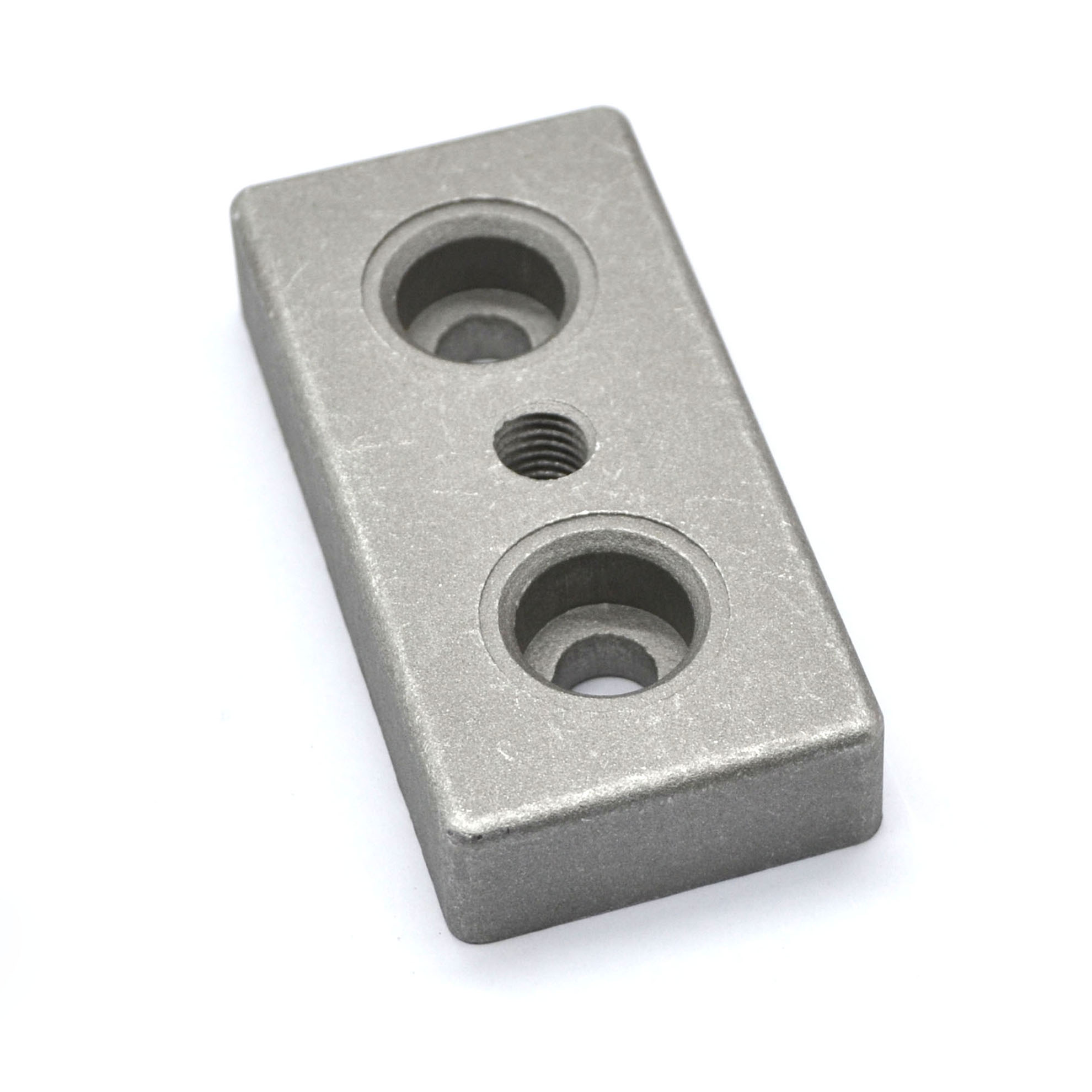

Опорная плита алюминиевая для крепления регулируемых ножек M10, размер 40х80

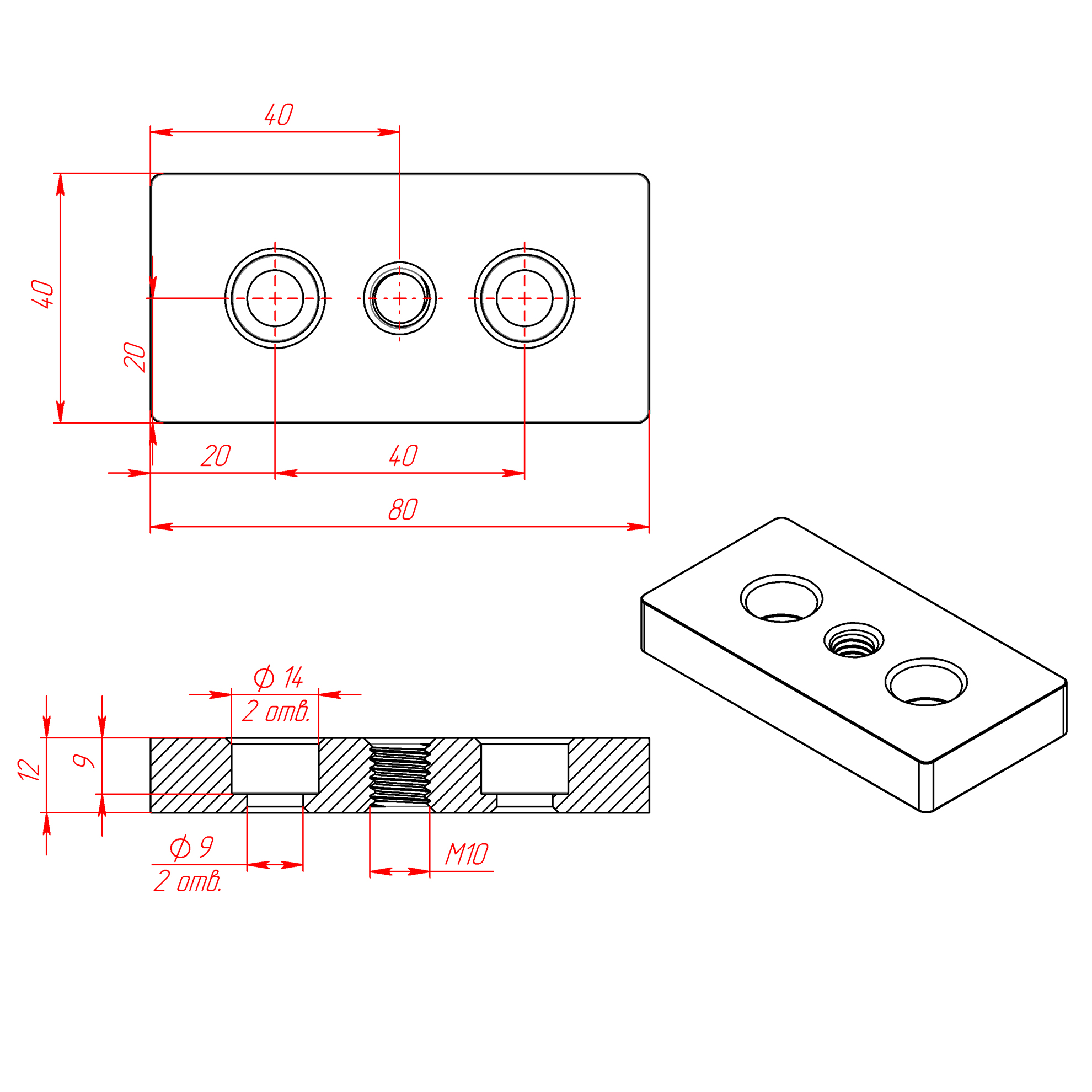

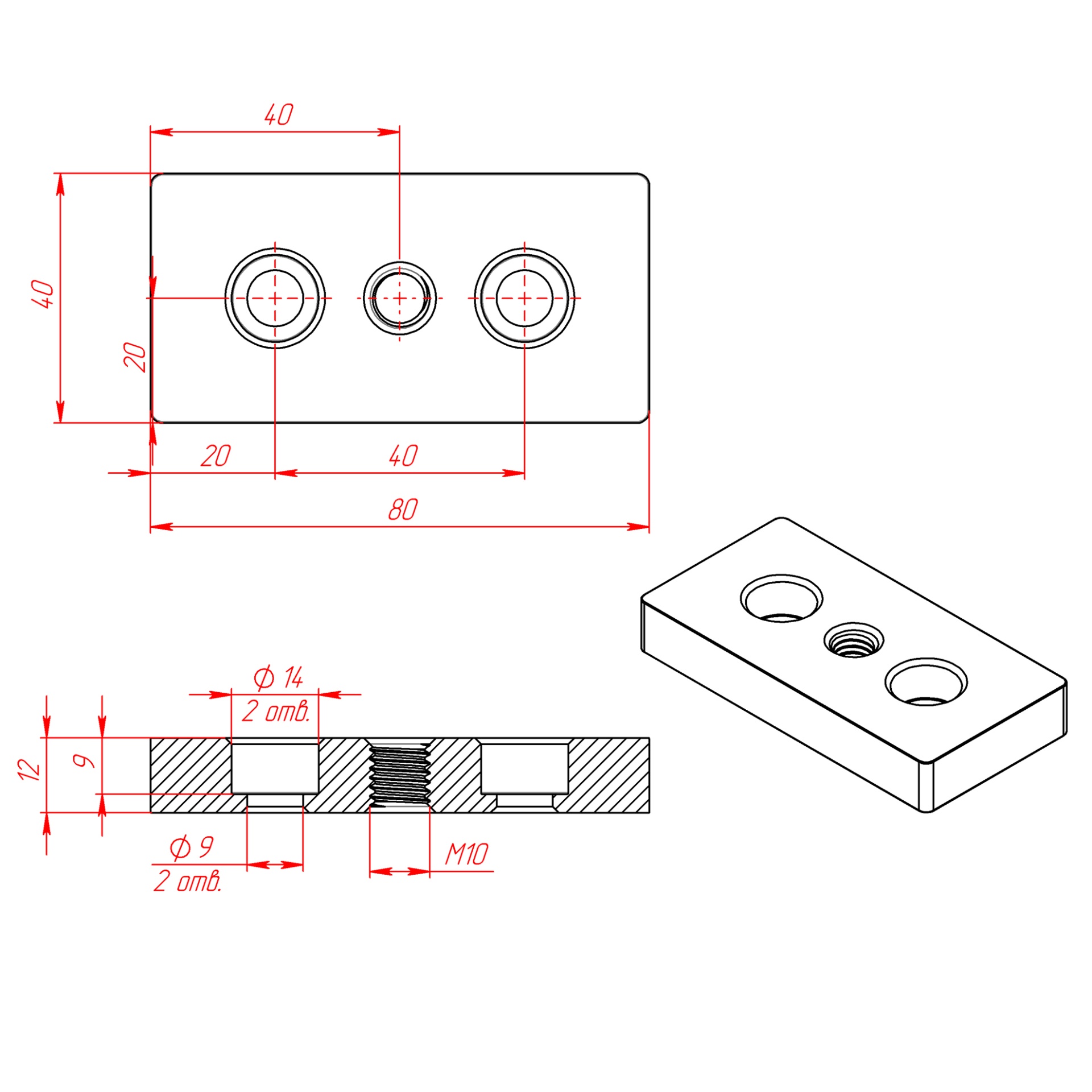

Чертёж: артикул 7002-AL-Slot8-M10, Наименование: Опорная плита алюминиевая M10-40х80 паз 8

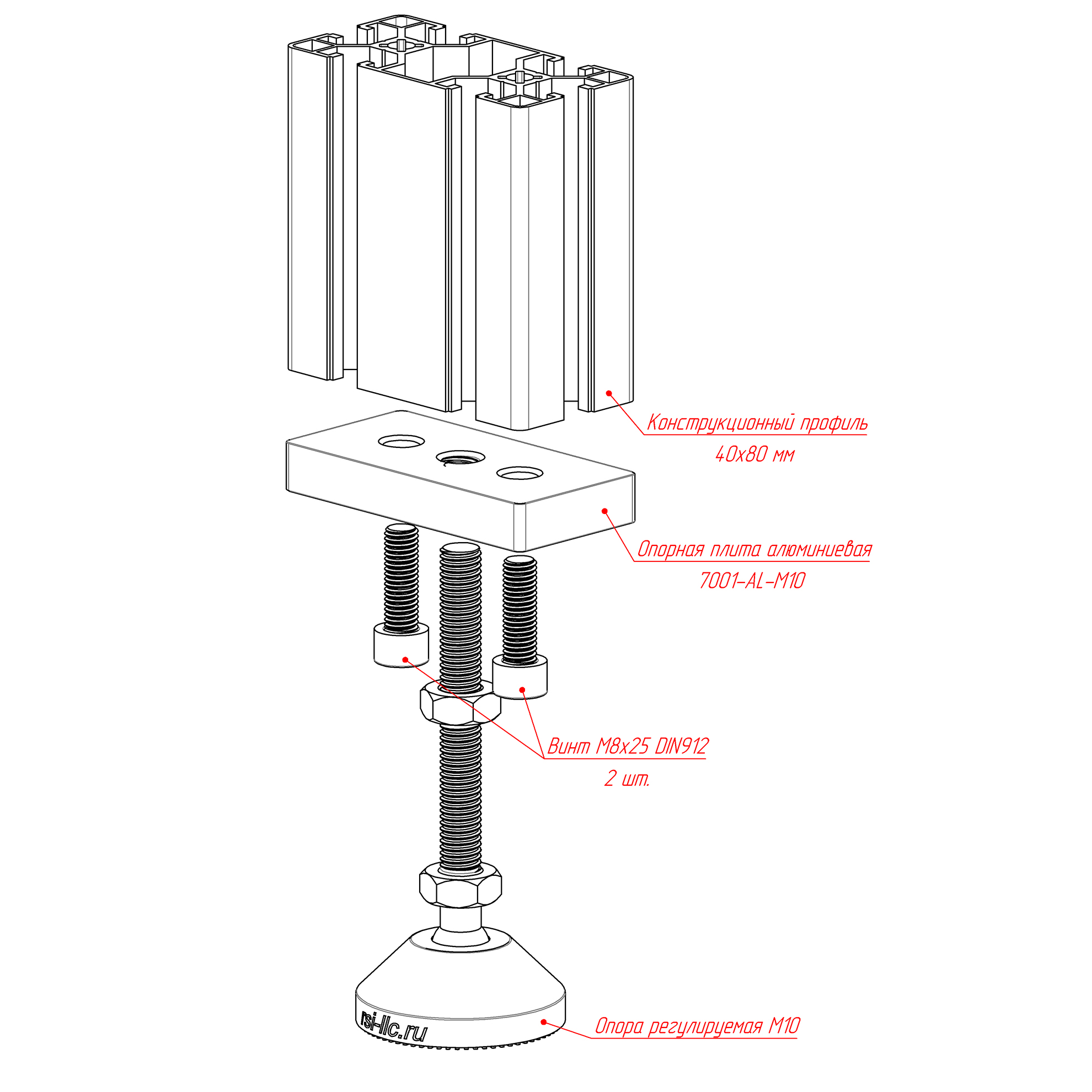

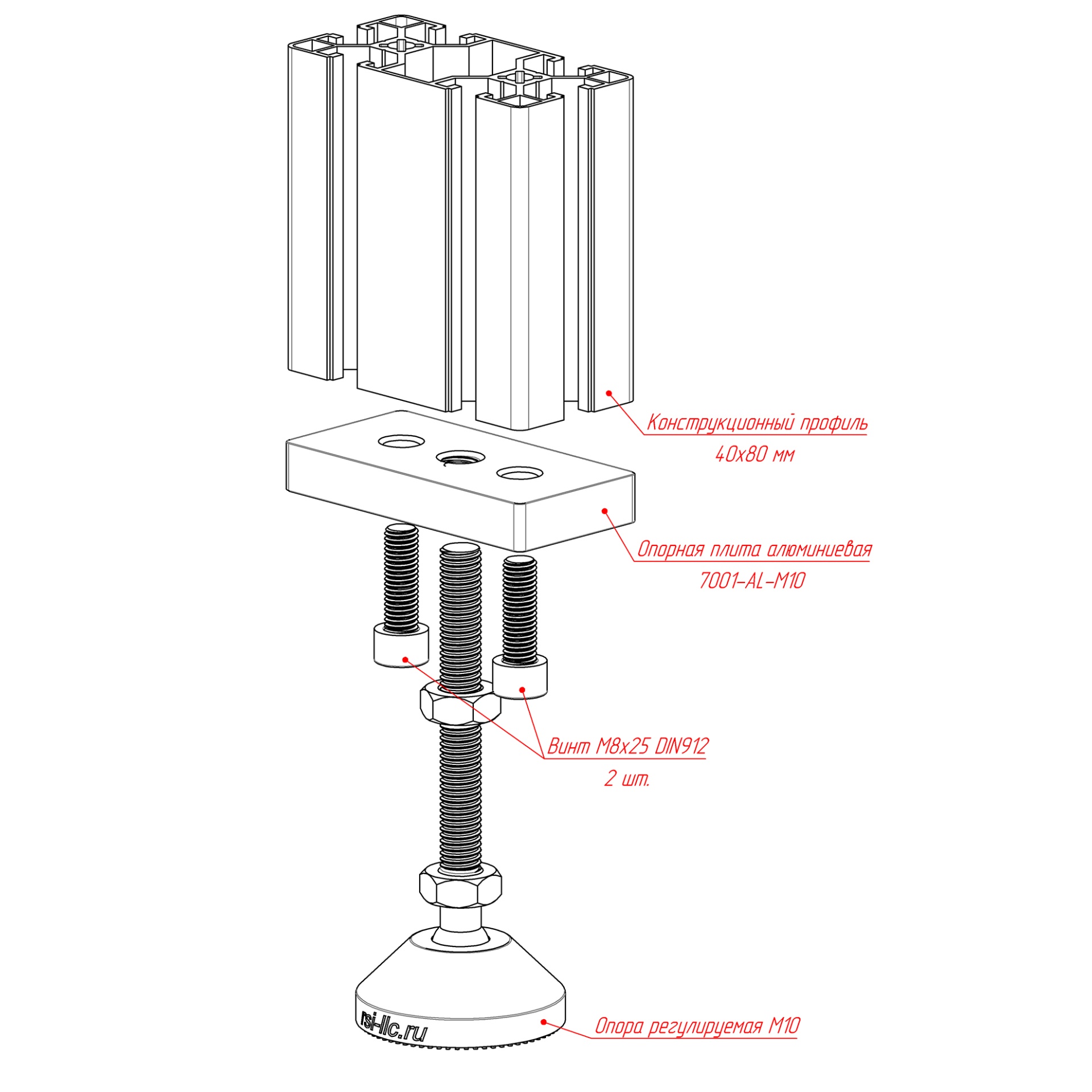

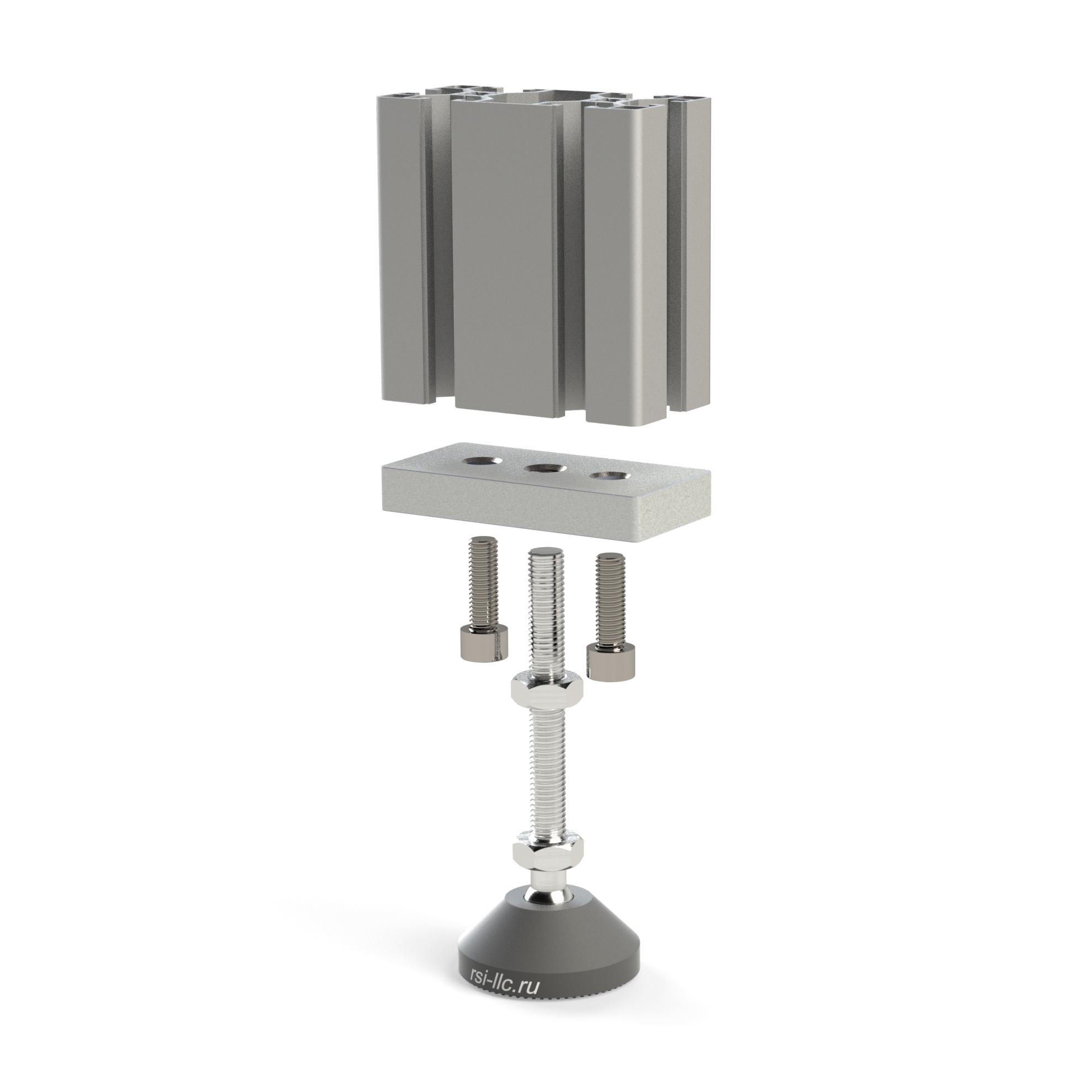

Схема крепления плиты 7002-AL-Slot8-M10

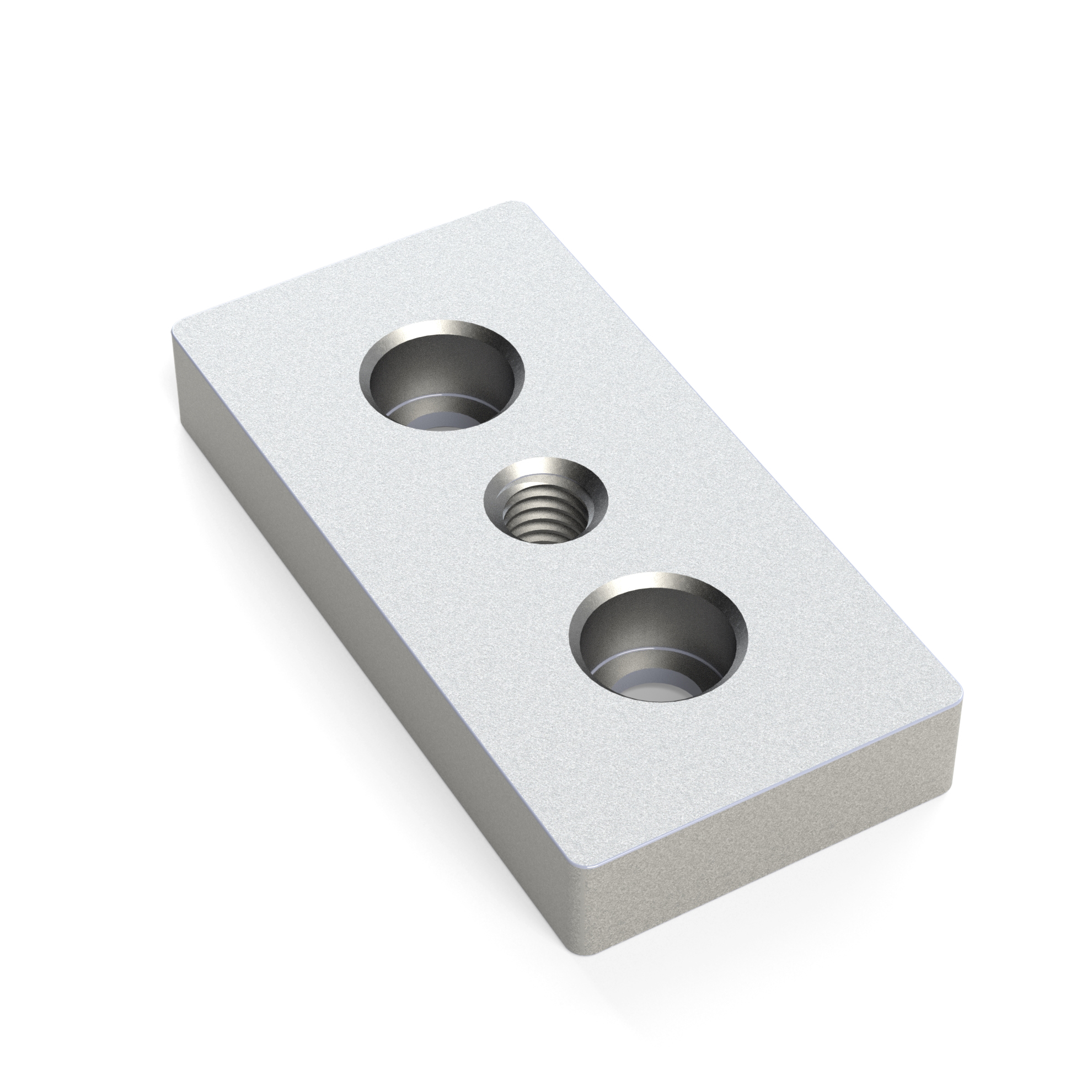

Опорная плита алюминиевая с резьбой M10, для профиля 40х80 мм с пазом 8
Опора для регулируемых ножек M10

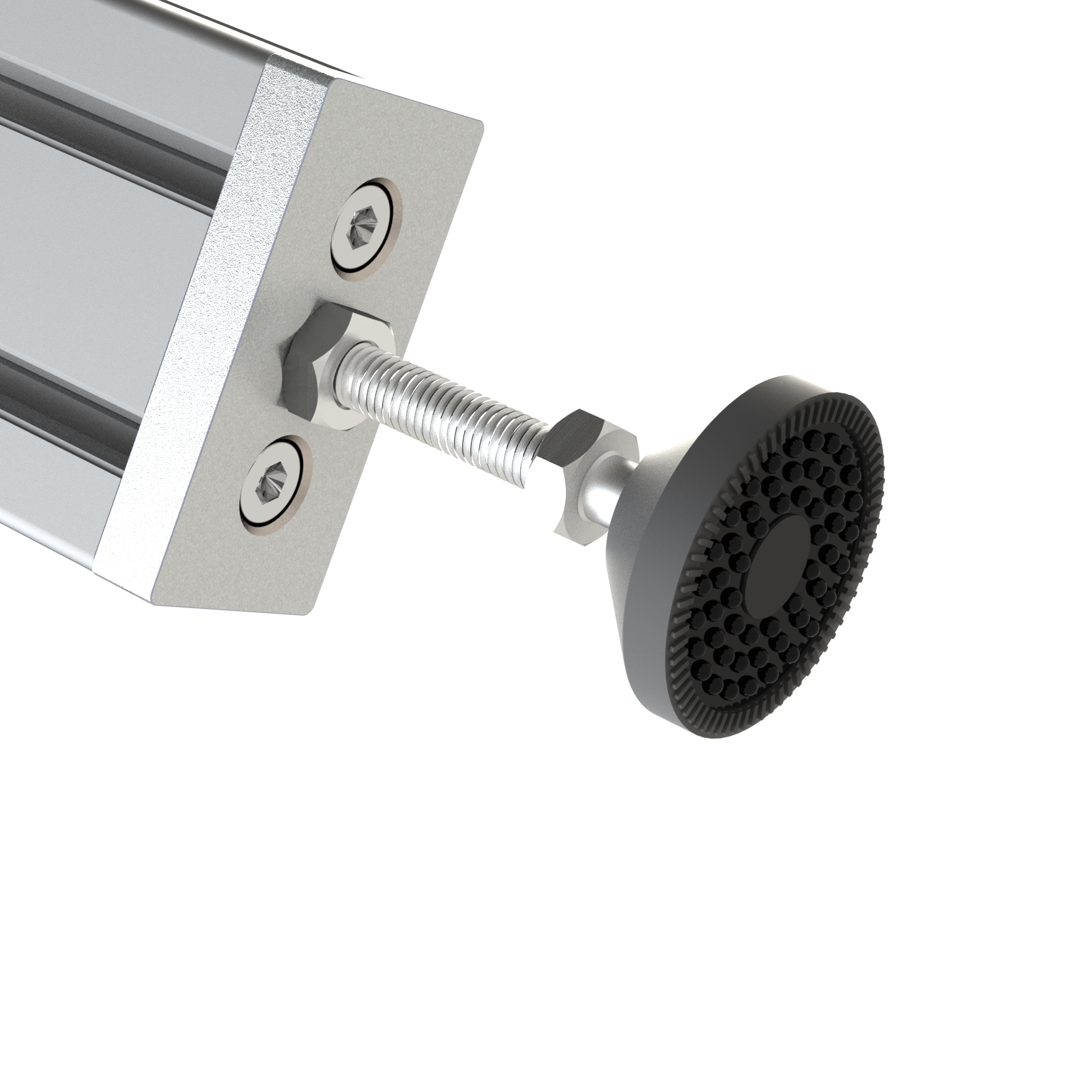

Крепление опоры 7002-AL-Slot8-M10 к профилю при помощи винтов м8
290.00 руб. от 1 шт
от 7 шт 284.20 ₽ −2%
от 30 шт 275.50 ₽ −5%
от 60 шт 269.70 ₽ −7%
от 175 шт 261.00 ₽ −10%
от 350 шт 255.20 ₽ −12%
от 700 шт 246.50 ₽ −15%
Наличие 7002-AL-Slot8-M10 | Опорная плита алюминиевая M10-40х80 паз 8
На складе > 300 шт
Товар отсутствует или в наличии недостаточно?
Срок под заказ: 8-12 недель
Подобрать комплекты сопутствующих крепежных элементов
Добавить
Выбрать цвет покраски + 100 ₽/шт.
RAL 3020 Матовый · +100 ₽
Добавить
RAL 2004 Матовый · +100 ₽
Добавить
RAL 1021 Матовый · +100 ₽
Добавить
RAL 6018 Матовый · +100 ₽
Добавить
RAL 6005 Матовый · +100 ₽
Добавить
RAL 5015 Матовый · +100 ₽
Добавить
RAL 5005 Матовый · +100 ₽
Добавить
RAL 7035 Матовый · +100 ₽
Добавить
RAL 7024 Матовый · +100 ₽
Добавить
RAL 9003 Матовый · +100 ₽
Добавить
RAL 9005 Муар · +100 ₽
Добавить

Файлы для скачивания

3D-модель · STEP
STEPСкачать
7002-AL-Slot8-M10 | Опорная плита алюминиевая M10-40х80 паз 8 (3D-модель).STEP
3D-модель · архив ZIP
ZIPСкачатьАрхив ZIP
7002-AL-Slot8-M10 | Опорная плита алюминиевая M10-40х80 паз 8 (3D-модель).ZIP
Чертеж · PDF
PDFСкачать
7002-AL-Slot8-M10 | Опорная плита алюминиевая M10-40х80 паз 8 (Чертеж).PDF

Описание

Опорная плита из алюминия предназначена для установки регулируемой ножки с резьбой M10. Идеально подходит для конструкционных алюминиевых профилей с сечением 40х80 мм и пазом 8 мм.

Особенности:

  • Высокая прочность и устойчивость благодаря алюминиевому сплаву.
  • Легкий вес и коррозионная стойкость.
  • Простота монтажа на профиль 40 мм с пазом 8 мм.
  • Возможность регулировки высоты ножки.
Важно:

Для установки опорной плиты необходимо докупить крепёж — винты М8х25 DIN912 под внутренний шестигранник (2 шт.).

Так же пластины крепления опор можно использовать для установки рым-болтов, крюков, подвесов и прочего крепежа.

Характеристики

Артикул:
 7002-AL-Slot8-M10
Серия профилей:
 с пазом 8 мм, серия 40
Материал:
 Алюминий литой под давлением
Покрытие:
 Без покрытия
Тип сырья:
 Первичное
Вес, кг:
 0,092
Цвет:
 Серый

Комплекты сопутствующих крепежных элементов для арт. 7002-AL-Slot8-M10

К профилям серии 40 (паз 8 мм)
Винт М8х25 DIN912 (полуцилиндр) кл.пр. 8.8×2
Винт М8х25 DIN912 (полуцилиндр) кл.пр. 8.8
22,40 ₽/компл. в наличии
