7001-AL-M10 | Опорная плита алюминиевая M10-30х60

7001-AL-M10 | Опорная плита алюминиевая M10-30х60 изображение 0

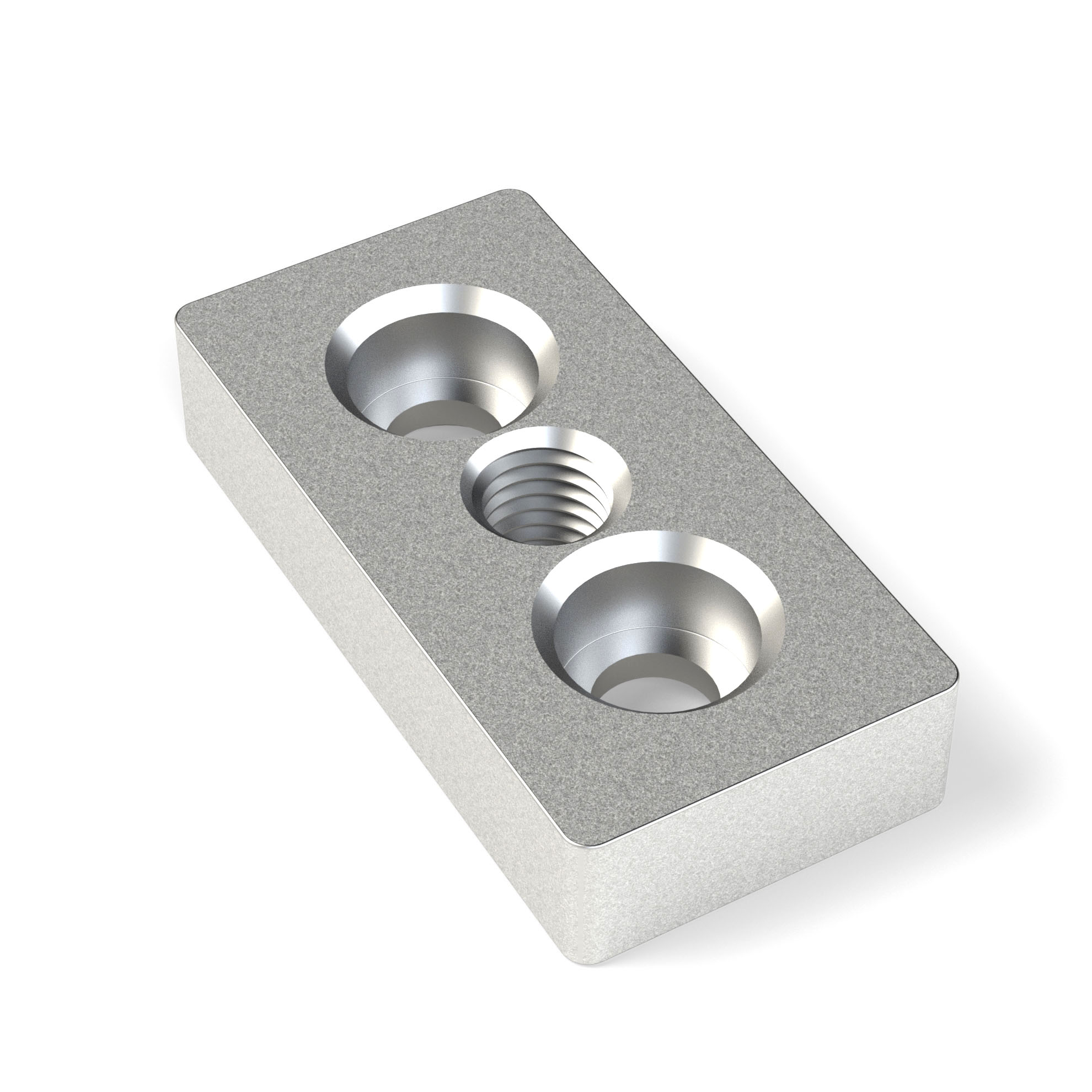

Алюминиевая торцевая плита 30х60 мм, резьба М10

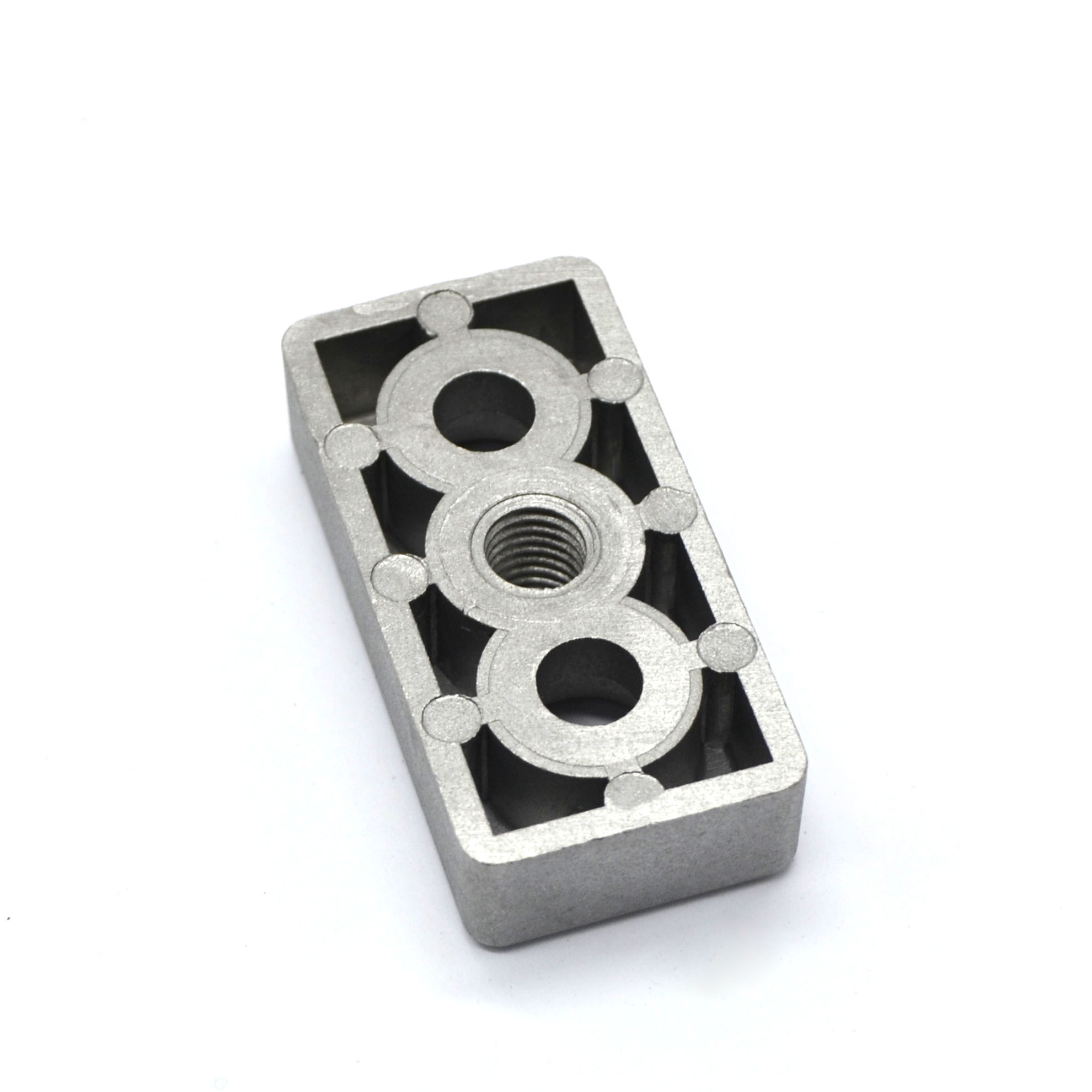

Алюминиевая опорная плита для профилей 30х60 мм, под опоры М10

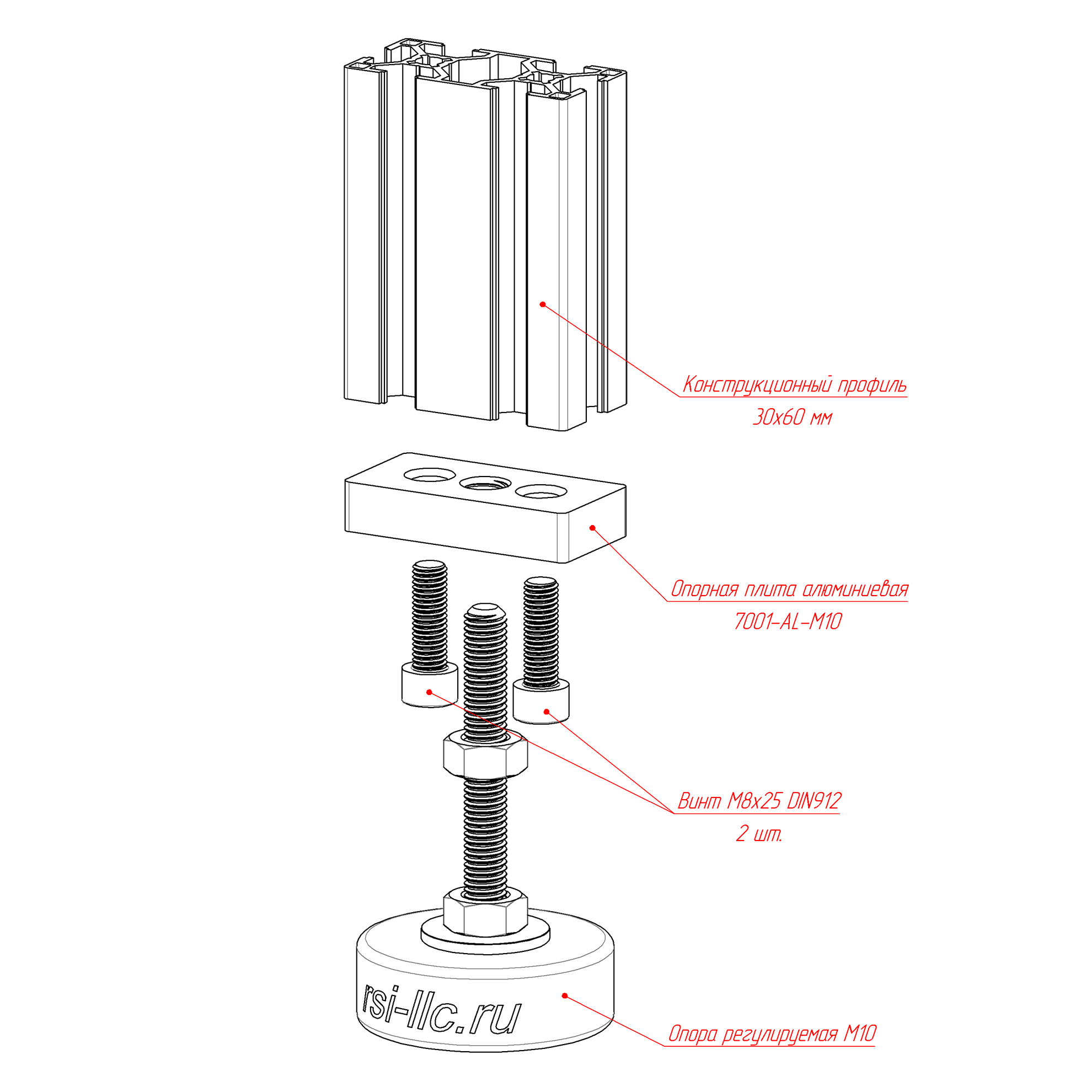

Схема крепления торцевой опорной плиты на конструкционный профиль 30х60 мм

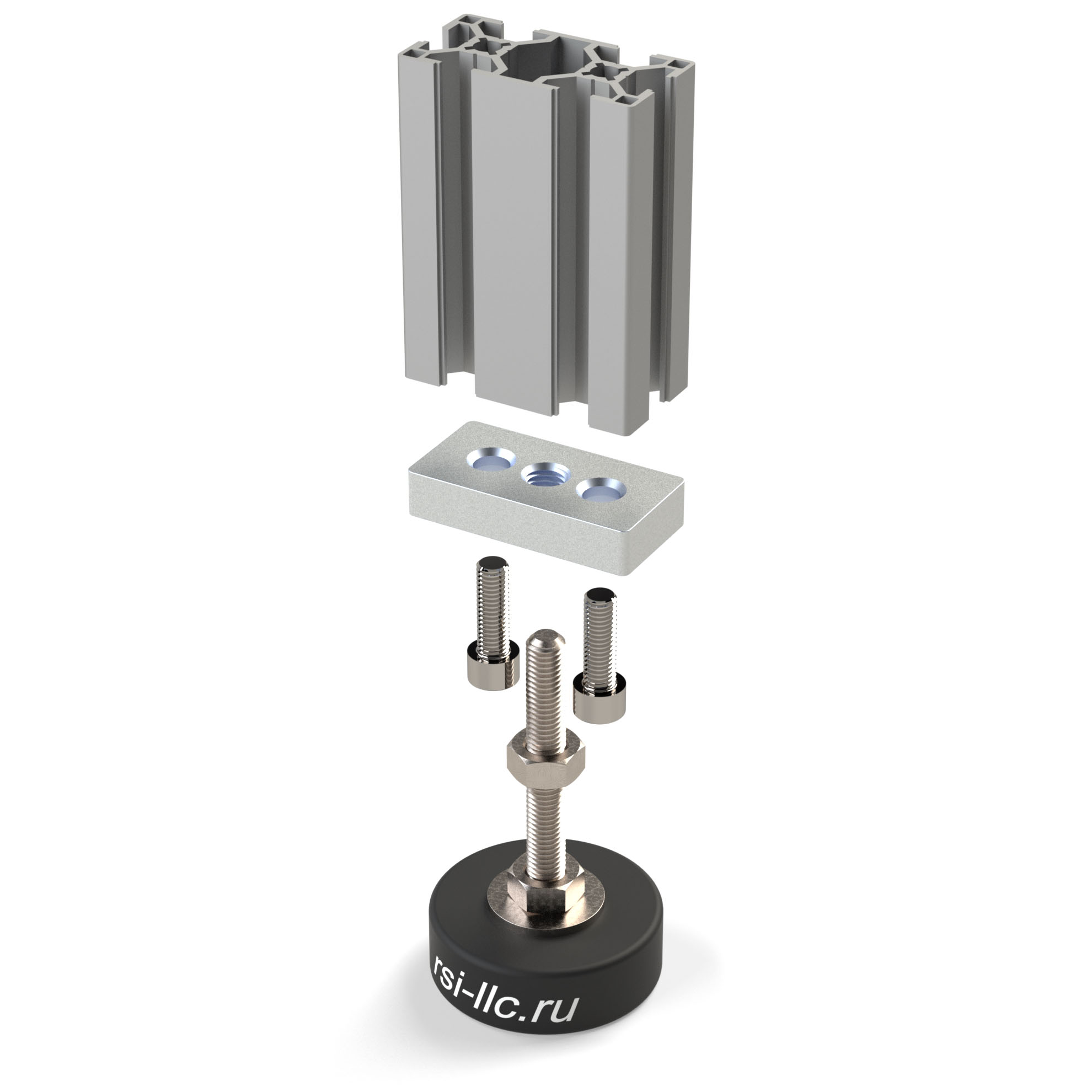

Установка опорной алюминиевой плиты на профиль 30х60 мм

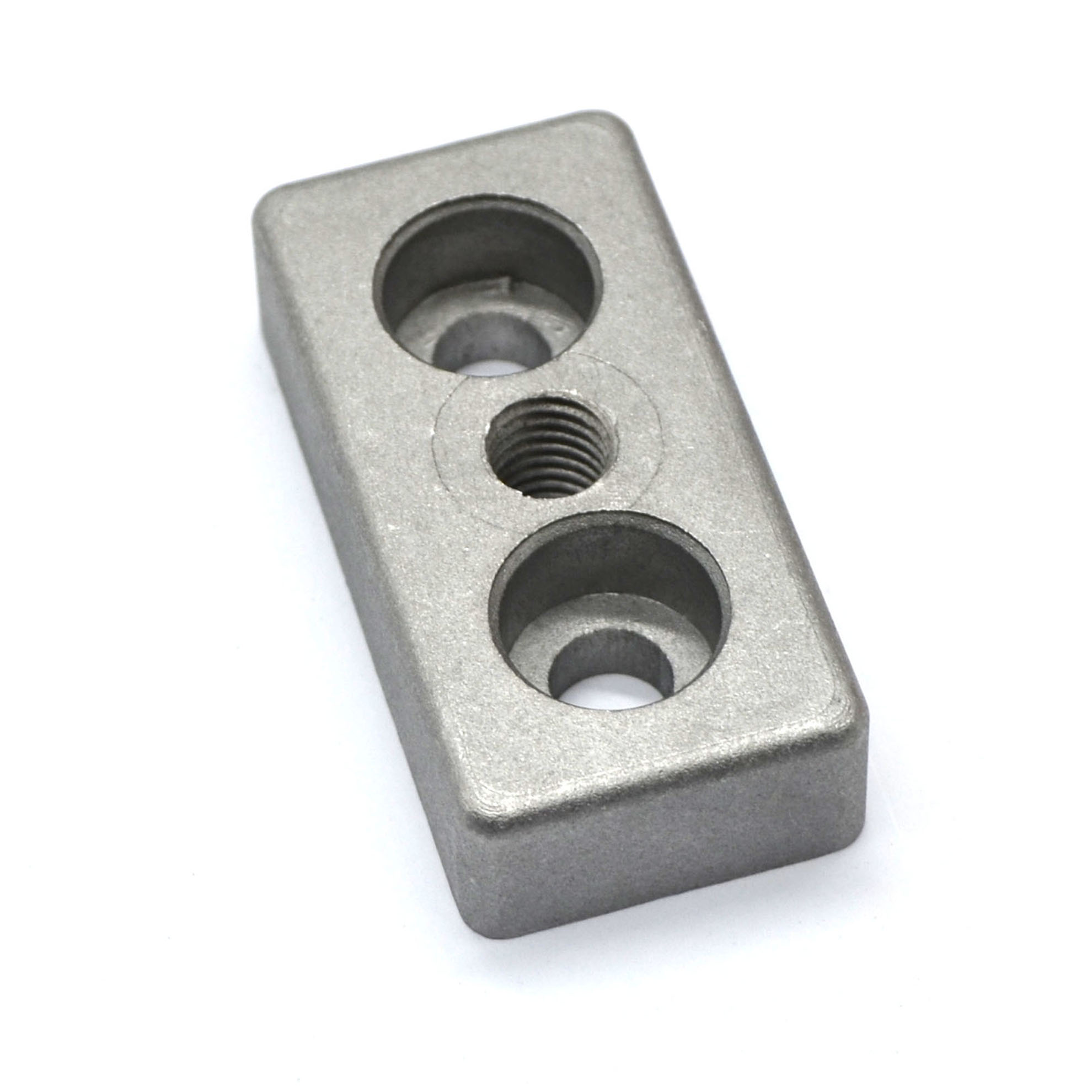

Алюминиевая торцевая плита 30х60 мм, резьба М10

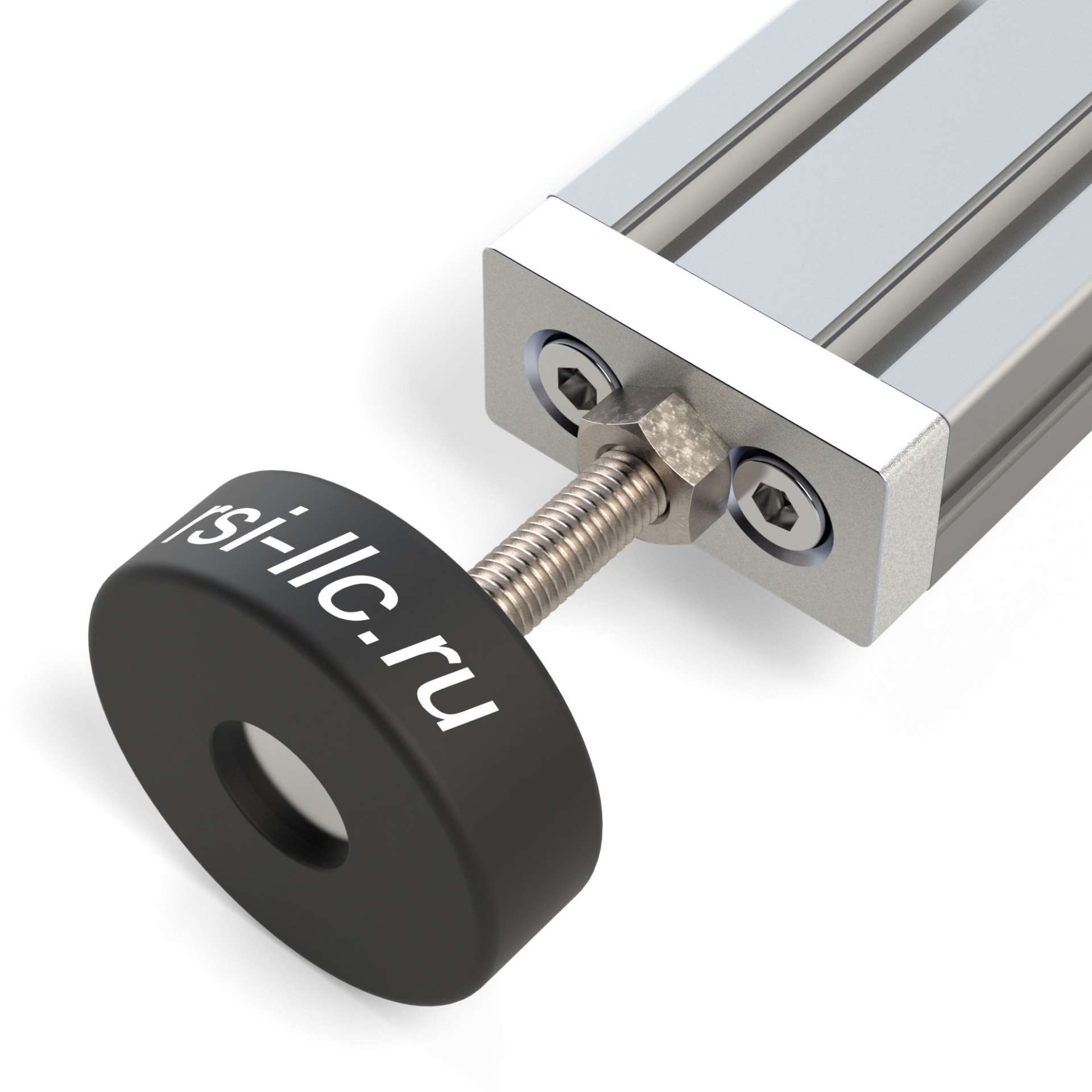

Пример использования алюминиевой опорной плиты для установки опоры М10

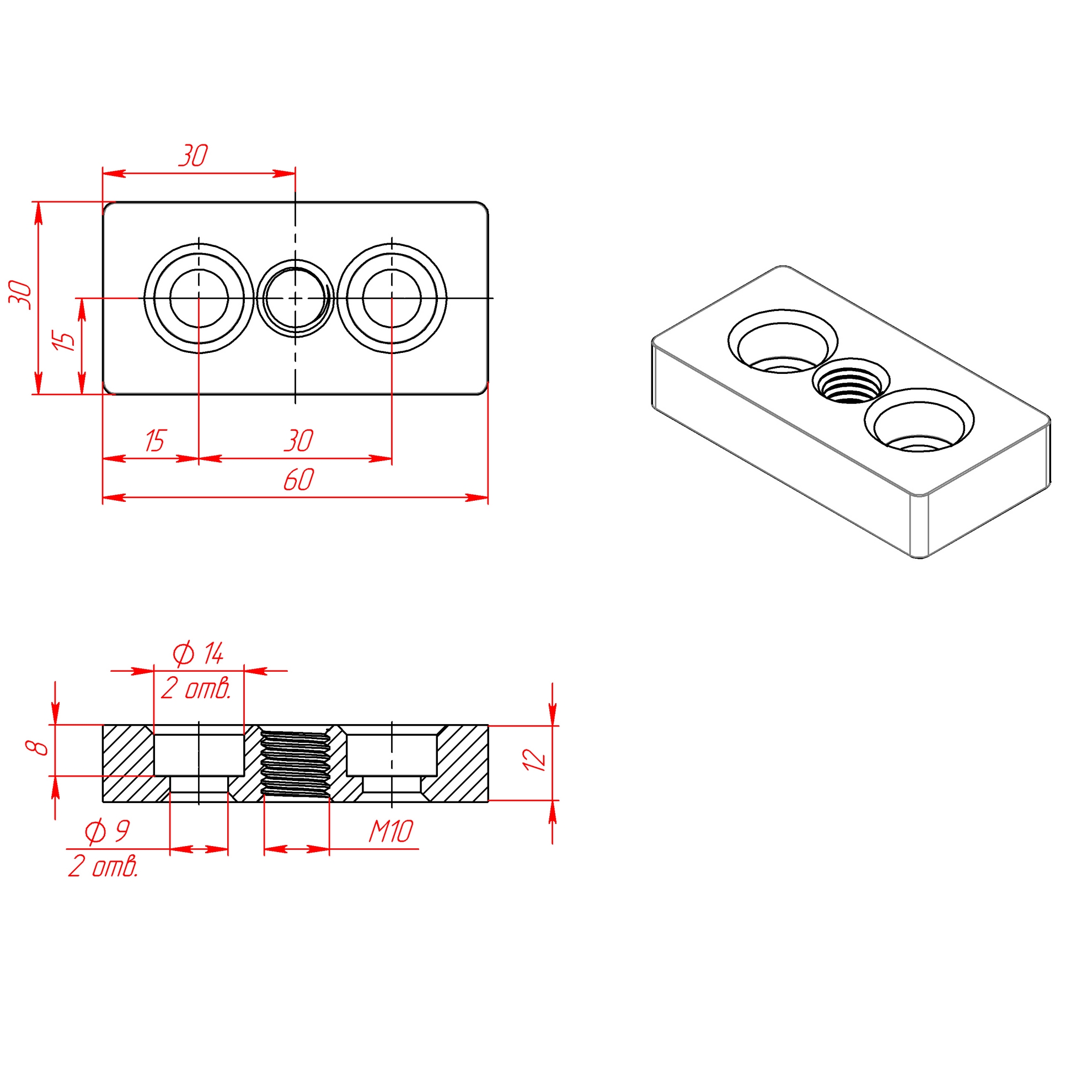

Чертёж опорной плиты для конструкционных профилей 30х60 мм
165.00 руб. от 1 шт
от 15 шт 161.70 ₽ −2%
от 45 шт 156.75 ₽ −5%
от 100 шт 153.45 ₽ −7%
от 325 шт 148.50 ₽ −10%
от 650 шт 145.20 ₽ −12%
от 1250 шт 140.25 ₽ −15%
Наличие 7001-AL-M10 | Опорная плита алюминиевая M10-30х60
На складе > 300 шт
Товар отсутствует или в наличии недостаточно?
Срок под заказ: 8-12 недель
Подобрать комплекты сопутствующих крепежных элементов
Добавить
Выбрать цвет покраски + 100 ₽/шт.
RAL 3020 Матовый · +100 ₽
Добавить
RAL 2004 Матовый · +100 ₽
Добавить
RAL 1021 Матовый · +100 ₽
Добавить
RAL 6018 Матовый · +100 ₽
Добавить
RAL 6005 Матовый · +100 ₽
Добавить
RAL 5015 Матовый · +100 ₽
Добавить
RAL 5005 Матовый · +100 ₽
Добавить
RAL 7035 Матовый · +100 ₽
Добавить
RAL 7024 Матовый · +100 ₽
Добавить
RAL 9003 Матовый · +100 ₽
Добавить
RAL 9005 Муар · +100 ₽
Добавить

Файлы для скачивания

3D-модель · STEP
STEPСкачать
7001-AL-M10 | Опорная плита алюминиевая M10-30х60 (3D-модель).STEP
3D-модель · архив ZIP
ZIPСкачатьАрхив ZIP
7001-AL-M10 | Опорная плита алюминиевая M10-30х60 (3D-модель).ZIP
Чертеж · PDF
PDFСкачать
7001-AL-M10 | Опорная плита алюминиевая M10-30х60 (Чертеж).PDF

Описание

Фундаментная торцевая плита 30х60 — это надежное и универсальное решение для монтажа регулируемых опор М10. Специально разработана для точного центрирования по сечению алюминиевого конструктивного профиля размером 30х60 мм, что обеспечивает стабильность и точность установки.

Основные характеристики и преимущества:

Размеры: 30х60 мм, идеально соответствуют алюминиевым профилям данного размера.
Назначение: установка регулируемых опор М10 с точным центрированием. Многофункциональность: пластины крепления могут использоваться для монтажа различных элементов крепежа, таких как:
  • регулируемые опоры
  • рым-болты
  • крюки
  • подвесы
Применение:
  • Монтаж конструкций из алюминиевых профилей
  • Обеспечение устойчивости и регулировки высоты конструкций.
  • Универсальное крепление различных элементов для автоматизации, освещения, витрин и других систем

Характеристики

Артикул:
 7001-AL-M10
Серия профилей:
 с пазом 8 мм, серия 30
Материал:
 Алюминий литой под давлением
Покрытие:
 Без покрытия
Тип сырья:
 Первичное
Вес, кг:
 0,042
Цвет:
 Серый

Комплекты сопутствующих крепежных элементов для арт. 7001-AL-M10

Для профилей 30х60 мм
Винт М8х25 DIN912 (полуцилиндр) кл.пр. 8.8×2
Винт М8х25 DIN912 (полуцилиндр) кл.пр. 8.8
22,40 ₽/компл. в наличии
