7005-AL-Slot10-M16 | Опорная плита алюминиевая M16-80х80 паз 10

7005-AL-Slot10-M16 | Опорная плита алюминиевая M16-80х80 паз 10

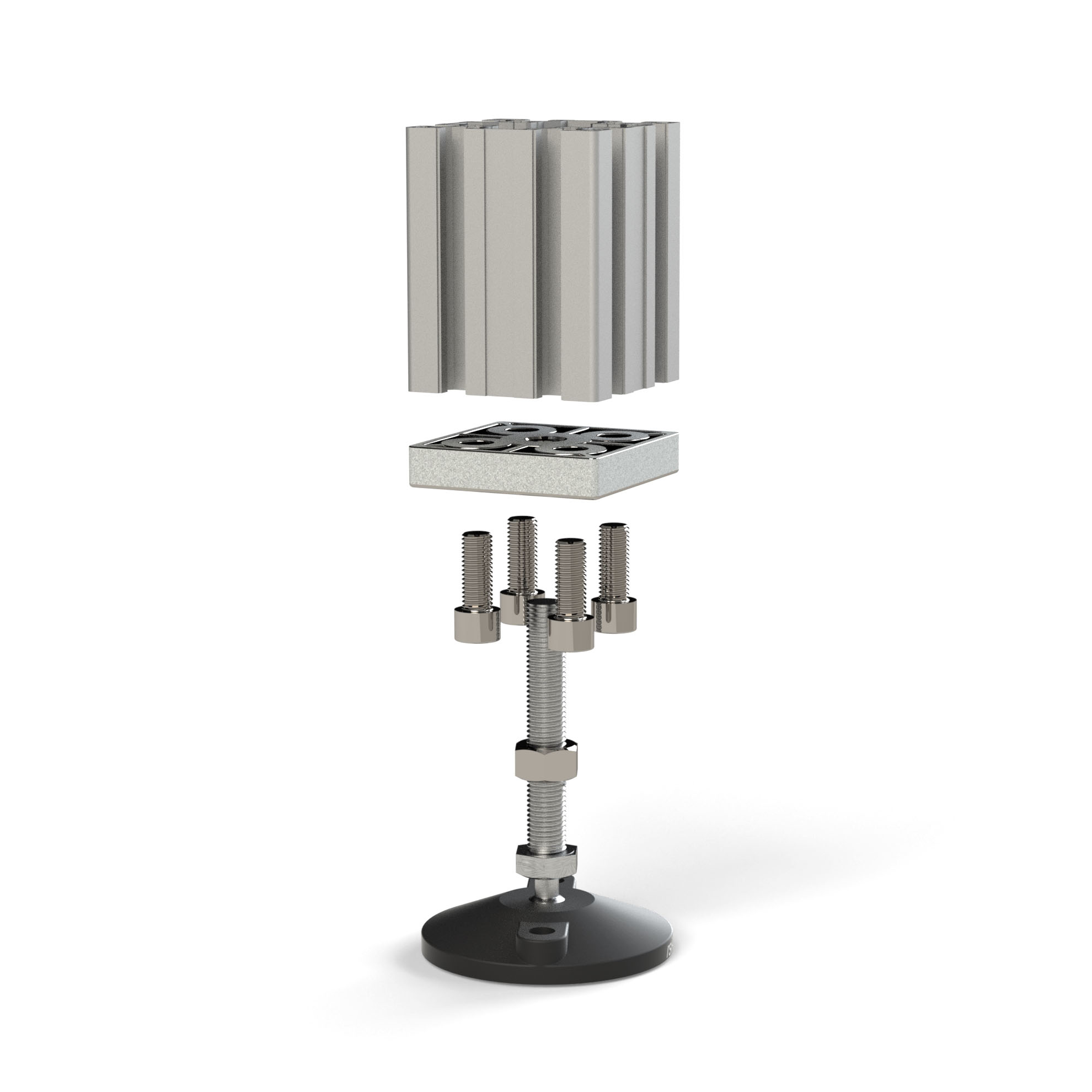

Комплектация крепления опоры 7005-AL-Slot10-M16, ножки м16 к профилю 80 при помощи винтов М12

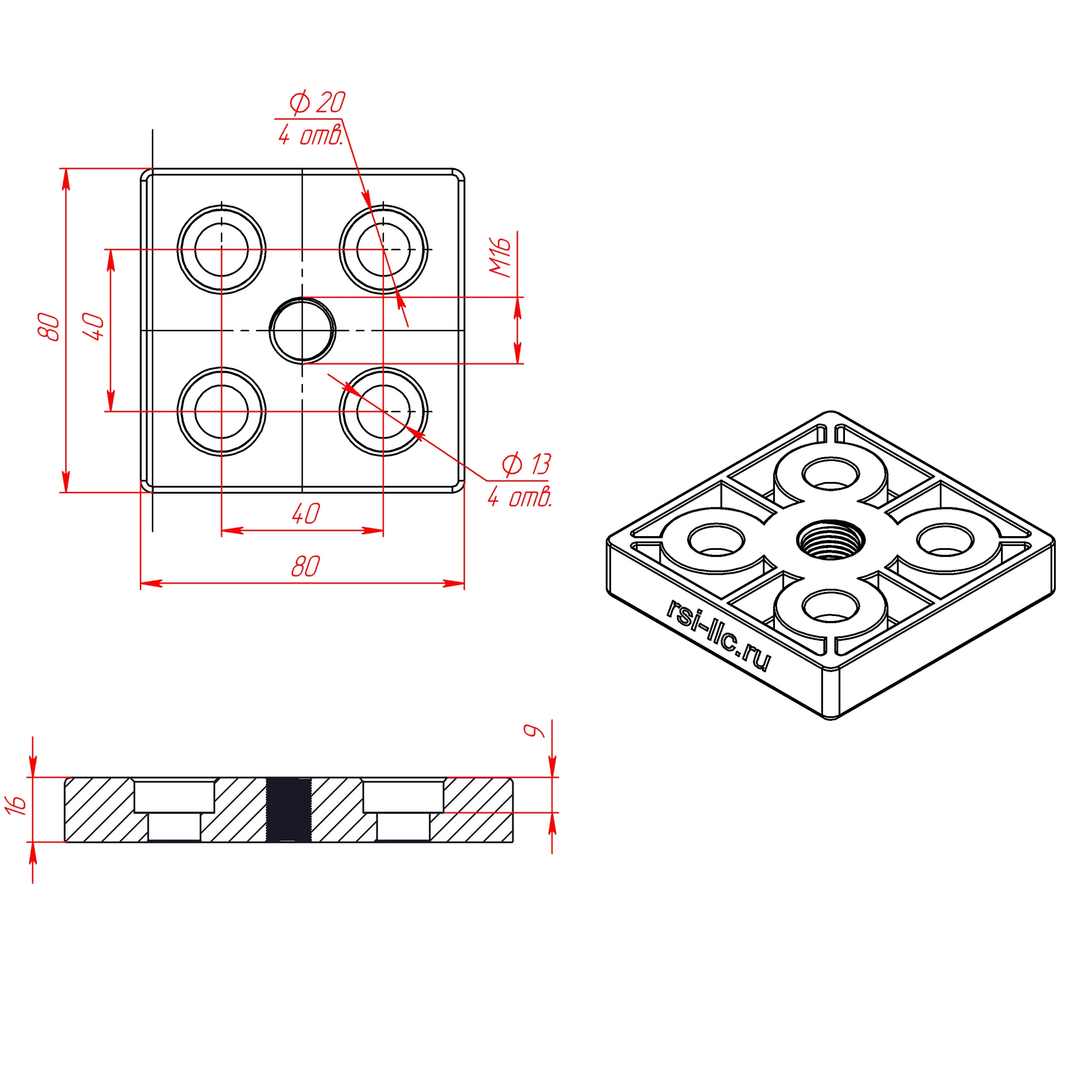

чертёж 7005-AL-Slot10-M16

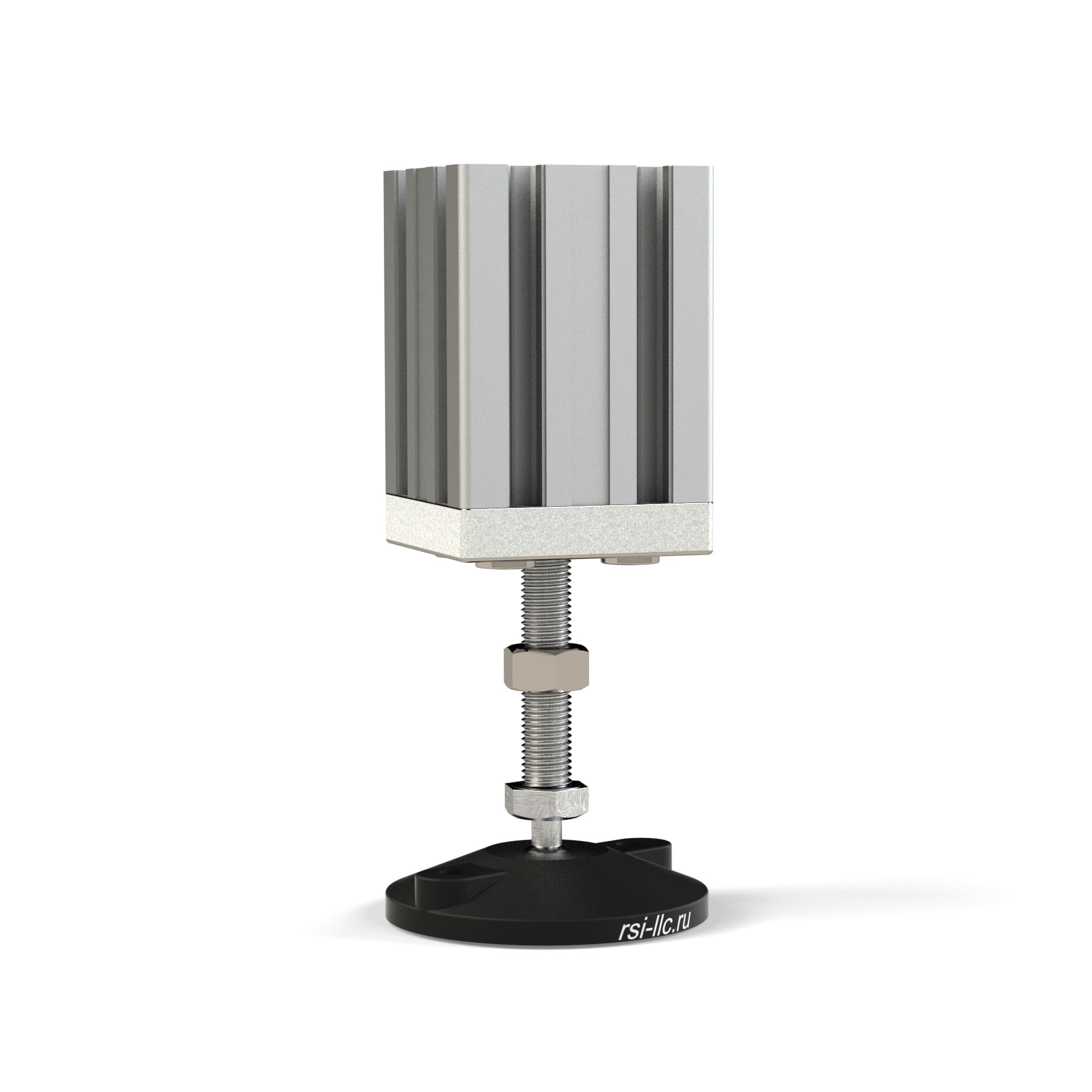

Образец крепления опорной плиты 7005-AL-Slot10-M16

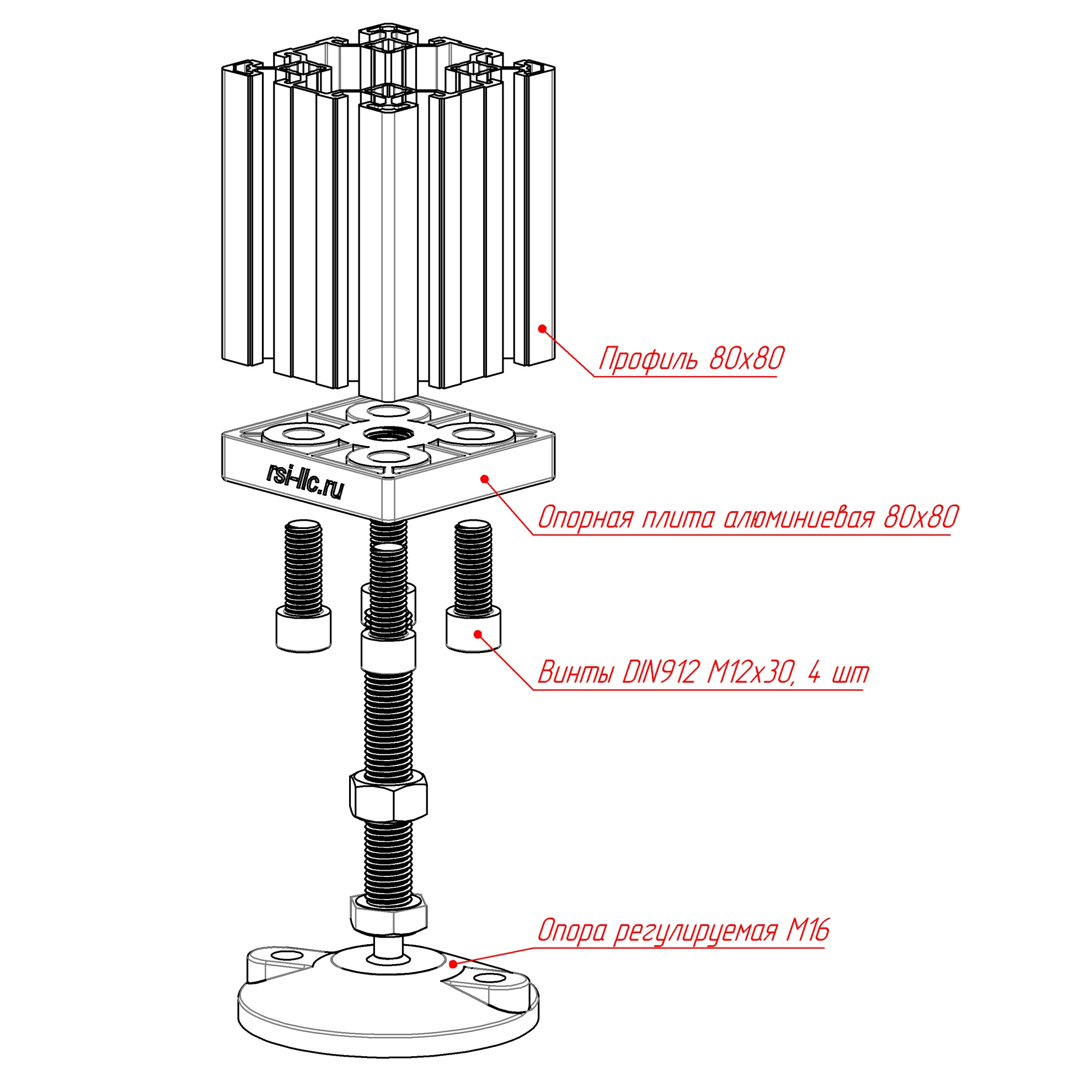

Схема сборки: опорная плита алюминиевая M16-80х80 паз 10

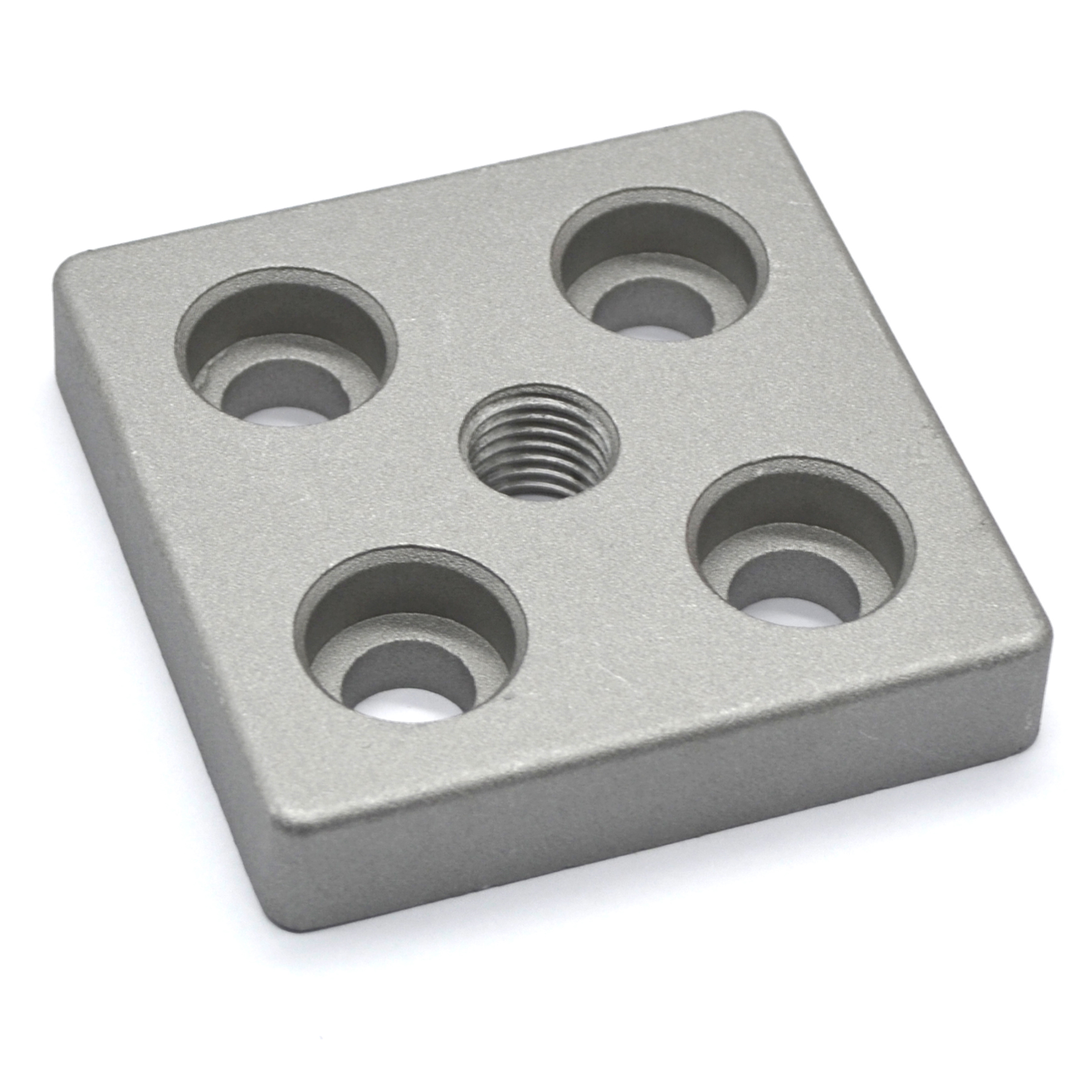

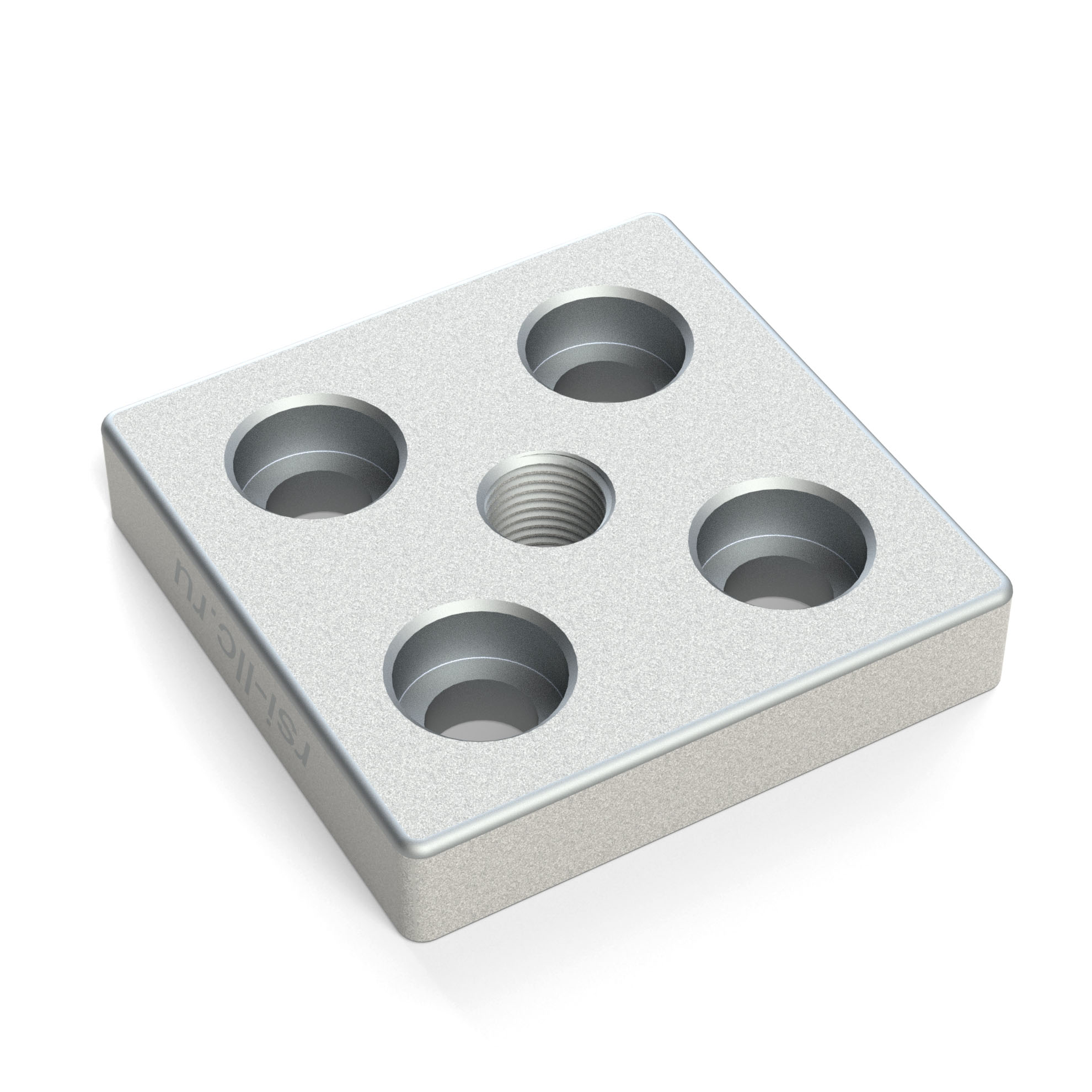

Опорная плита с резьбой M16, размер 80х80 паз 10

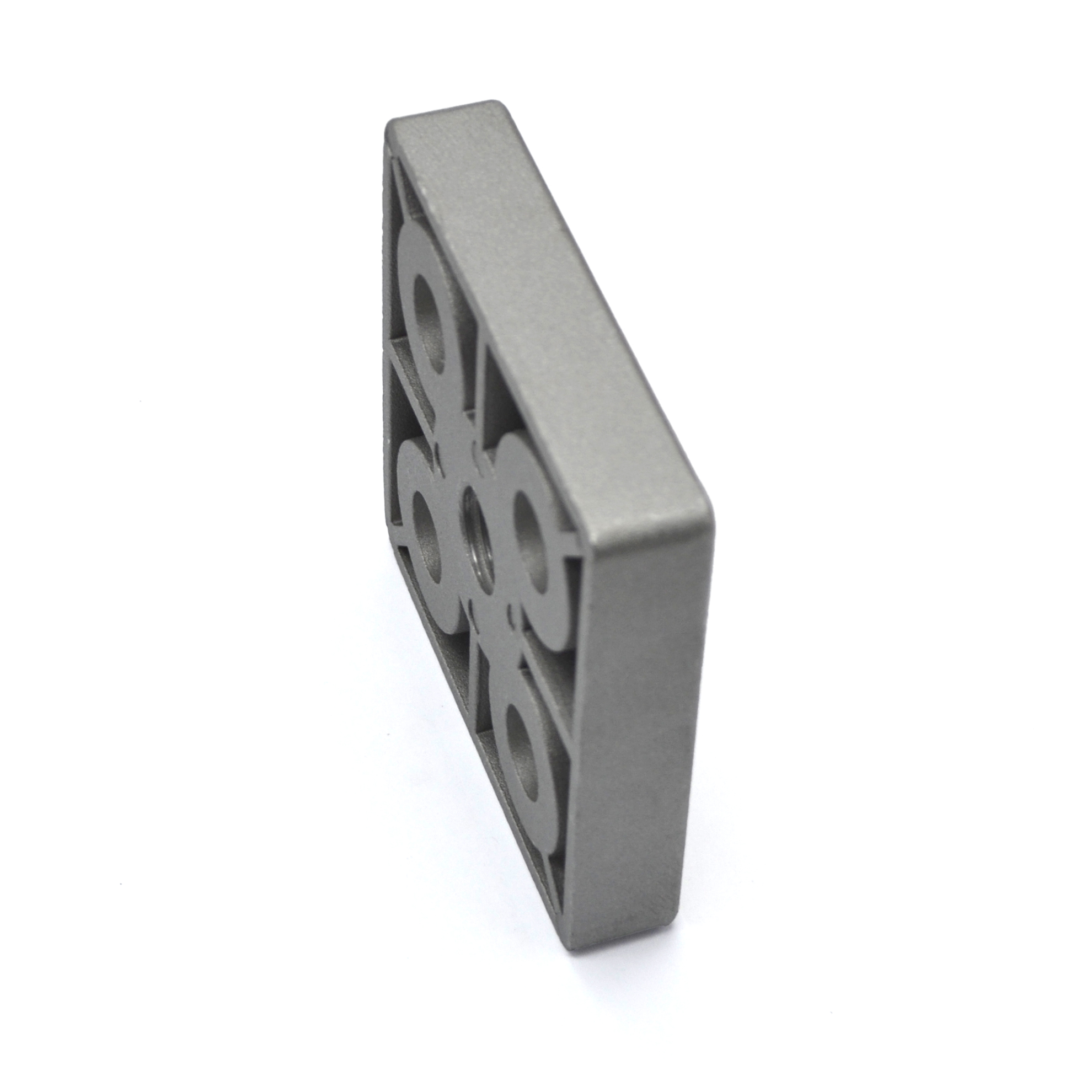

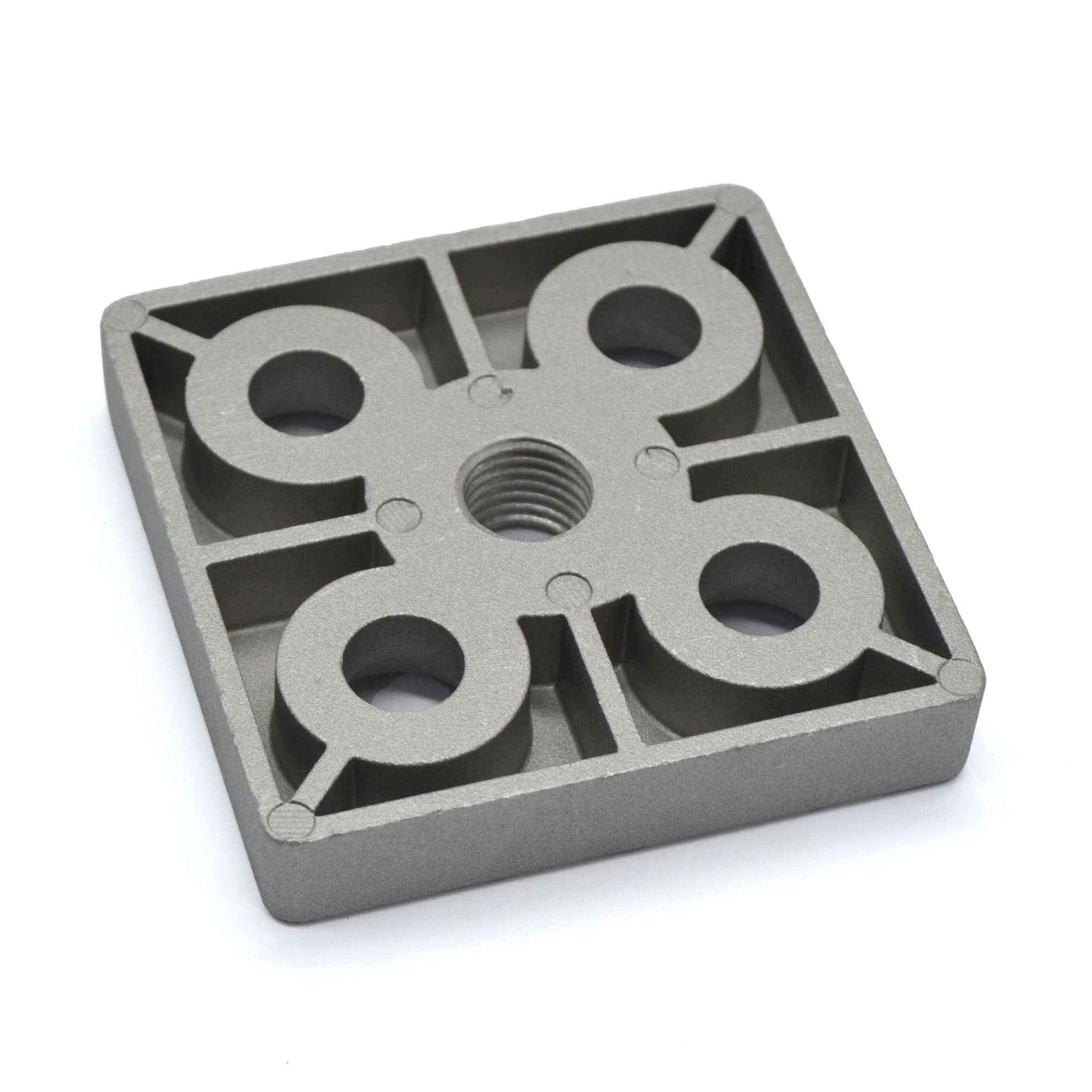

Обратная сторона опоры 7005-AL-Slot10-M16
Опорная плита алюминиевая для ножки M16 и профиля 80х80 с пазом 10
440.00 руб. от 1 шт
от 5 шт 431.20 ₽ −2%
от 20 шт 418.00 ₽ −5%
от 35 шт 409.20 ₽ −7%
от 120 шт 396.00 ₽ −10%
от 230 шт 387.20 ₽ −12%
от 475 шт 374.00 ₽ −15%
Наличие 7005-AL-Slot10-M16 | Опорная плита алюминиевая M16-80х80 паз 10
На складе 260 шт
Товар отсутствует или в наличии недостаточно?
Срок под заказ: 8-12 недель
Подобрать комплекты сопутствующих крепежных элементов
Добавить
Выбрать цвет покраски + 100 ₽/шт.
RAL 3020 Матовый · +100 ₽
Добавить
RAL 2004 Матовый · +100 ₽
Добавить
RAL 1021 Матовый · +100 ₽
Добавить
RAL 6018 Матовый · +100 ₽
Добавить
RAL 6005 Матовый · +100 ₽
Добавить
RAL 5015 Матовый · +100 ₽
Добавить
RAL 5005 Матовый · +100 ₽
Добавить
RAL 7035 Матовый · +100 ₽
Добавить
RAL 7024 Матовый · +100 ₽
Добавить
RAL 9003 Матовый · +100 ₽
Добавить
RAL 9005 Муар · +100 ₽
Добавить

Файлы для скачивания

3D-модель · STEP
STEPСкачать
7005-AL-Slot10-M16 | Опорная плита алюминиевая M16-80х80 паз 10 (3D-модель).STEP
3D-модель · архив ZIP
ZIPСкачатьАрхив ZIP
7005-AL-Slot10-M16 | Опорная плита алюминиевая M16-80х80 паз 10 (3D-модель).ZIP
Чертёж · PDF
PDFСкачать
7005-AL-Slot10-M16 | Опорная плита алюминиевая M16-80х80 паз 10 (Чертёж).PDF

Описание

Основные характеристики:
  • Материал: Алюминий
  • Размер: 80×80 мм
  • Тип паза: 10 мм
  • Резьба: М16
  • Назначение: Для установки регулируемой ножки с резьбой М16 в конструкционный алюминиевый профиль 80×80 мм
Особенности:
  • Обеспечивает надежное крепление регулируемой ножки к алюминиевому профилю
  • Совместима с конструкционными алюминиевыми профилями с пазом 10 мм
  • Легкая и прочная конструкция из алюминия
Рекомендуемый крепёж (приобретается отдельно):
  • Винты М12×30 DIN912 с внутренним шестигранником — 4 шт.

Также пластины крепления опор можно использовать для установки рым-болтов, крюков, подвесов и прочего крепежа.

Характеристики

Артикул:
 7005-AL-Slot10-M16
Серия профилей:
 с пазом 10 мм, серия 40
Материал:
 Алюминий литой под давлением
Покрытие:
 Без покрытия
Тип сырья:
 Первичное
Вес, кг:
 0,160
Цвет:
 Серый

Комплекты сопутствующих крепежных элементов для арт. 7005-AL-Slot10-M16

Для профилей 80х80
Винт М12х30 DIN912 (полуцилиндр) кл.пр. 8.8×4
Винт М12х30 DIN912 (полуцилиндр) кл.пр. 8.8
112,00 ₽/компл. в наличии

Возможные замены или аналоги для арт. 7005-AL-Slot10-M16:

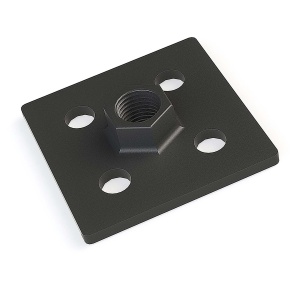

7005-S10-STEEL-М16 | Опорная плита стальная 80х80 (М16) паз 10 мм
7005-S10-STEEL-М16 | Опорная плита стальная 80х80 (М16) паз 10 мм
350.00 руб./шт.
в наличии ≈ 100 шт.
