Описание

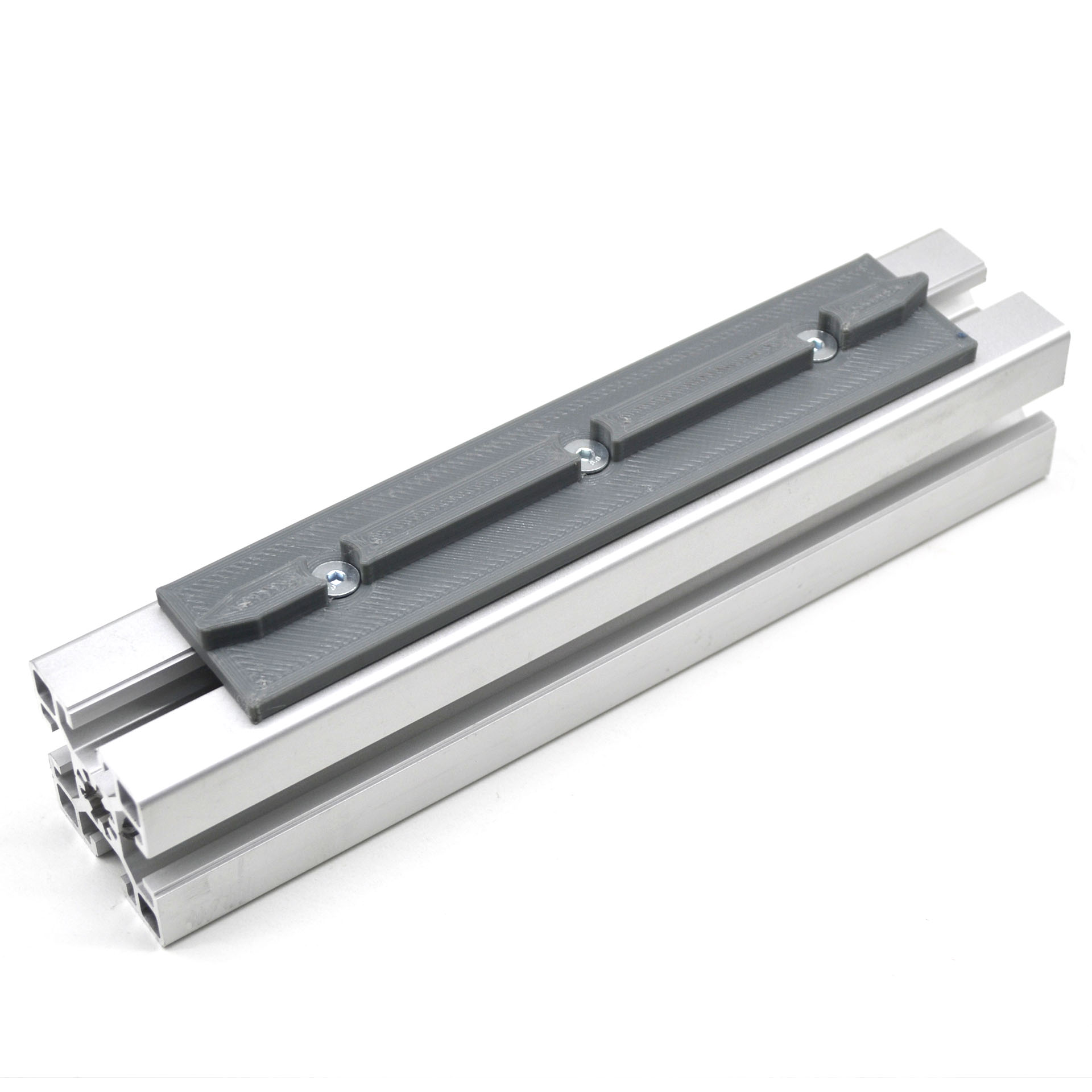

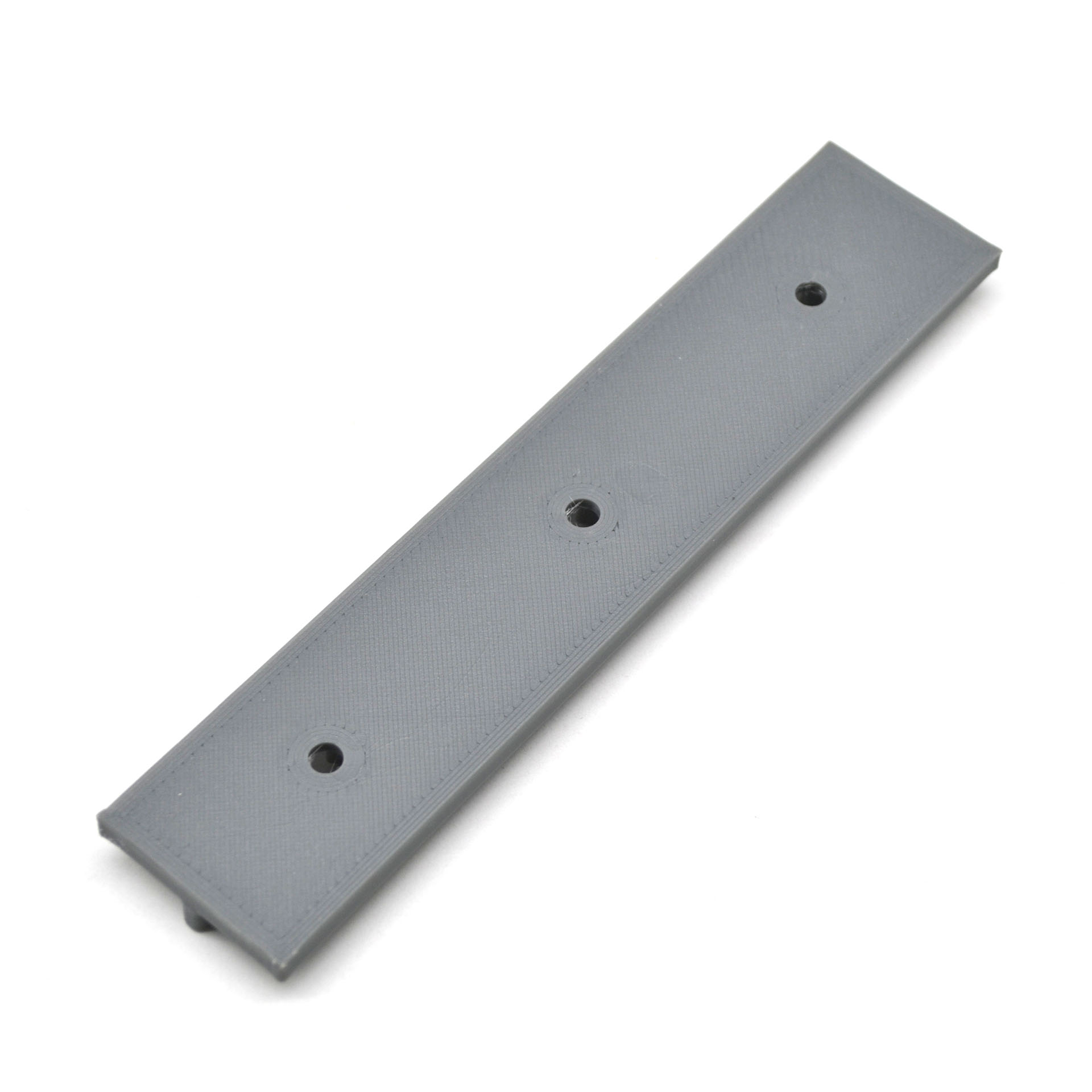

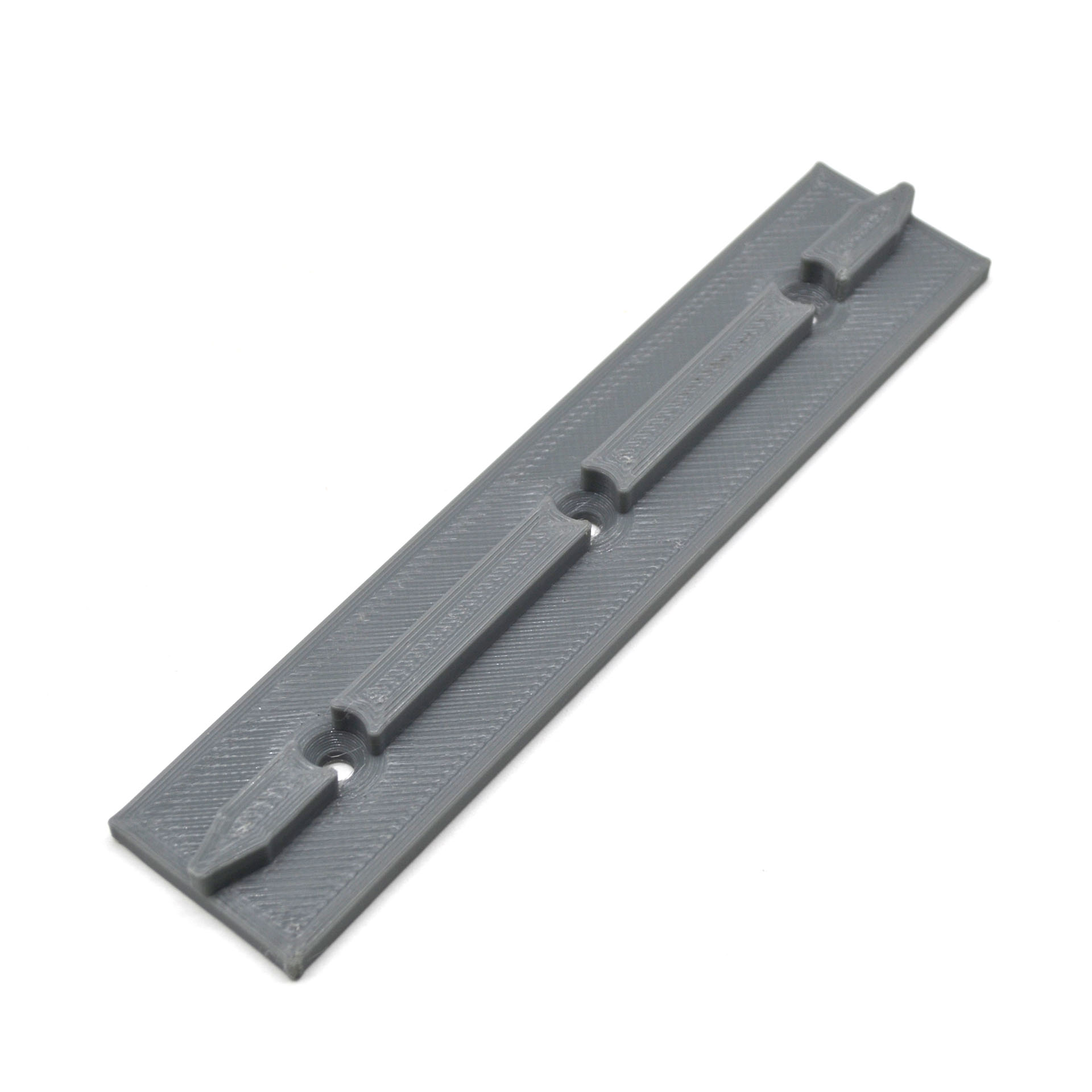

Вкладыш, предназначенный для создания скользящего соединения между профилями серии 45 с пазом 10 мм.
Загрузить:
- 3D-модель (
LBP-45180.step)

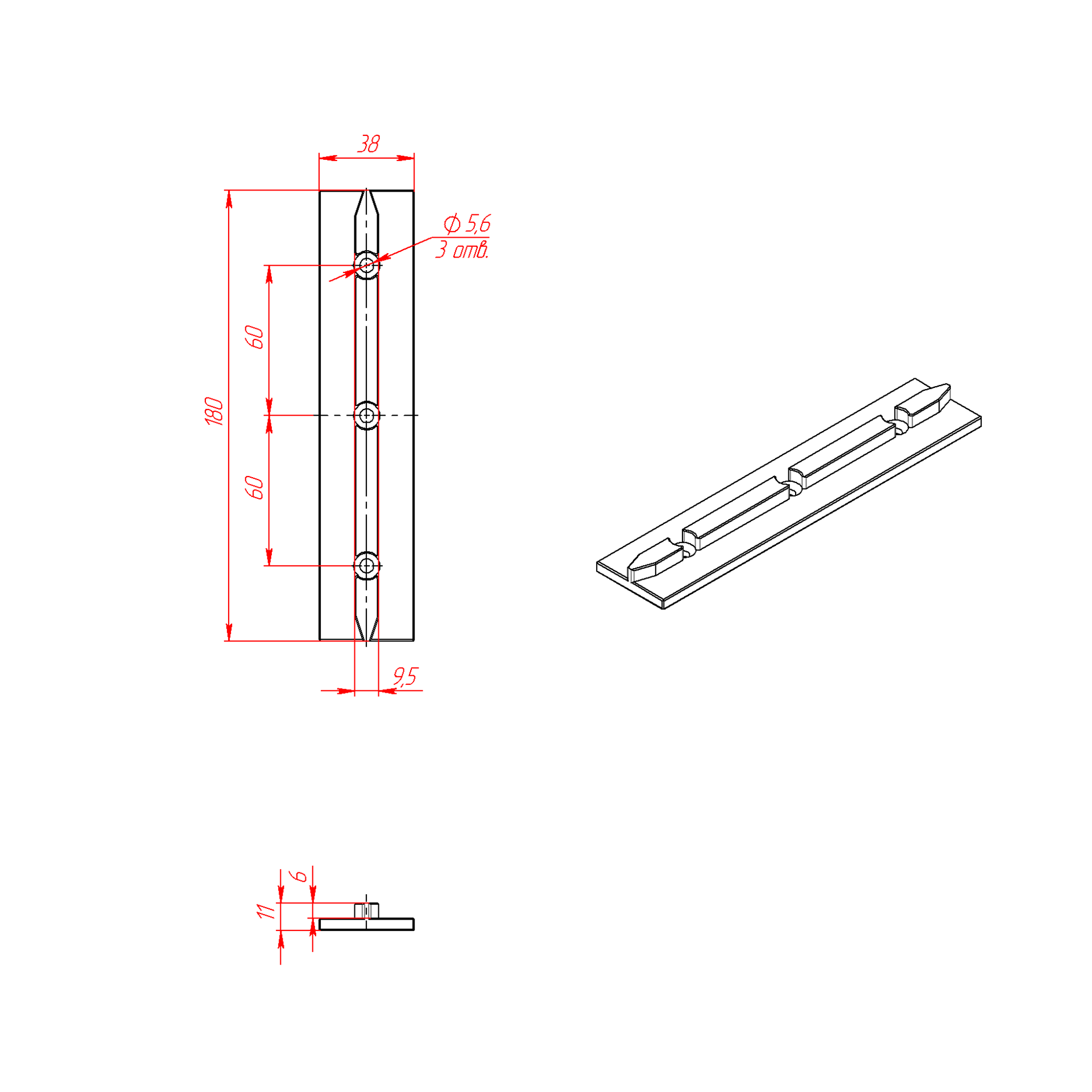

- Чертёж (
LBP-45180.pdf)
Не забудьте купить комплект крепежа к скользящему вкладышу арт. LBP-45180:

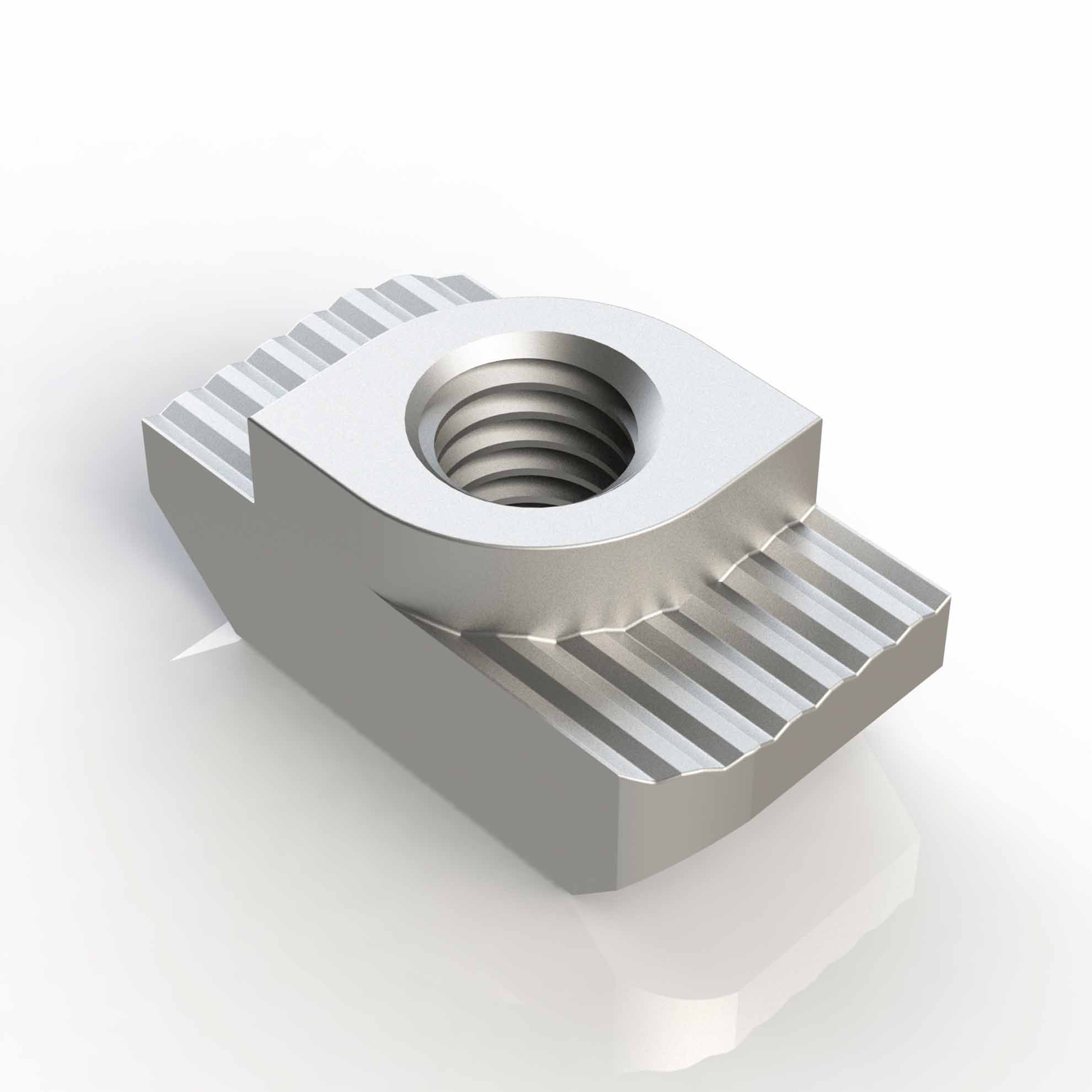

1. Винт М5х16 мм DIN7991 - 3 шт. + Т-гайка, Паз 10, М5, арт. 5016 - 3 шт.

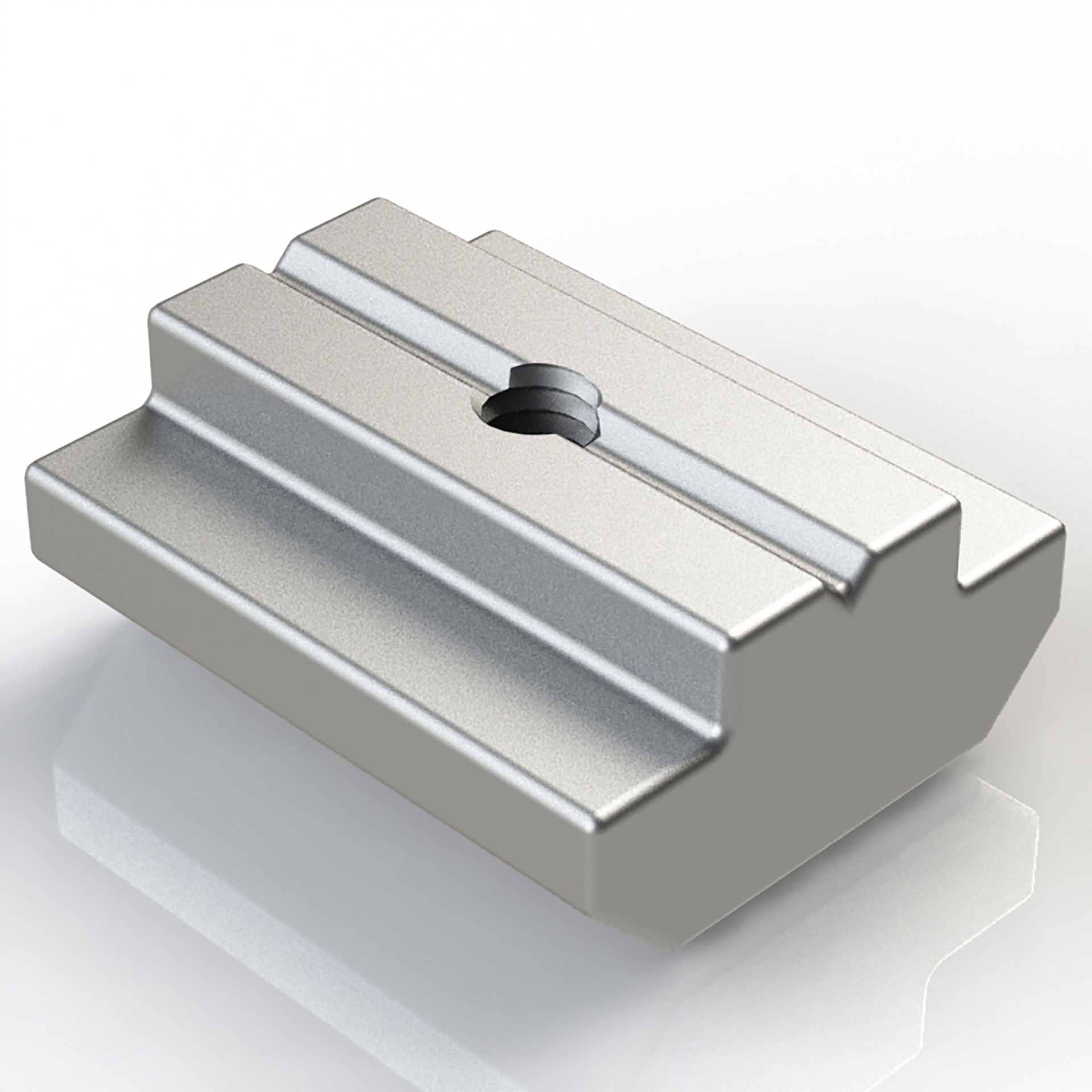

- или Винт М5х16 мм DIN7991 - 3 шт. + Сухарь пазовый, паз 10, М5, арт. 5072 - 3 шт.
- или Винт М5х16 мм DIN7991 - 3 шт. + Сухарь пазовый алюминиевый, паз 10, М5, арт. 5072AL - 3 шт.
- или Винт М5х16 мм DIN7991 - 3 шт. + Сухарь пазовый c фиксатором, паз 10, М5, арт. 2A11.A21A.01 - 3 шт.
Характеристики
|
LBP-45180 |
|
180 мм |
|
с пазом 10 мм, 45х45, 45х90, 45х135, 45х180, 90х90 |
|
10 |
|
Пластик |
|
0,046 |
|
Серый |
