229.00 руб.
от 1 шт
от 5 шт
224.42 ₽
−2%
от 20 шт
219.84 ₽
−4%
от 55 шт
215.26 ₽
−6%
от 110 шт
210.68 ₽
−8%
от 210 шт
206.10 ₽
−10%
от 325 шт
201.52 ₽
−12%
Под заказ
Товар отсутствует или в наличии недостаточно?
Срок под заказ: 2-5 рабочих дней
Подобрать комплекты сопутствующих крепежных элементов
Срок под заказ: 2-5 рабочих дней
Файлы для скачивания
Описание

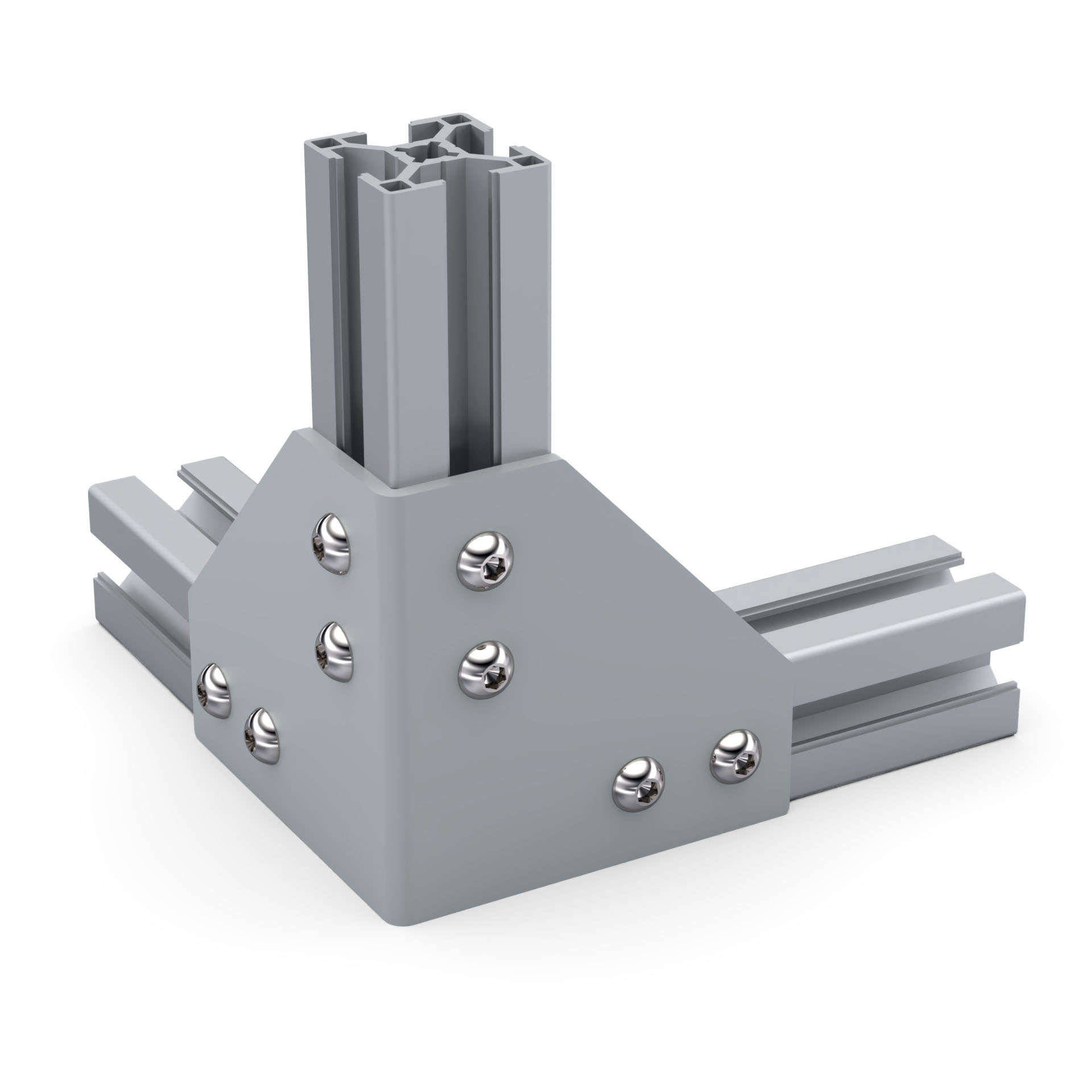

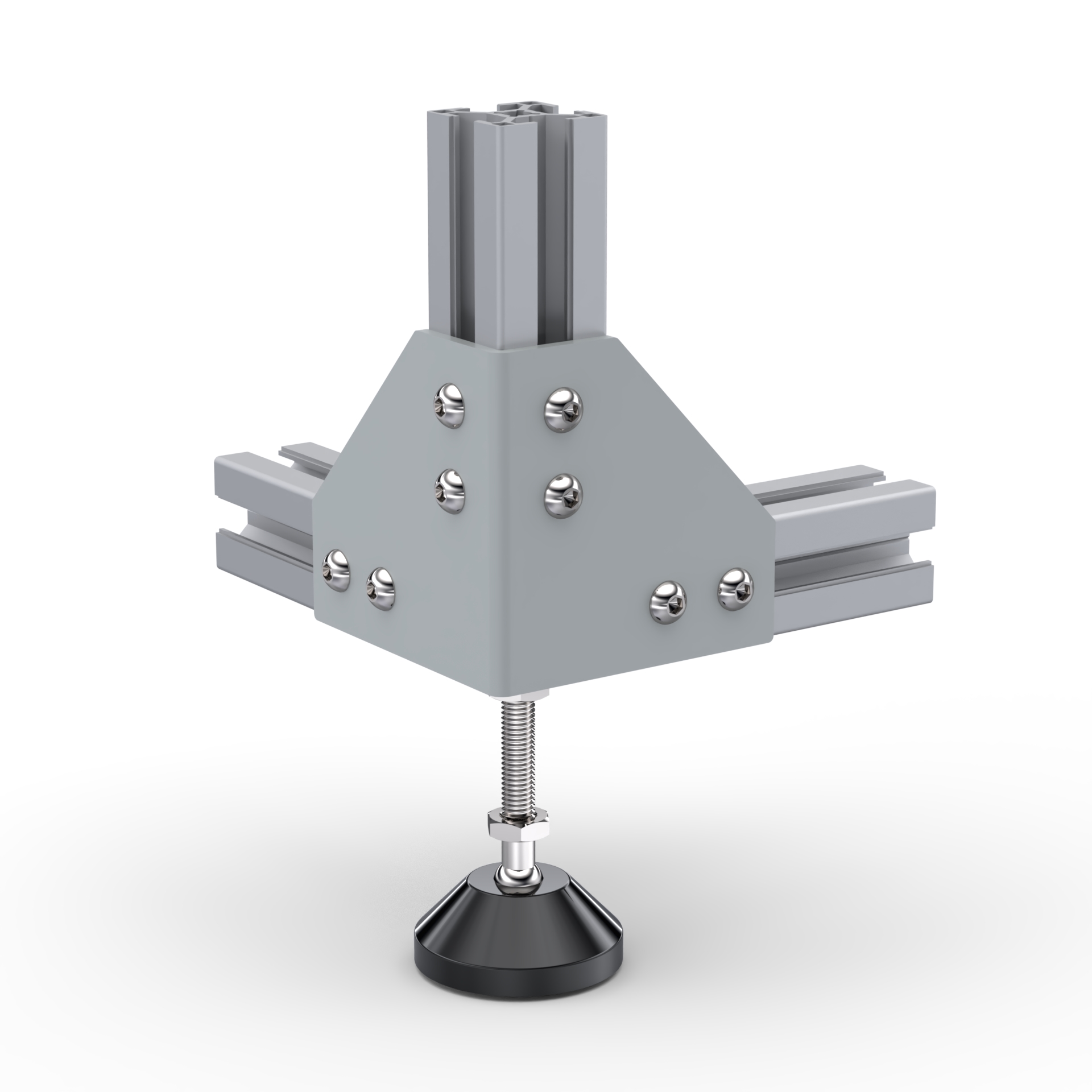

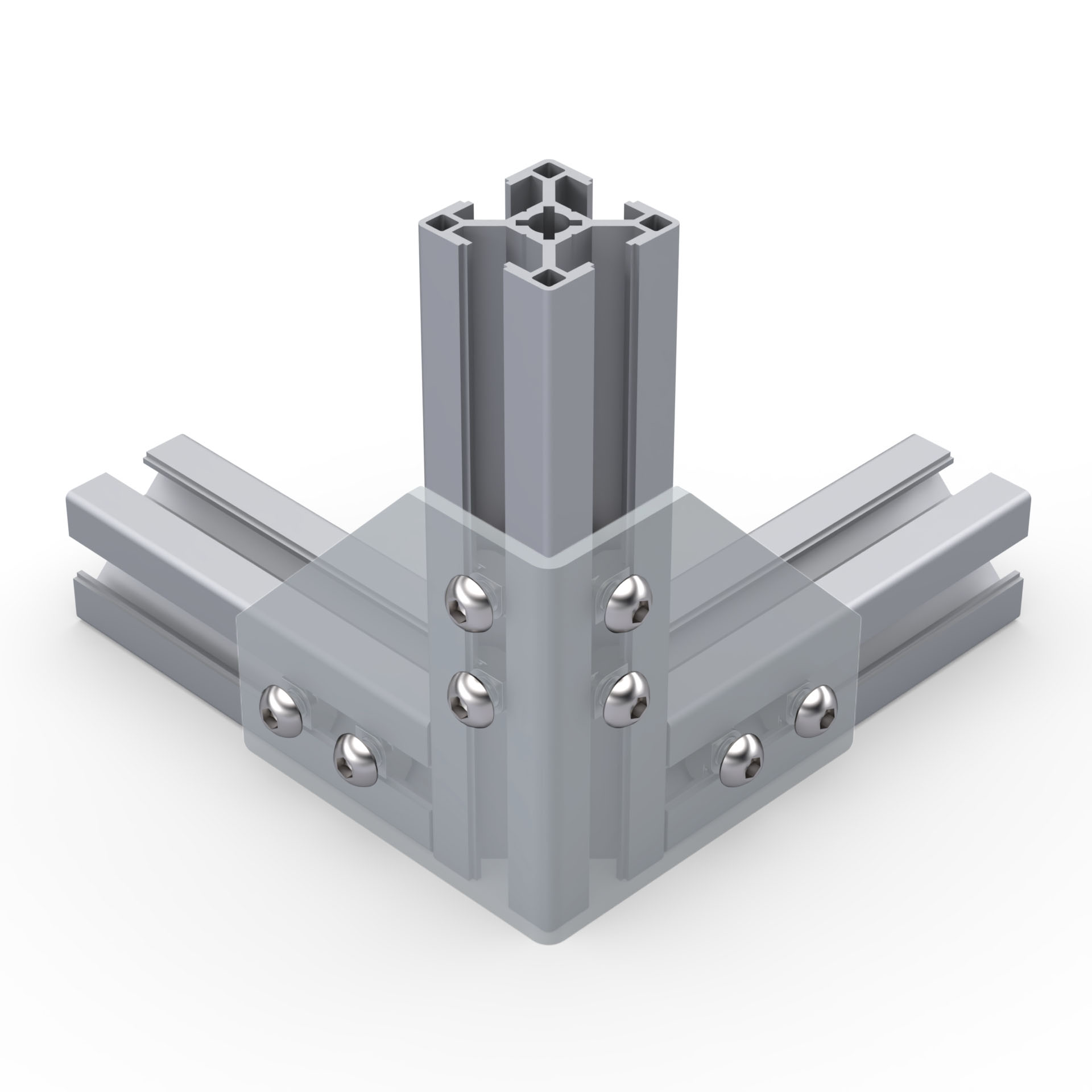

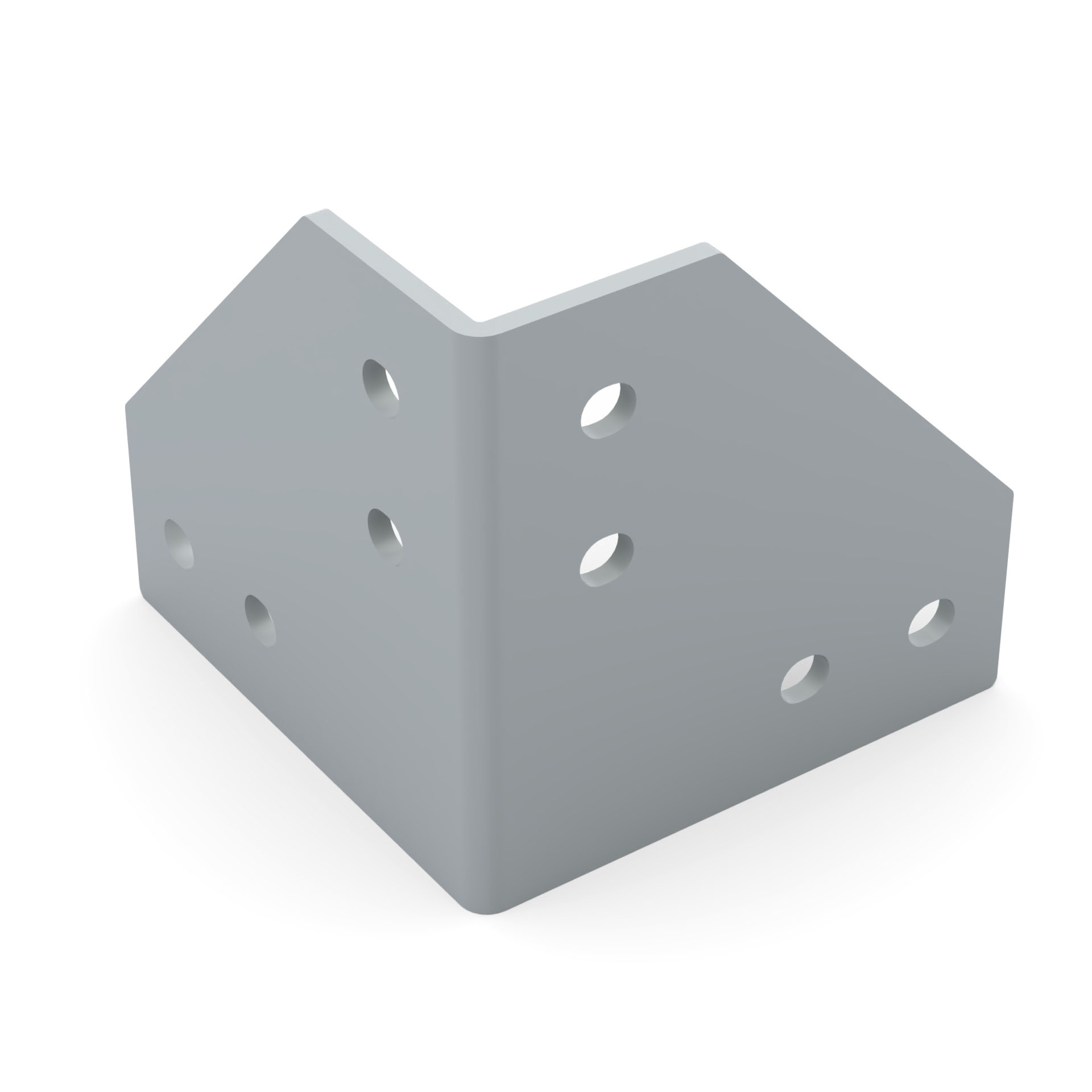

Уголок ставится снаружи стыка и стягивает три профиля, сходящиеся по осям X, Y и Z. Получается замкнутый угловой узел каркаса: станина, рама станка, верстак, стеллаж, ограждение или несущая конструкция из алюминиевого профиля.

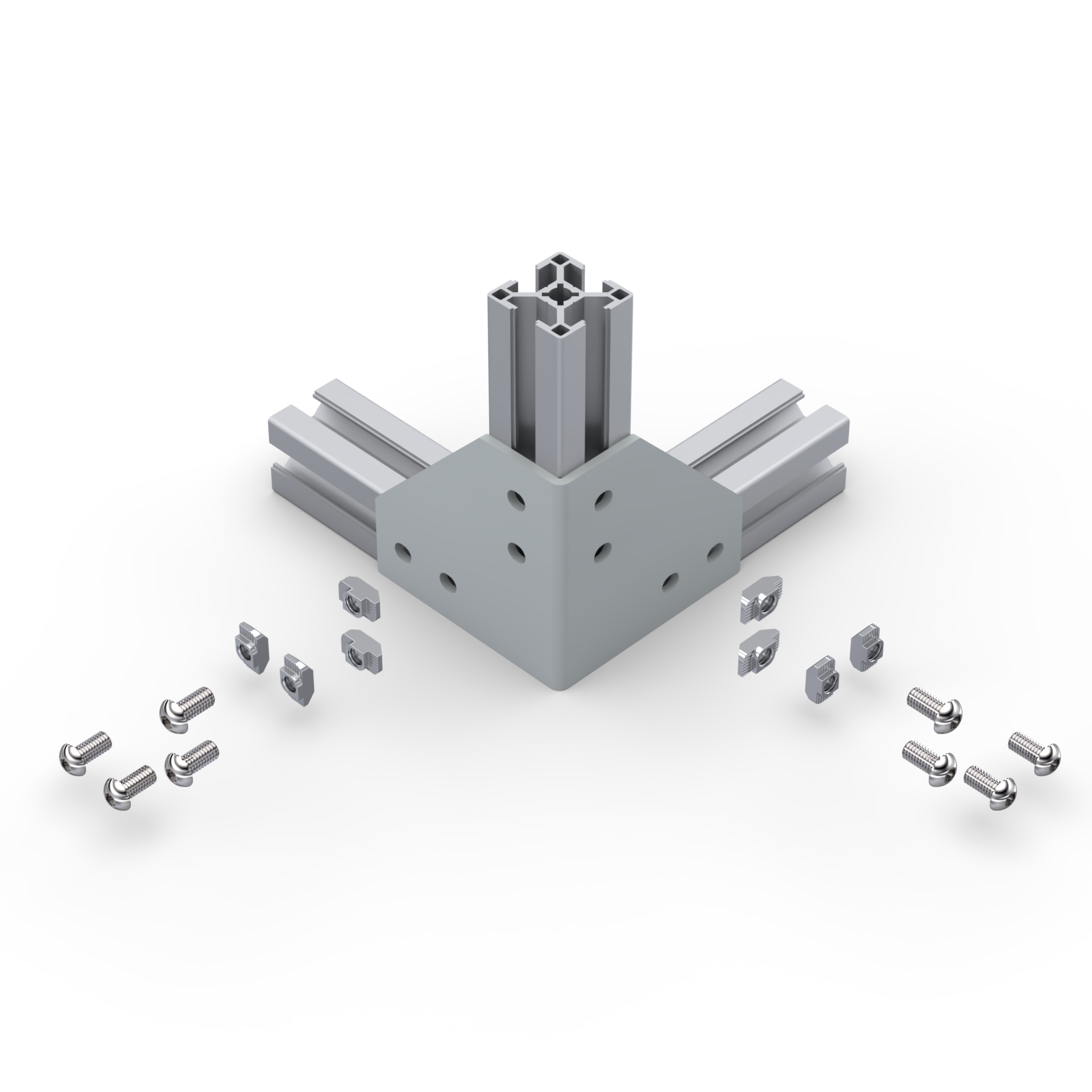

Монтируется стандартным комплектом метизов, винтами через пазовые сухари.
Узел не держится только на торце профиля и не разъезжается при сдвиге, кручении и вибрации.
Преимущества:
Монтируется стандартным комплектом метизов, винтами через пазовые сухари.
Узел не держится только на торце профиля и не разъезжается при сдвиге, кручении и вибрации.
Преимущества:

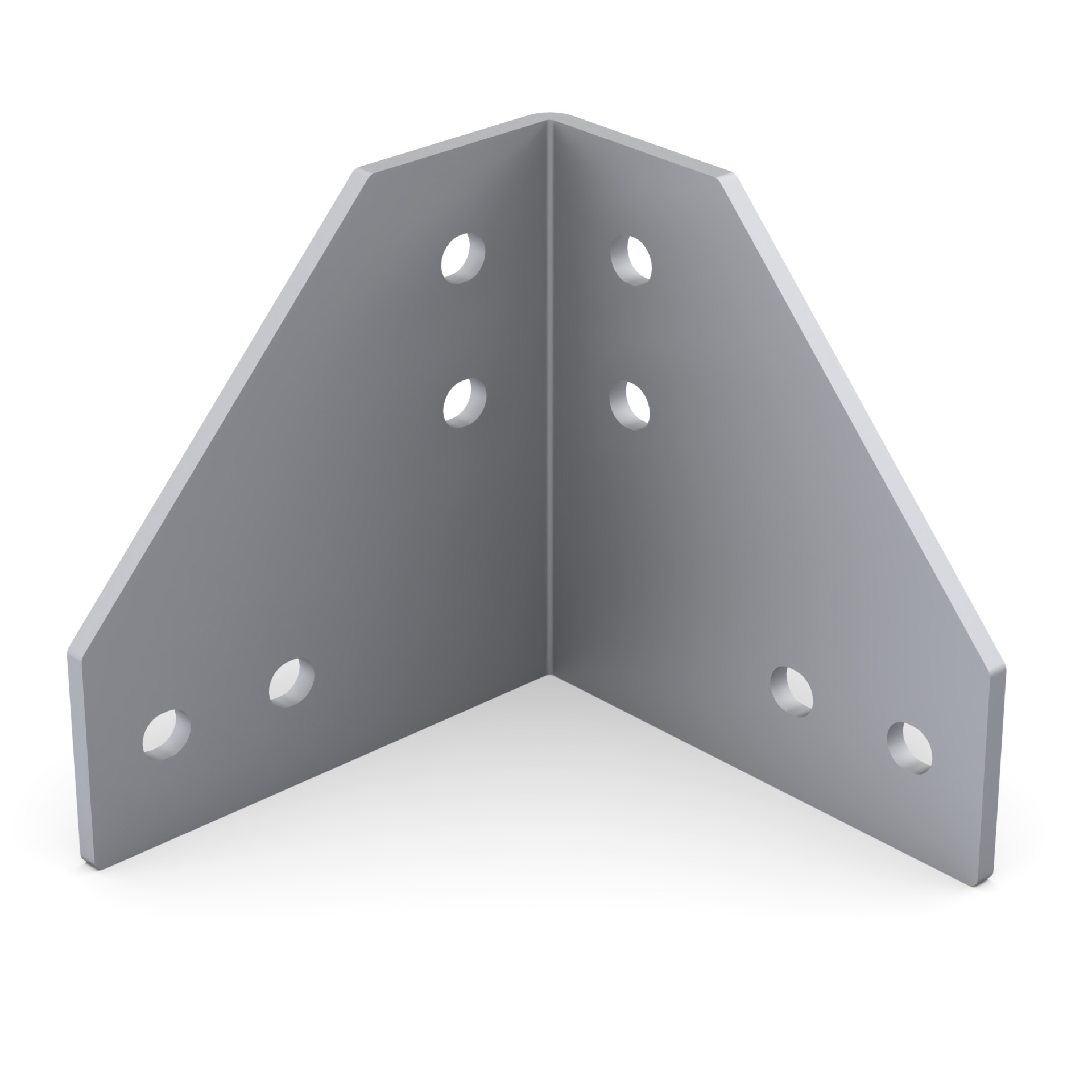

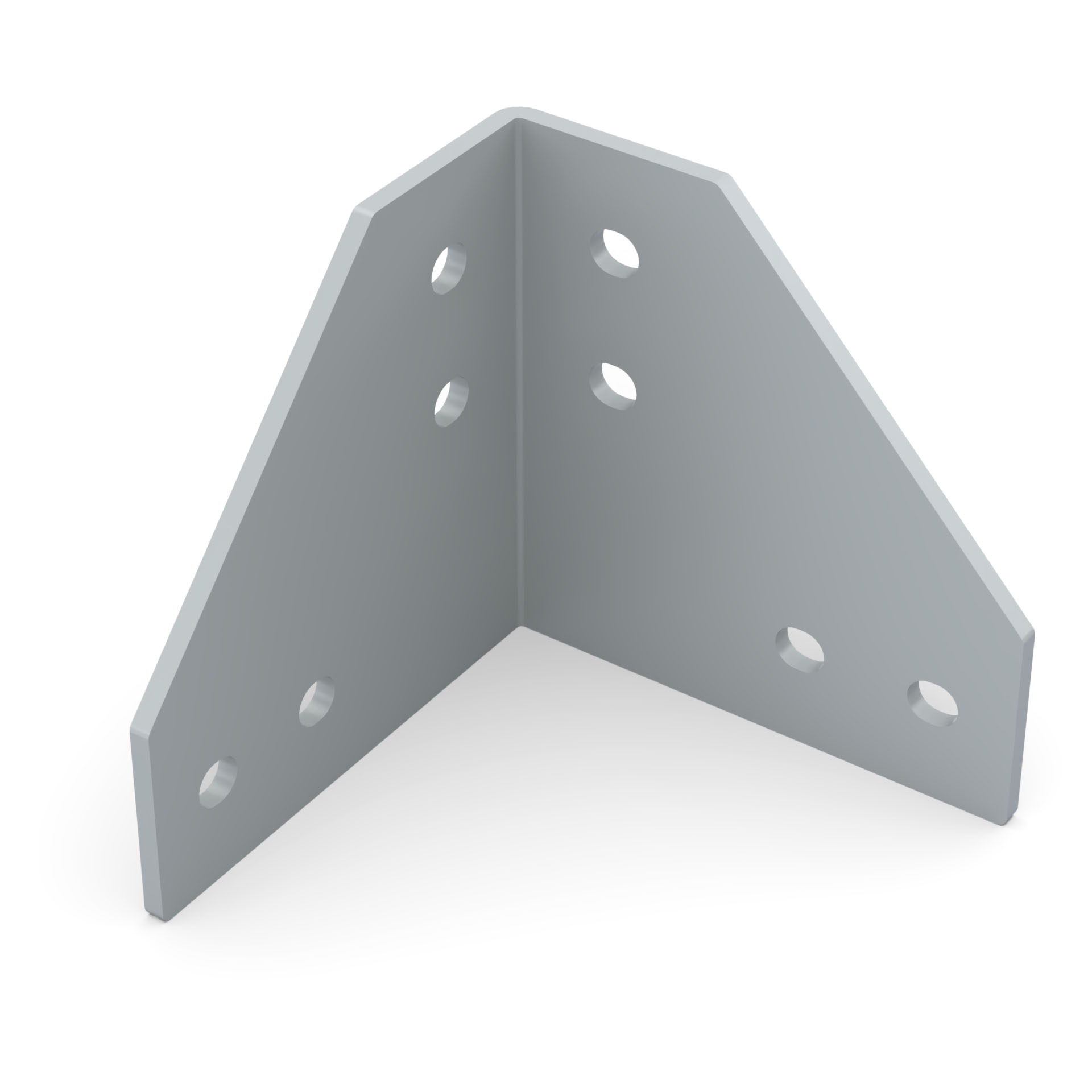

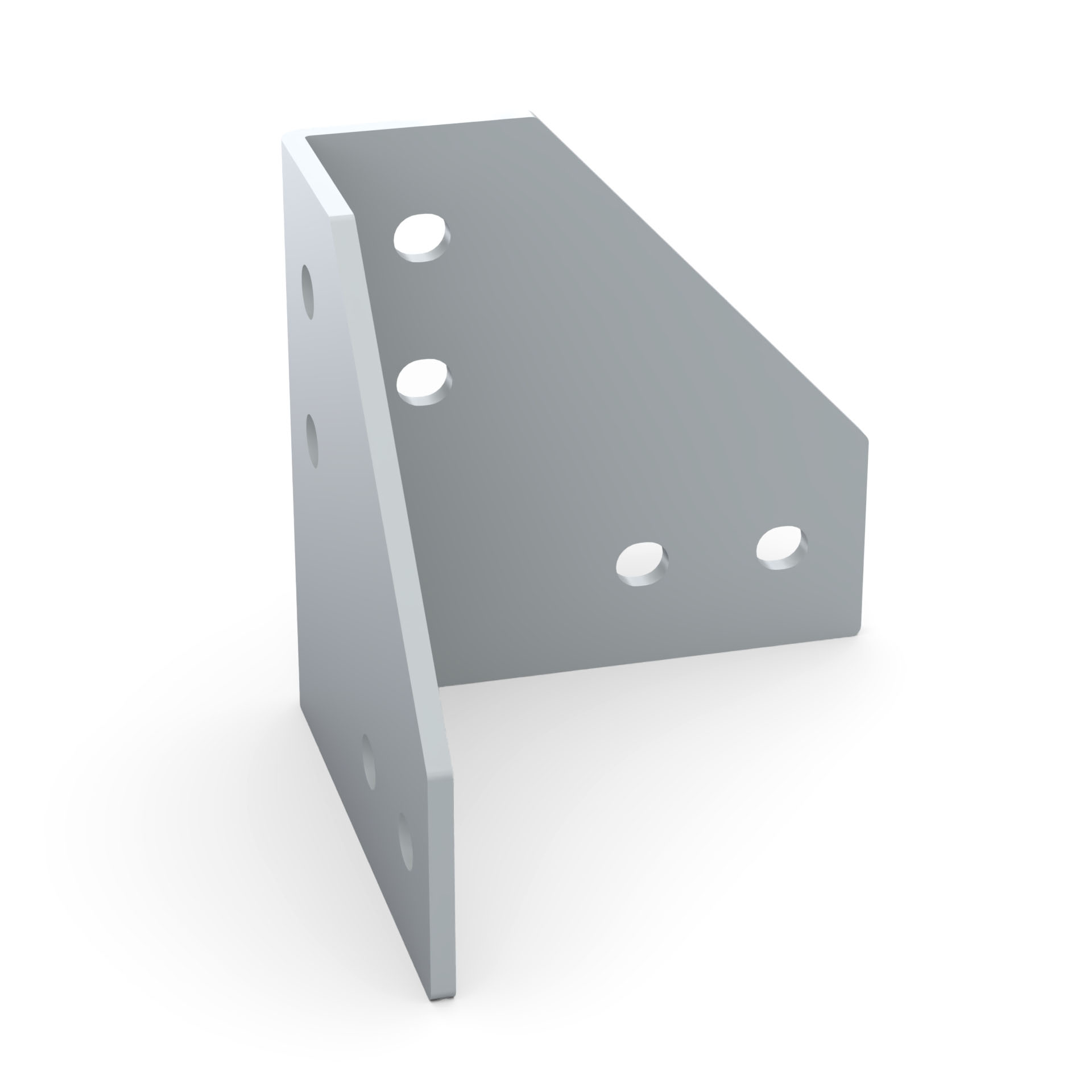

- Жёсткость узла: сталь 3 мм работает как наружная косынка - принимает нагрузку с трёх профилей;
- Точная геометрия: профили сходятся под прямым углом и сохраняют положение после сборки и в процессе эксплуатации конструкции;
- Простая сборка: уголок монтируется на стык и притягивается стандартным комплектом метизов. Сварка и доп. обработка профилей не нужны.

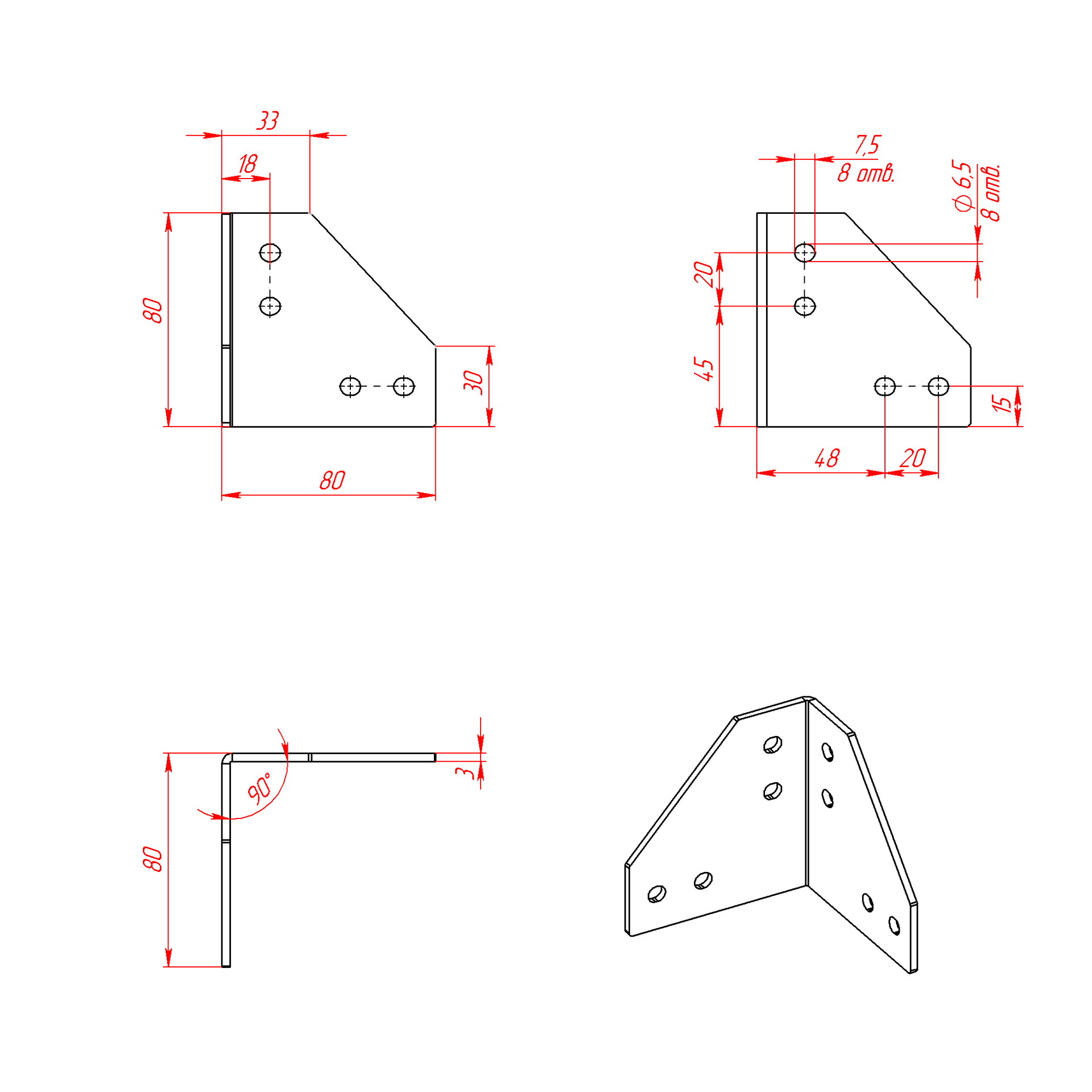

Характеристики
|
Артикул:
|
8111s |
|
Страна производства:
|
Россия |
|
Серия профилей:
|
с пазом 8 мм, серия 30 |
|
Угол:
|
90 |
|
Ширина паза, мм:
|
8 |
|
Материал:
|
Сталь 3 мм |
|
Вес, кг:
|
0.23 |
|
Цвет:
|
Серый |
Комплекты сопутствующих крепежных элементов для арт. 8111s
К профилям серии 30 с пазом 8 мм
165,60 ₽/компл.
в наличии
238,40 ₽/компл.
в наличии
5049 | Сухарь пазовый c прижимным шариком, паз 8, серия 30, М6×8Винт М6х12 ISO7380 (полусфера) кл. пр. 10.9×8
290,40 ₽/компл.
в наличии
Возможные замены или аналоги для арт. 8111s:
2066 | Трехсторонний угловой соединитель, серия 30 (С комплектом крепежа)
в наличии ≈ 2000 шт.
2069 | Трехсторонний кубический соединитель (к профилям серии 30)
в наличии ≈ 5000 шт.
