Профиль станочный 60х160 мм длина 6 мм
56 916.00 руб. от 1 шт.
( -3 % )
55 208.52 РУБ.
от 2 шт.
( -5 % )
54 070.20 РУБ.
от 4 шт.
( -8 % )
52 362.72 РУБ.
от 6 шт.
( -10 % )
51 224.40 РУБ.
от 10 шт.
RSI
Количество


Видео о товаре:

нажать для раскрытия списка видеоПросмотреть ▼

Описание

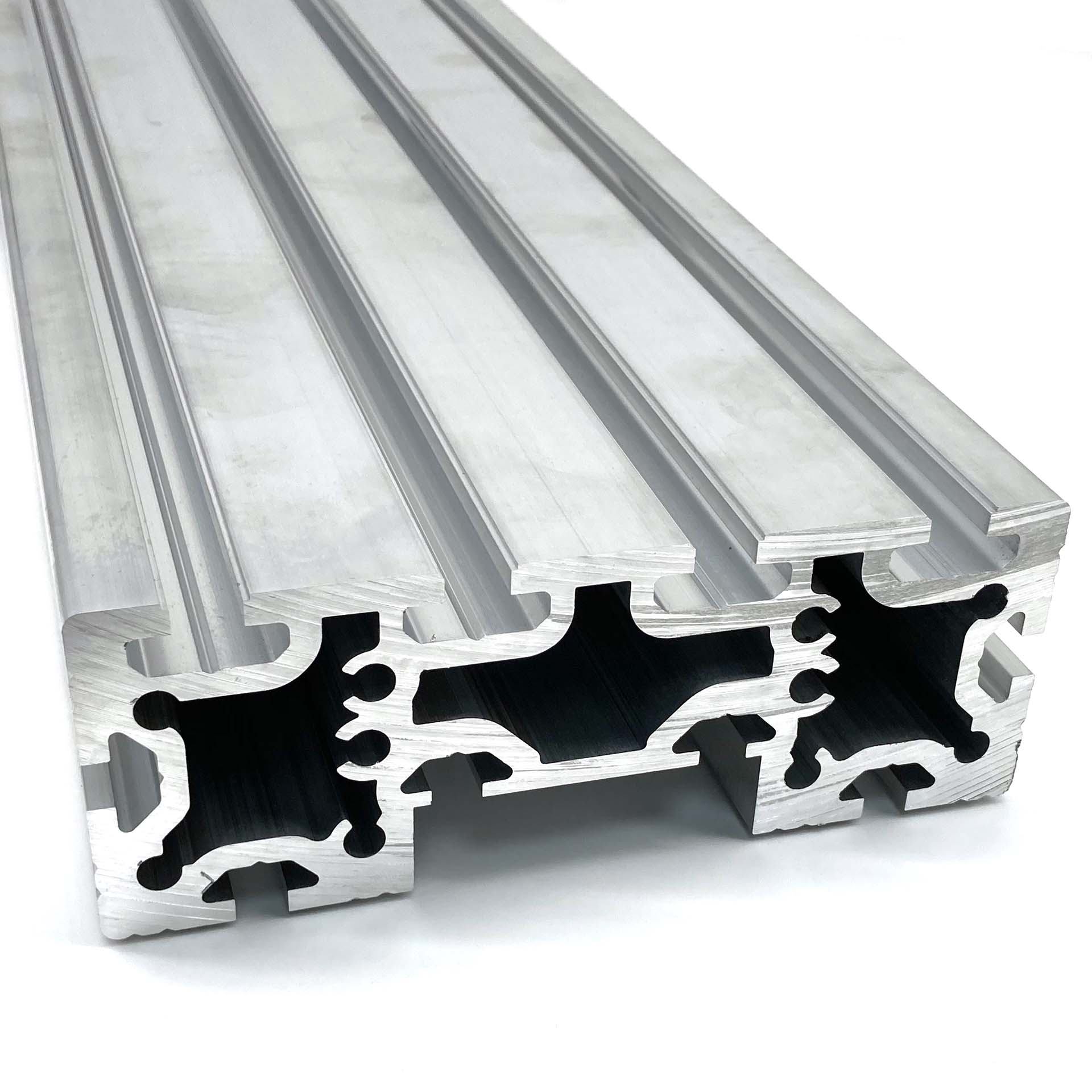

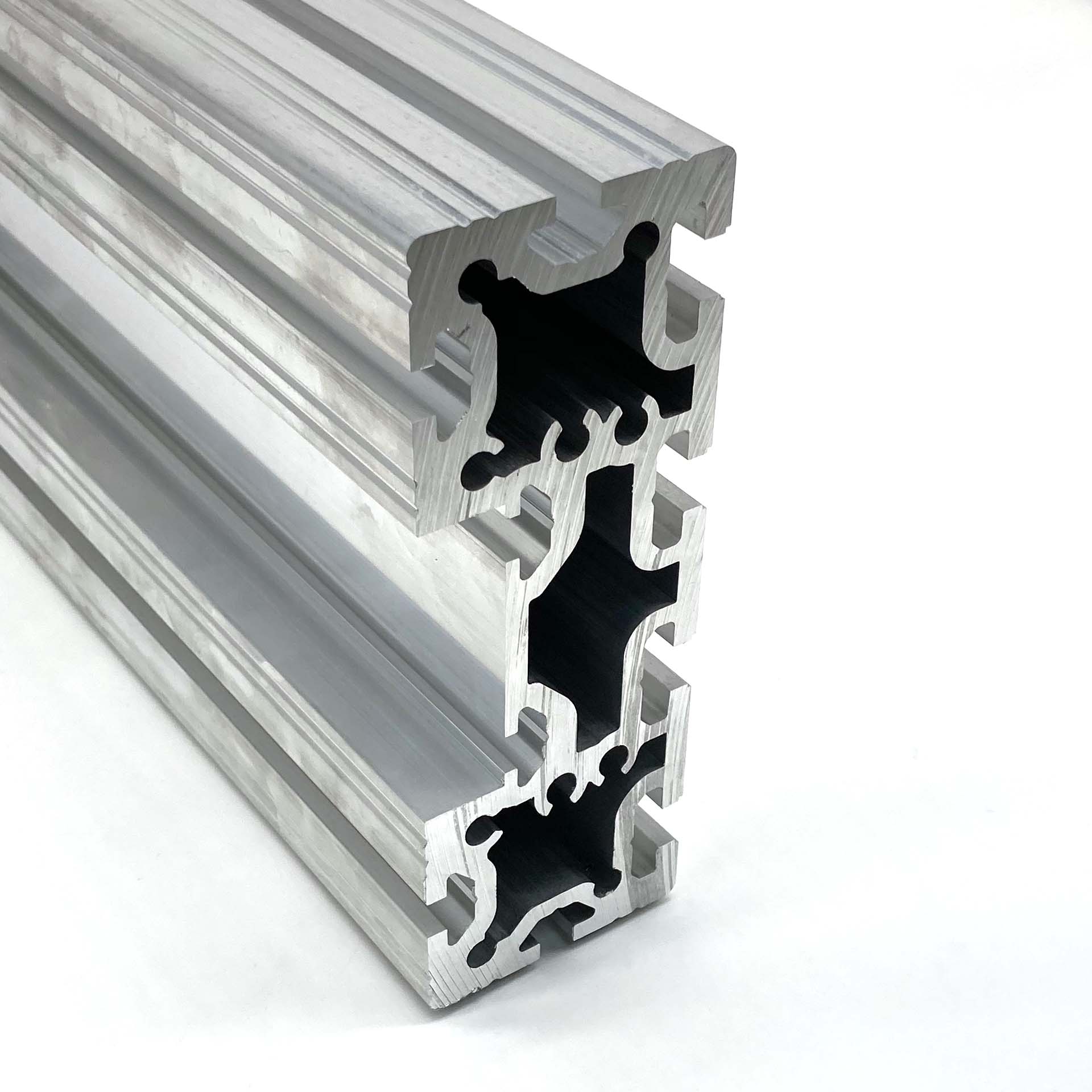

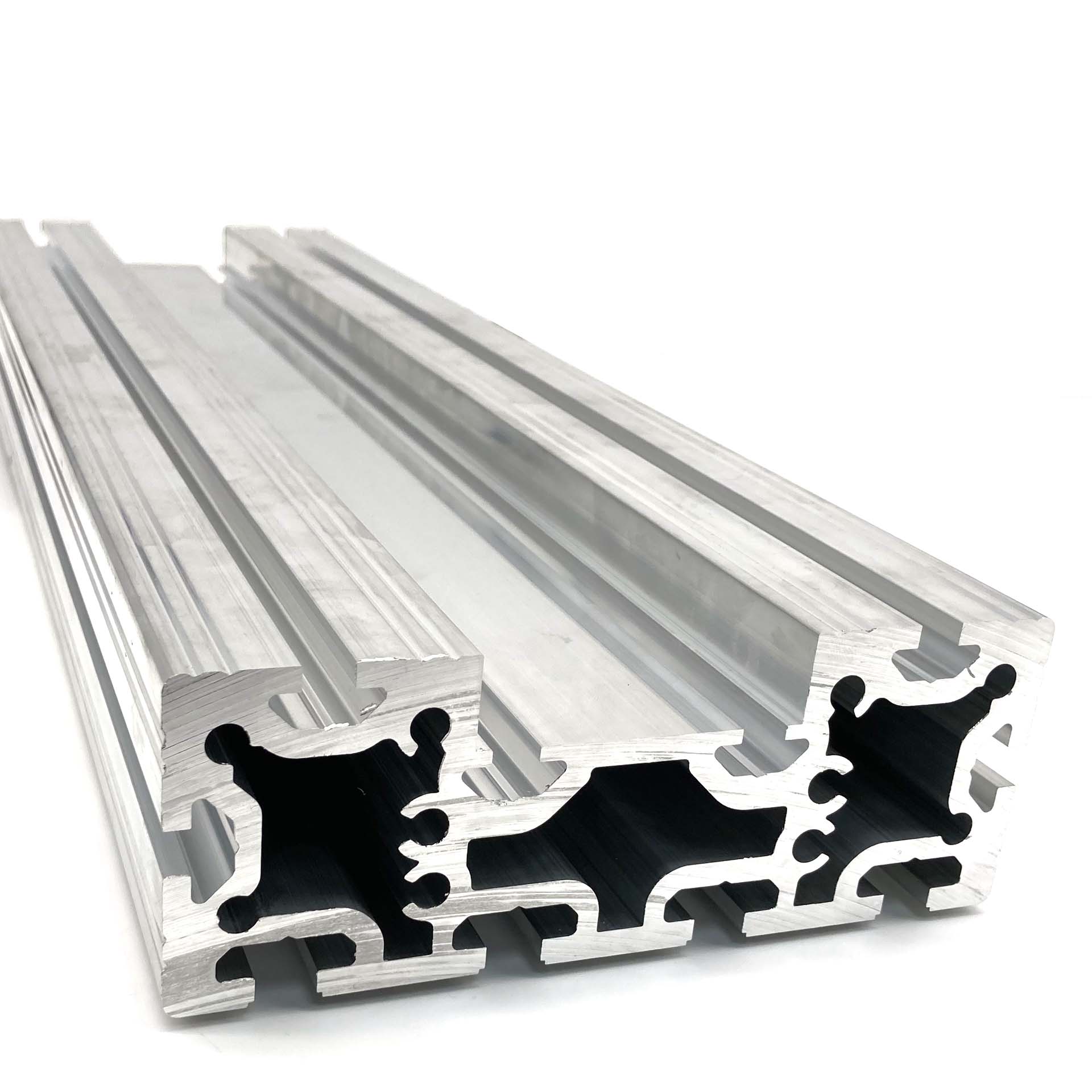

Профиль продается только цельными отрезками по 6,04 метра.

Данный профиль достаточно сложен в производстве. При его изготовлении в длине 6,04м увеличивается процент отбраковки, что увеличивает стоимость годного профиля. Поэтому данный профиль стоит дороже, профиля продающегося метражом в максимальной длине 3,04м.

Профиль имеет пазы 10 мм и 8 мм.
К пазу 10 мм походит любая фурнитура совместимая с пазом 10 мм.
Важно! К пазу 8 мм подходит только фурнитура с совместимая с серией 30.

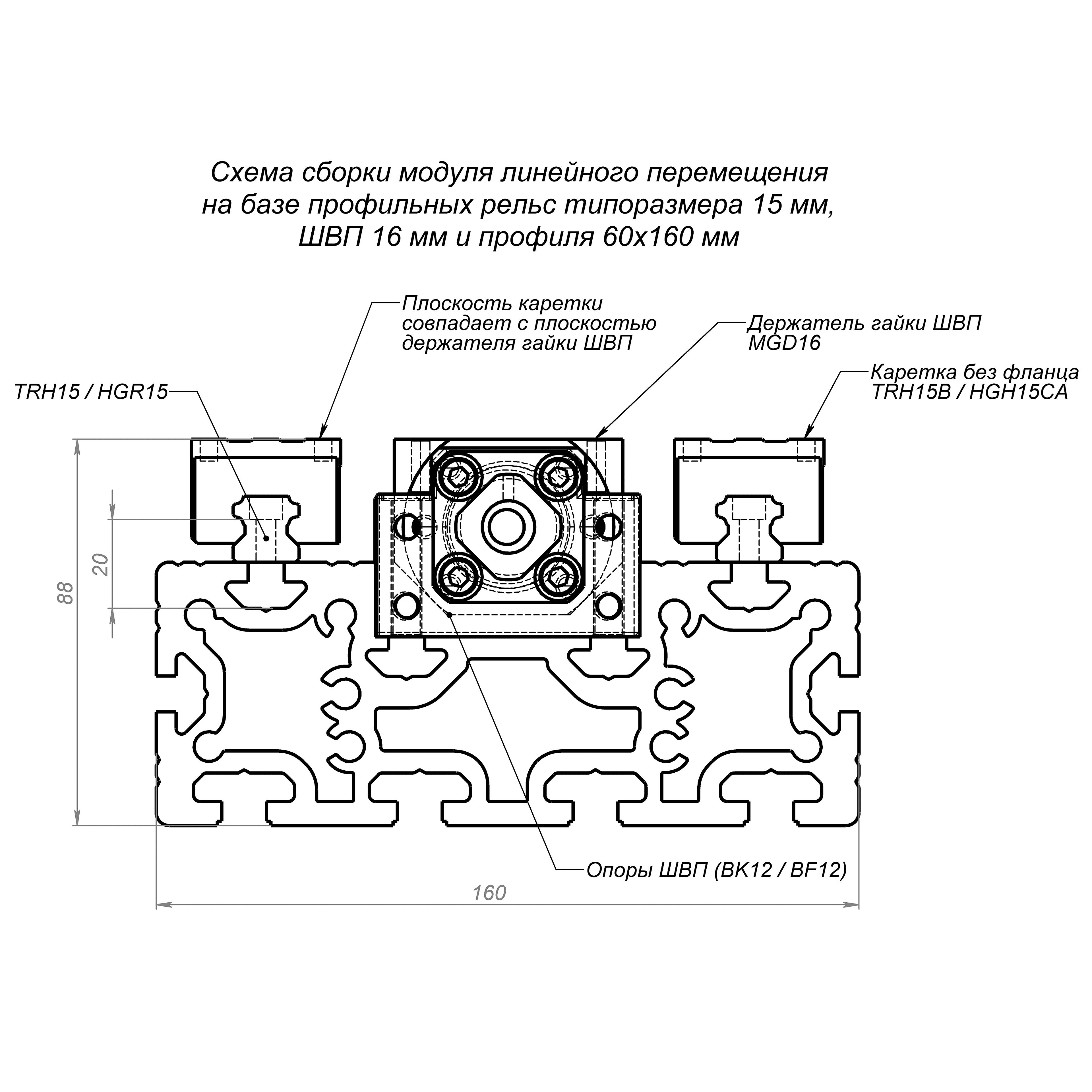

При использовании профильных рельс TRH-15 и опор ШВП BK12 и BF-12, с ШВП 1605 + гайка SFU-1605, плоскость крепления держателя гайки MDG16 совпадет с плоскостью крепления безфланцевых кареток THR-15B.

Загрузить:
- 2D модель (OB-60160.dxf)
- Подробный чертеж (OB-60160.JPG)
- 3D модель (OB-60160.step)

Примечание: следует учитывать что профили "без покрытия" имеют невысокую устойчивость к внешним механическим воздействиям. Поэтому на них допускается наличие, царапин, потертостей, пятен и следов окислов.
Если эстетические качества играют важную роль в ваших проектах - обратите внимание на анодированные профили, либо закажите дополнительно порошковую покраску профилей.

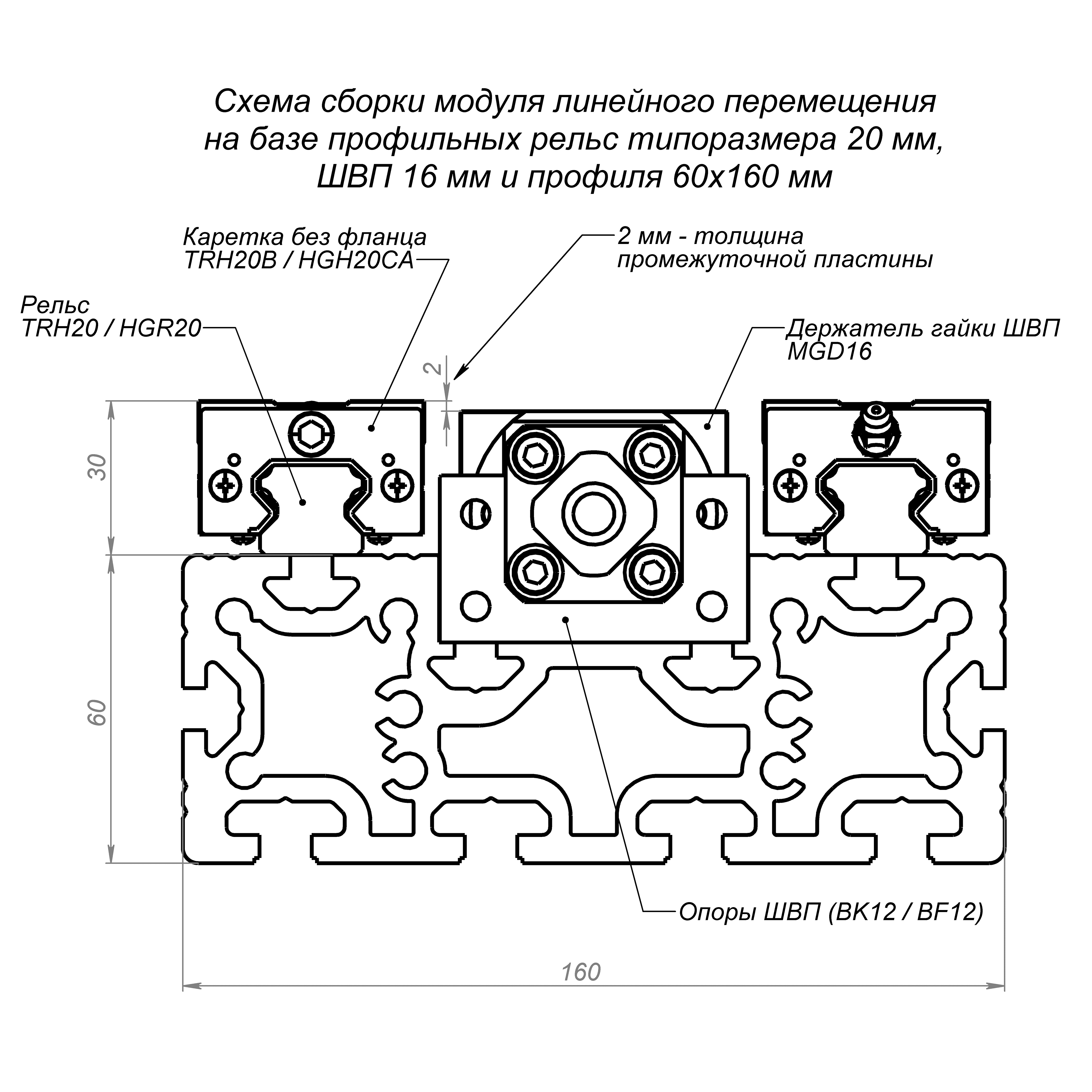

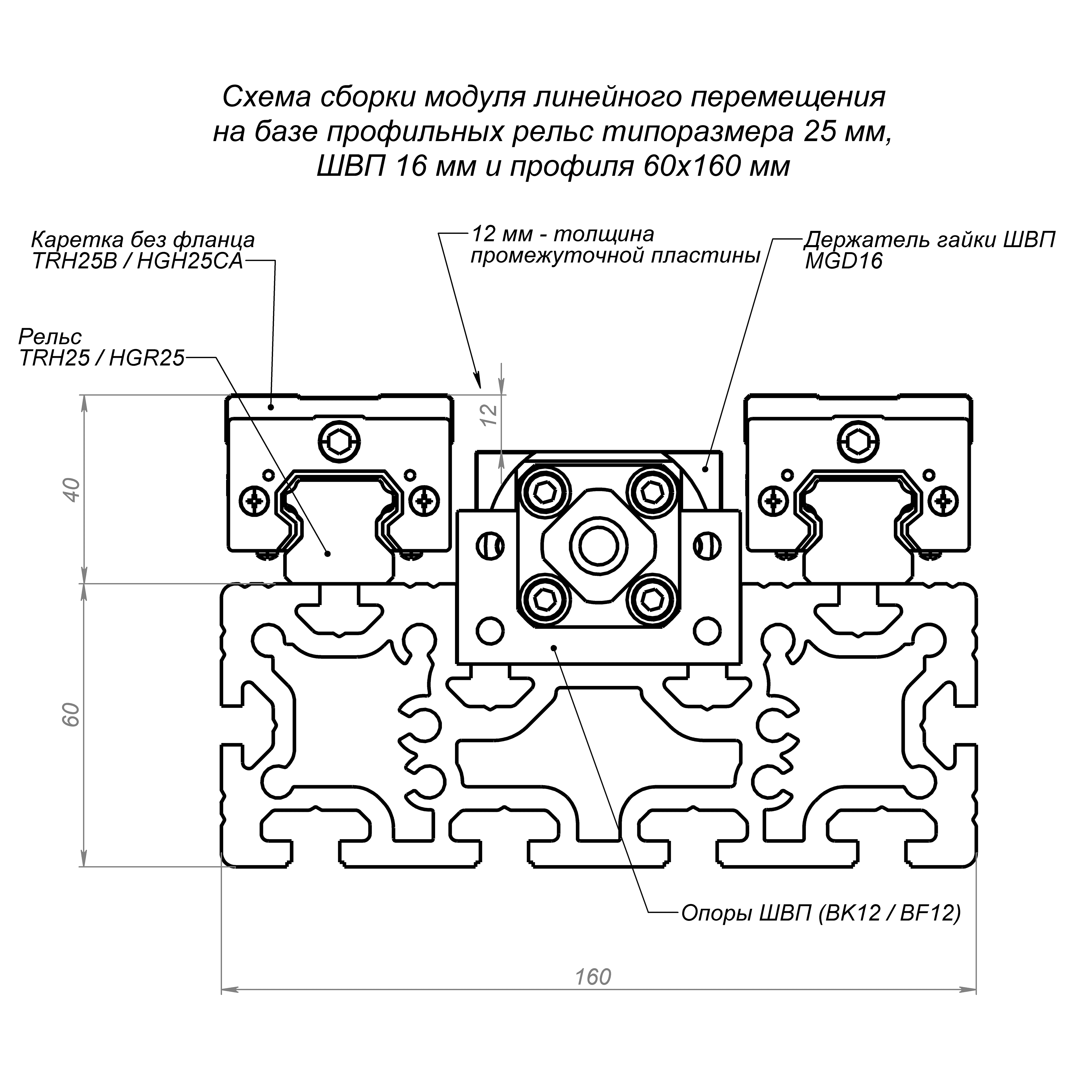

Пример сборки портала Сборка с цилиндрическими рельсами
Сборка с рельсами профильными рельсами.JPGПрофильные рельсы и станочный профиль 60х160.JPG
Цилиндрические рельсы и станочный профиль 60х160 мм

Характеристики

Артикул:
OB-60160-BP-6040mm
Длина профиля(макс), мм:
6040
Дробеструйная обработка:
нет
Материал:
AlMgSi 6063 Т6
Покрытие:
Без покрытия
Тип сырья:
Первичное
Вес, кг:
66,56
Вес, кг/м:
11,02
Момент инерции, Ix(см4):
1031,94
Момент инерции, Iy(см4):
141,02
Момент сопротивления, WX (см3):
128,99
Момент сопротивления, WY (см3):
47,01
Предельные отклонения размеров и допуски формы поверхности:
по ГОСТ 8617-2018

Калькулятор прогиба для профиля OB-60160-BP-6040mm
