Стальной шарнир для алюминиевого профиля: производство и сборка

Шарнир нужен, когда два профиля сходятся не только под 90°, а под любым углом в пределах 180° – и узел можно зафиксировать или оставить подвижным.

Нажмите на карточку, чтобы открыть товар. Оранжевая колонка – на сколько стальной шарнир дешевле литого аналога.

Сталь	Сталь дешевле литья	Литьё
4080180-1 40×80, паз 8	×2 дешевле в 2 раза	2124 40×80, паз 8
4590180-1 45×90, паз 10	×3 дешевле в 3 раза	2125 45×90, паз 10
50100180-1 50×100, паз 10	×3 дешевле в 3 раза	2126 50×100, паз 10

В литой соединитель уже входят пазовые вставки; стальной шарнир идёт без крепежа, комплект под схему монтажа набирается на карточке товара.

Сталь – если нужна цена и возможность изменить длину пластин, отверстия и геометрию узла. Литьё – если удобнее взять готовый комплект с пазовыми вставками вместе.

Для тех же серий есть квадратные исполнения (60×60, 80×80, 90×90, 100×100) и облегчённые стальные. Вся линейка – в разделе «Шарнирные соединения».

Шарнирные соединения

Как делают стальной шарнир

Это не отливка фиксированной формы, а пластины из листа: резка, сварка, обработка и порошковое покрытие на своём производстве. Базовый цвет – чёрный муар, возможна покраска в RAL.

Как собрать

Один шарнир ставится по трём схемам. Под каждую на карточке товара – свой комплект крепежа.

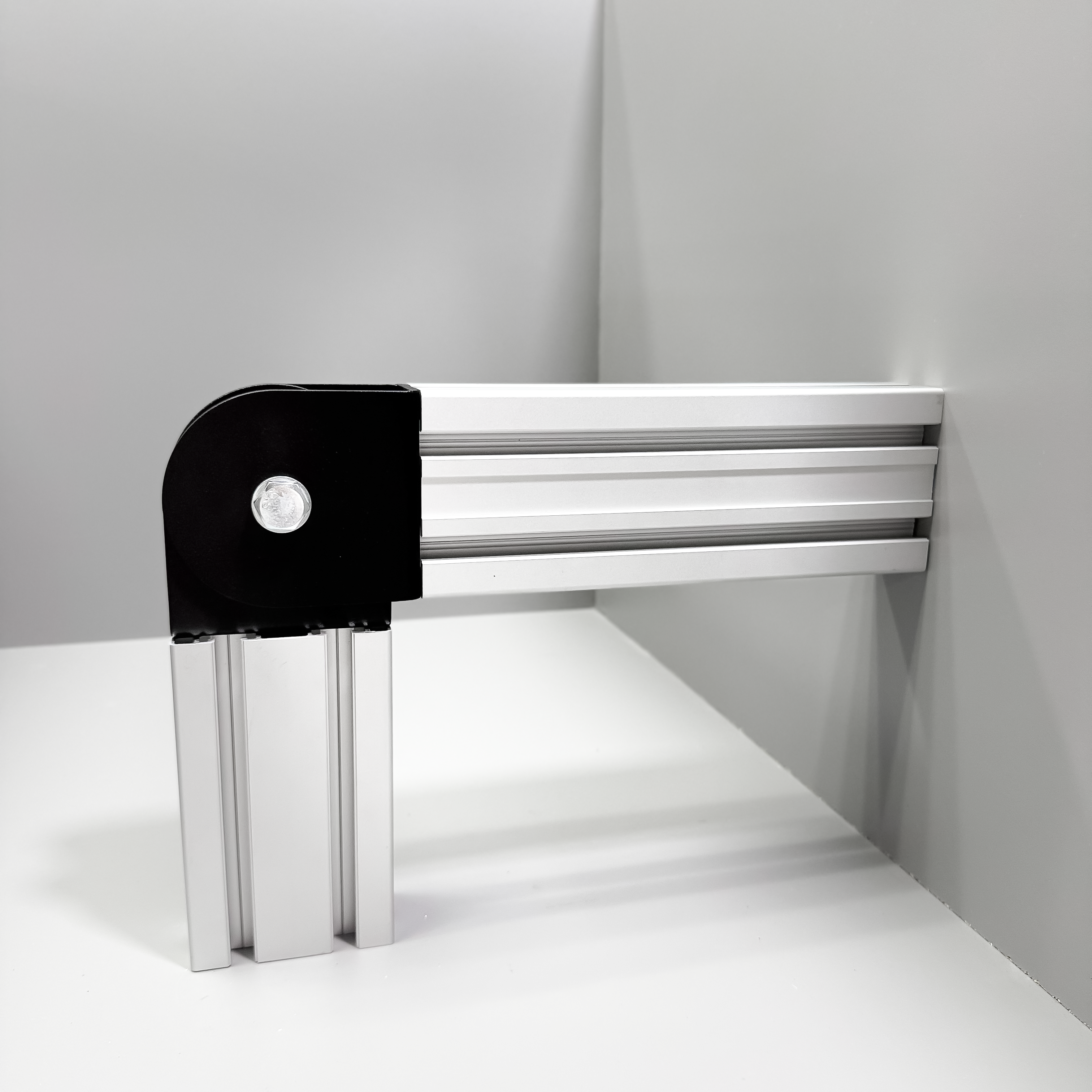

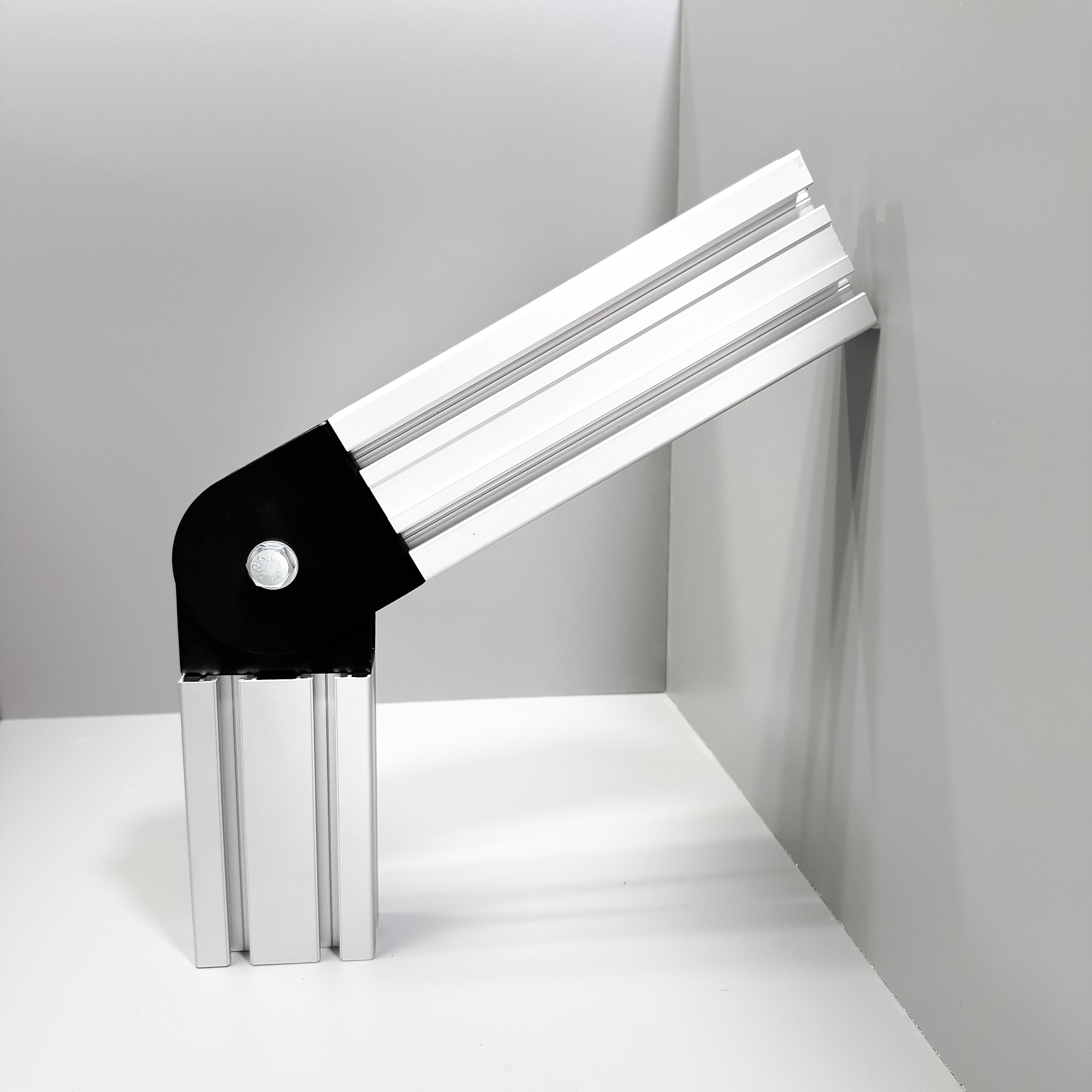

Торец–торец. Пластины к торцам двух профилей. Для 45×90: шарнир 4590180-1 и 4 винта М12×30. После затяжки оси узел фиксируется; при ослабленной оси секция поворачивается.

Торец–паз. Один конец в торец, второй – в паз.

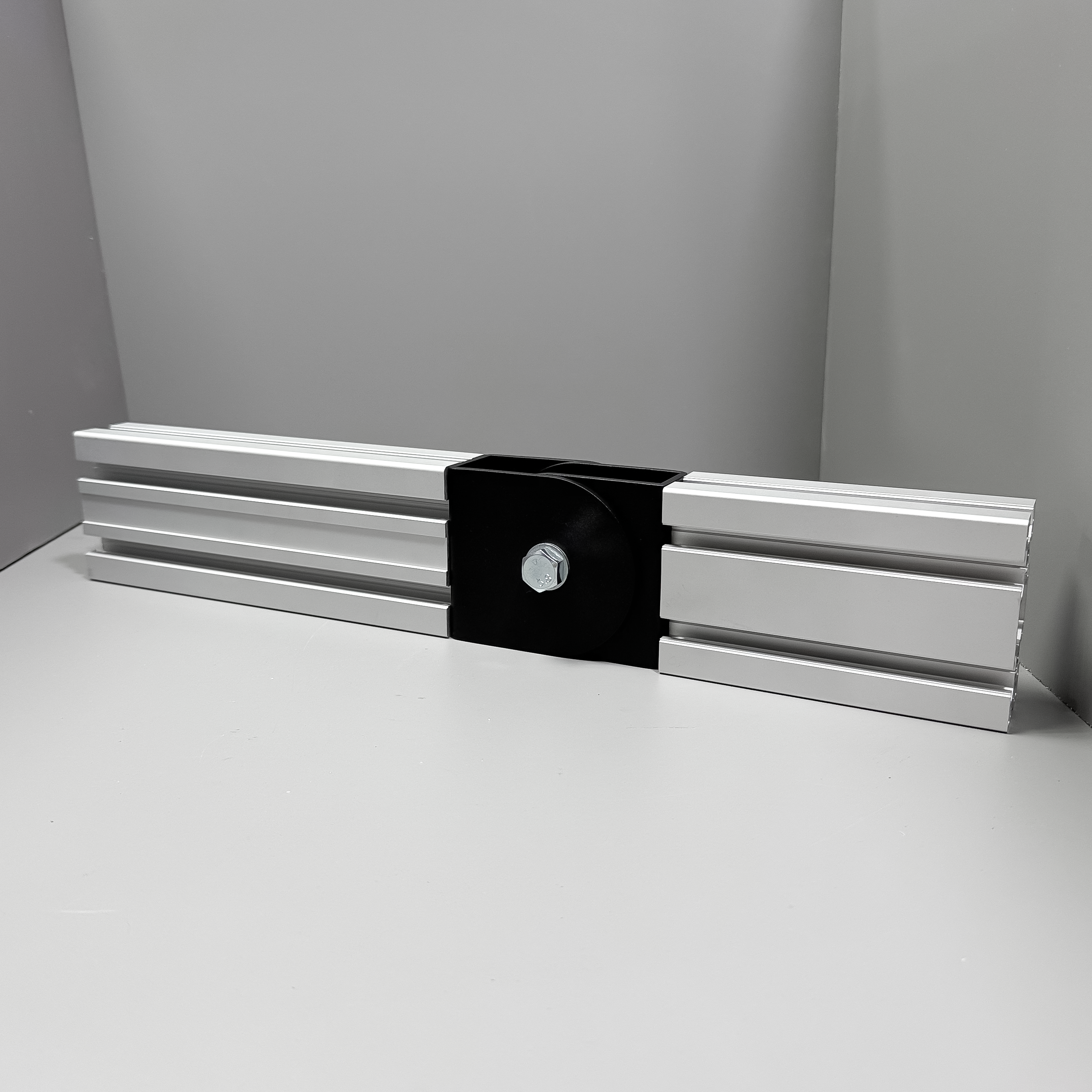

Паз–паз. Оба конца в пазы, без посадки в торец.

Как собрать стальной шарнир RSI на алюминиевом профиле 45×90 по схеме «торец–торец»

Если стандарт не подходит

Можно изменить длину пластин, расположение посадочных отверстий и геометрию соединения. Для расчёта нужны сечение профиля, схема посадки и желаемый угол. Чертежи и 3D-модели стандартных исполнений – в карточках товара.
