OB-9090-BP | Профиль 90х90 мм. Паз 10 мм (Без покрытия)

Сделано в России

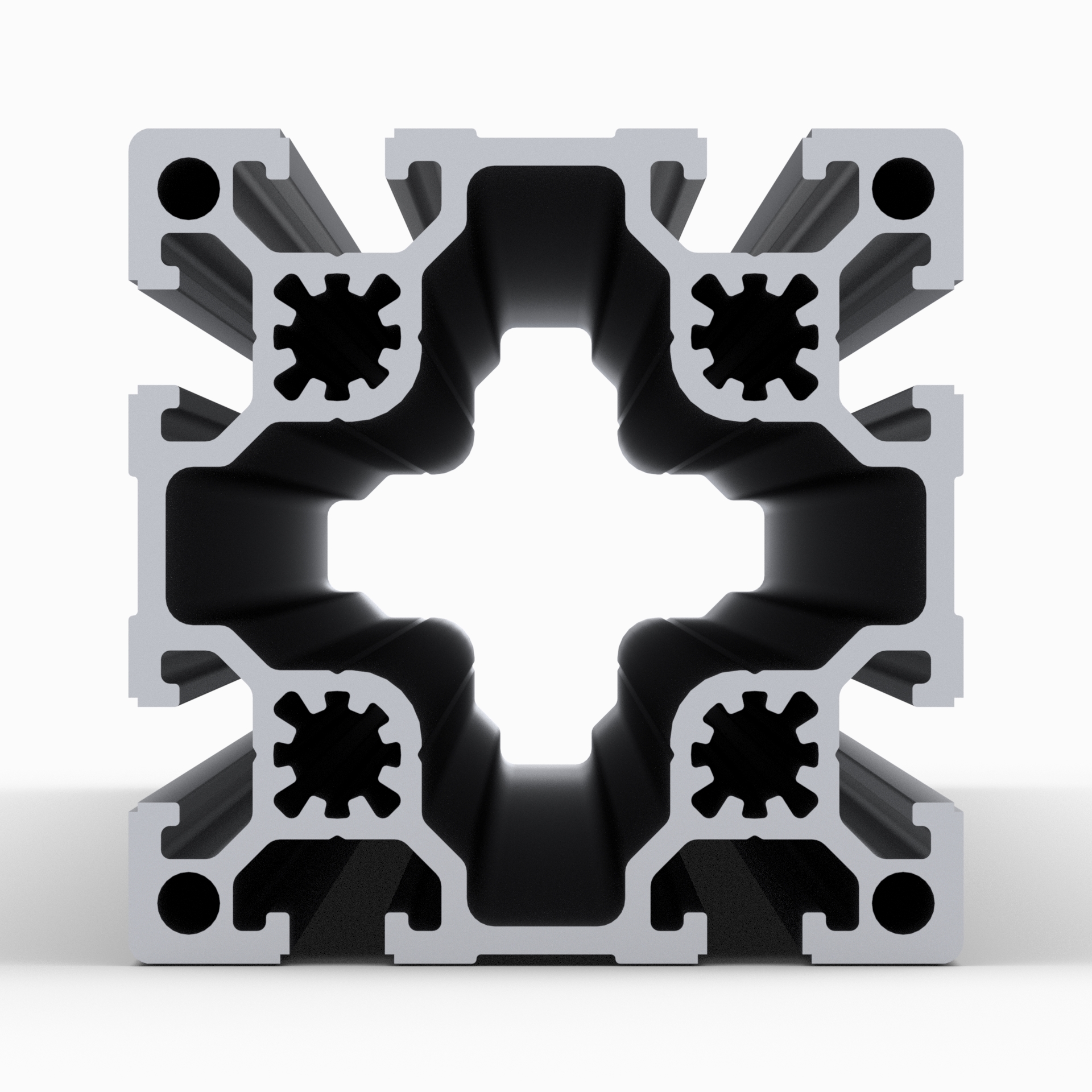

Станочный профиль 90х90 мм без покрытия

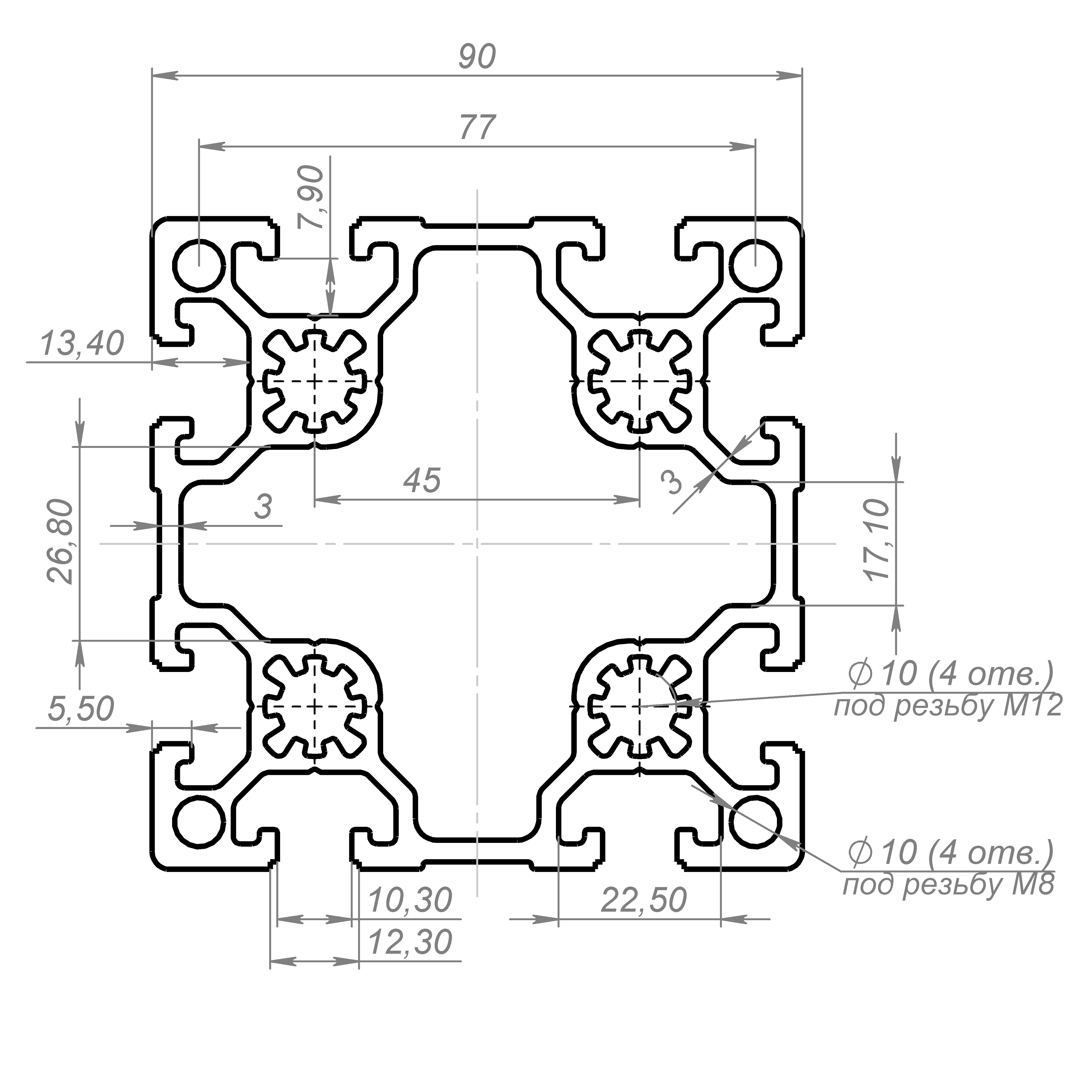

Чертеж станочного алюминиевого профиля 90х90 мм (без покрытия)

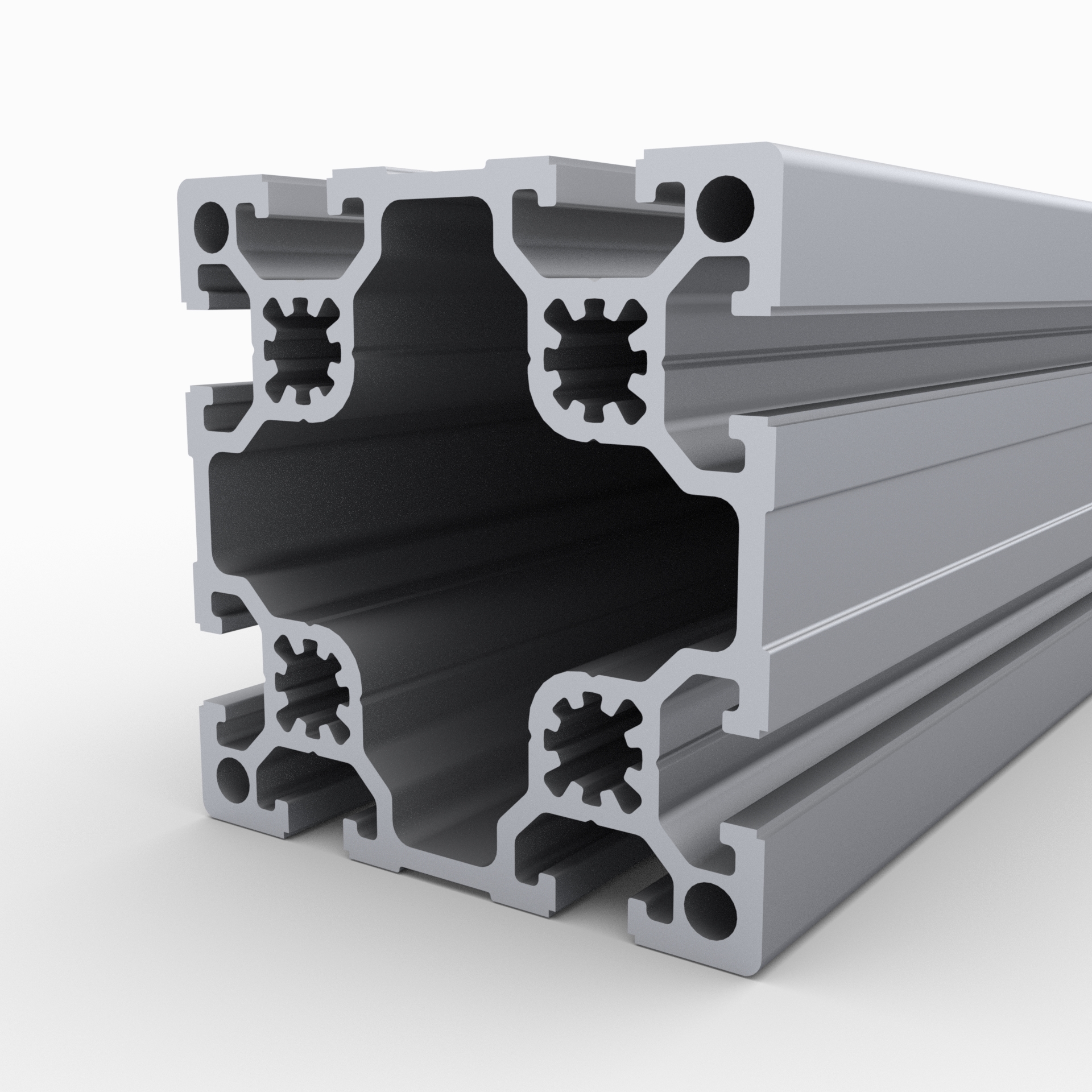

Конструкционный алюминиевый профиль 90х90

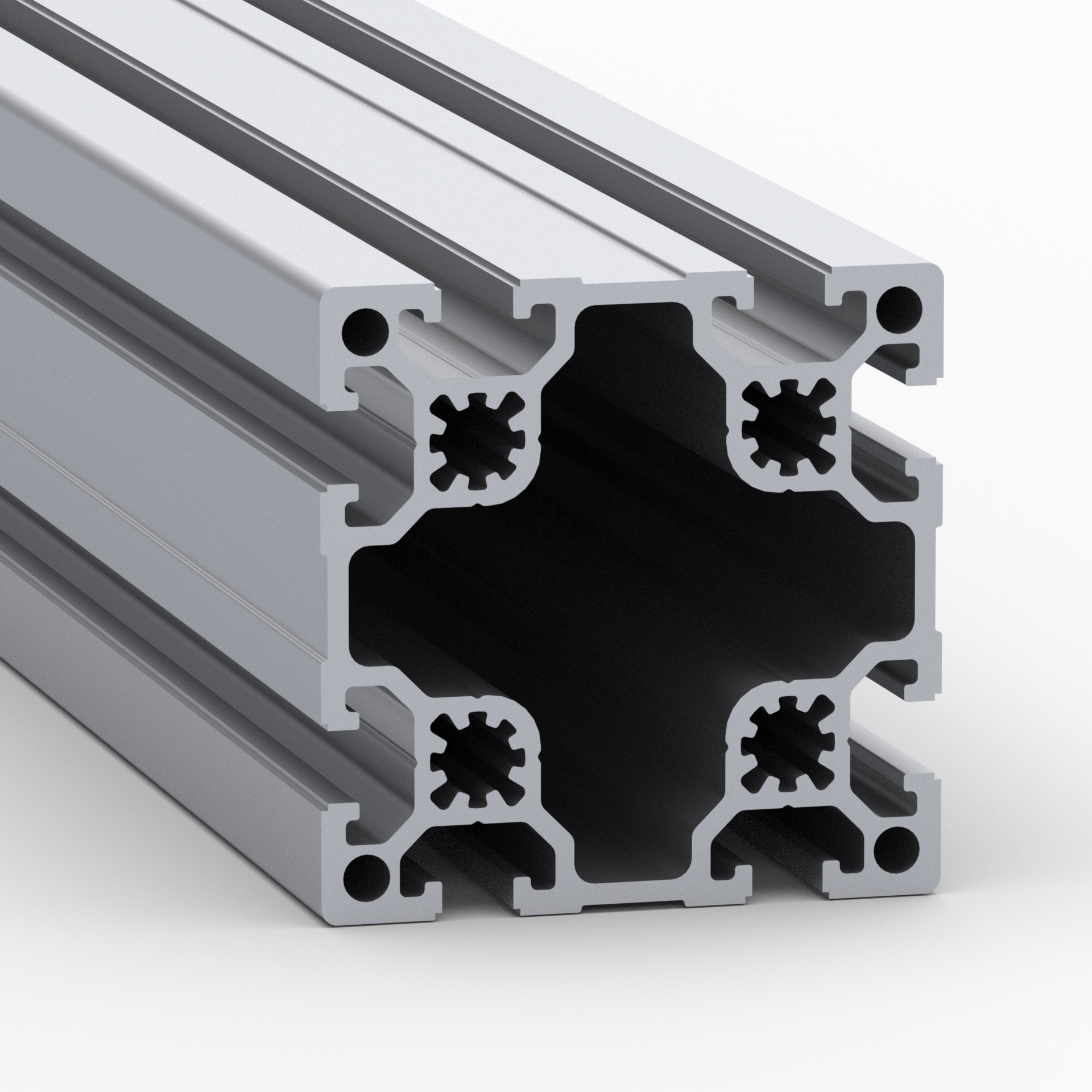

Конструкционный профиль 90х90
6 075.00 руб. от 1 м
от 3 м 5 953.50 ₽ −2%
от 12 м 5 832.00 ₽ −4%
от 18 м 5 710.50 ₽ −6%
от 24 м 5 589.00 ₽ −8%
от 42 м 5 467.50 ₽ −10%
от 84 м 5 346.00 ₽ −12%
Наличие OB-9090-BP | Профиль 90х90 мм. Паз 10 мм (Без покрытия)
На складе 270 м
Рассчитать прогиб профиля
Купить с резкой в размер
(составить карту распила)
Купить целыми хлыстами
6.04 м
Добавить
5.04 м
Добавить
Купить с резкой пополам или на 3 части · бесплатно
3+3 м
Добавить
2.5+2.5 м
Добавить
2+2+2 м
Добавить

Файлы для скачивания

2D Модель профиля · DXF
DXFСкачать
OB-9090-BP | Профиль 90х90 мм. Паз 10 мм (Без покрытия) (2D Модель профиля).DXF
2D Модель профиля · DXF
ZIPСкачатьАрхив ZIP
OB-9090-BP | Профиль 90х90 мм. Паз 10 мм (Без покрытия) (2D Модель профиля).ZIP
3D Модель профиля · STEP
STEPСкачать
OB-9090-BP | Профиль 90х90 мм. Паз 10 мм (Без покрытия) (3D Модель профиля).STEP
3D Модель профиля · STEP
ZIPСкачатьАрхив ZIP
OB-9090-BP | Профиль 90х90 мм. Паз 10 мм (Без покрытия) (3D Модель профиля).ZIP

Описание

Примечание: следует учитывать что профили "без покрытия" имеют невысокую устойчивость к внешним механическим воздействиям. Поэтому на них допускается наличие, царапин, потертостей, пятен и следов окислов.
Если эстетические качества играют важную роль в ваших проектах - обратите внимание на анодированные профили, либо закажите дополнительно порошковую покраску профилей.

Характеристики

Артикул:
 OB-9090-BP
ОКПД2:
 25.11.23.120
Страна производства:
 Россия
Серия профилей:
 с пазом 10 мм, серия 45
Длина профиля(макс), мм:
 6040 и 5040
Дробеструйная обработка:
 Нет
Ширина паза, мм:
 10
Аналог Bosch Rexroth Group:
 3842992415
Материал:
 AlMgSi 6063 Т6
Покрытие:
 Без покрытия
Тип сырья:
 Первичное
Вес, кг/м:
 5.81
Площадь сечения, см2:
 22.77
Момент инерции, Ix(см4):
 195.15
Момент инерции, Iy(см4):
 195.15
Момент сопротивления, WX (см3):
 43,36
Момент сопротивления, WY (см3):
 43,36
Цвет:
 Алюминий
Предельные отклонения размеров и допуски формы поверхности:
 по ГОСТ 8617-2025

Калькулятор прогиба для профиля OB-9090-BP

Схемы крепления балки и тип нагрузки
Шарнирно опертая с центральной нагрузкой
Схема: шарнирно опертая балка с центральной нагрузкой
Шарнирно опертая с равномерной нагрузкой
Схема: шарнирно опертая балка с равномерно распределённой нагрузкой
Консольная с нагрузкой на конце
Схема: консольная балка с нагрузкой на свободном конце
Защемлённая с центральной нагрузкой
Схема: защемлённая балка с центральной нагрузкой
Защемлённая с равномерной нагрузкой
Схема: защемлённая балка с равномерно распределённой нагрузкой
Консольная с равномерной нагрузкой
Схема: консольная балка с равномерно распределённой нагрузкой
