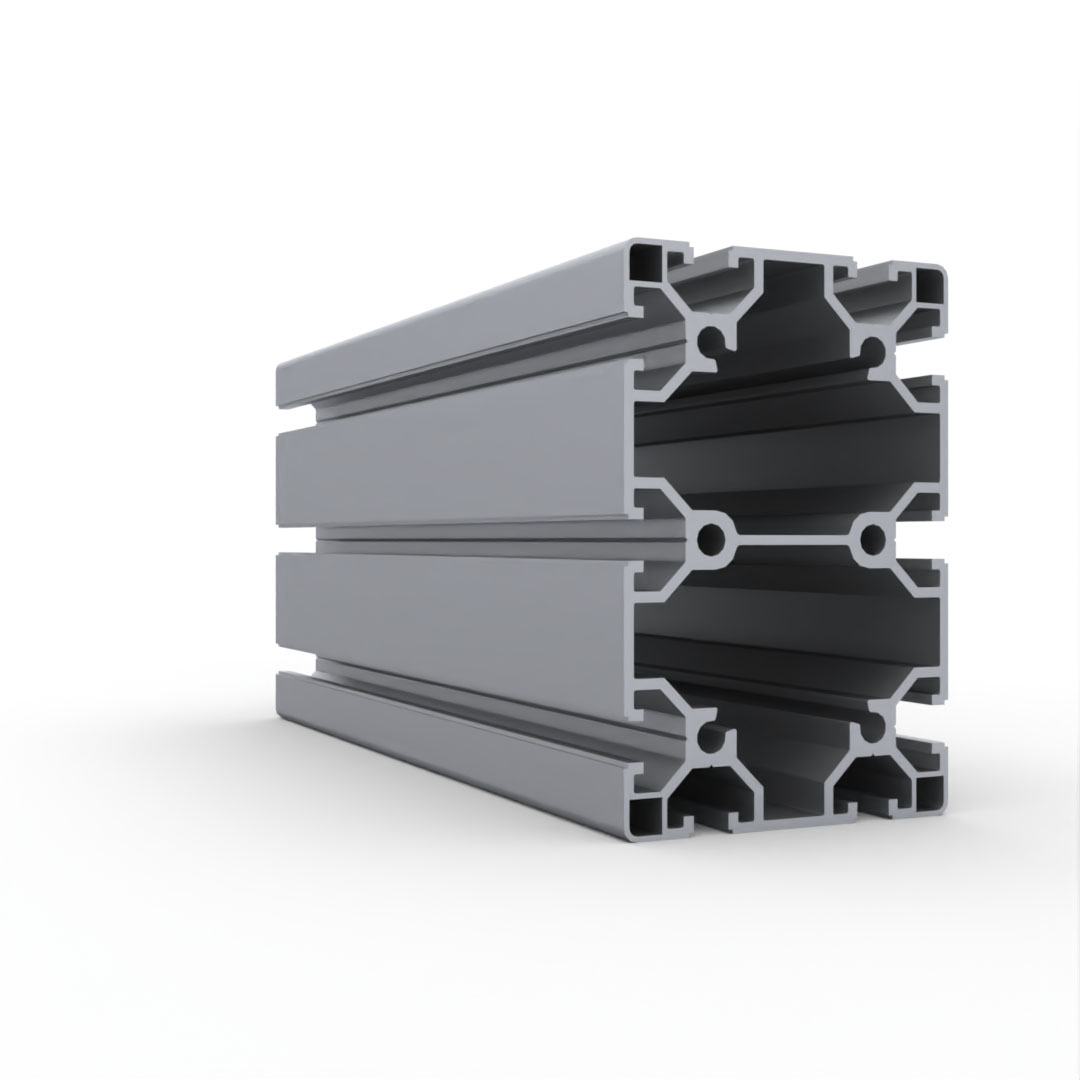

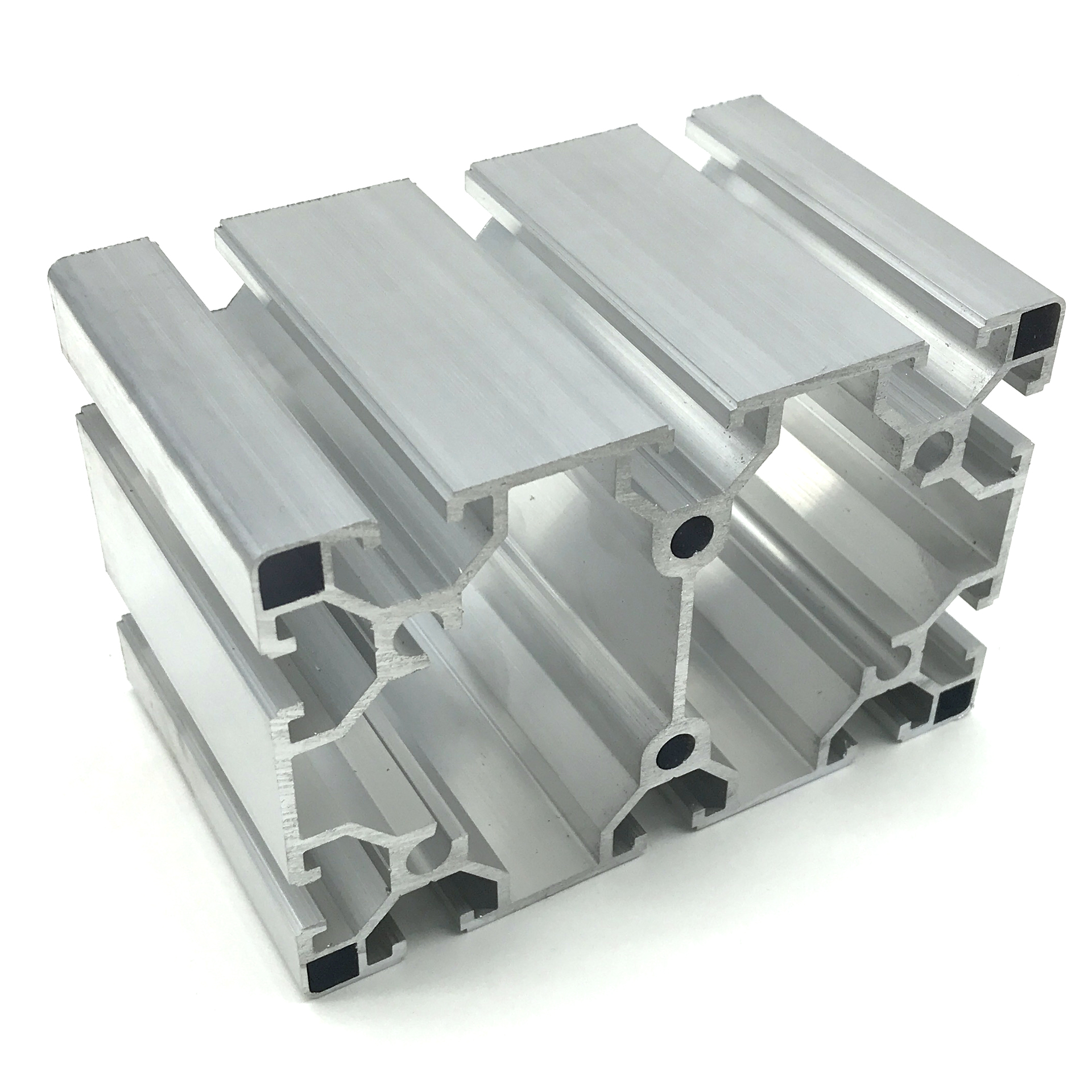

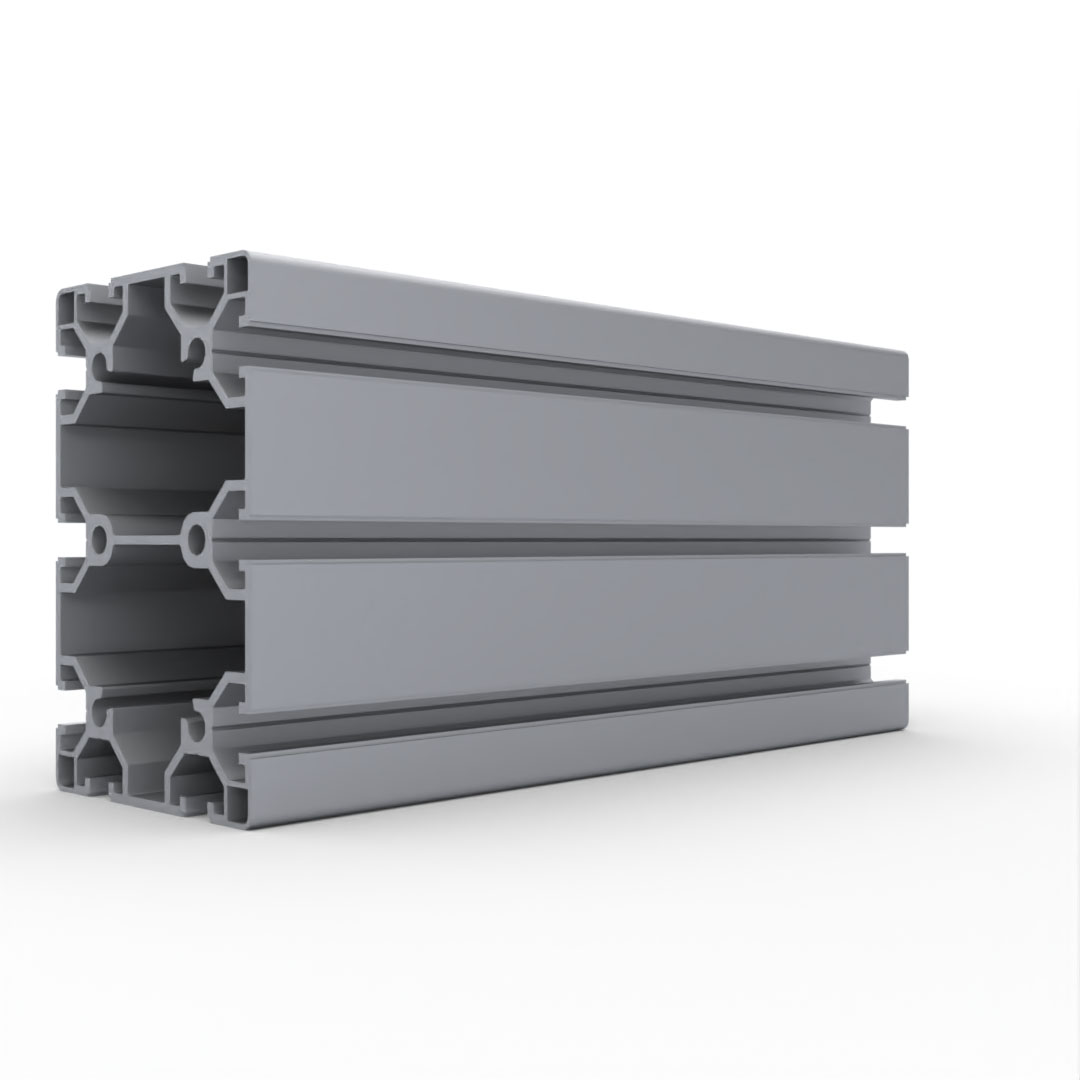

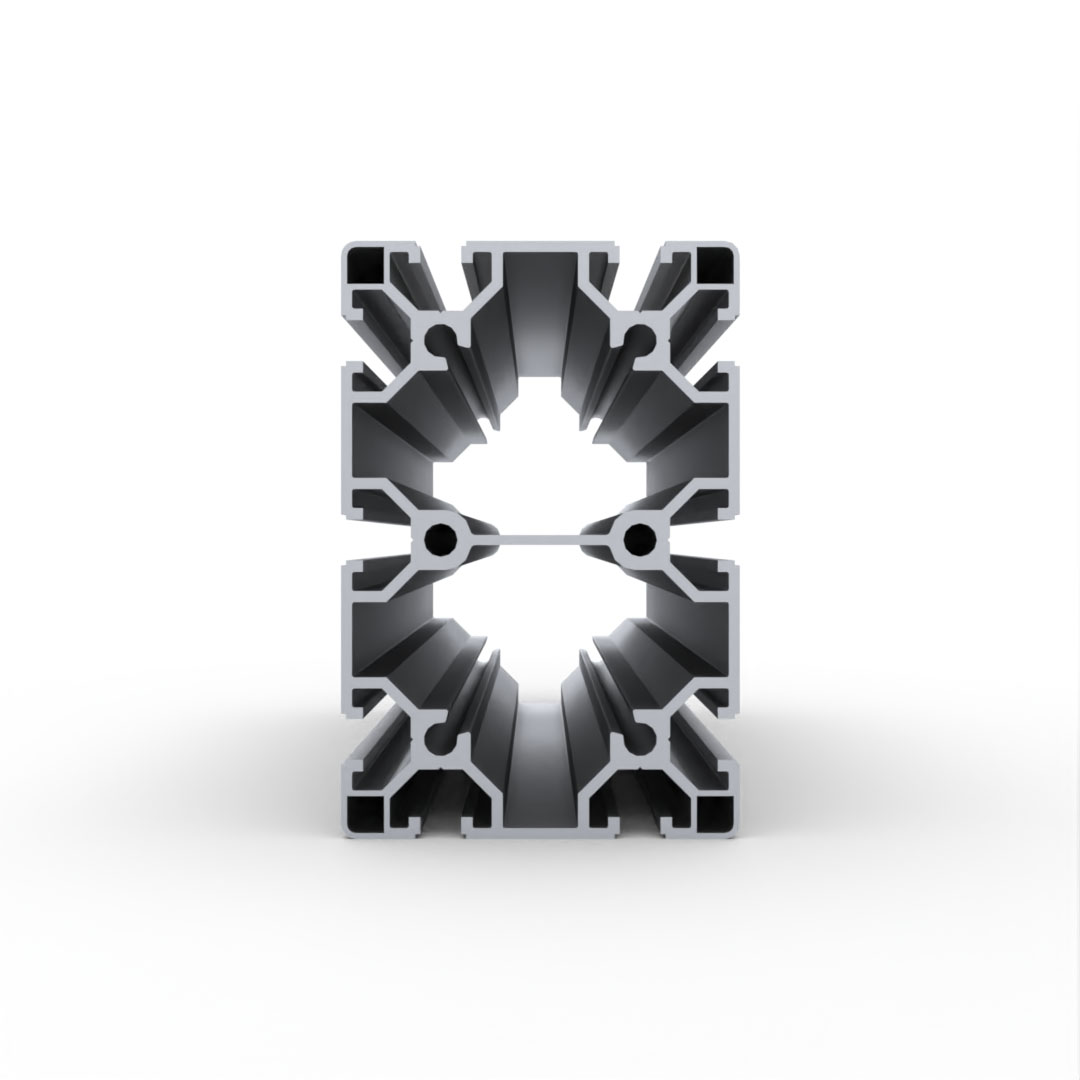

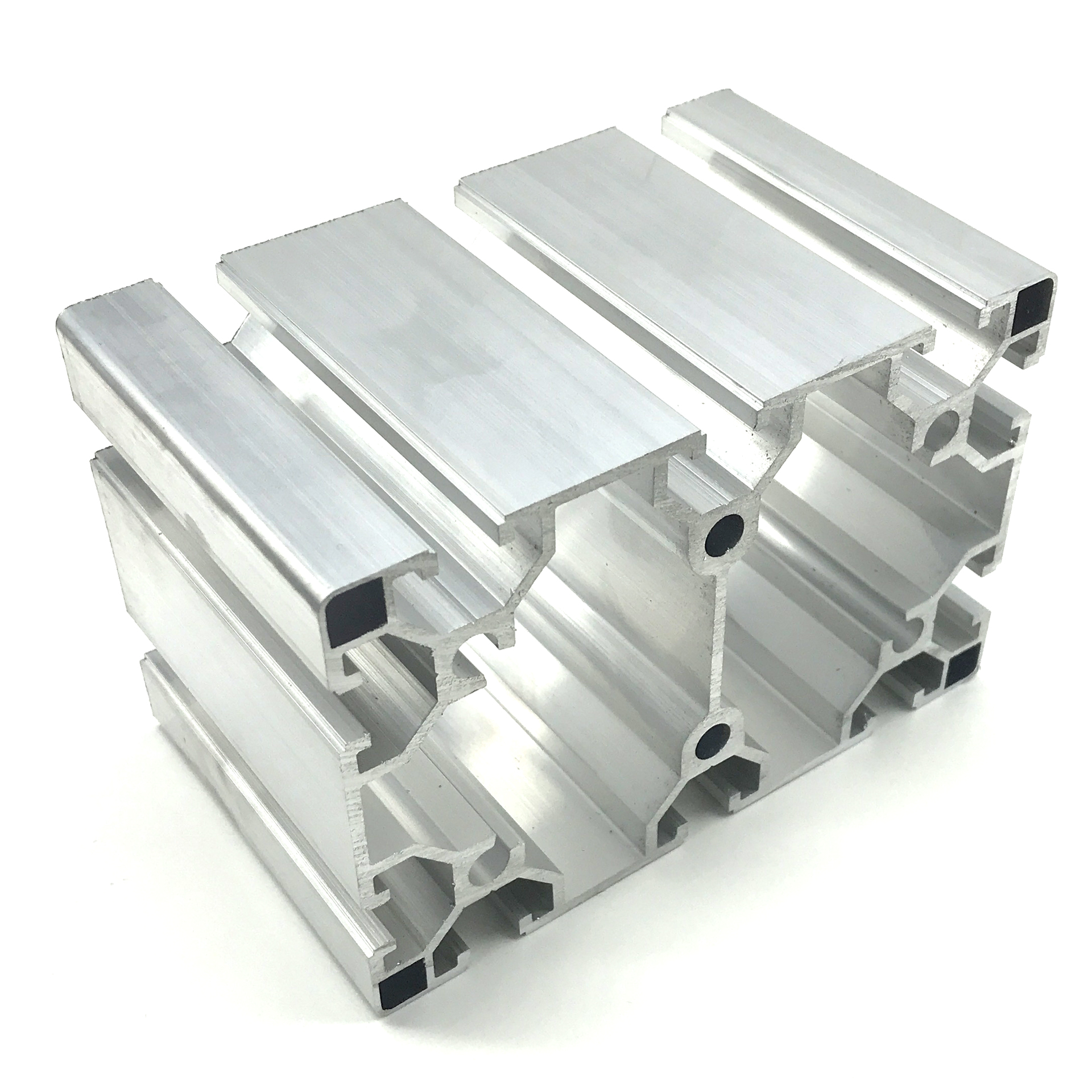

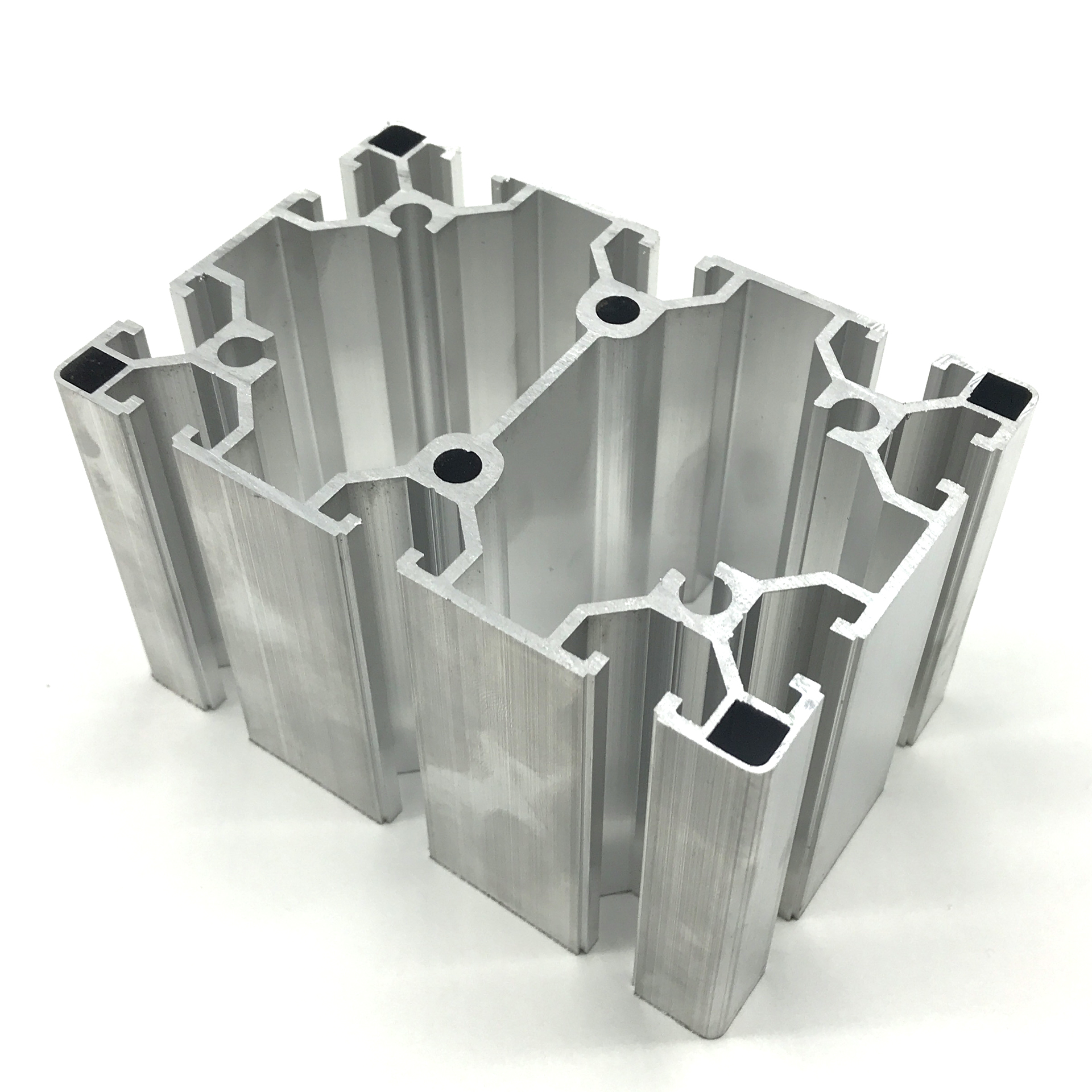

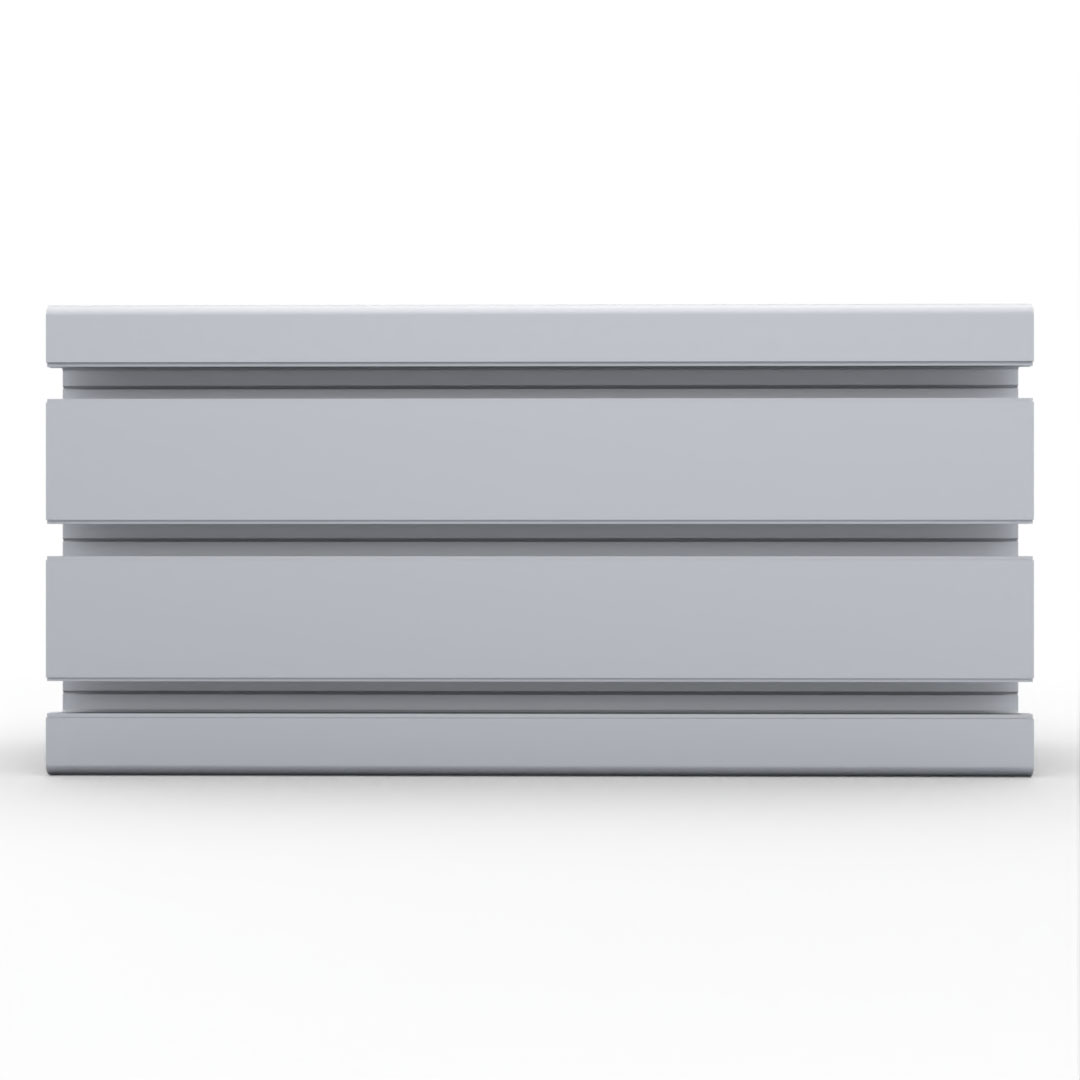

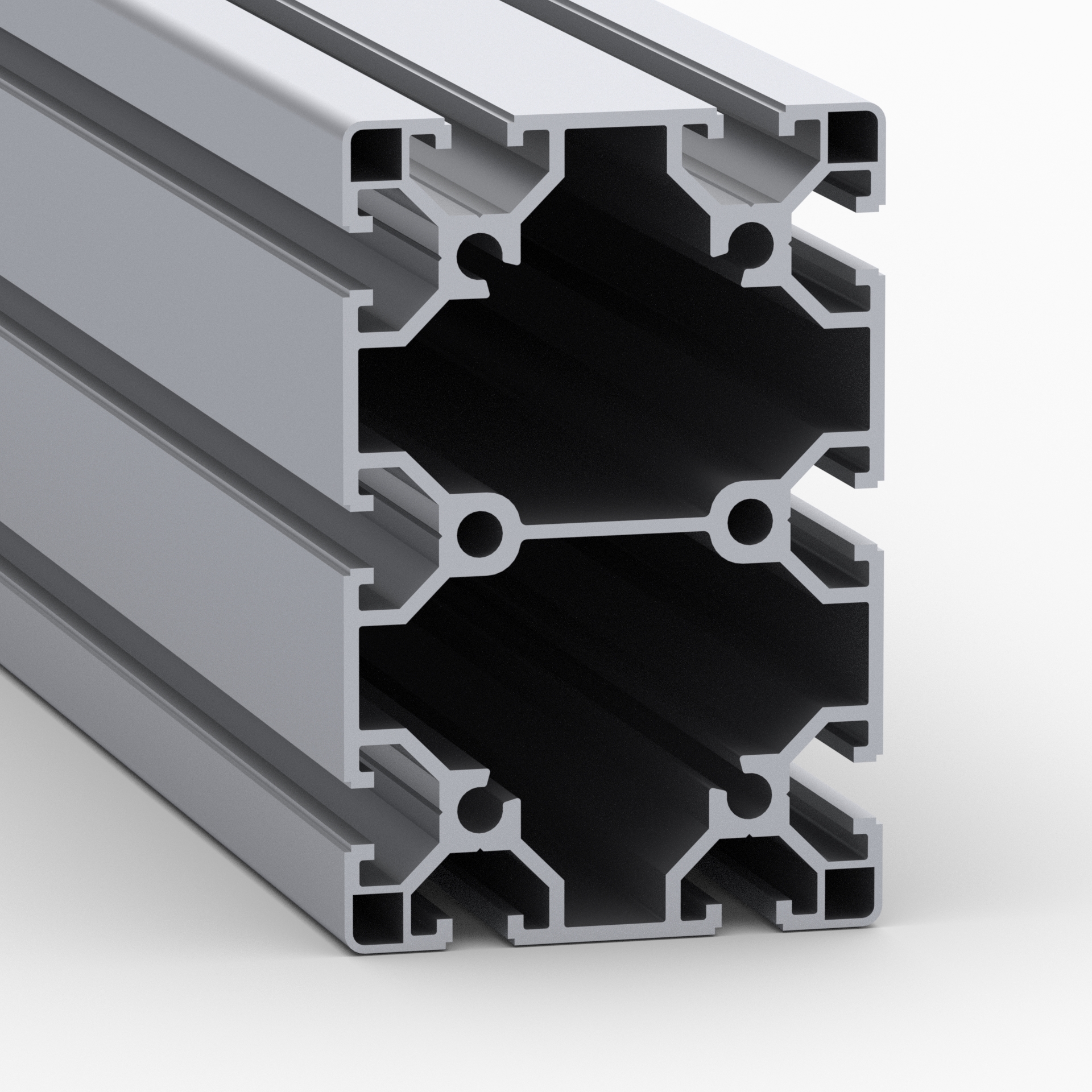

Конструкционный профиль 80х120 без покрытия

Станочный конструкционный профиль 80х120 мм

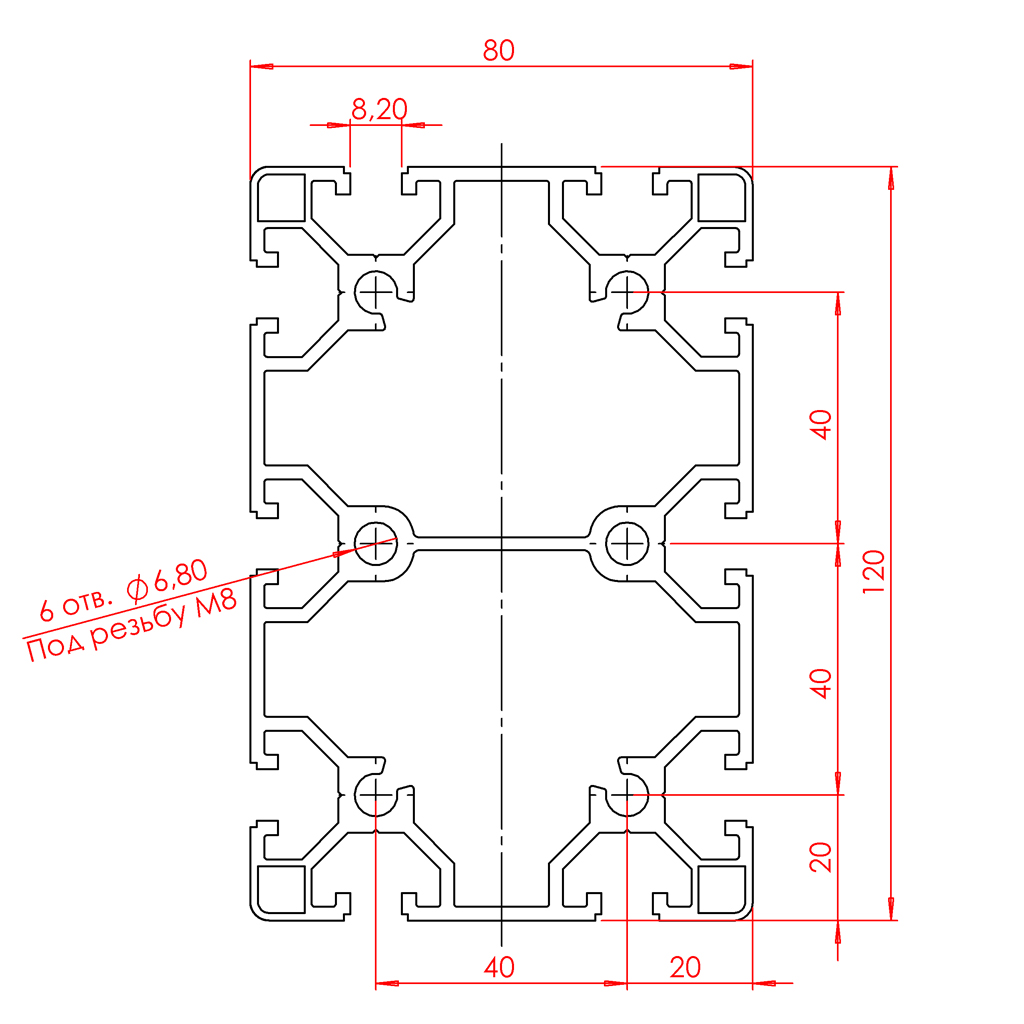

Чертеж профиля станочного 80х120 мм, без покрытия

5 425.00 руб. от 1 м.

( -3 % )	5 262.25 РУБ.	от 3 м.
( -4 % )	5 208.00 РУБ.	от 5 м.
( -5 % )	5 153.75 РУБ.	от 10 м.
( -8 % )	4 991.00 РУБ.	от 20 м.
( -10 % )	4 882.50 РУБ.	от 40 м.
( -15 % )	4 611.25 РУБ.	от 100 м.

Купить целыми хлыстами без распила:

Выберите длину

Кол-во отрезков

добавить

Купить с резкой в размер

НА СКЛАДЕ
≈ 200 м.

РАССЧИТАТЬ
ПРОГИБ ПРОФИЛЯ

3D модель-онлайн:

Нажми для просмотра в 3D ▼

Видео о товаре:

Просмотреть ▼

Добавьте необходимые отрезки и рассчитайте карту распила

мм.

—

шт.

мм.

—

шт.

мм.

—

шт.

мм.

—

шт.

мм.

—

шт.

Цена 1 реза ( для арт. OB-80120-BP ): 80 руб.

Ширина реза: 5 мм.

Кратность продажи: 3000 мм

Минимальная длина ликвидного остатка: 3005 мм

Торцевать перед распилом ( – 80 мм) ≈ по 40 мм с каждого края.
Актуально для анодированных профилей, с целью удаления контактных пятен

Ошибка! Укажите длину хотя бы одного отрезка!

Описание

Отрезать можем в любой размер, но продается профиль кратно 2-м или 3-м метрам.

Загрузить:

- 2D модель сечения (OB-80120.dxf)

- 3D модель (OB-80120.step)

Примечание: следует учитывать что профили "без покрытия" имеют невысокую устойчивость к внешним механическим воздействиям. Поэтому на них допускается наличие, царапин, потертостей, пятен и следов окислов.
Если эстетические качества играют важную роль в ваших проектах - обратите внимание на анодированные профили, либо закажите дополнительно порошковую покраску профилей.

Характеристики

Артикул:	OB-80120-BP
Длина профиля(макс), мм:	6040
Дробеструйная обработка:	Нет
Профили:	80х80, 80х120, 80х160
Ширина паза, мм:	8
Аналог Bosch Rexroth Group:	3842993201
Материал:	AlMgSi 6063 Т6
Покрытие:	Без покрытия
Тип сырья:	Первичное
Вес, кг/м:	5.88
Площадь сечения, см2:	18.1
Момент инерции, Ix(см4):	138.72
Момент инерции, Iy(см4):	275.6
Момент сопротивления, WX (см3):	34.68
Момент сопротивления, WY (см3):	45.93
Предельные отклонения размеров и допуски формы поверхности:	по ГОСТ 8617-2018
