130.00 руб.
В корзину
На сайте указаны розничные цены (с НДС). При формировании окончательной цены действует гибкая система скидок!

В наличии

Артикул — 5211
Профили — с пазом 8 мм, серия 30, с пазом 8 мм, серия 40
Аналог Bosch Rexroth Group — 3842535459
Материал — Сталь оцинкованная

Описание

Описание

Цена указана за 1 шт. с НДС

Аналог Bosch Rextoth Group 3842535459

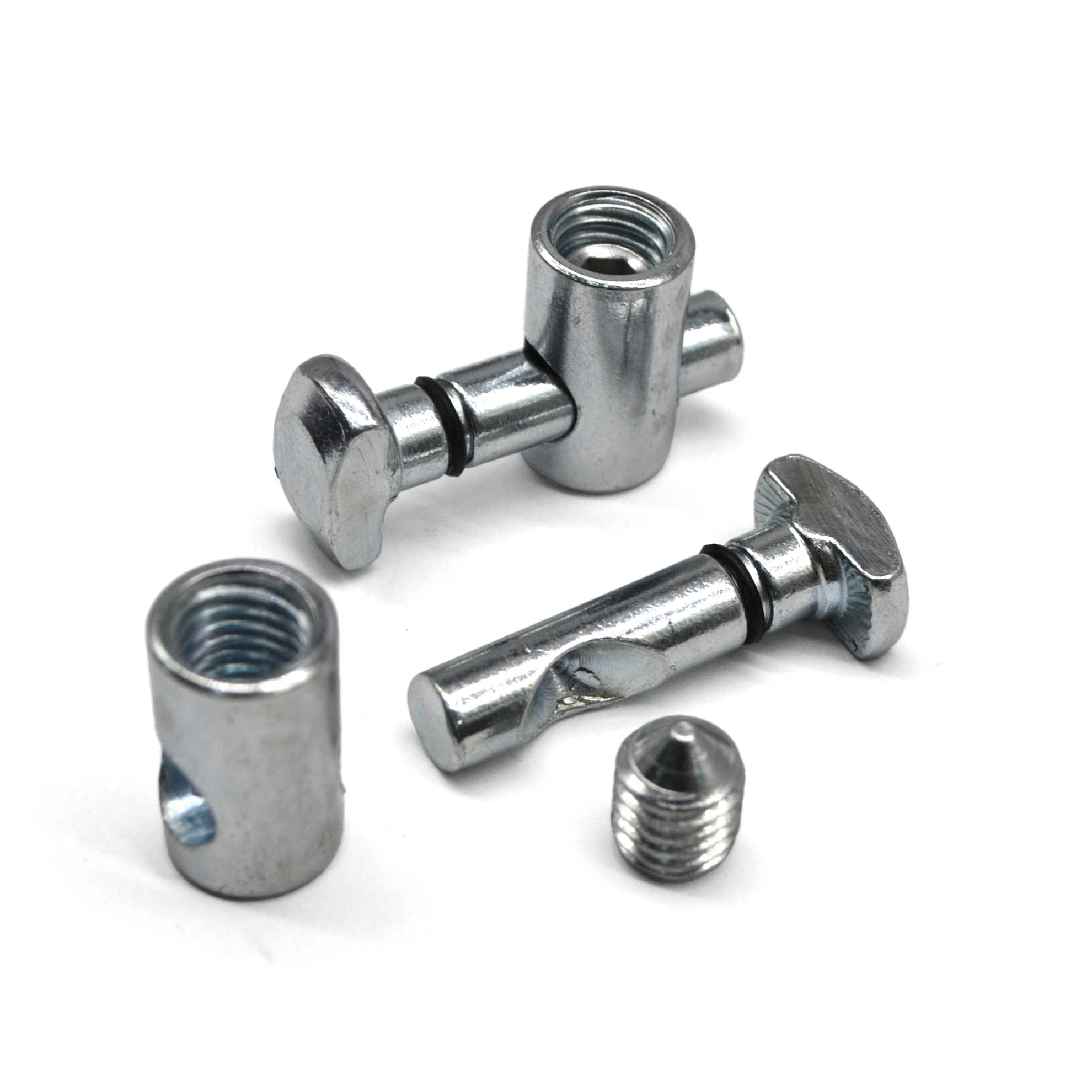

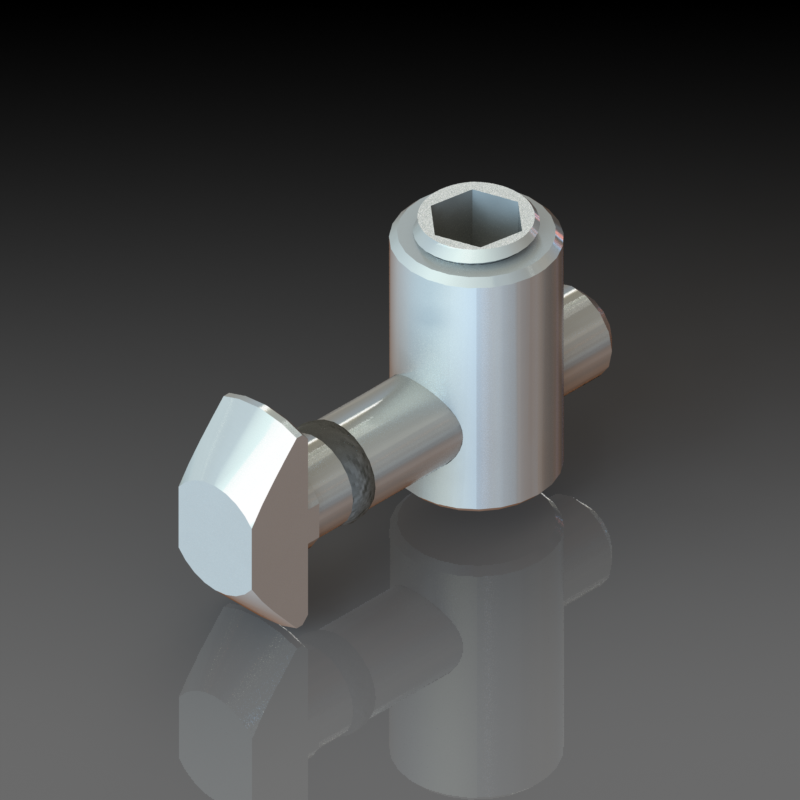

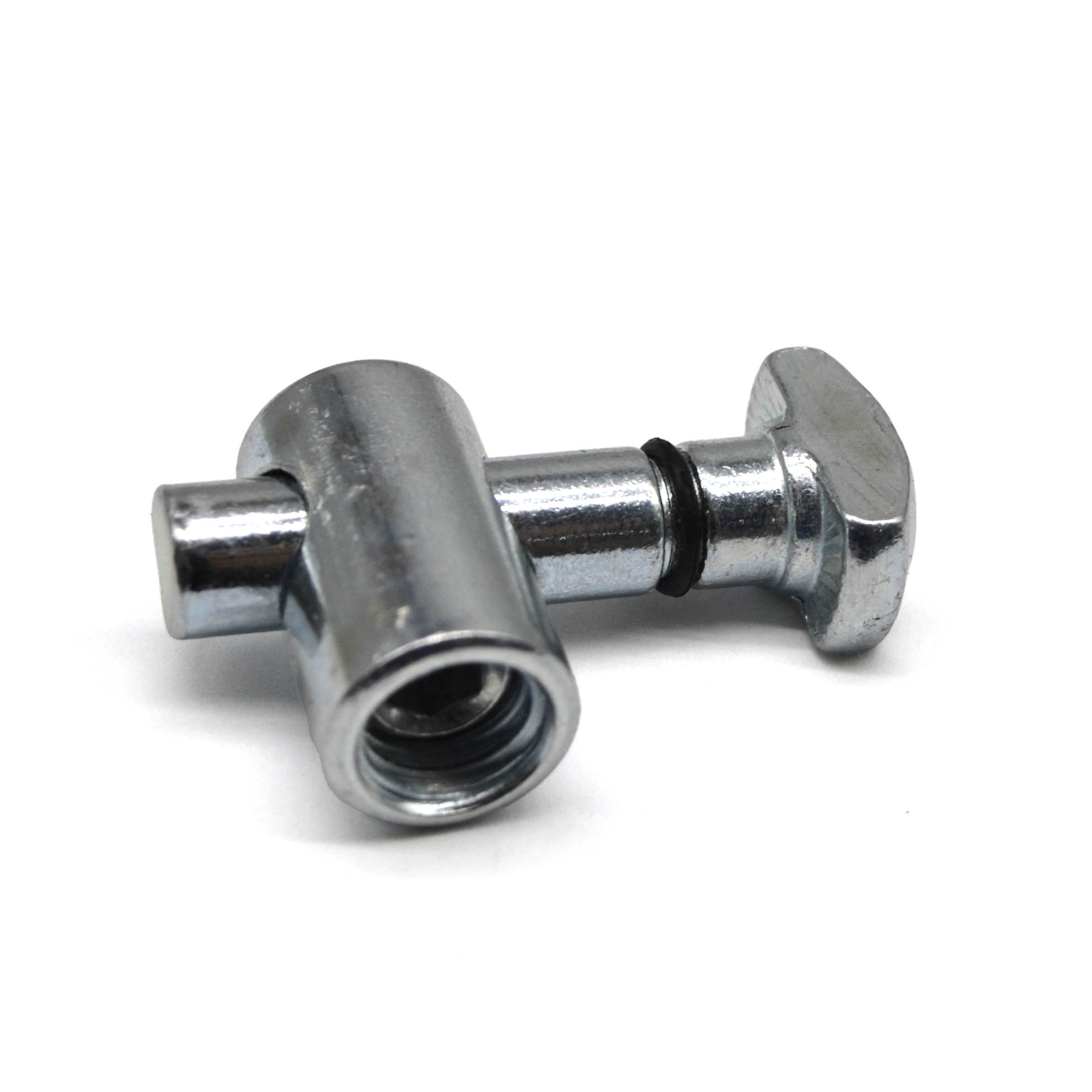

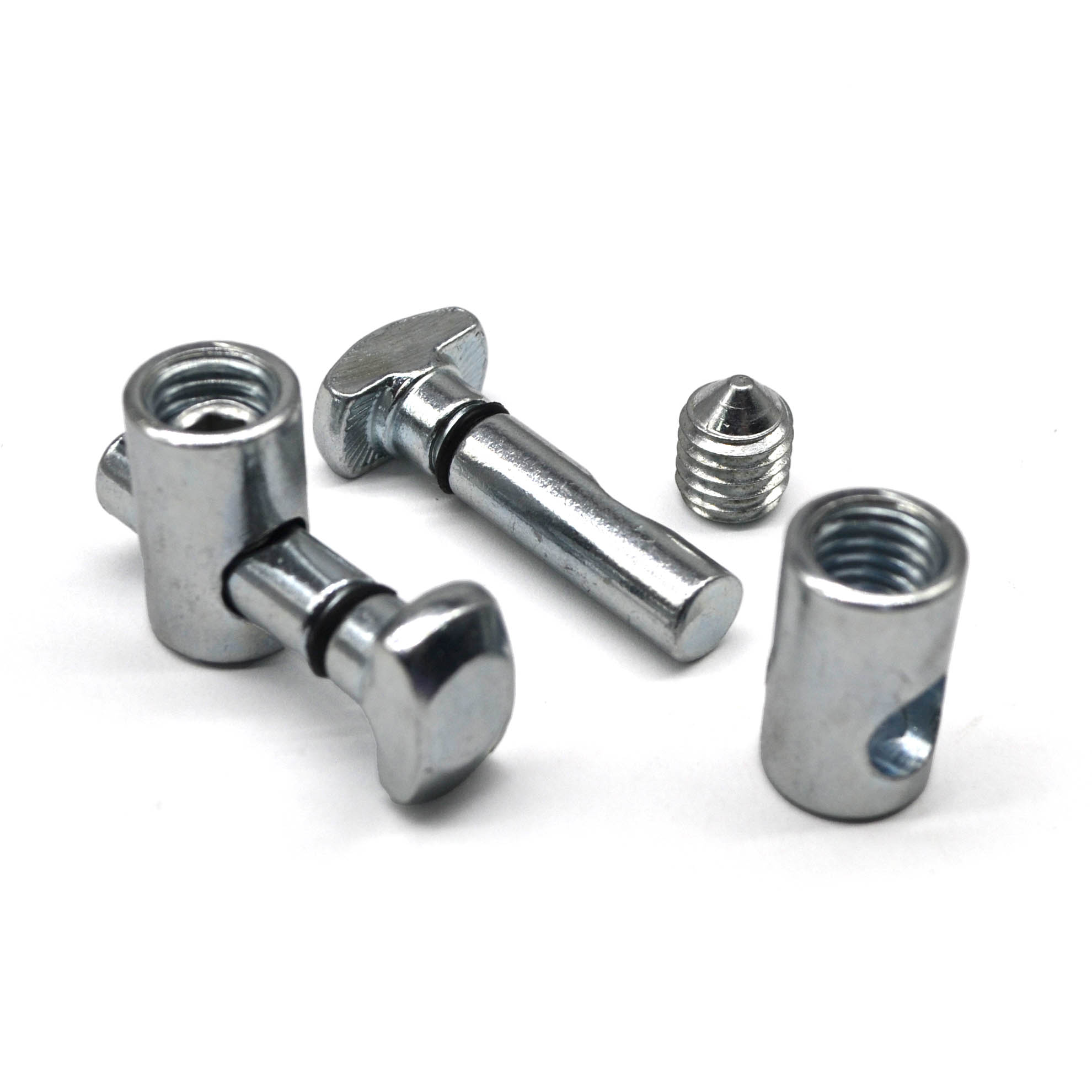

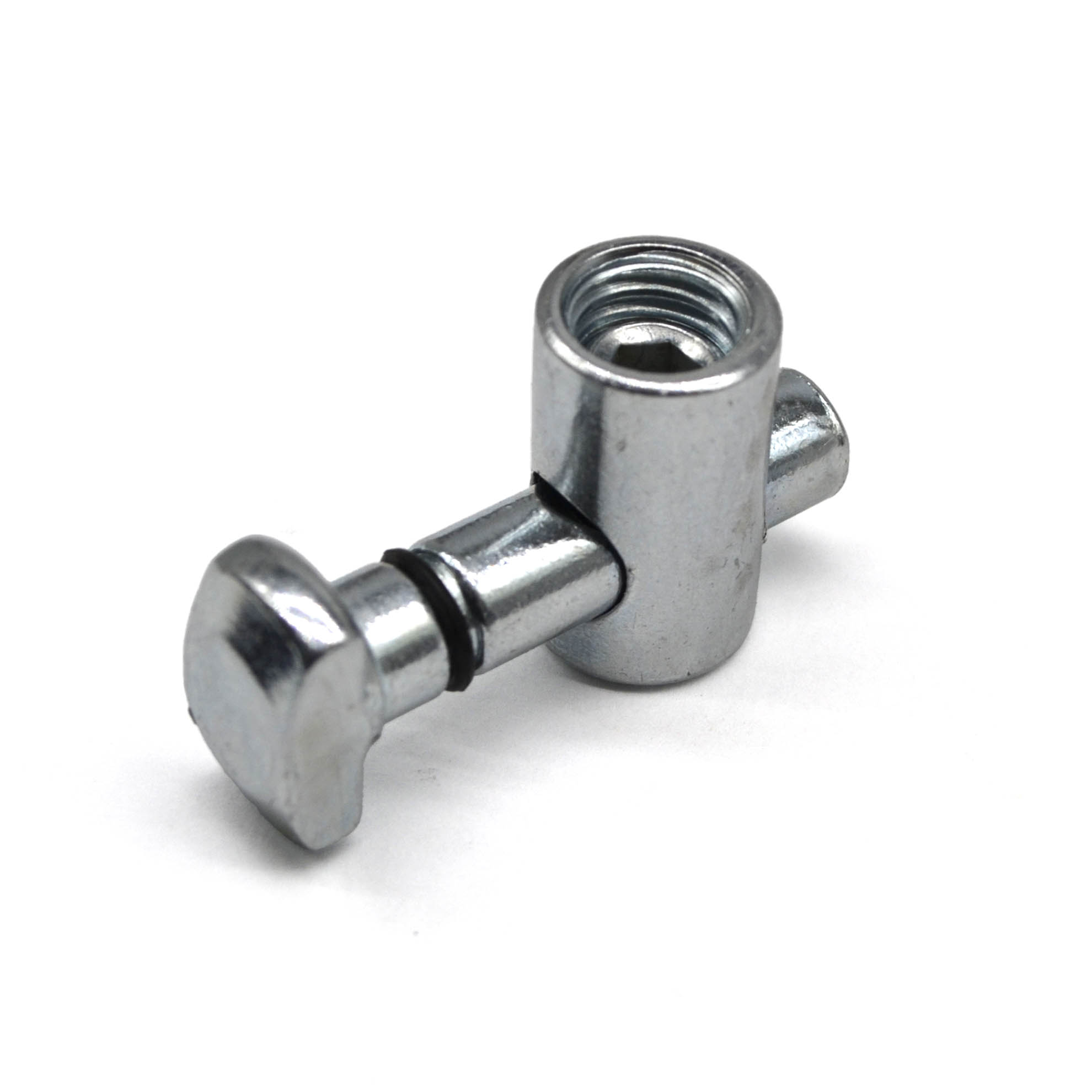

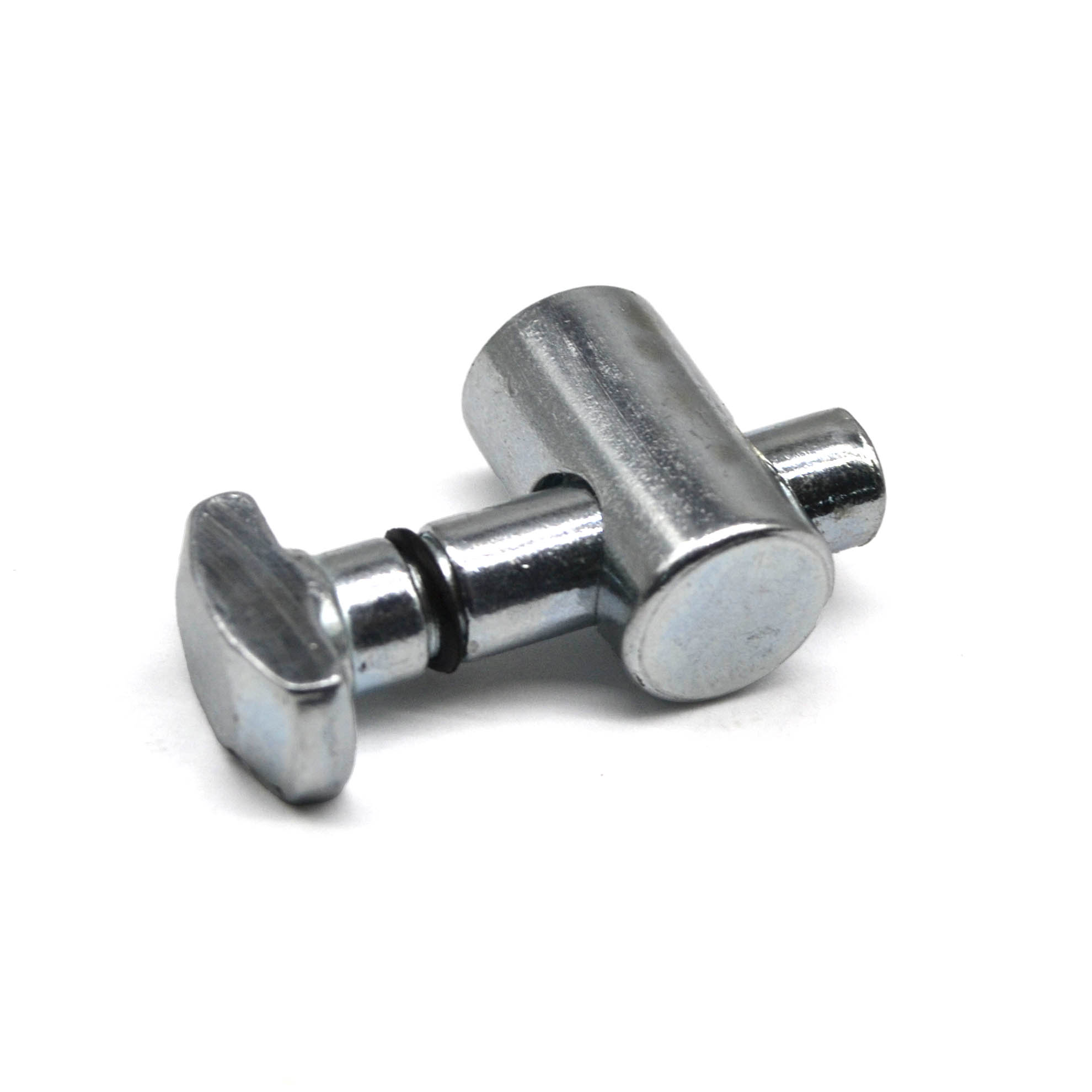

Быстрые соединители артикул 5211 (0 градусов), используются для соединения профилей с пазом 8мм, под прямым углом.

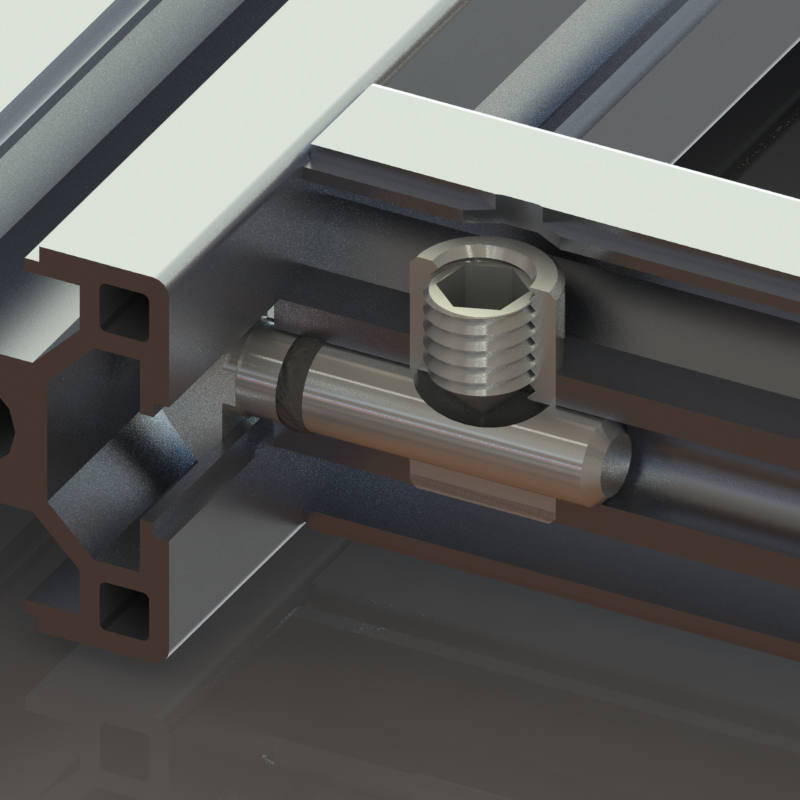

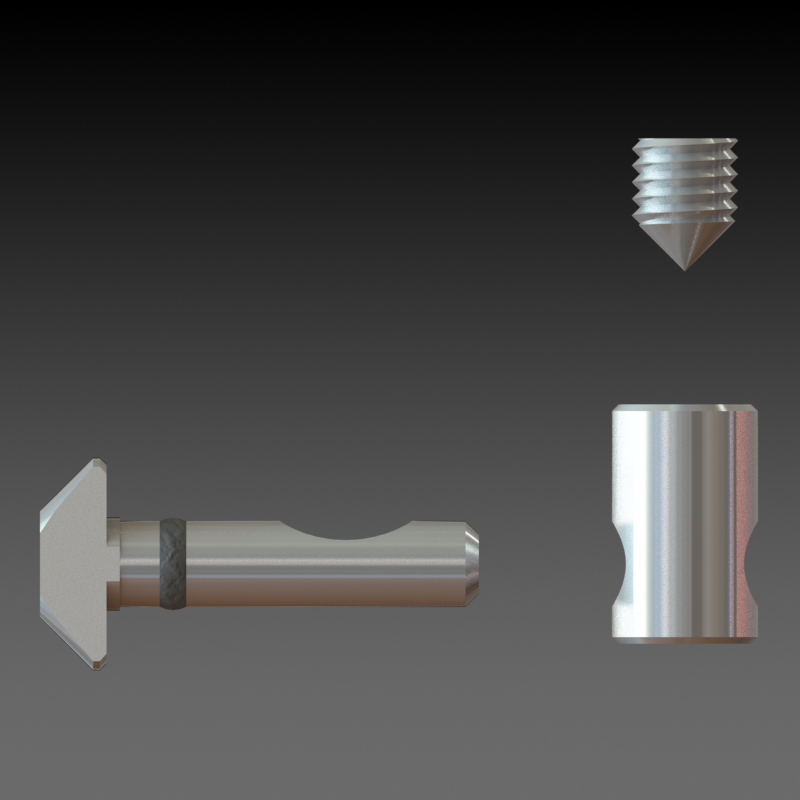

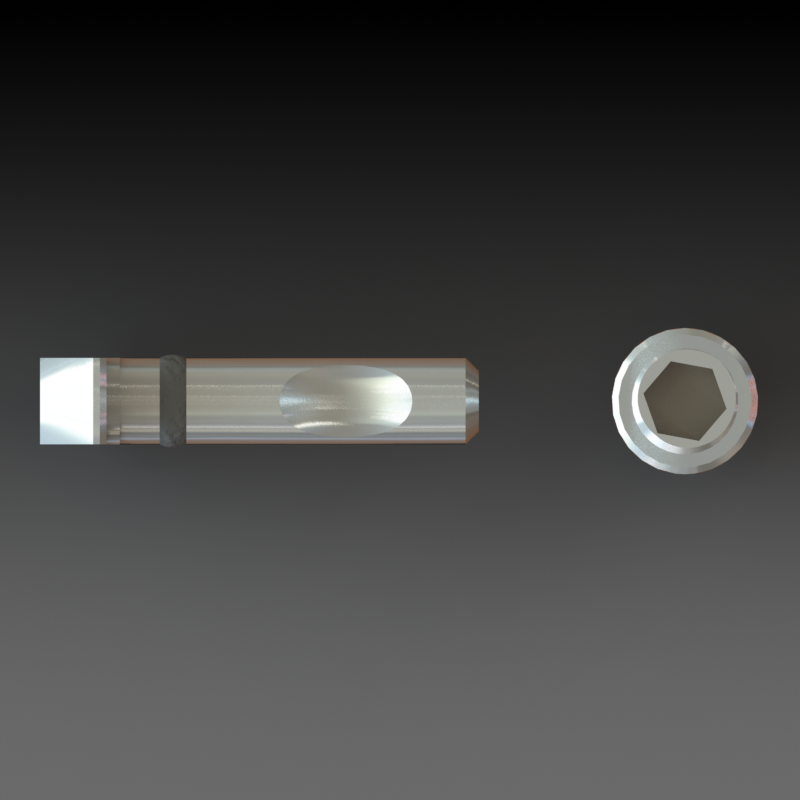

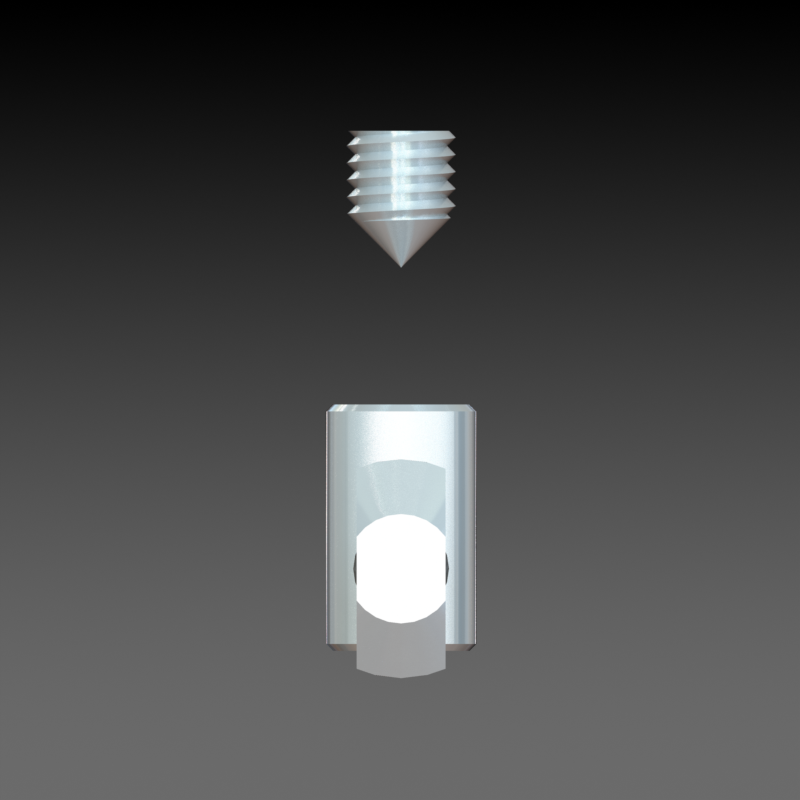

Расположение Т-образной головки параллельно механизму фиксации с резьбовой стягивающей вставкой.

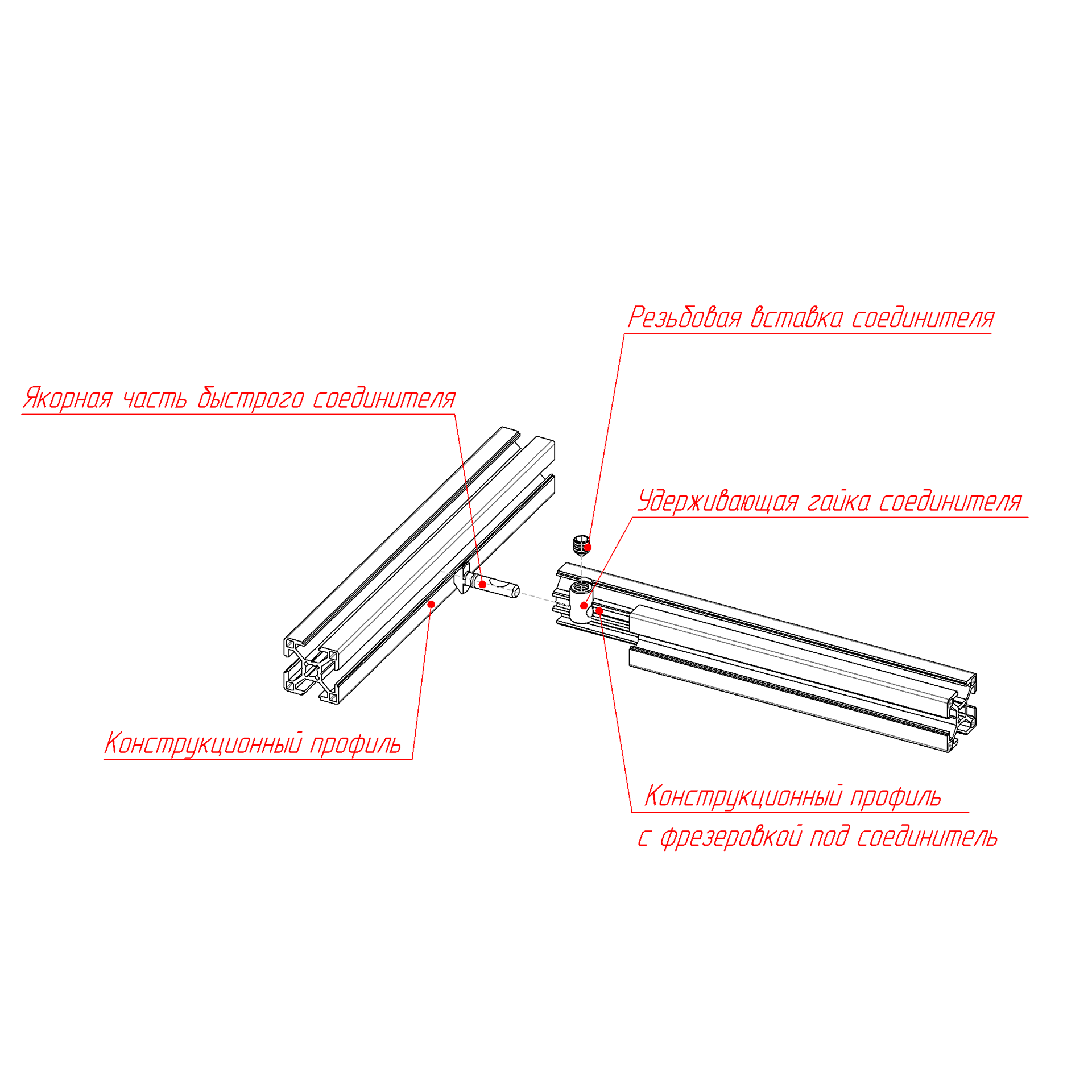

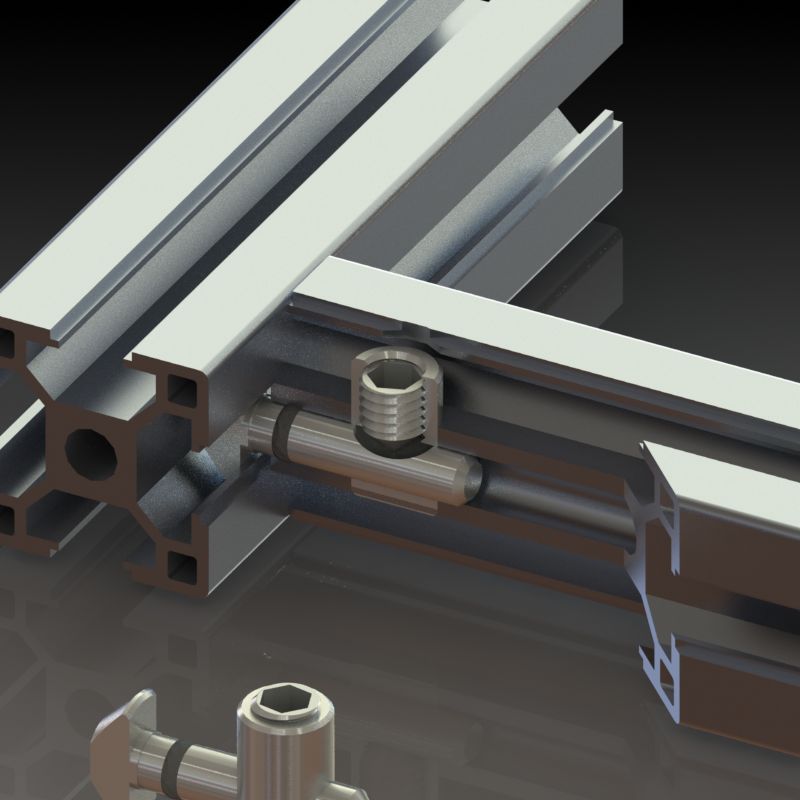

Данный тип соединения удобен, для сборщиков. В производстве же, для использования подобных соединителей, профиль подвергается достаточно сложной обработке. В одном из профилей на определенном расстоянии сверлится отверстие под "бочёнок", в которой в последствии с торца профиля через центральное отверстие будет введен прижимной т образный фиксатор, с углублением под стягивающую резьбовую вставку.
Главным достоинством такого типа соединения являются полностью свободные пазы профиля по краям от фиксатора.

Загрузить:
- 3D модель (5211.STEP)

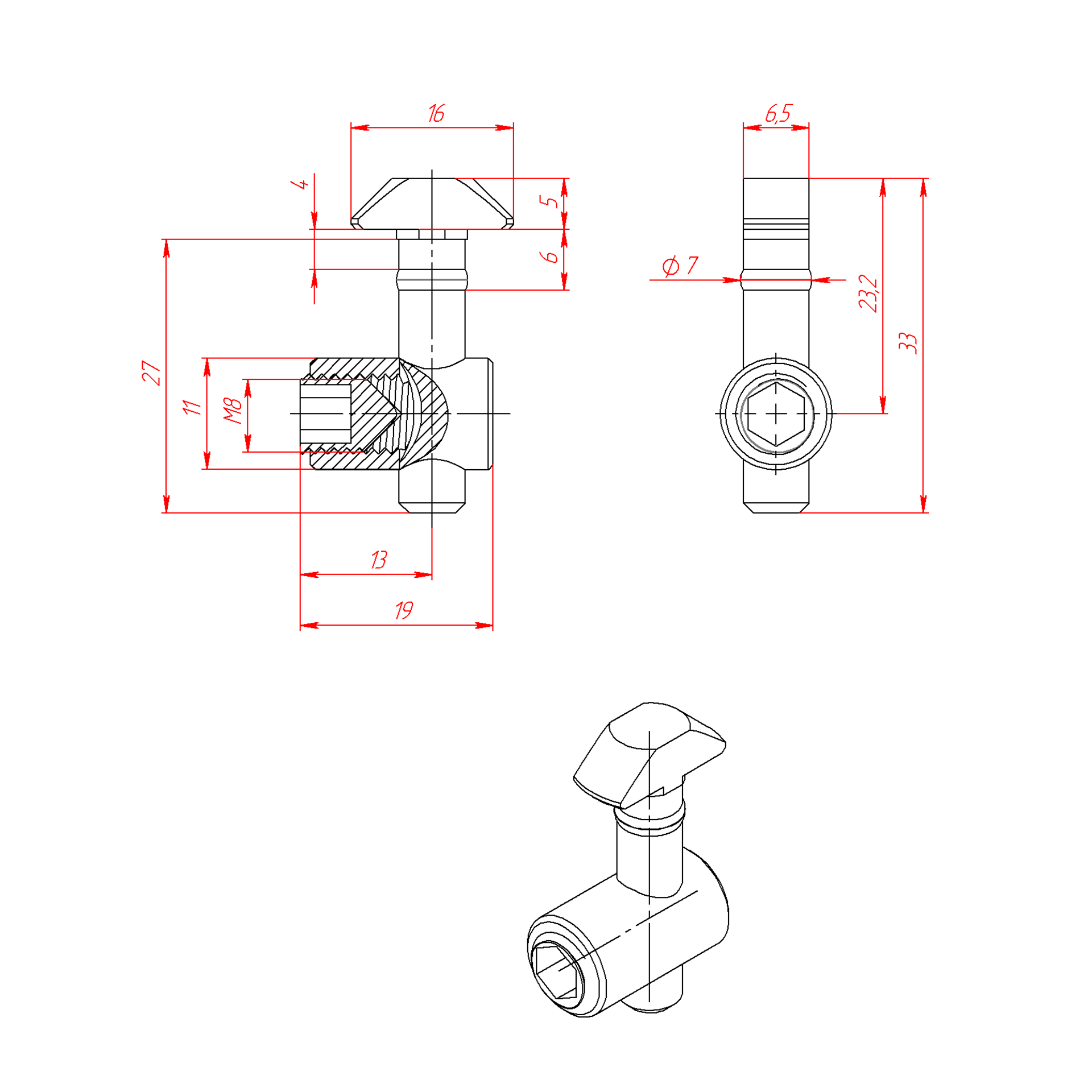

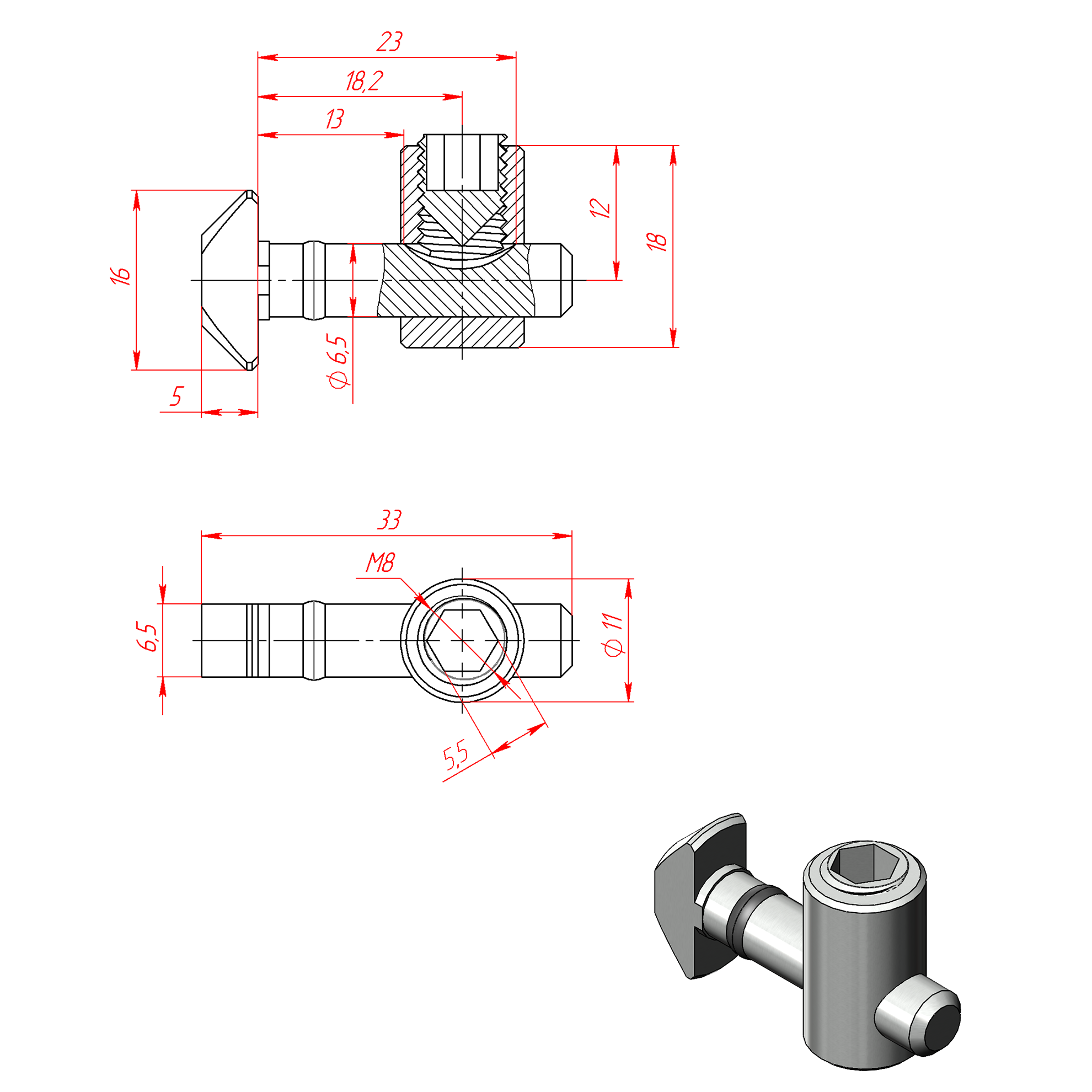

- Чертеж  (5211.PDF)

Характеристики

Характеристики

Артикул:
5211
Профили:
с пазом 8 мм, серия 30, с пазом 8 мм, серия 40
Аналог Bosch Rexroth Group:
3842535459
Материал:
Сталь оцинкованная
