SHF50 | Горизонтальный держатель вала 50 мм

Описание

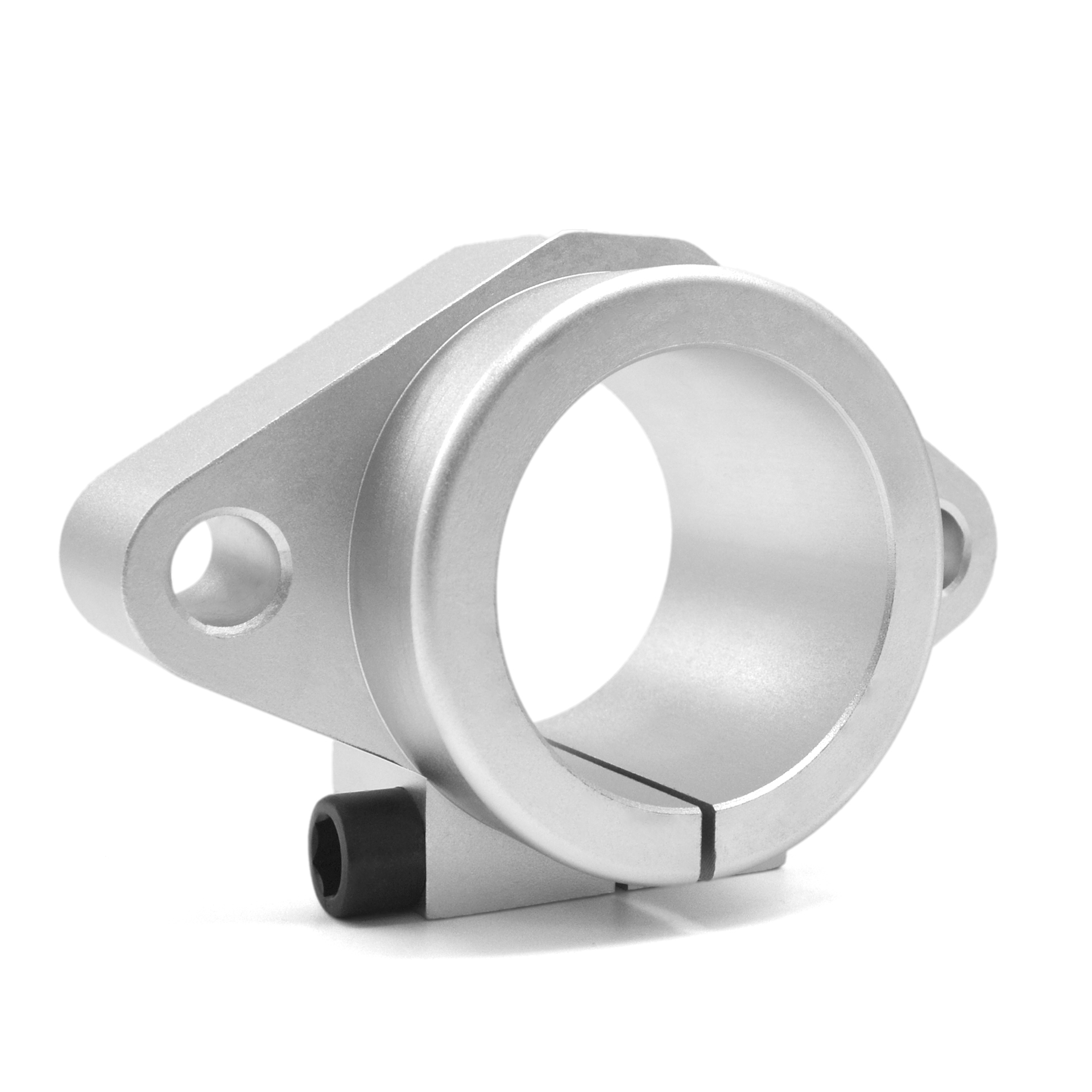

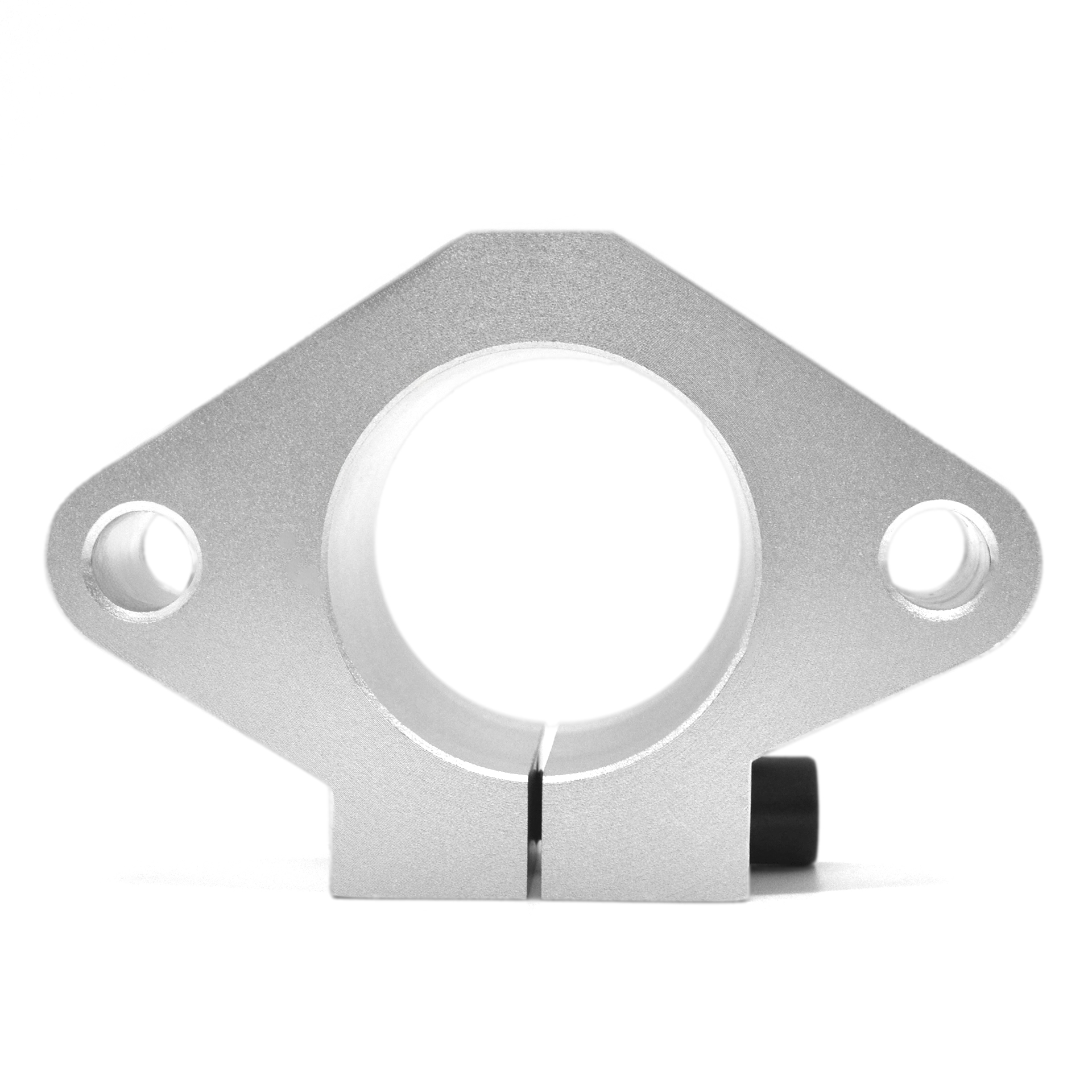

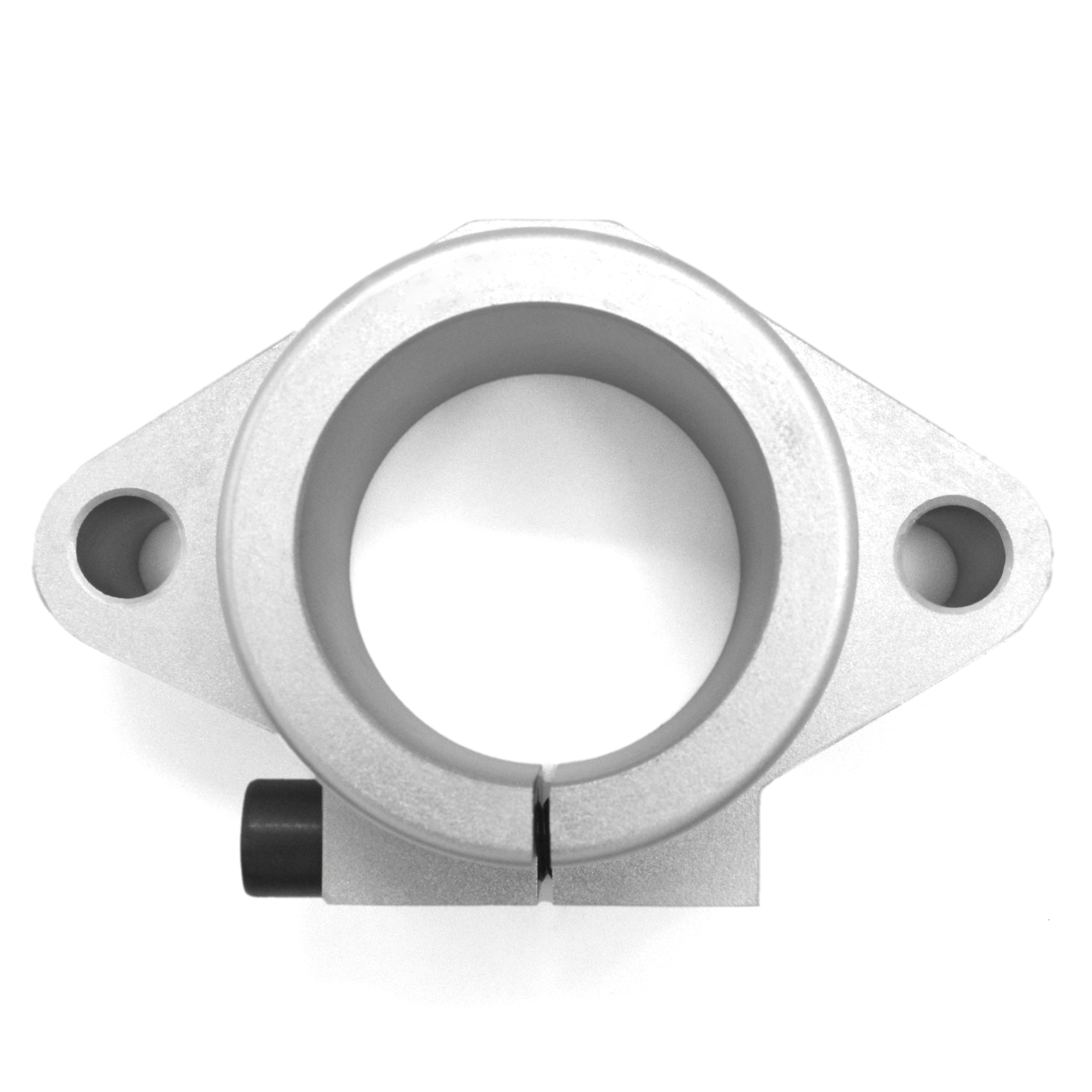

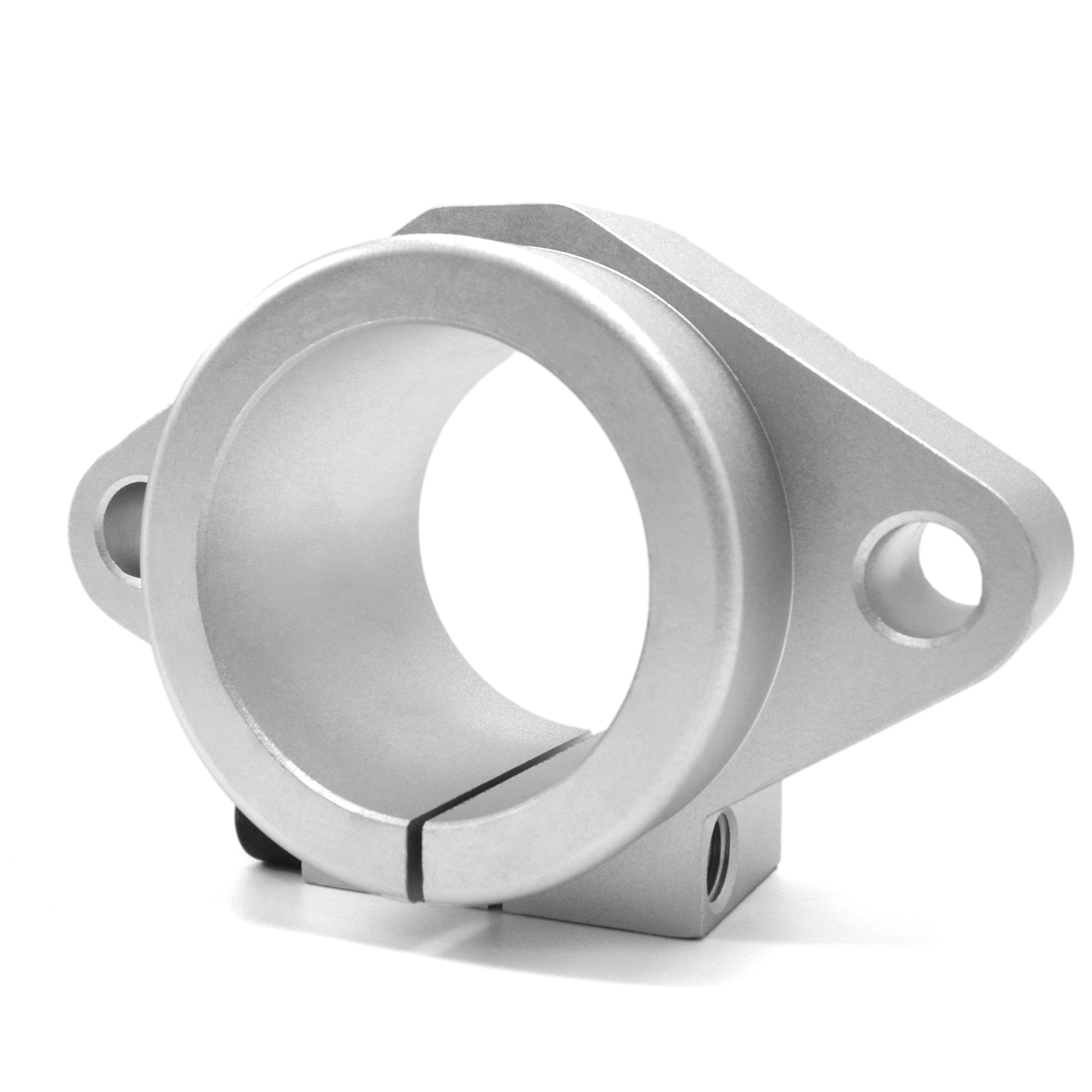

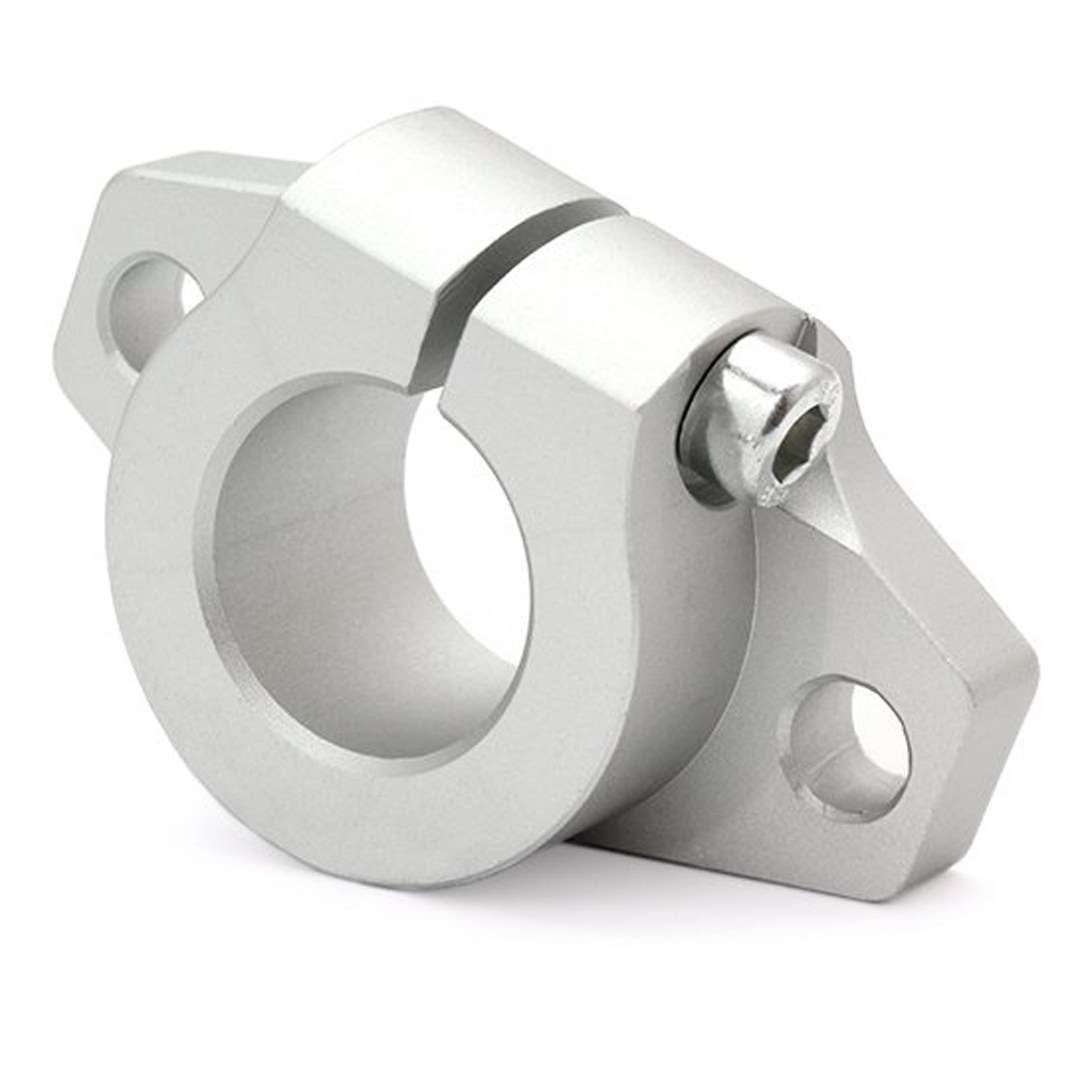

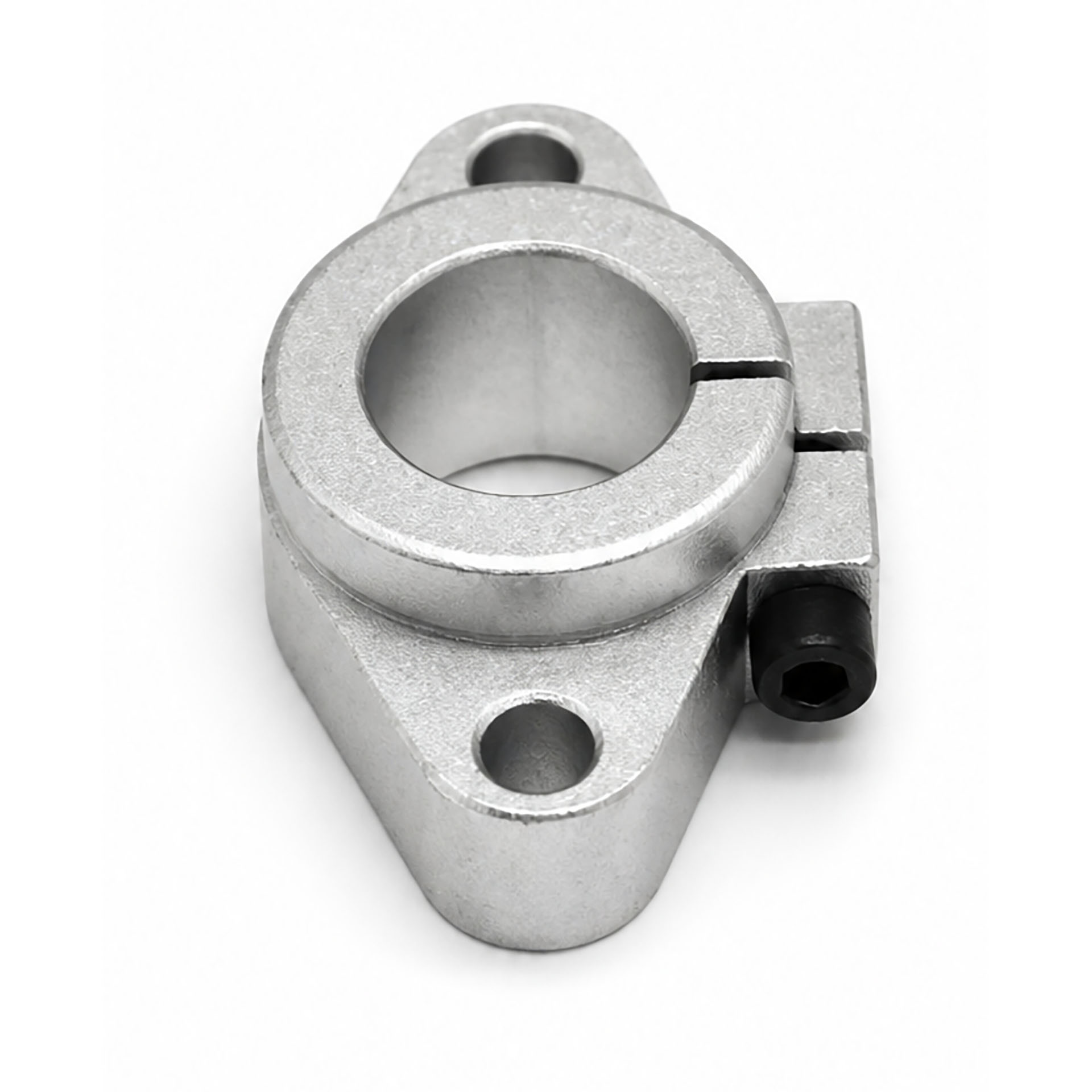

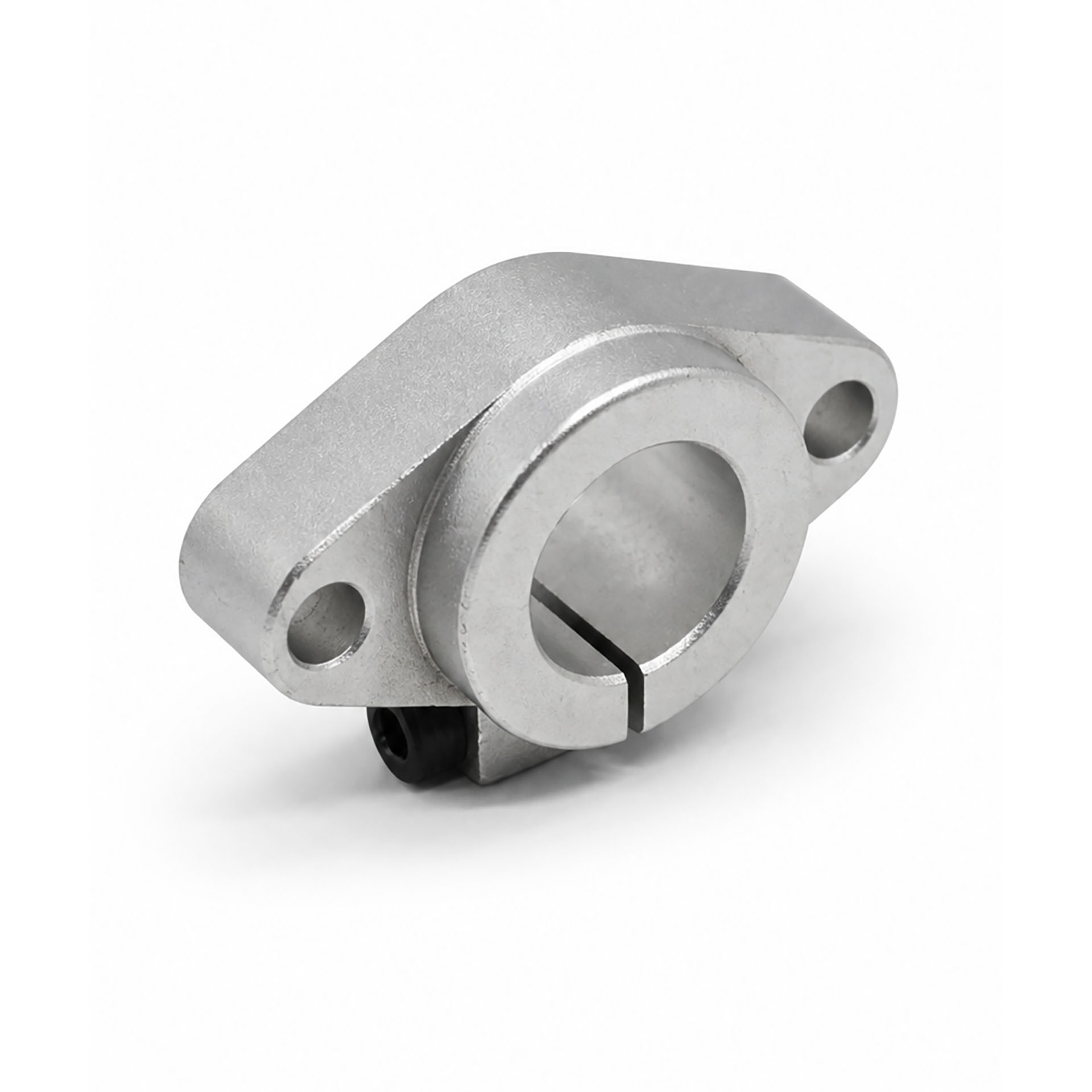

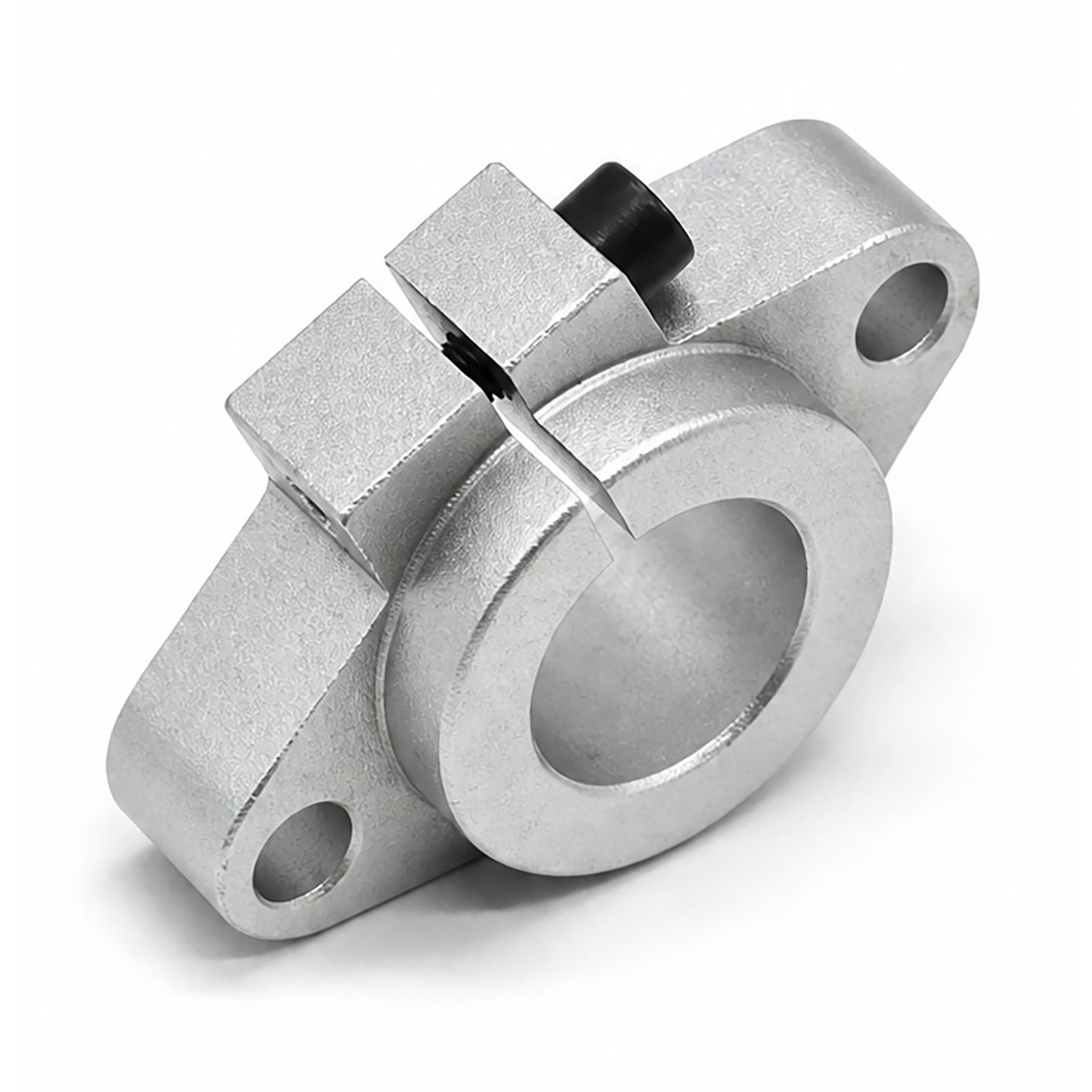

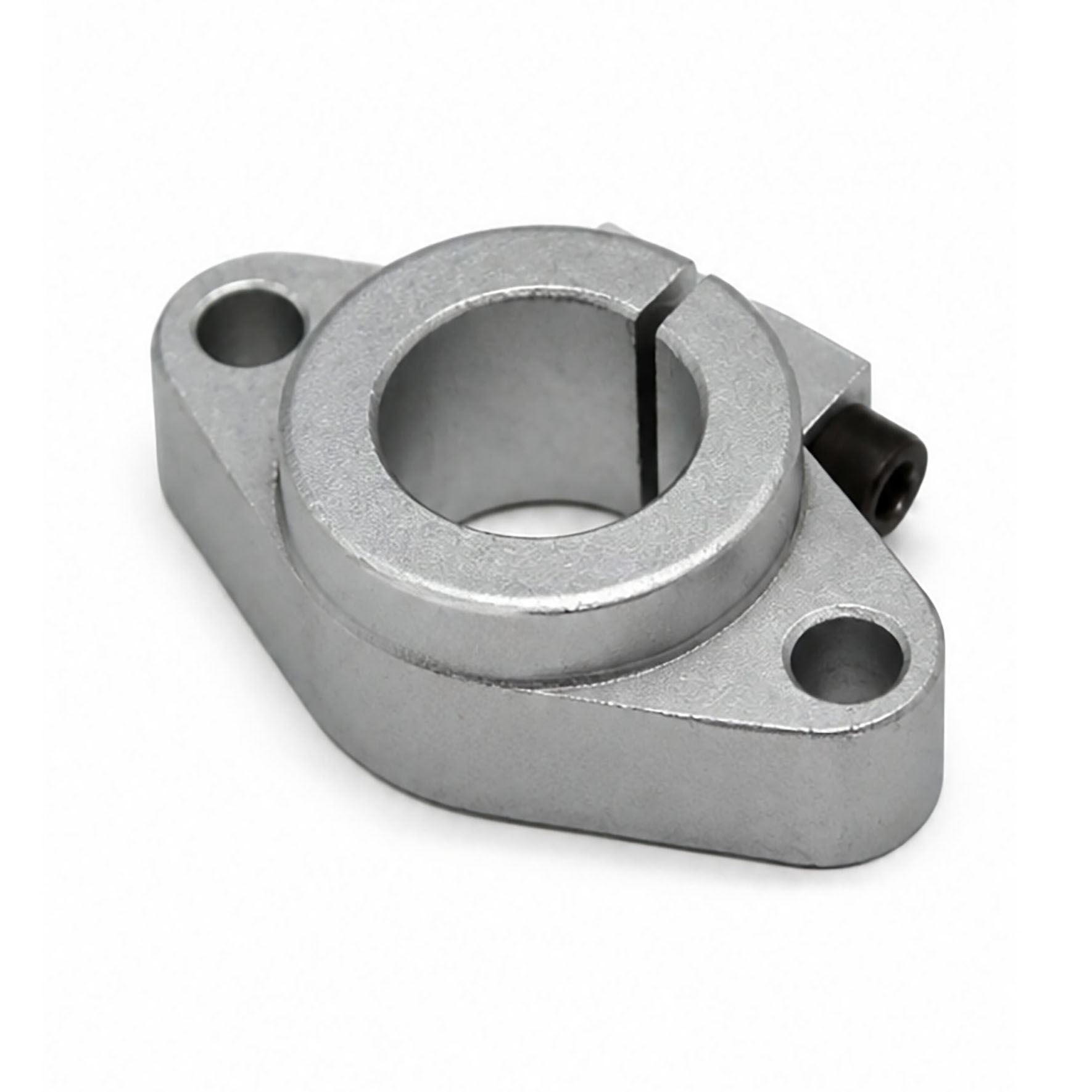

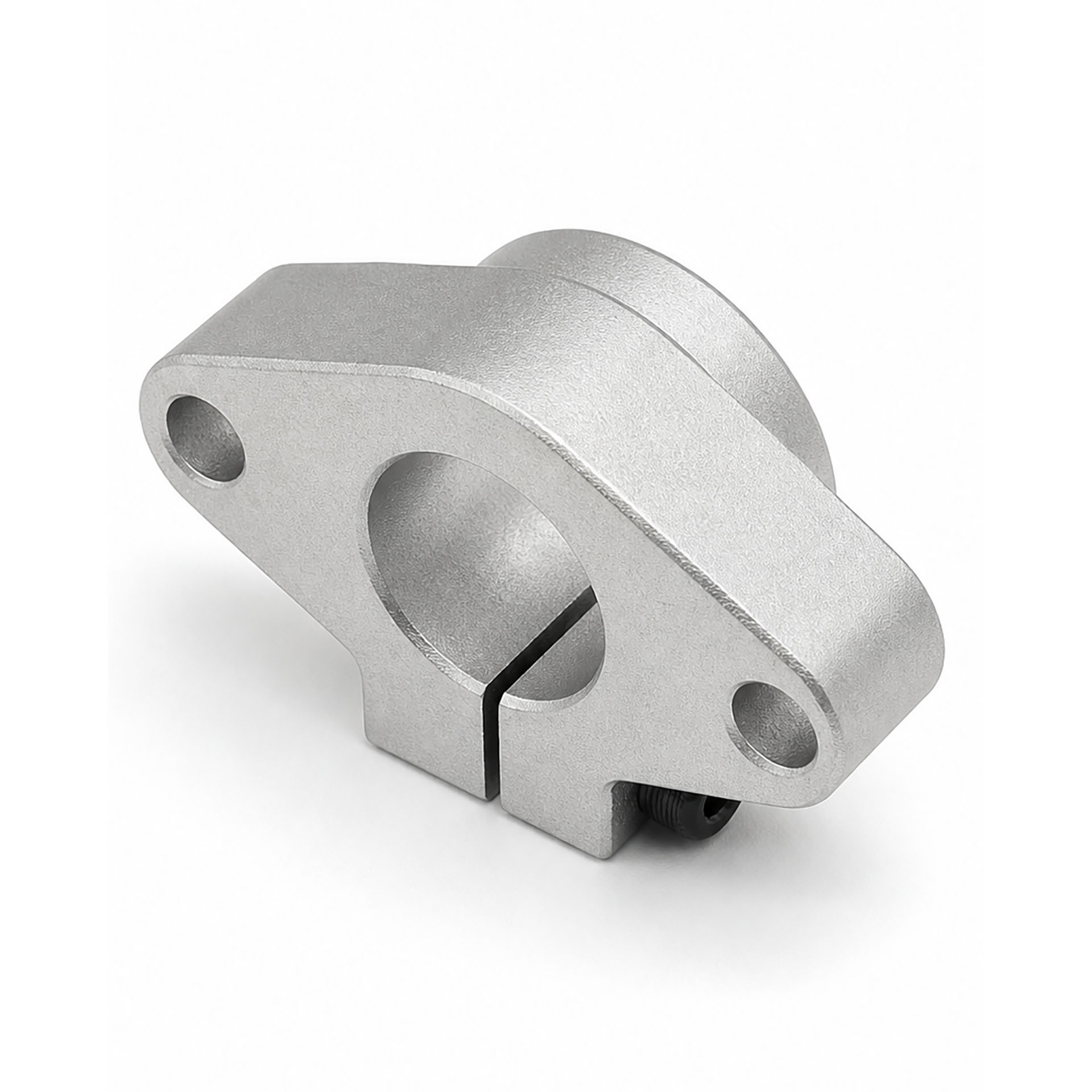

Горизонтальный держатель вала SHF50 – концевая фланцевая опора серии SHF под цилиндрическую направляющую диаметром 50 мм. Узел задает положение конца вала относительно базовой плиты: фланец крепится к плоскости двумя винтами, вал входит в центральное отверстие и стопорится установочным винтом.

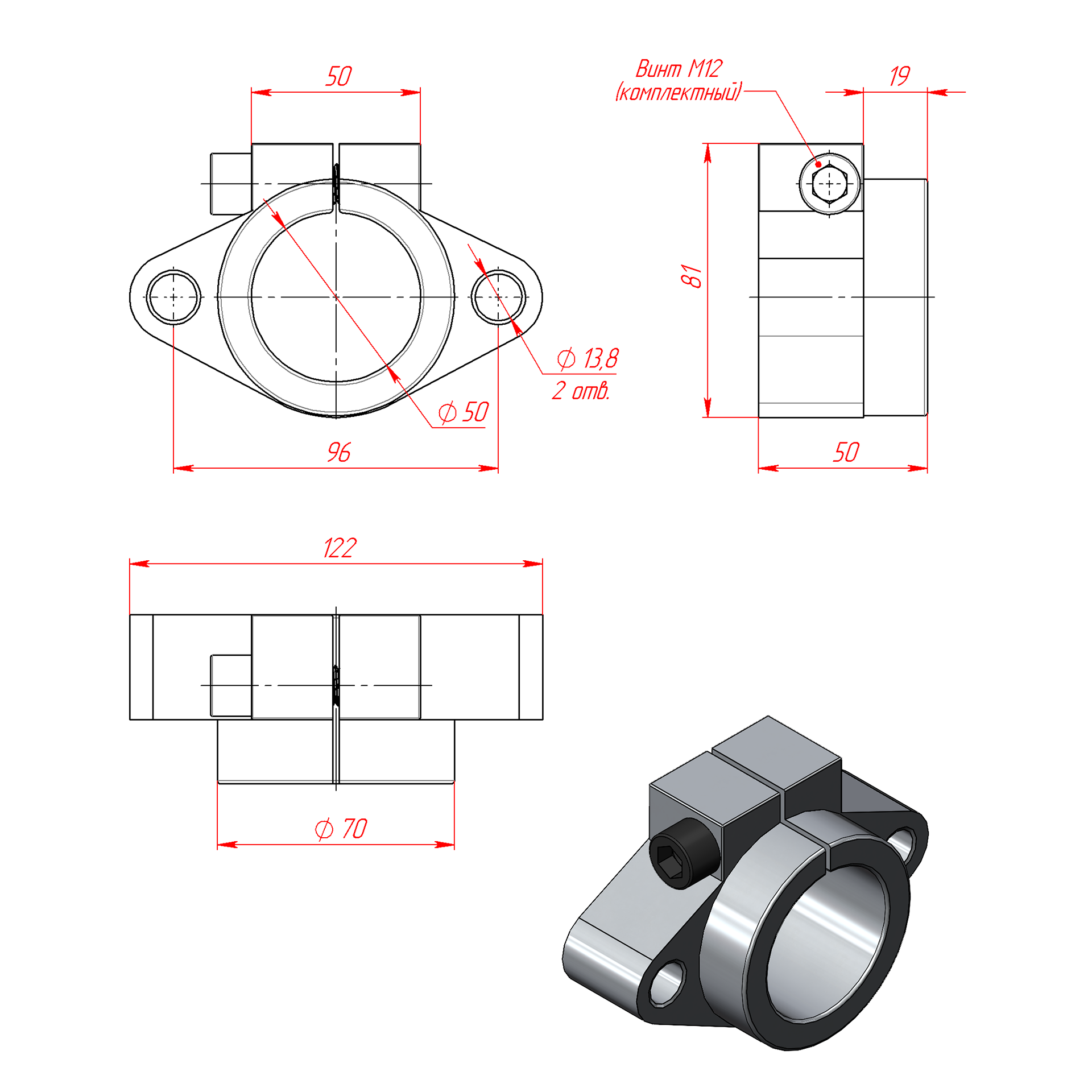

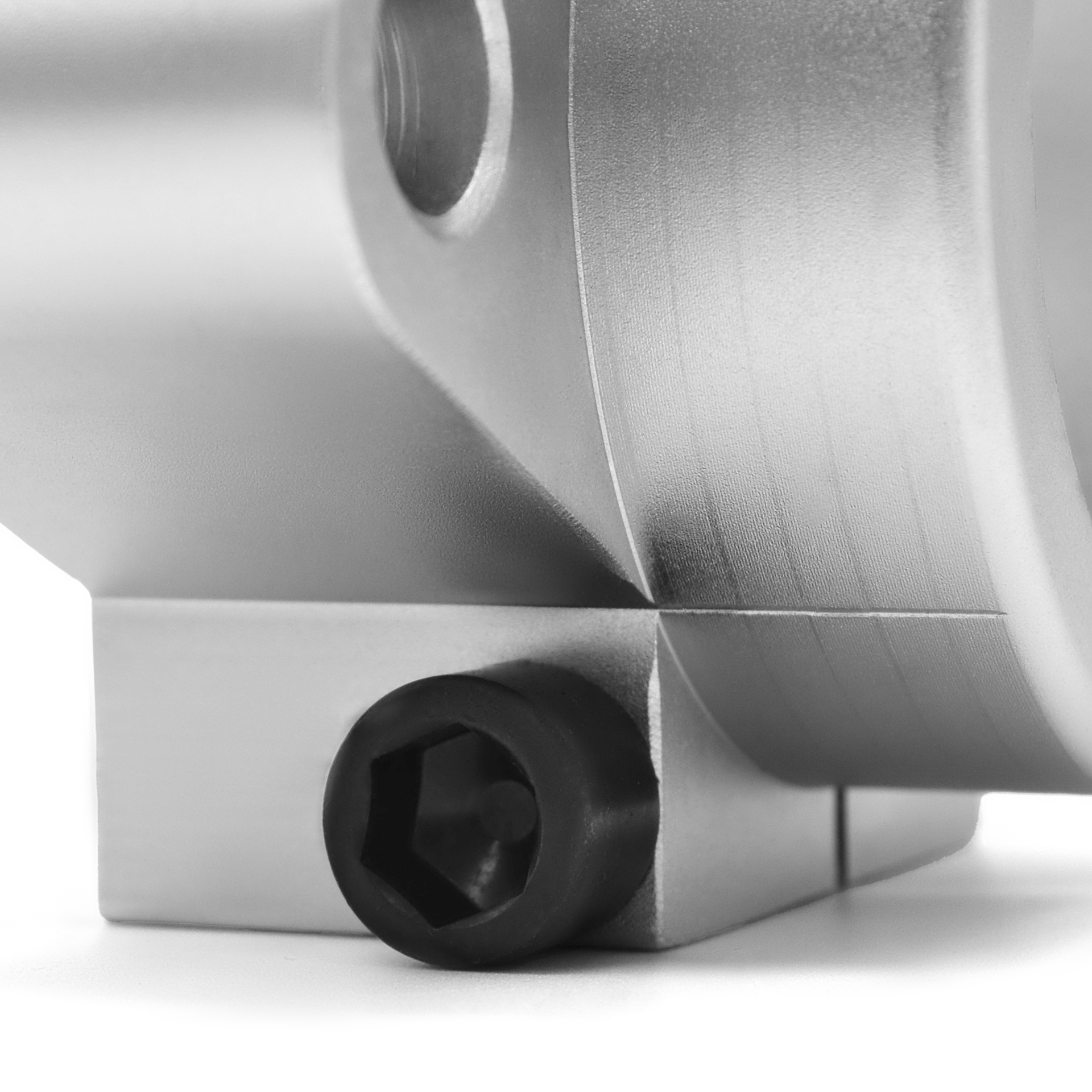

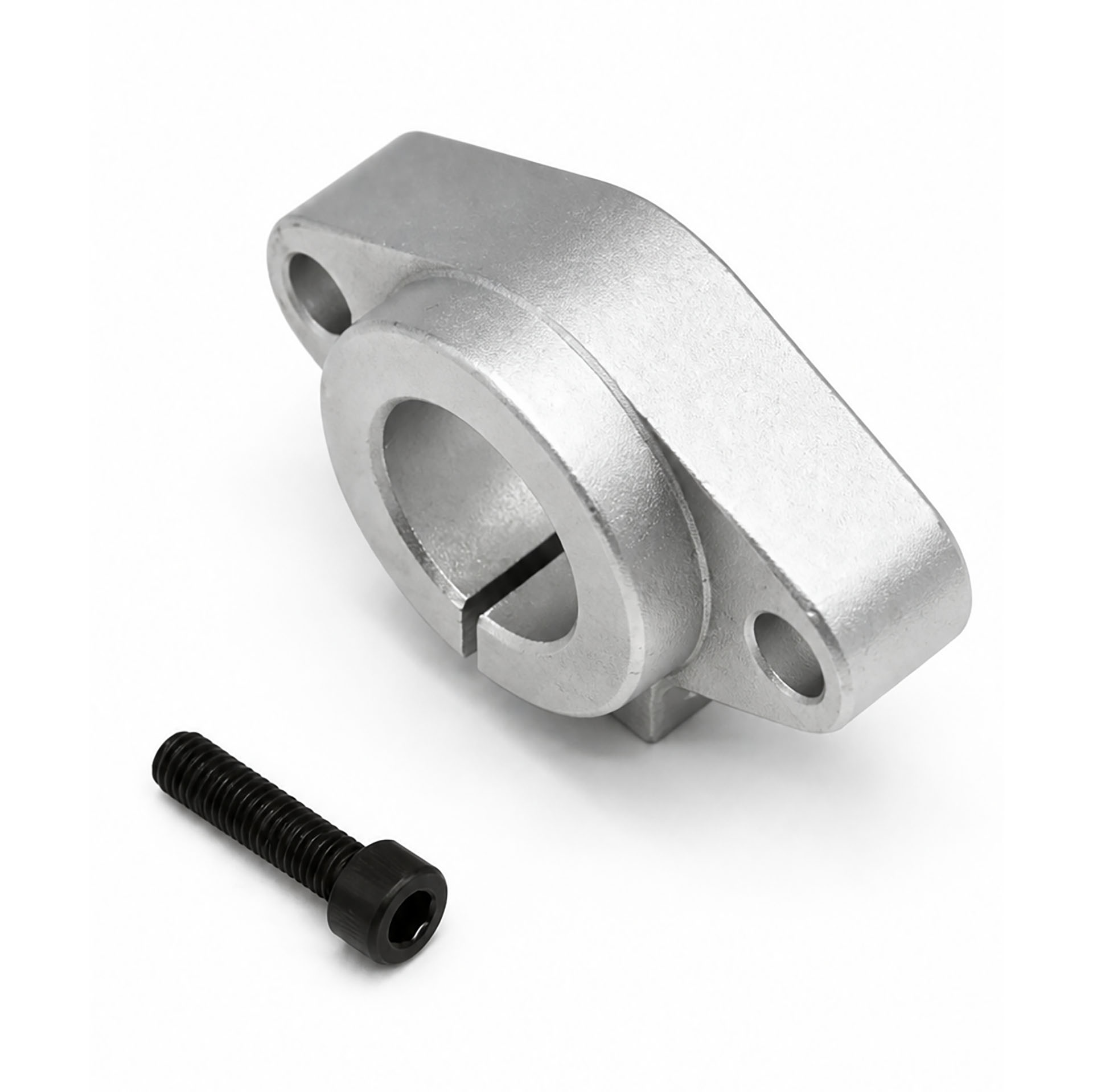

Корпус выполнен из дюралюминия с анодированной поверхностью: небольшой вес при жесткости, достаточной для промышленных осей. Посадочный канал с прижимным винтом M12 держит вал без люфта. Фланец с двумя проушинами (крепежные отверстия под винты М12, межцентровое расстояние 96 мм, ширина фланца 122 мм) распределяет нагрузку на плиту и снижает вибрацию конца направляющей.

SHF50 - один из крупных типоразмеров линейки SHF (от SHF8 до SHF60). По посадке взаимозаменяем с однотипными опорами SHF50FLI - перед заменой сверяйте высоту корпуса, шаг отверстий и длину ступицы.

Сферы применения. Тяжелые оси ЧПУ, порталы, линейные модули, позиционеры, сборочные стенды и линии автоматизации - везде, где полированный вал необходимо жестко зафиксировать перпендикулярно раме. Опора уменьшает прогиб конца вала и держит геометрию хода линейных втулок.

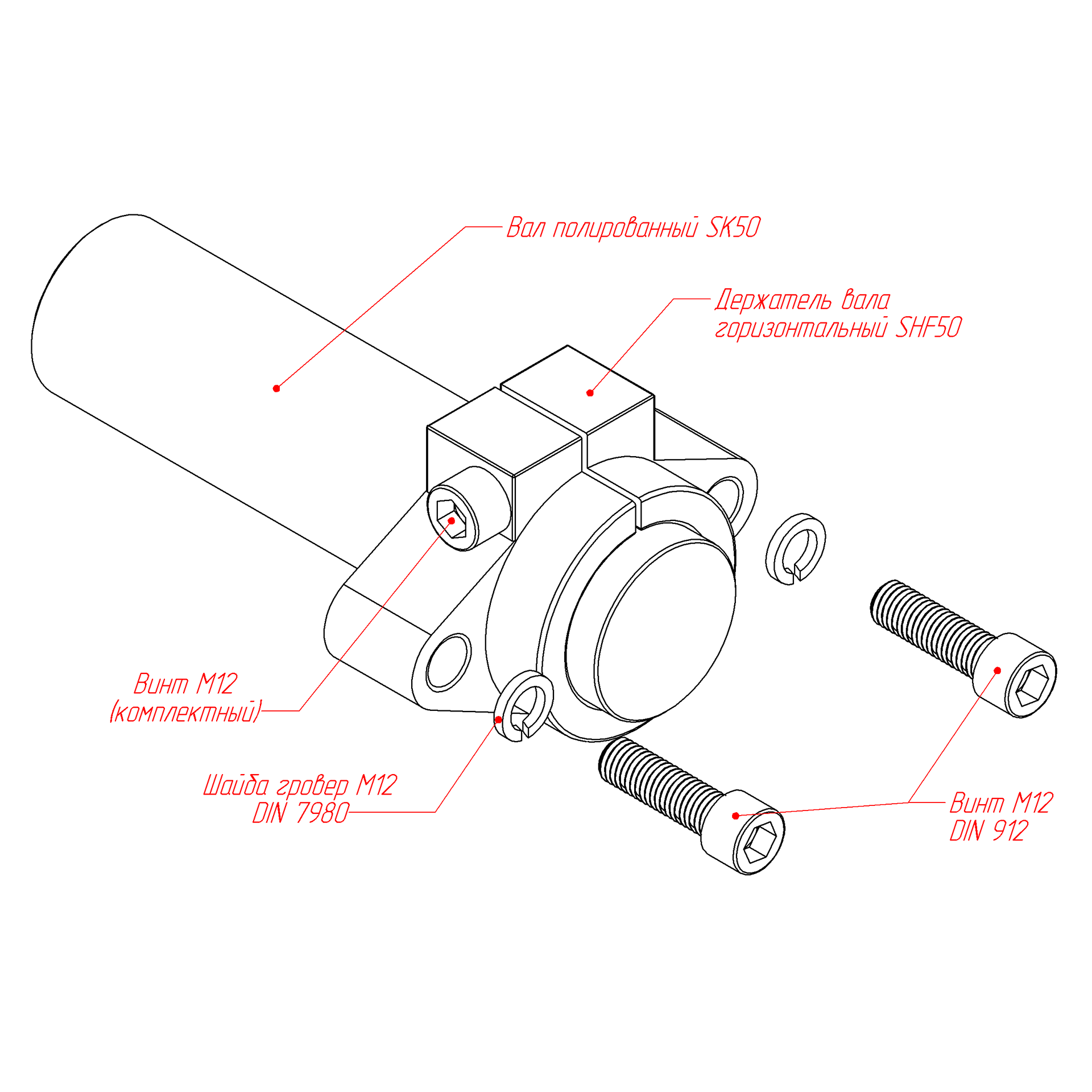

Монтаж. Выставьте плоскость, закрепите фланец двумя винтами через крепежные отверстия. Вставьте вал, выровняйте соосность с ответной опорой, затяните винт M12. После первых часов работы при вибрации протяните крепеж повторно. Смазка самой опоре не нужна – достаточно контроля затяжки и защиты от абразива.

Характеристики
