7976 | Торцевая опорная плита алюминиевая M12-30х60

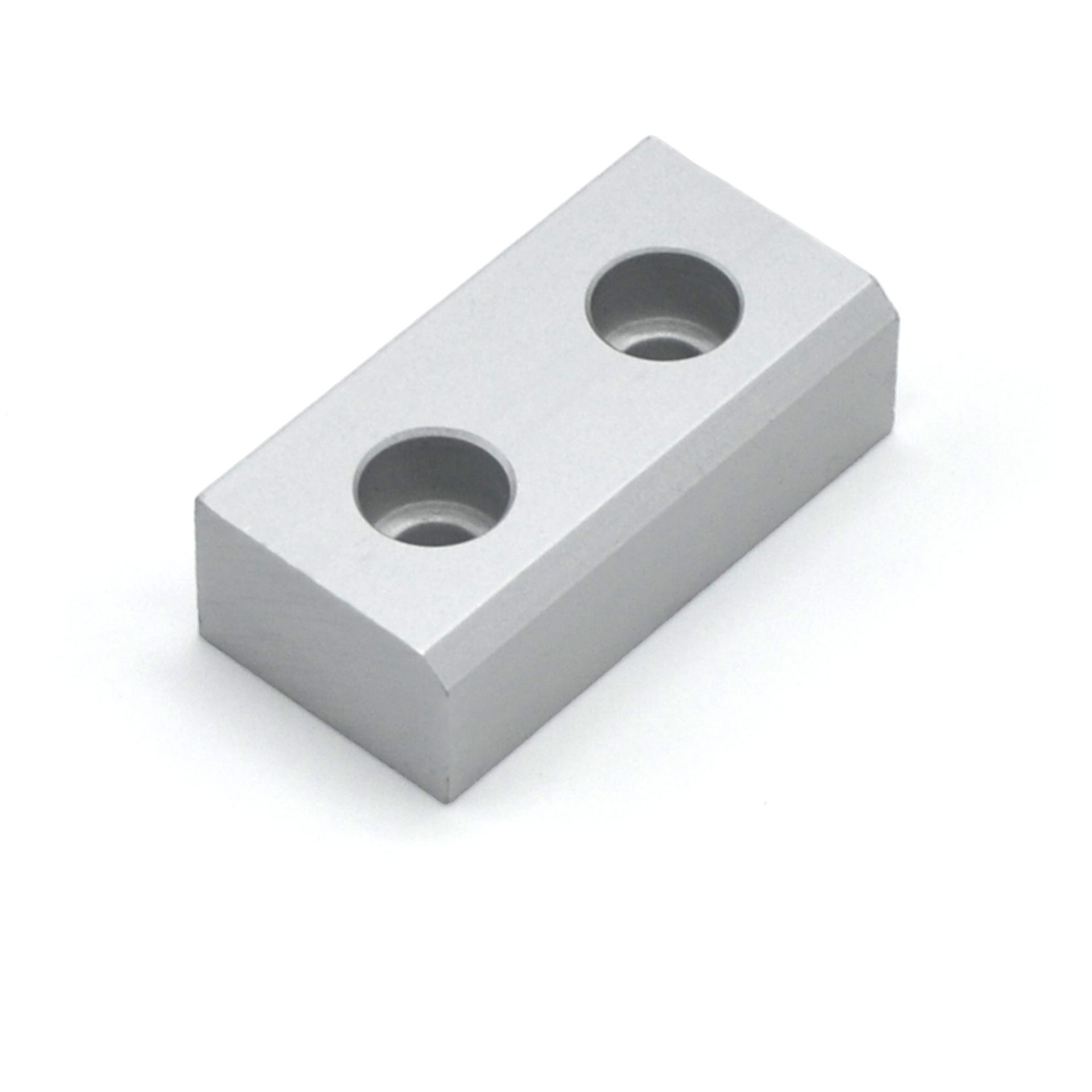

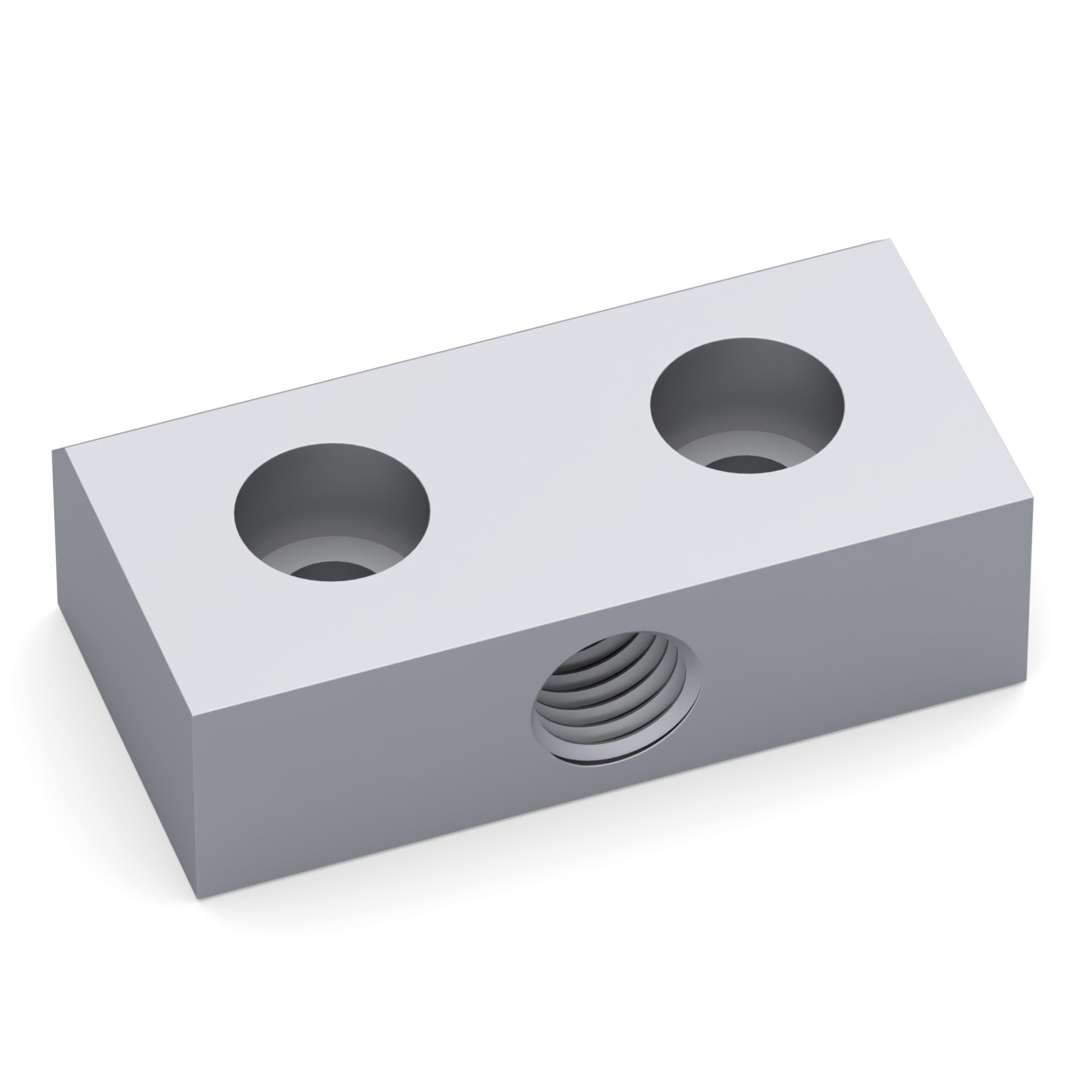

Торцевая опорная плита алюминиевая M12-30х60

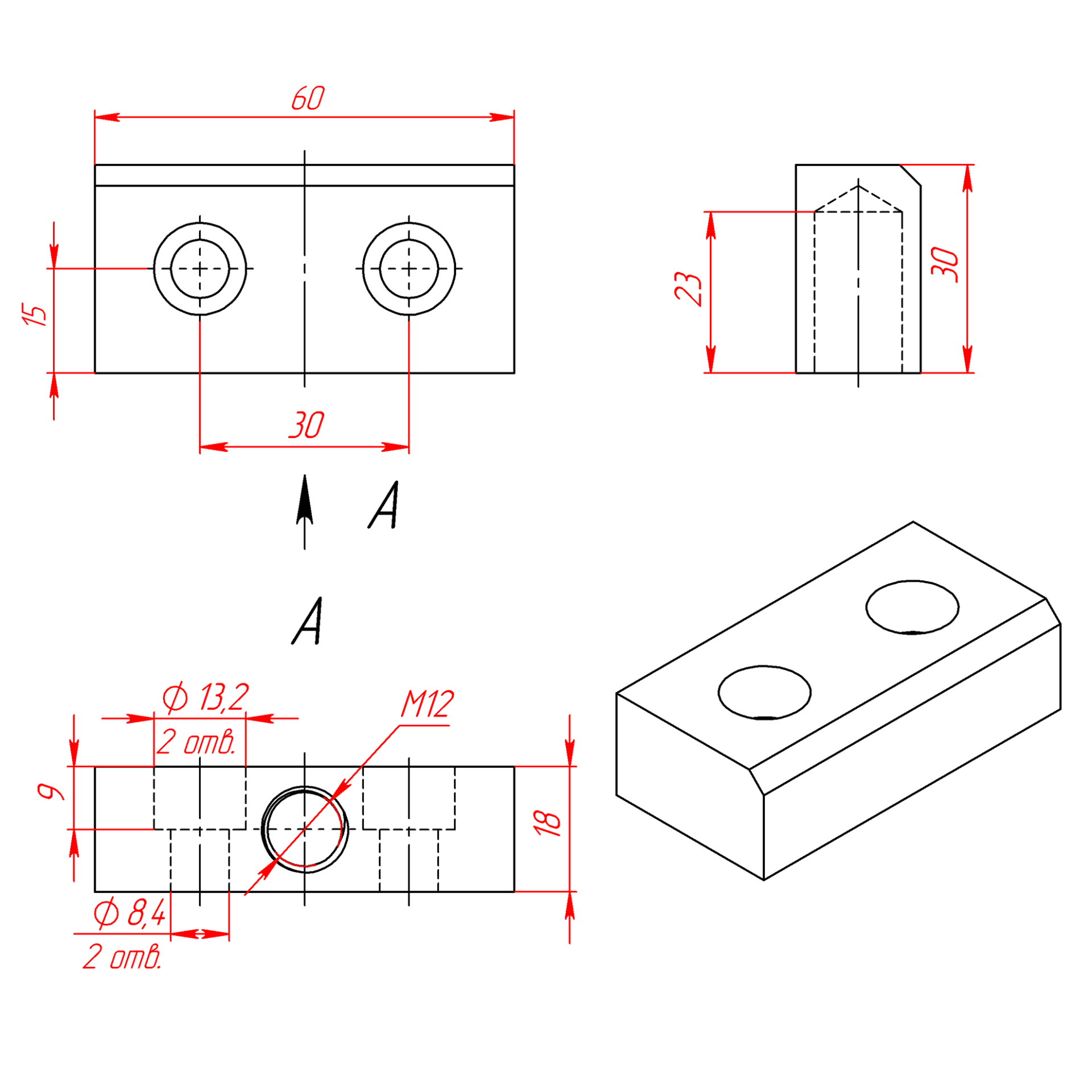

Торцевая опорная плита 30х60 чертеж
Алюминиевая торцевая опора под углом 90 градусов под опоры с винтом М12

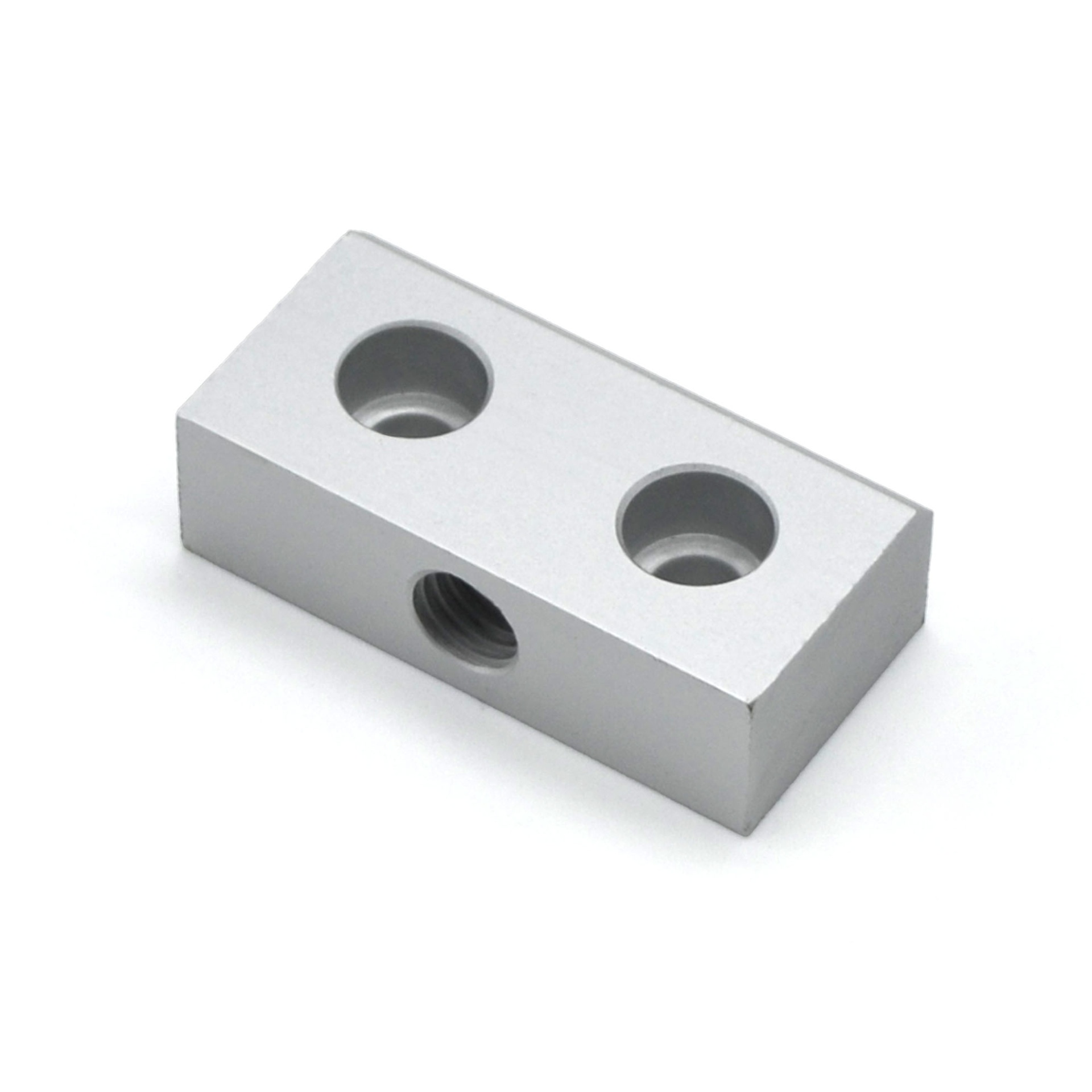

Резьба М12 торцевой адаптер угловой

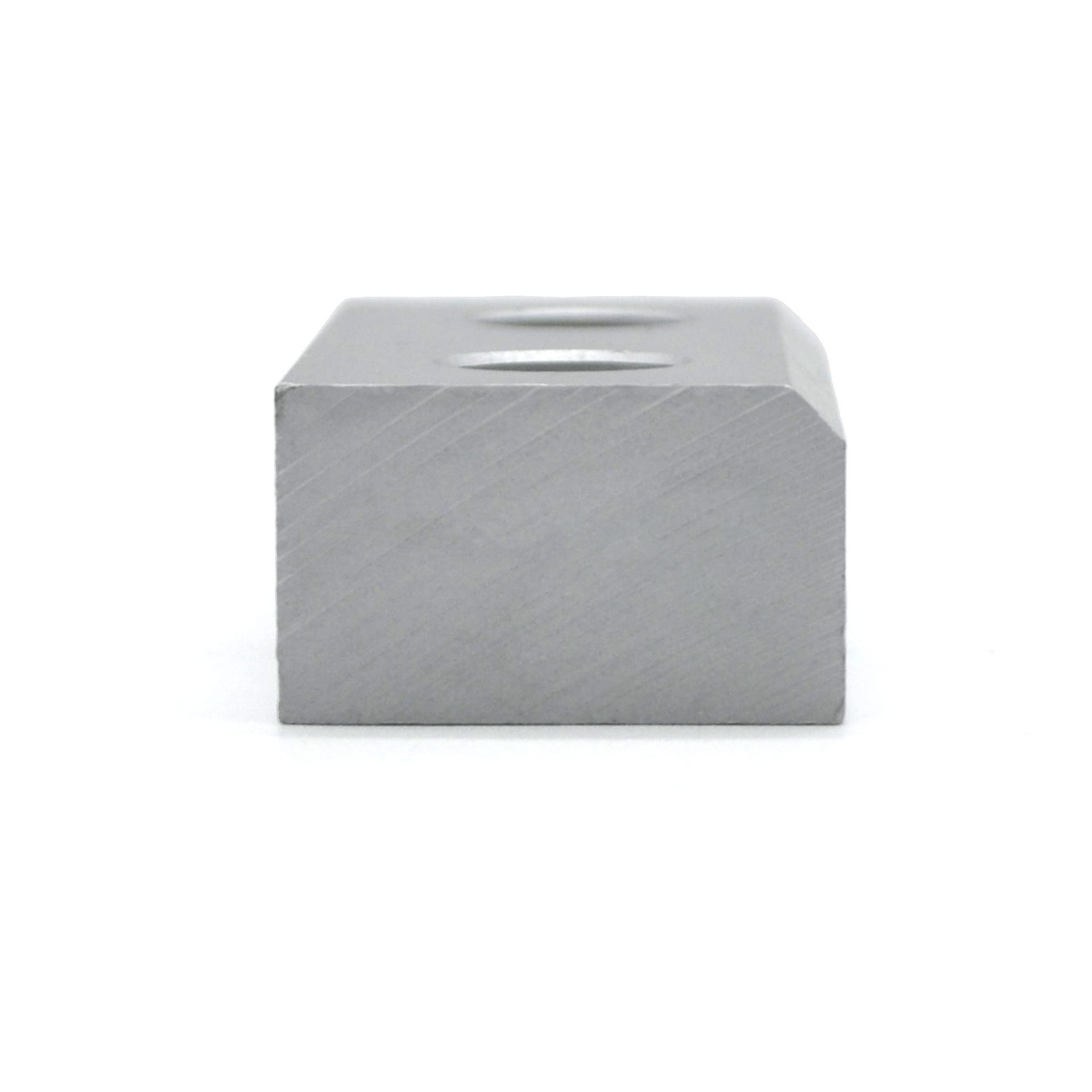

Алюминиевый торцевой адаптер угловой на профиль 30х60

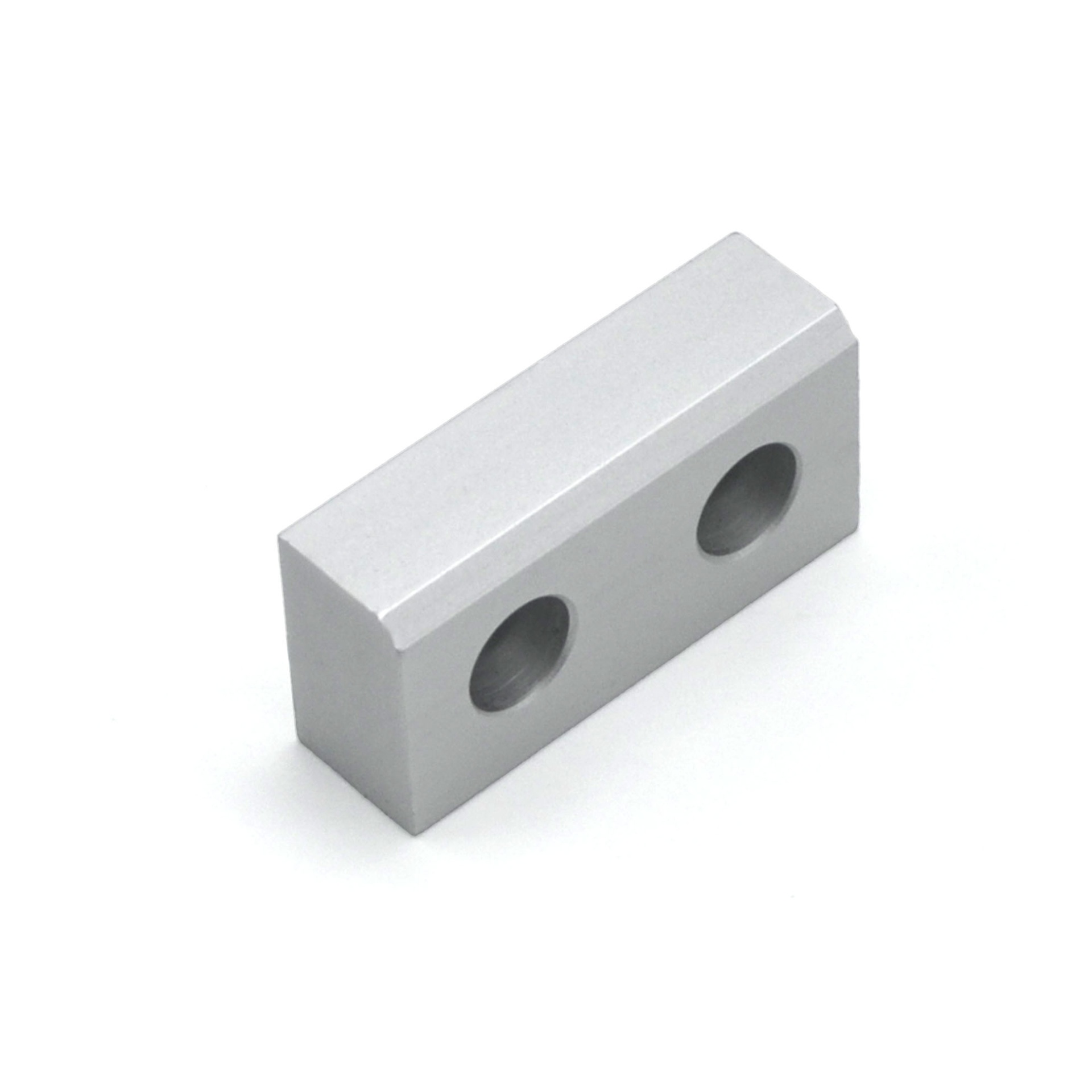

Адаптер угловой алюминиевый 30х60

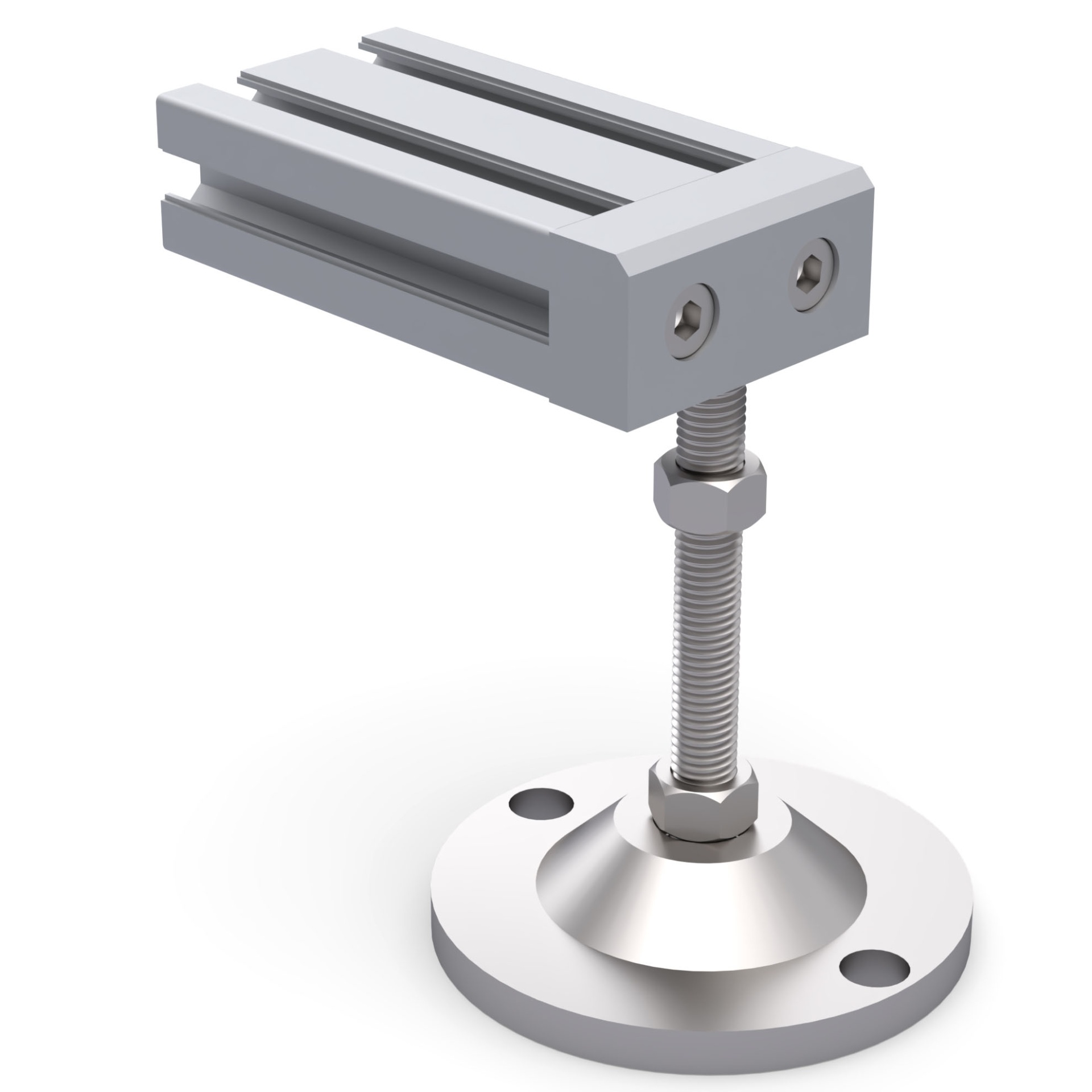

Сборка торцевой опоры угловой с профилем 30х60

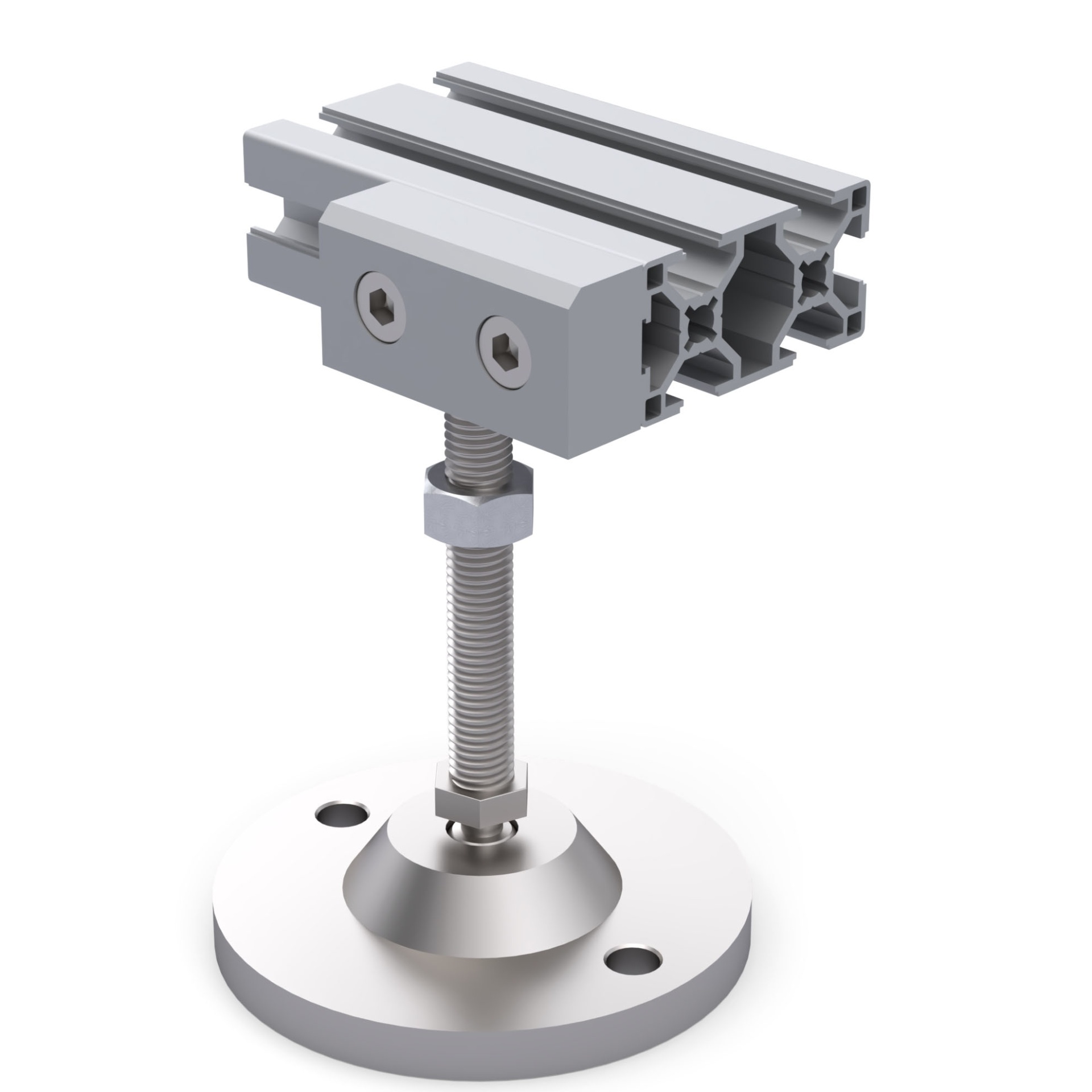

Опора торцевая 30х60 в соединении через паз

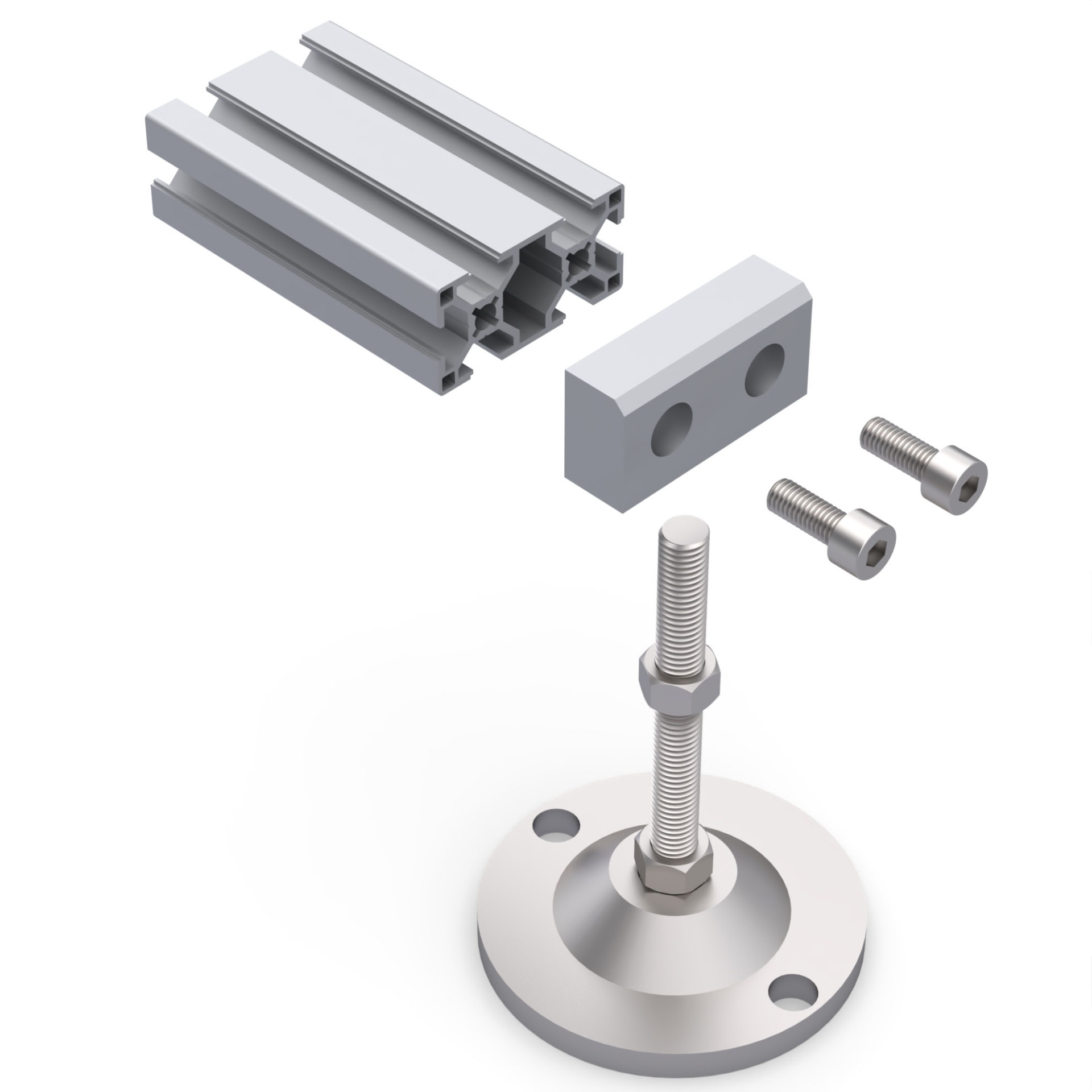

Схема установки торцевой опорной плиты алюминиевой с профилем 30х60
427.00 руб. от 1 шт
от 5 шт 418.46 ₽ −2%
от 20 шт 405.65 ₽ −5%
от 35 шт 397.11 ₽ −7%
от 120 шт 384.30 ₽ −10%
от 240 шт 375.76 ₽ −12%
от 475 шт 362.95 ₽ −15%
Наличие 7976 | Торцевая опорная плита алюминиевая M12-30х60
На складе 300 шт
Подобрать комплекты сопутствующих крепежных элементов
Добавить

Файлы для скачивания

3D-модель · STEP
STEPСкачать
7976 | Торцевая опорная плита алюминиевая M12-30х60 (3D-модель).STEP
3D-модель · STEP
ZIPСкачатьАрхив ZIP
7976 | Торцевая опорная плита алюминиевая M12-30х60 (3D-модель).ZIP
Чертеж · PDF
PDFСкачать
7976 | Торцевая опорная плита алюминиевая M12-30х60 (Чертеж).PDF

Описание

Торцевая опорная плита (угловой адаптер) для крепления регулируемой опоры М12 к алюминиевому профилю 30х60 мм. Предназначен для использования в конструкциях станков, столов, ограждений и стеллажей, где требуется высокая устойчивость и точная регулировка по высоте. В отличие от стандартных торцевых плит, этот адаптер обеспечивает готовое крепление под опору М12, равномерно распределяет нагрузку от торца профиля и упрощает монтаж, исключая необходимость в дополнительных переходных элементах. Также адаптер можно установить через сухарь в паз, что позволяет монтировать опоры вдоль всей длины профиля без предварительной нарезки резьбы.

Характеристики

Артикул:
 7976
Серия профилей:
 с пазом 8 мм, серия 30
Резьба:
 М12
Материал:
 Алюминий
Тип сырья:
 Первичное
Вес, кг:
 0.069
Цвет:
 Алюминий, Серый

Комплекты сопутствующих крепежных элементов для арт. 7976

К профилям 30х60 мм
Вариант 1
▼
руб./комлпект.
1. Винт М8х20 DIN912 (полуцилиндр) кл.пр. 8.8 - 2 шт.
добавить комплект
( в наличии )
2 шт.
