OB-4590H-BP | Профиль 45х90 мм усиленный. Паз 10 мм (Без покрытия)

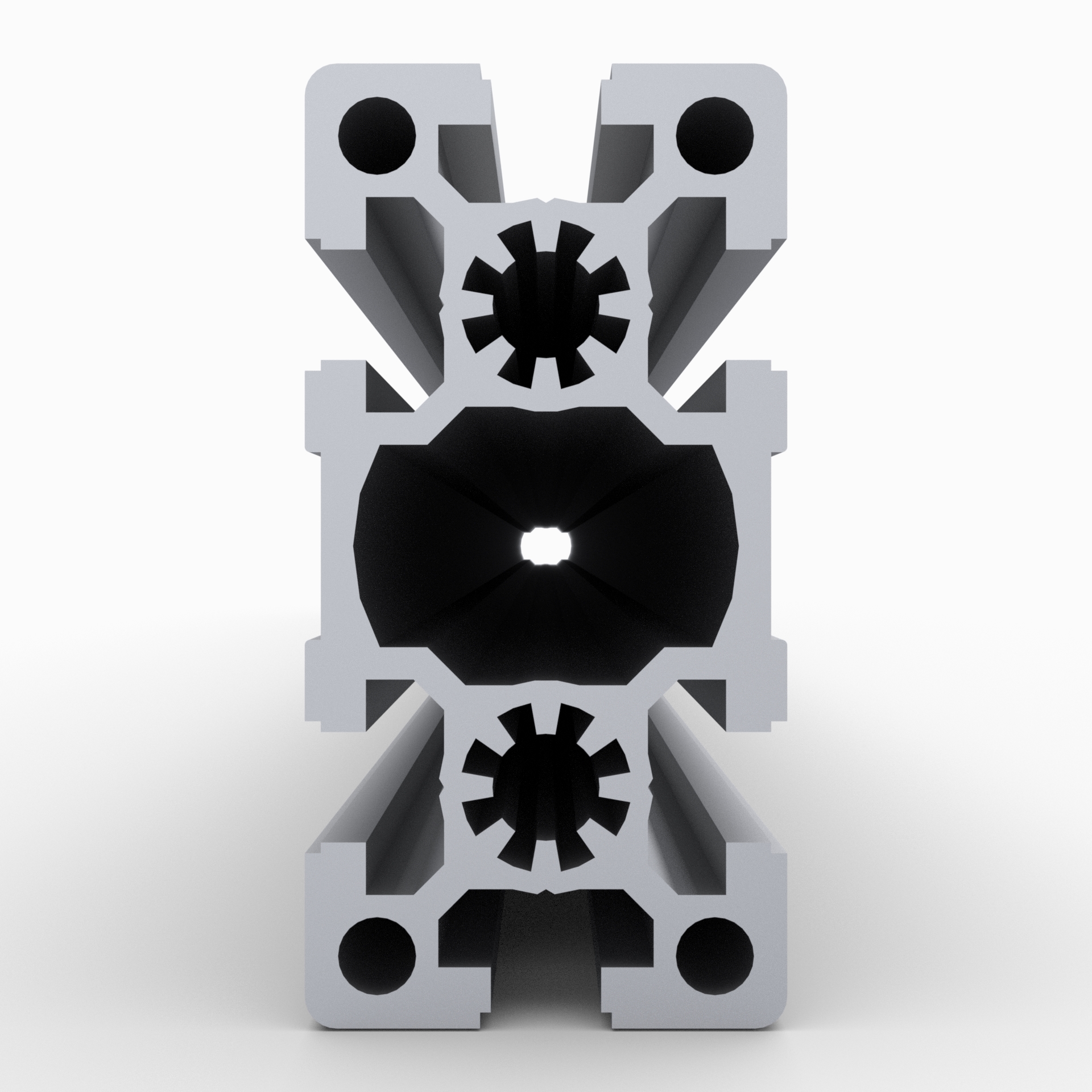

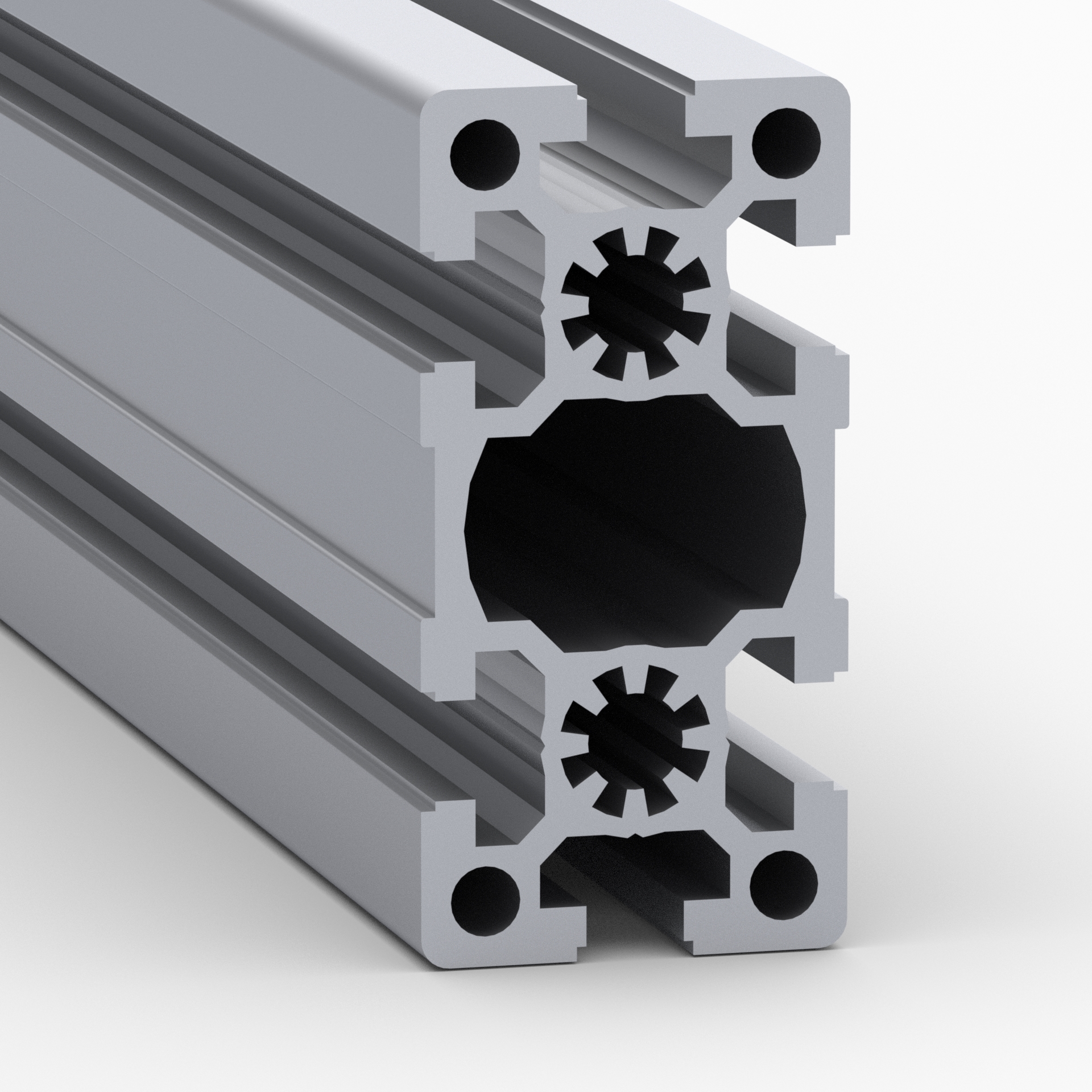

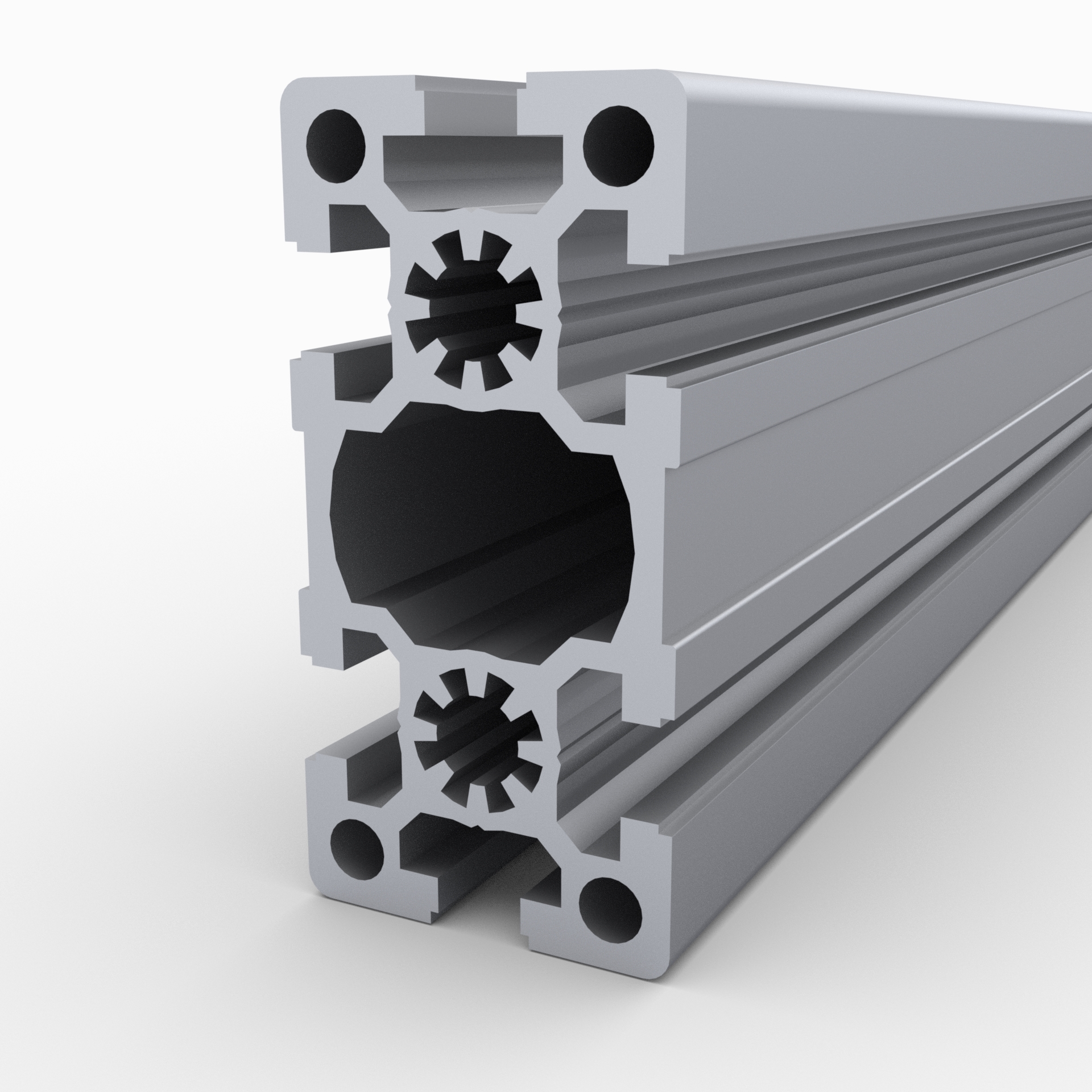

Профиль 45х90 усиленный, без покрытия

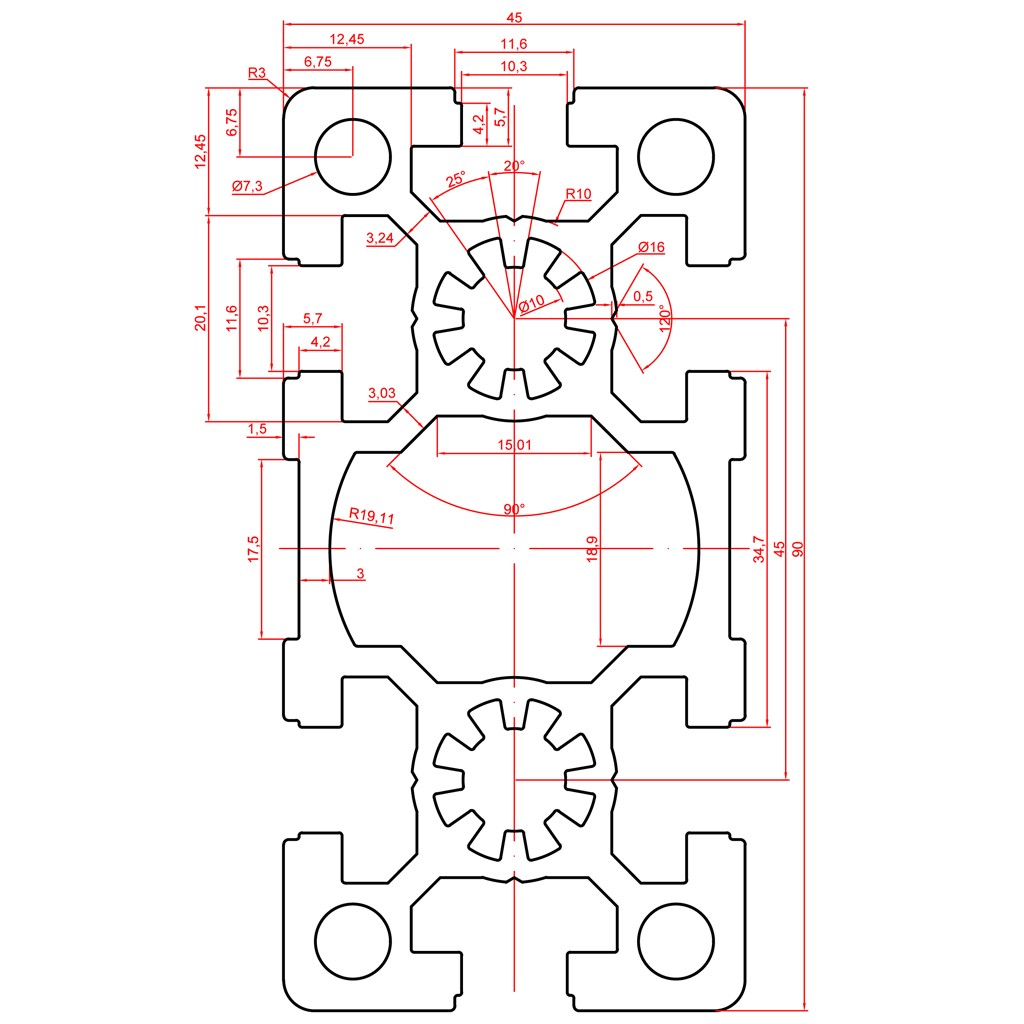

Чертеж профиля усиленного 45х90 мм без покрытия
3 895.00 руб. от 1 м.
( -3 % )
3 778.15 РУБ.
от 5 м.
( -4 % )
3 739.20 РУБ.
от 10 м.
( -5 % )
3 700.25 РУБ.
от 15 м.
( -7 % )
3 622.35 РУБ.
от 30 м.
( -10 % )
3 505.50 РУБ.
от 60 м.
( -12 % )
3 427.60 РУБ.
от 150 м.
RSI
Купить целыми хлыстами без распила:
Выберите длину
Кол-во отрезков
добавить
Наличие OB-4590H-BP | Профиль 45х90 мм усиленный. Паз 10 мм (Без покрытия)
НА СКЛАДЕ
≈ 100 м.
Калькулятор прогиба алюминиевого конструкционного профиля
РАССЧИТАТЬ
ПРОГИБ ПРОФИЛЯ

Видео о товаре:

нажать для раскрытия списка видеоПросмотреть ▼

Добавьте необходимые отрезки и рассчитайте карту распила

мм.
—
+
шт.
мм.
—
+
шт.
мм.
—
+
шт.
мм.
—
+
шт.
мм.
—
+
шт.
Цена 1 реза ( для арт. OB-4590H-BP ): 70 руб.
Ширина реза: 5 мм.
Кратность продажи: 1000 мм
Минимальная длина ликвидного остатка: 2005 мм
Торцевать перед распилом ( – 80 мм) ≈ по 40 мм с каждого края.
Актуально для анодированных профилей, с целью удаления контактных пятен
Ошибка! Укажите длину хотя бы одного отрезка!

Описание

Отрезать можем в любой размер, но продается профиль кратно 1000 мм.

Усиленный профиль 45х90 с пазом 10 мм для применения в ответственных и выскоконагруженных конструкциях, для которых применение профилей с большими габаритами не допустимо.
Загрузить:
- Чертеж (OB-4590H.dxf)
- 3D модель (OB-4590H.step)
Примечание: следует учитывать что профили "без покрытия" имеют невысокую устойчивость к внешним механическим воздействиям. Поэтому на них допускается наличие, царапин, потертостей, пятен и следов окислов.
Если эстетические качества играют важную роль в ваших проектах - обратите внимание на анодированные профили, либо закажите дополнительно порошковую покраску профилей.

Характеристики

Артикул:
 OB-4590H-BP
Длина профиля(макс), мм:
 6040
Дробеструйная обработка:
 Нет
Профили:
 45х45, 45х90, 45х135, 45х180
Ширина паза, мм:
 10
Аналог Bosch Rexroth Group:
 3842990300
Материал:
 AlMgSi 6063 Т6
Покрытие:
 Без покрытия
Тип сырья:
 Первичное
Вес, кг/м:
 4,25
Площадь сечения, см2:
 15,65
Момент инерции, Ix(см4):
 33.56
Момент инерции, Iy(см4):
 129.5
Момент сопротивления, WX (см3):
 14.92
Момент сопротивления, WY (см3):
 28.78
Предельные отклонения размеров и допуски формы поверхности:
 по ГОСТ 8617-2018
