2 220.00 руб. от 1 м.
( -2 % )
2 175.60 РУБ.
от 5 м.
( -3 % )
2 153.40 РУБ.
от 25 м.
( -5 % )
2 109.00 РУБ.
от 50 м.
( -8 % )
2 042.40 РУБ.
от 100 м.
( -12 % )
1 953.60 РУБ.
от 150 м.
RSI
Введите длину в мм.
Кол-во отрезков

Стандартные длины хлыстов: 5040 мм
Цена реза: 55 руб.


Видео о товаре:

нажать для раскрытия списка видеоПросмотреть ▼

Описание

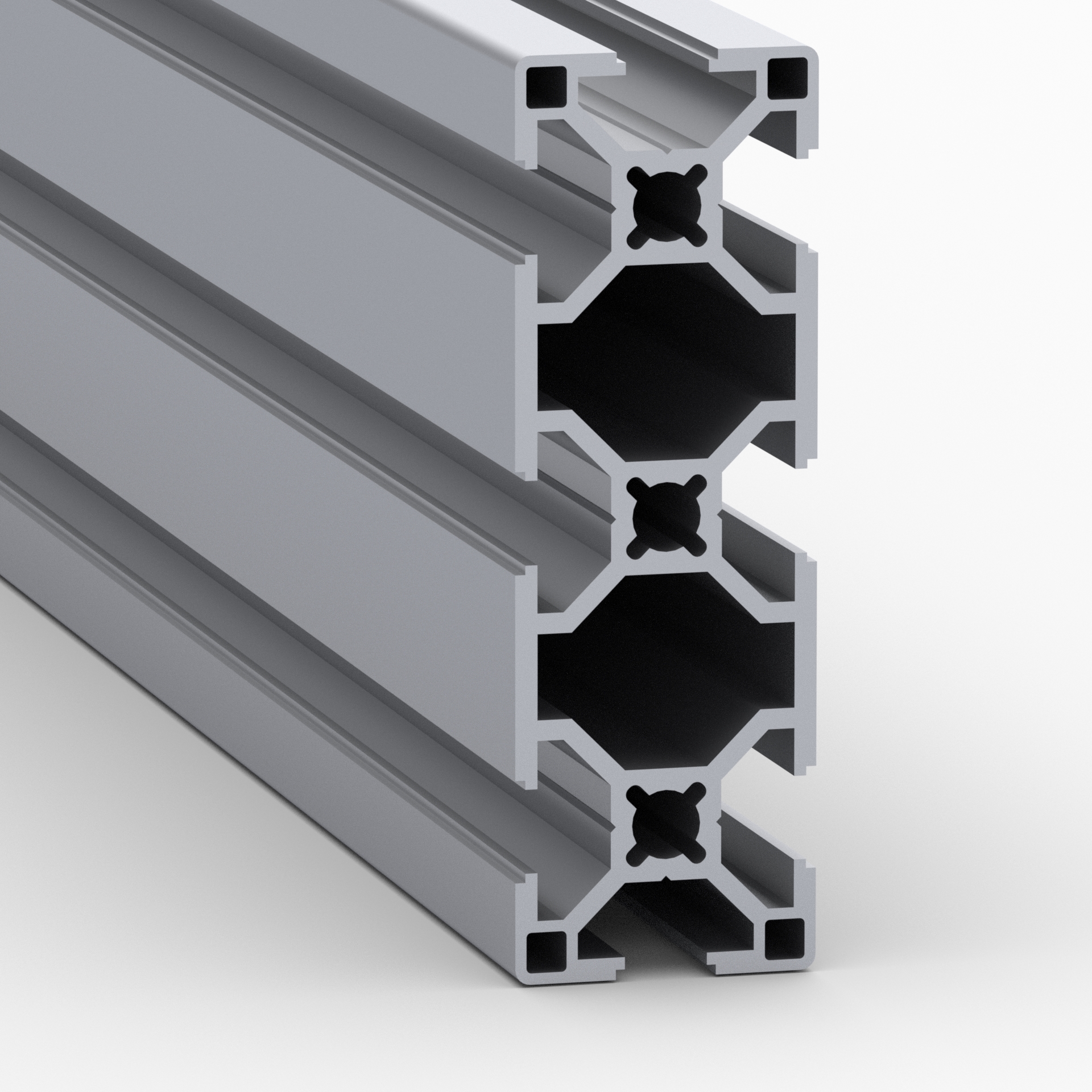

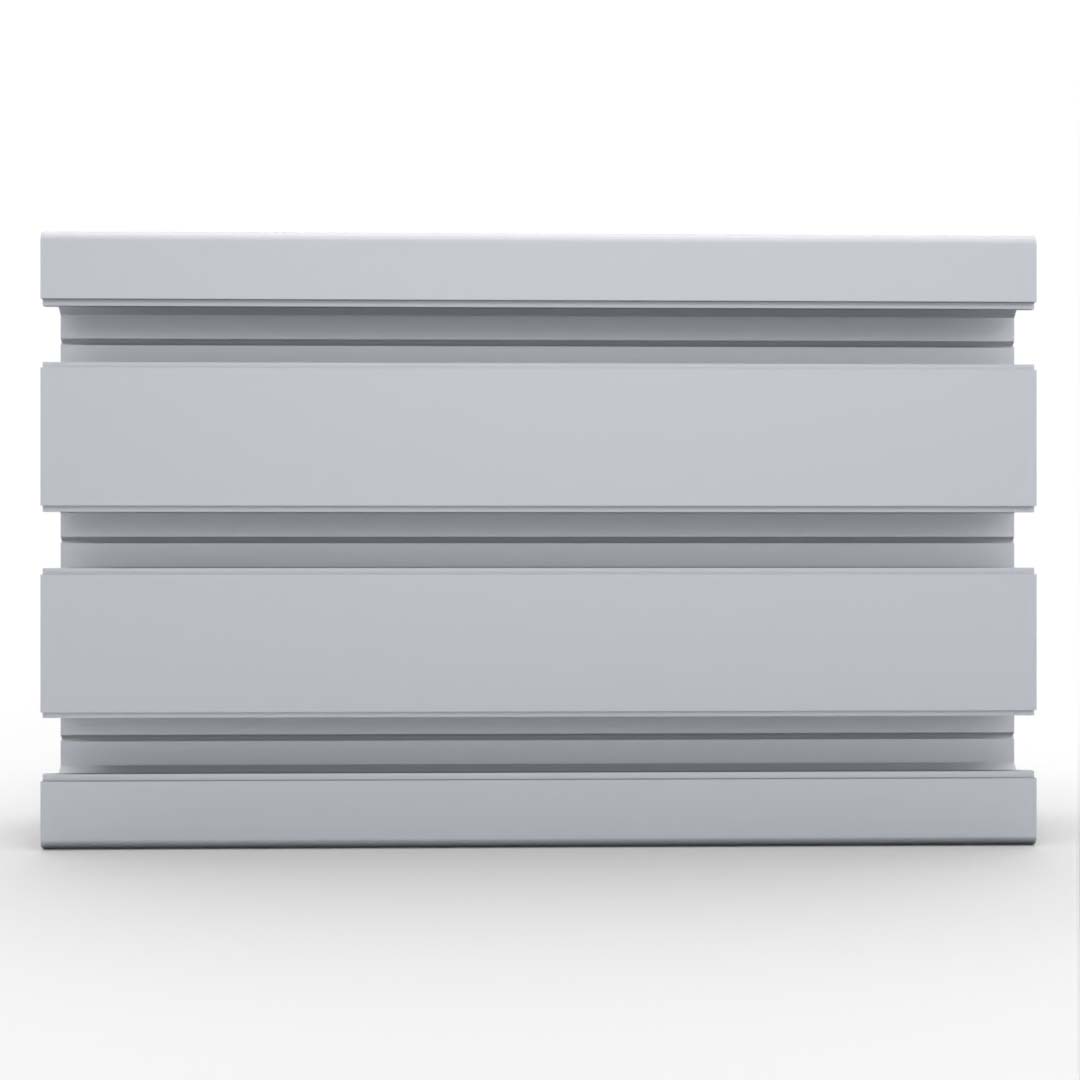

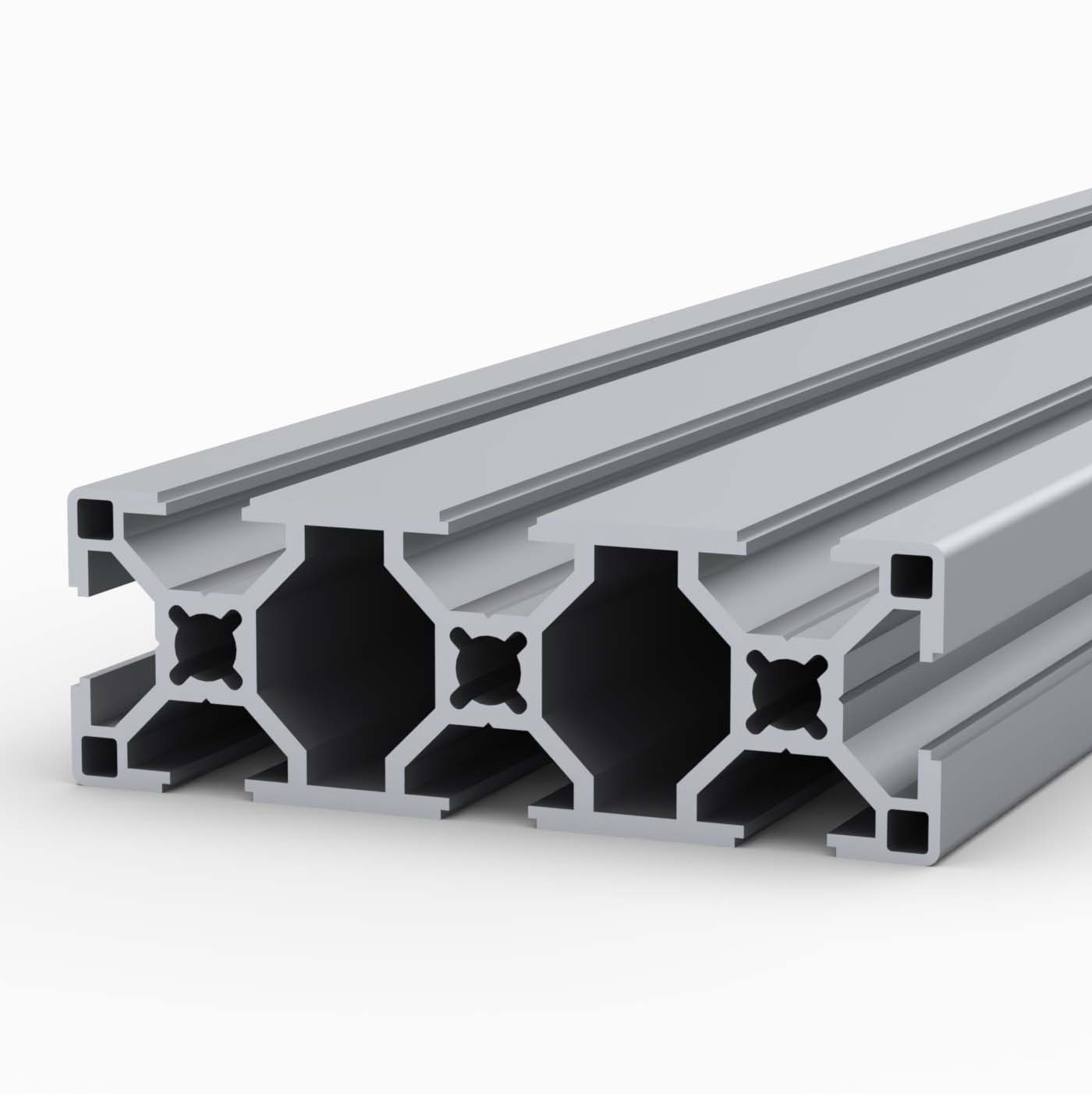

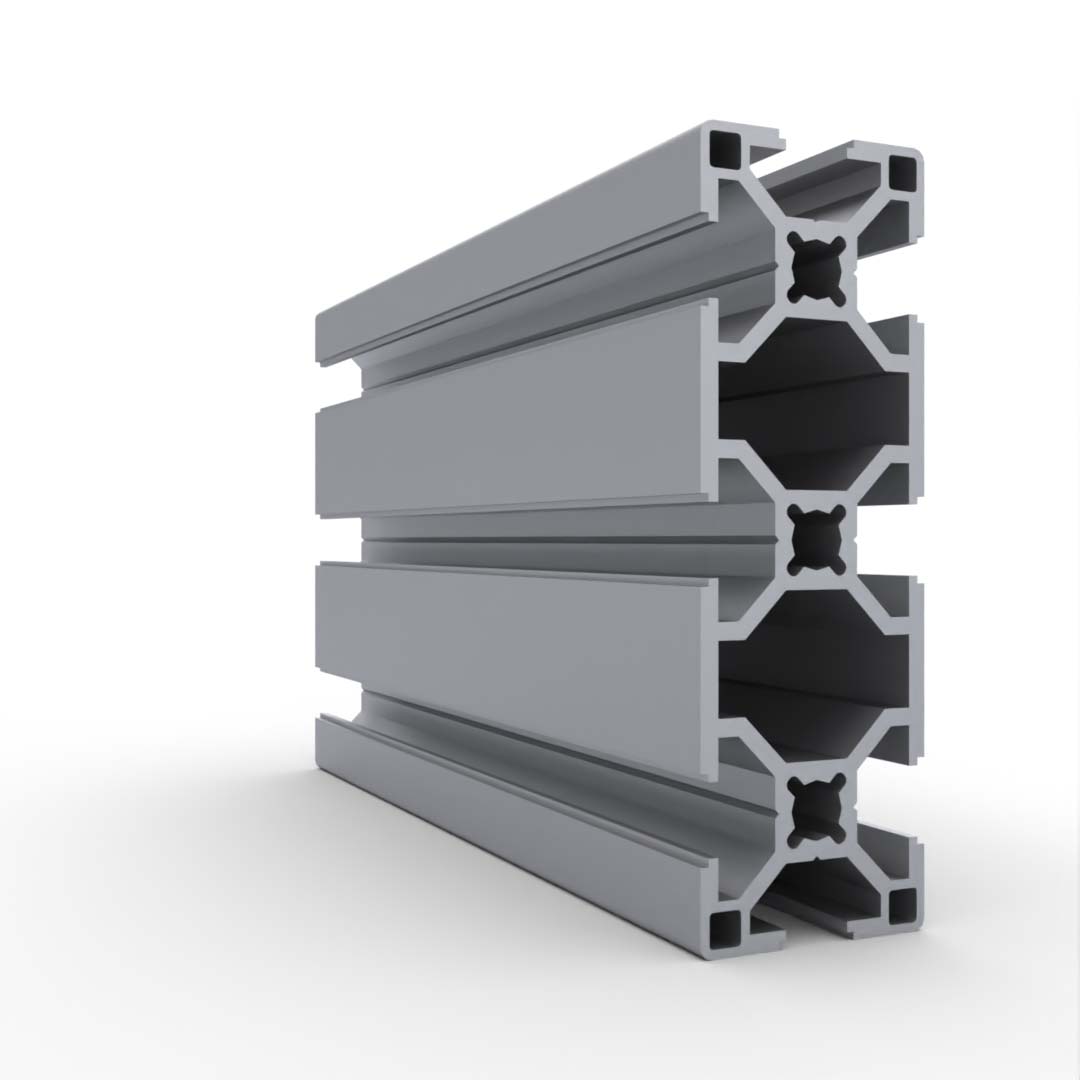

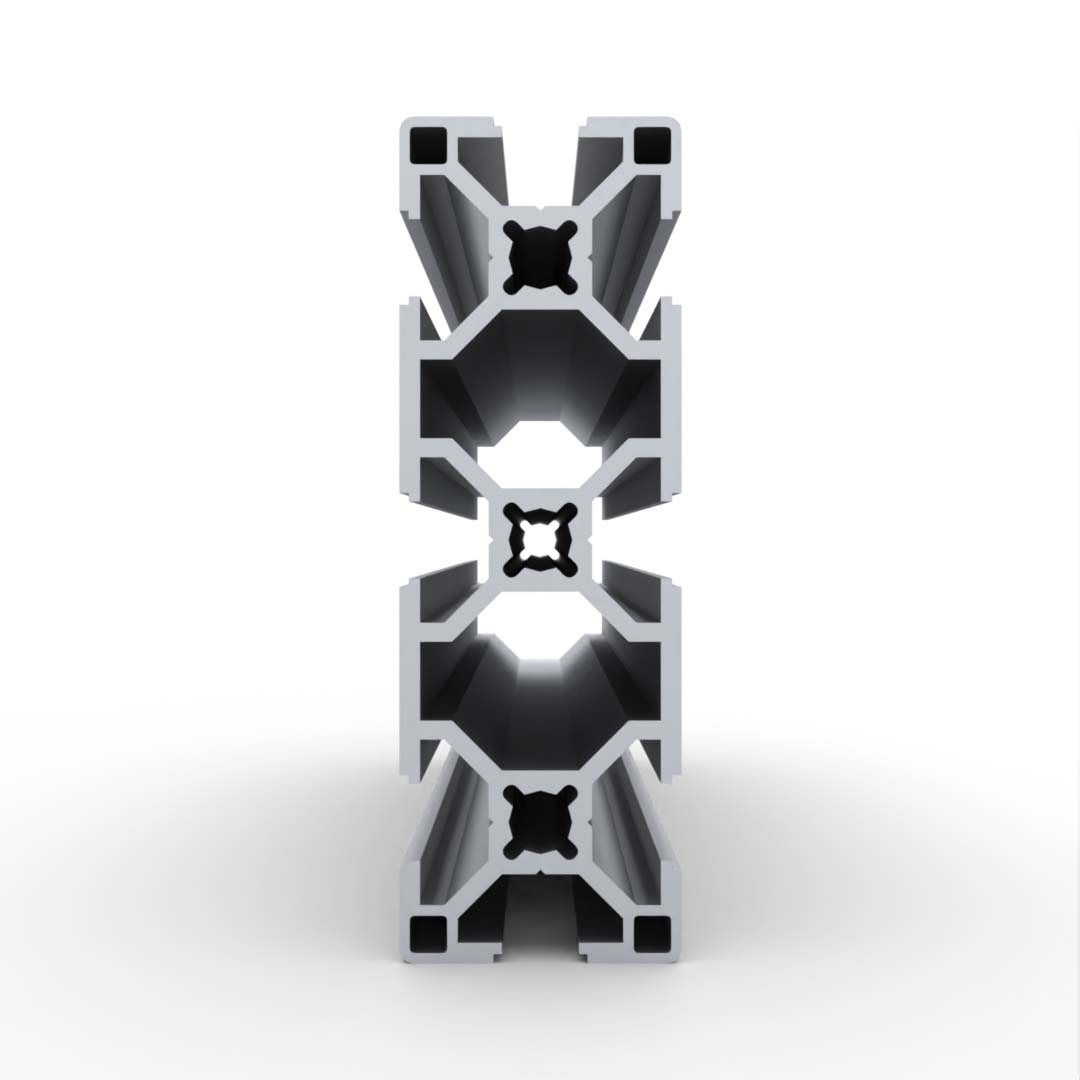

Алюминиевый профиль 30х60

Конструкционный профиль 30х60

Станочный профиль 30х60

Отрезать можем в любой размер, но продается профиль кратно 1000 мм.

Загрузить:

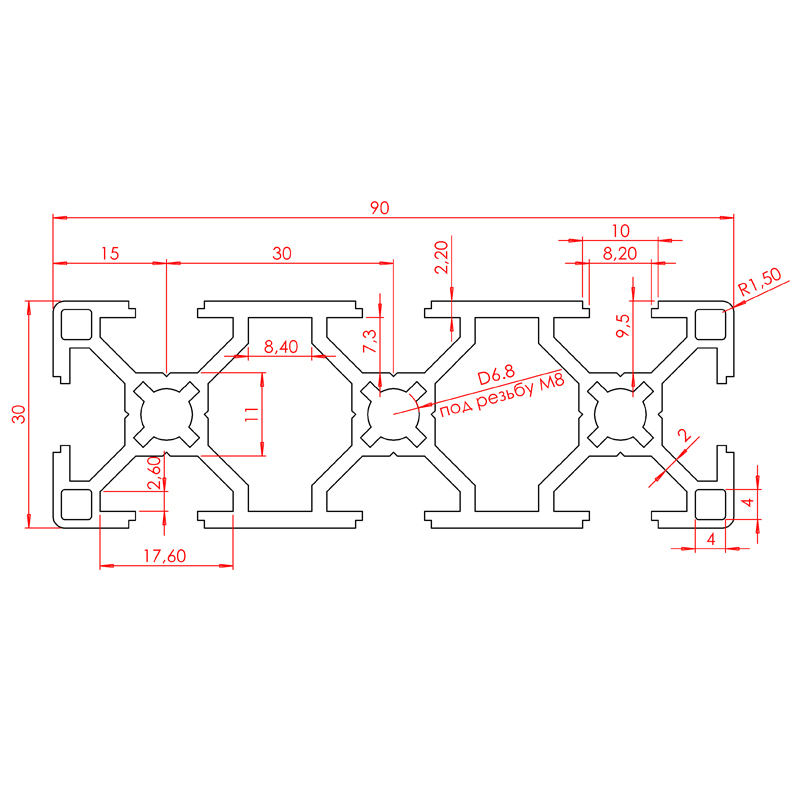

- Чертеж (OB-3090.dxf)
- 3D модель (OB-3090.step)

Примечание: На анодированном профиле допускается наличие контактных пятен по обеим сторонам стандартного хлыста по 50 мм +/- 10%

Характеристики

Артикул:
OB-3090
Длина профиля(макс), мм:
5040
Дробеструйная обработка:
Есть
Профили:
30х30, 30х60, 30х90, 30х120
Ширина паза, мм:
8
Аналог Bosch Rexroth Group:
3842993762
Материал:
AlMgSi 6063 Т6
Покрытие:
Анодирование
Тип сырья:
Первичное
Вес, кг/м:
2,042
Площадь сечения, см2:
7.57
Момент инерции, Ix(см4):
7.49
Момент инерции, Iy(см4):
56.06
Момент сопротивления, WX (см3):
5.00
Момент сопротивления, WY (см3):
12.45
Предельные отклонения размеров и допуски формы поверхности:
по ГОСТ 8617-2018
Качество поверхностей:
На конструкционных анодированных профилях допускаются сколы, царапины, потертости и прочие эстетические дефекты, если глубина их залегания не выводит профиль за минусовые предельные отклонения по размерам, указанным в ГОСТ 8617-2018
