850.00 руб. от 1 м.
( -2 % )
833.00 РУБ.
от 5 м.
( -3 % )
824.50 РУБ.
от 20 м.
( -6 % )
799.00 РУБ.
от 50 м.
( -10 % )
765.00 РУБ.
от 100 м.
( -12 % )
748.00 РУБ.
от 500 м.
RSI
Введите длину в мм.
Кол-во отрезков

Стандартные длины хлыстов: 3040 мм
Цена реза: 30 руб.


Видео о товаре:

нажать для раскрытия списка видеоПросмотреть ▼

Описание

Отрезать можем в любой размер, но продается профиль кратно 1000 мм.
Загрузить:

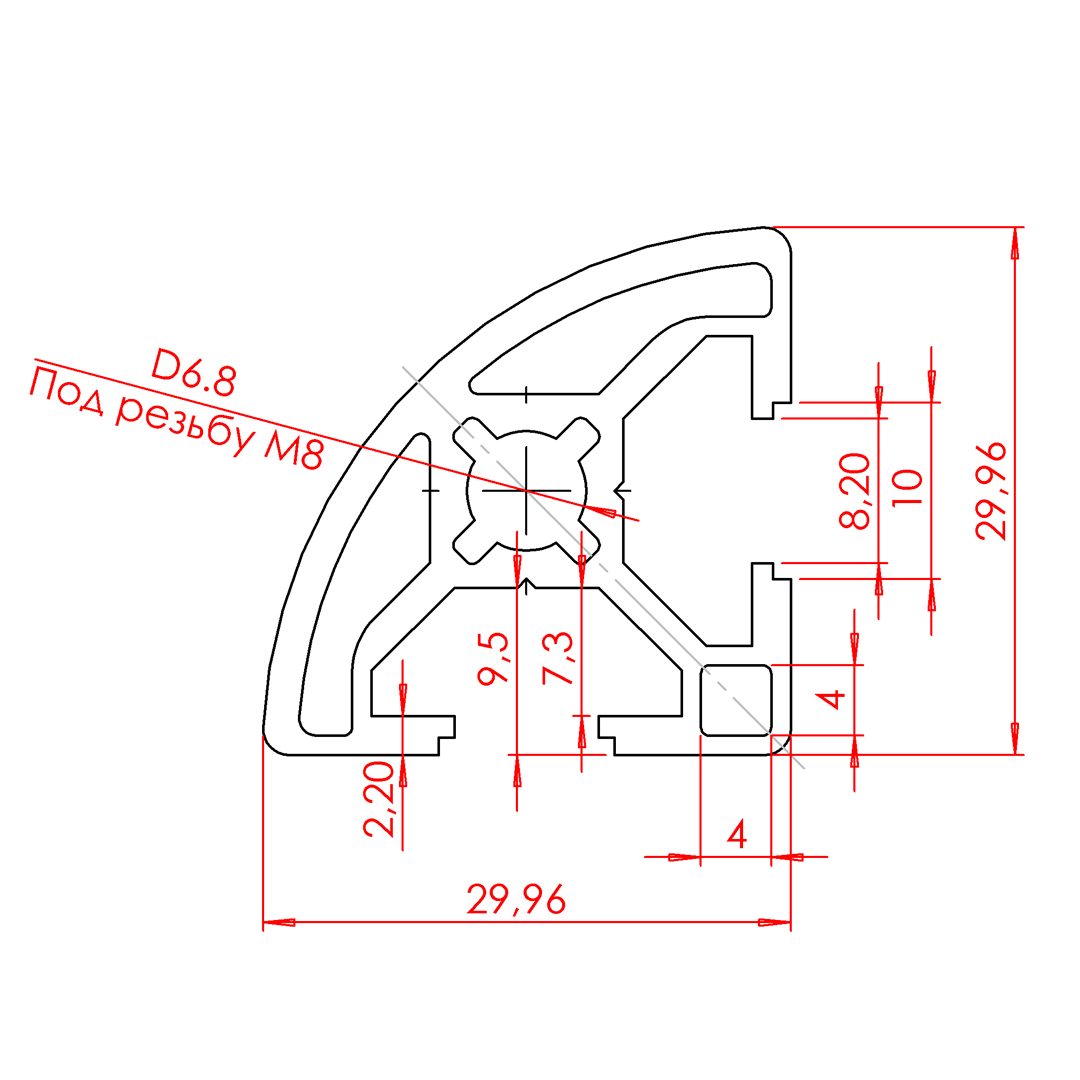

- Чертеж (OB-30R.DXF)
- 3D модель (30R.STEP)

Примечание: На анодированном профиле допускается наличие контактных пятен по обеим сторонам стандартного хлыста по 50 мм +/- 10%

Характеристики

Артикул:
OB-30R
Длина профиля(макс), мм:
3040
Дробеструйная обработка:
нет
Профили:
30х30, 30х60, 30х90, 30х120
Ширина паза, мм:
8
Аналог Bosch Rexroth Group:
3842993184
Аналог MayTec:
2F SP soft (1.11.030030.21SP.60 / 1.11.030030.21SP.61)
Материал:
AlMgSi 6063 Т6
Покрытие:
Анодирование
Тип сырья:
Первичное
Вес, кг/м:
0.76
Площадь сечения, см2:
2,9
Момент инерции, Ix(см4):
2,22
Момент инерции, Iy(см4):
2,22
Момент сопротивления, WX (см3):
1,48
Момент сопротивления, WY (см3):
1,48
Предельные отклонения размеров и допуски формы поверхности:
по ГОСТ 8617-2018
Качество поверхностей:
На конструкционных анодированных профилях допускаются сколы, царапины, потертости и прочие эстетические дефекты, если глубина их залегания не выводит профиль за минусовые предельные отклонения по размерам, указанным в ГОСТ 8617-2018

Калькулятор прогиба для профиля OB-30R
