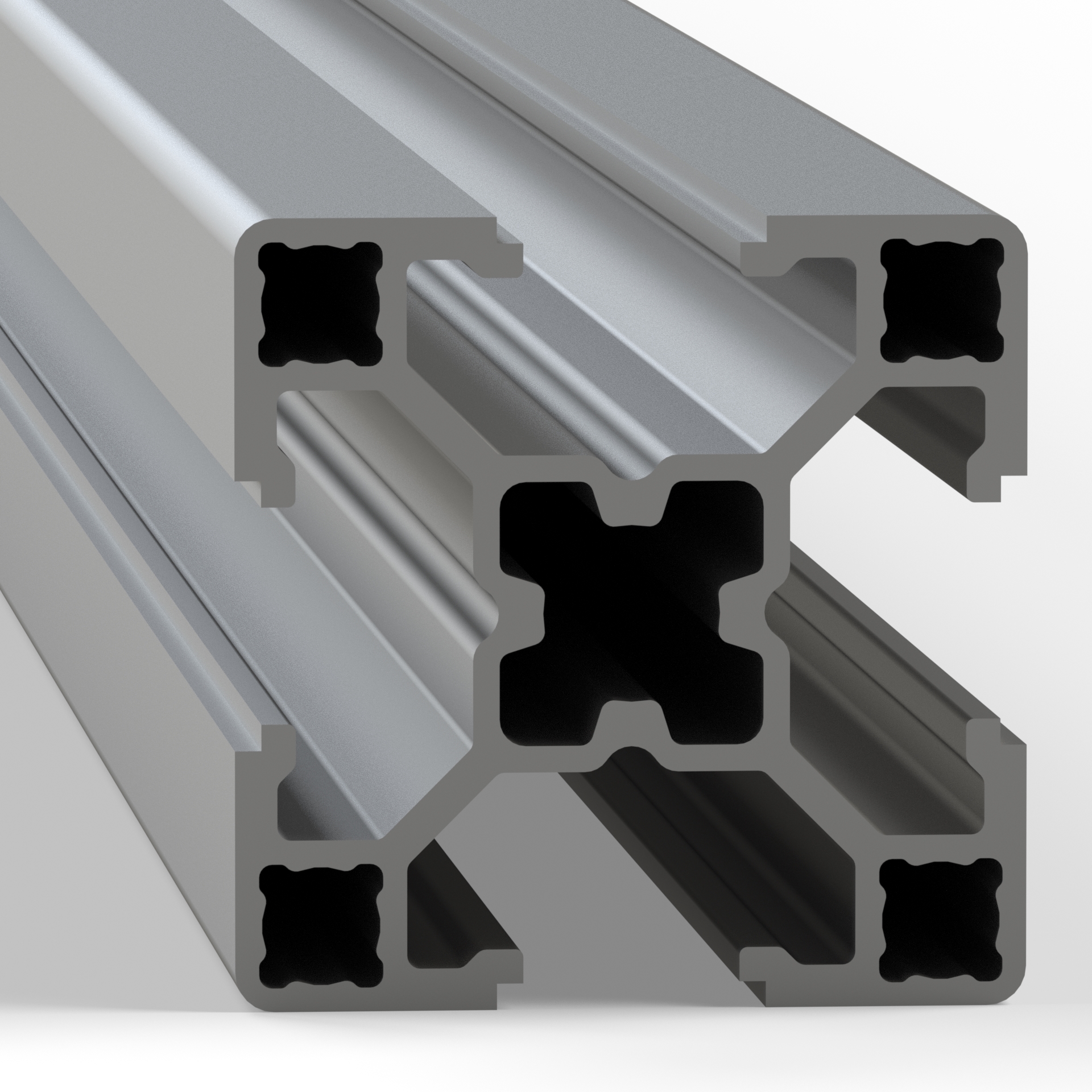

Конструкционный профиль 30х30 облегченный без покрытия

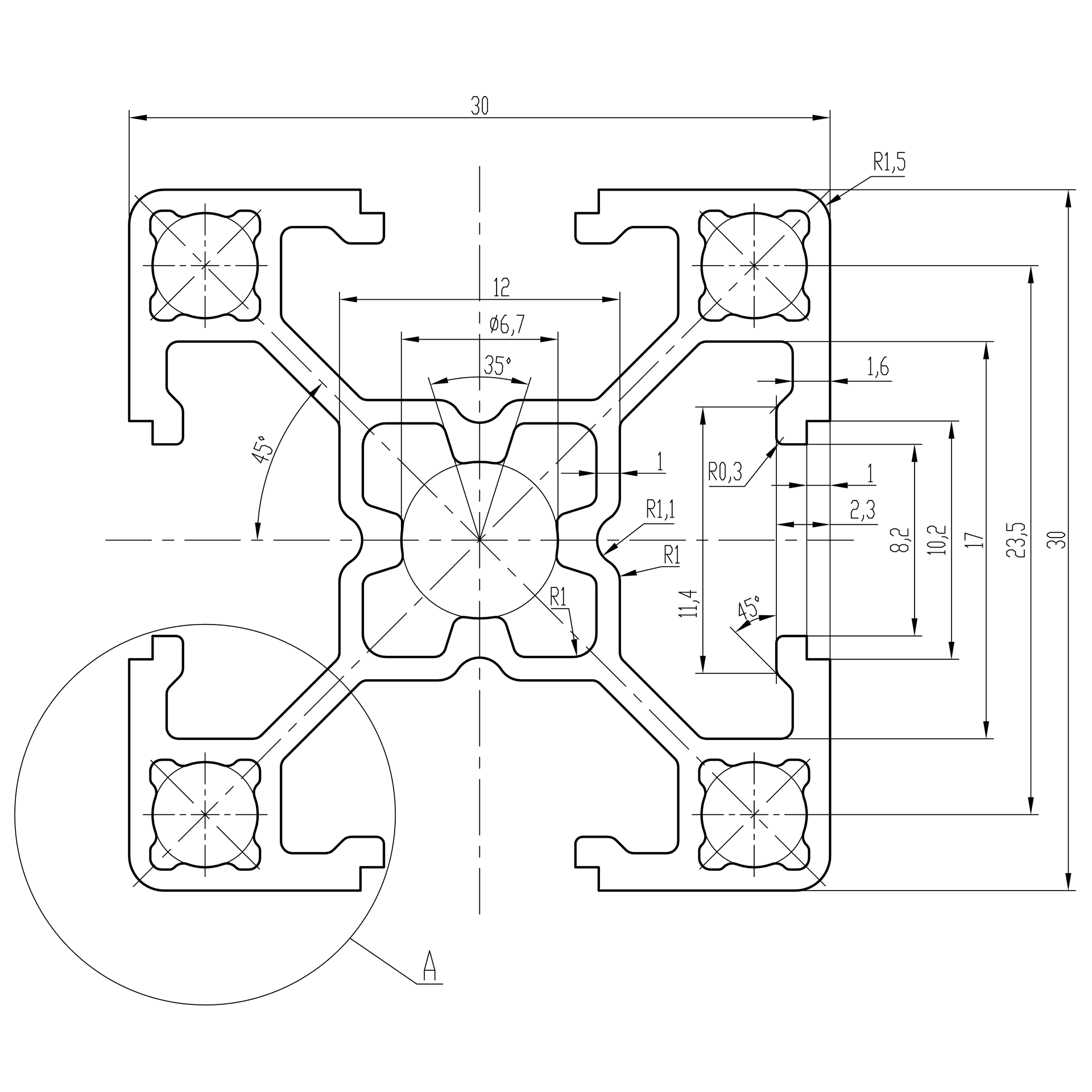

Чертеж алюминиевого облегченного профиля 30х30 SL с пазом 8 мм

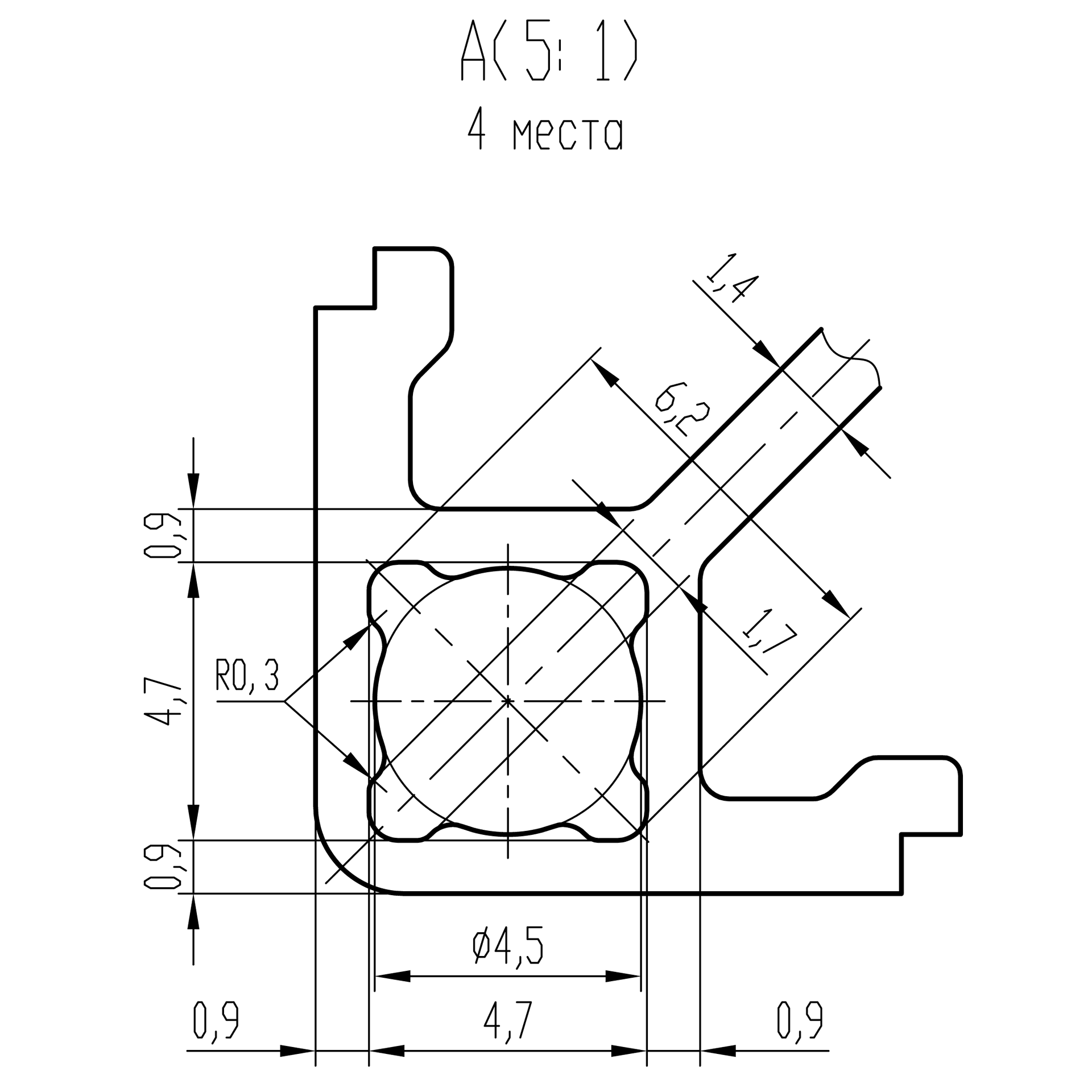

Чертеж крепежного отверстия профиля 30х30 облегченного с пазом 8 мм

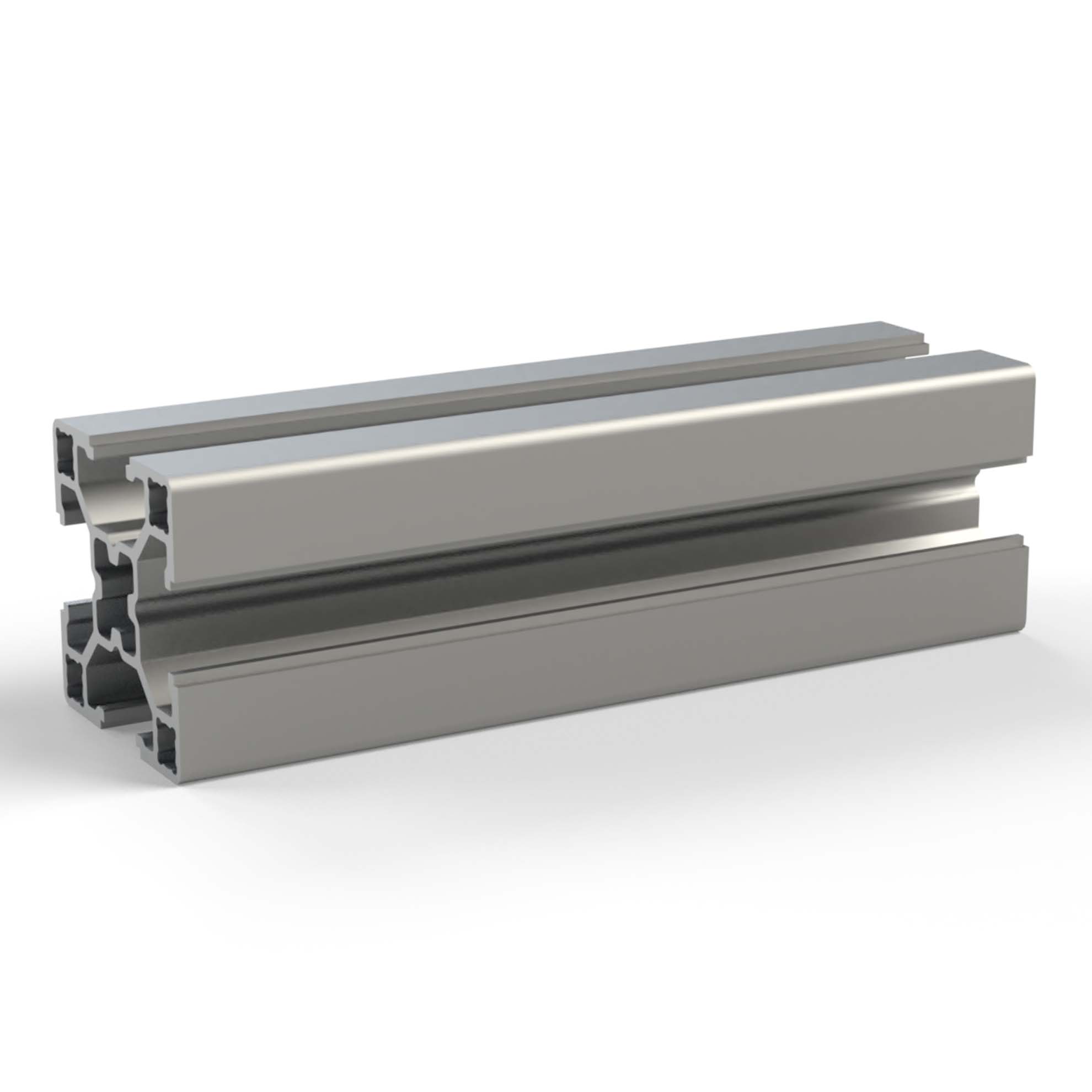

Облегченный алюминиевый станочный профиль 30х30

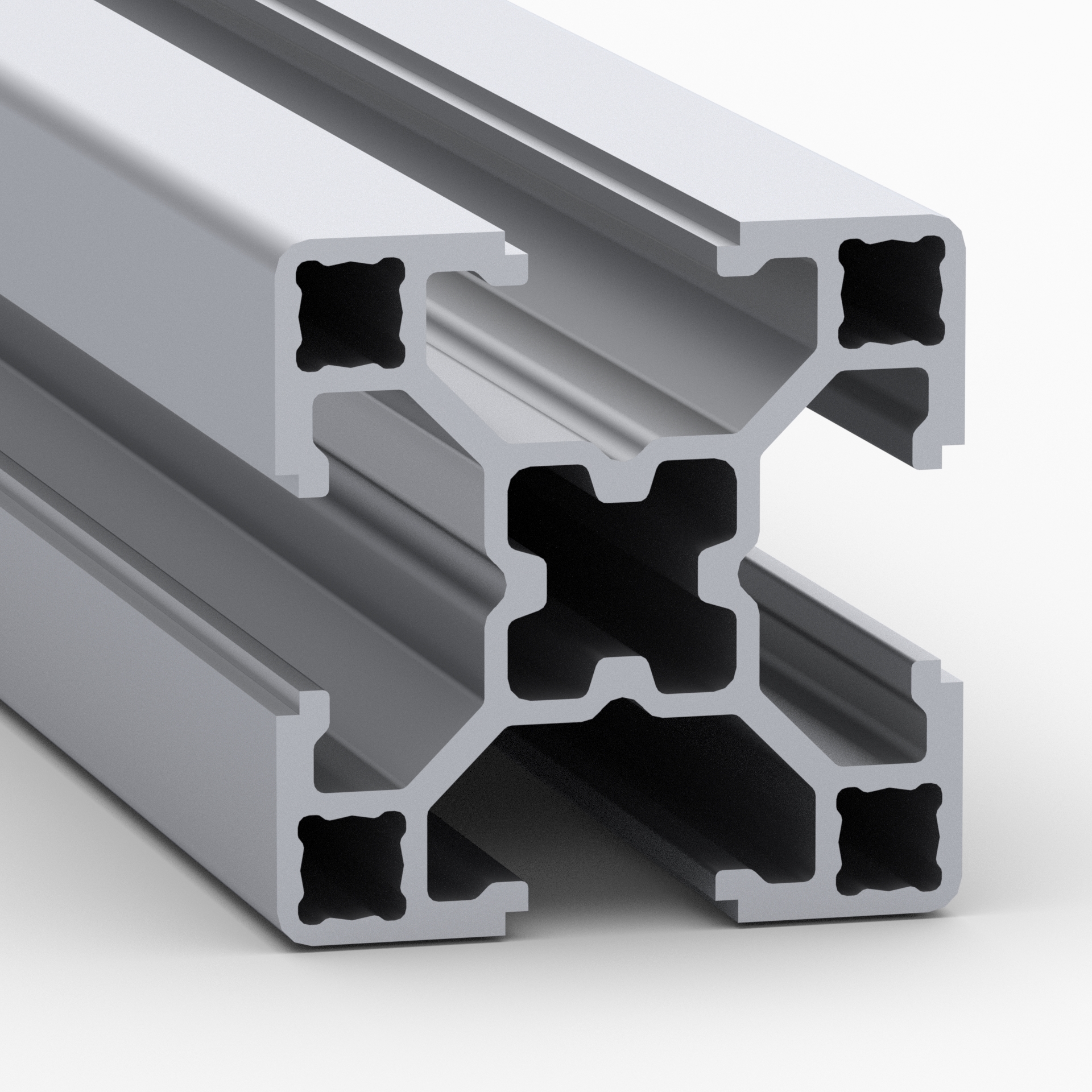

Профиль для офисных перегородок 30х30 паз 8 мм

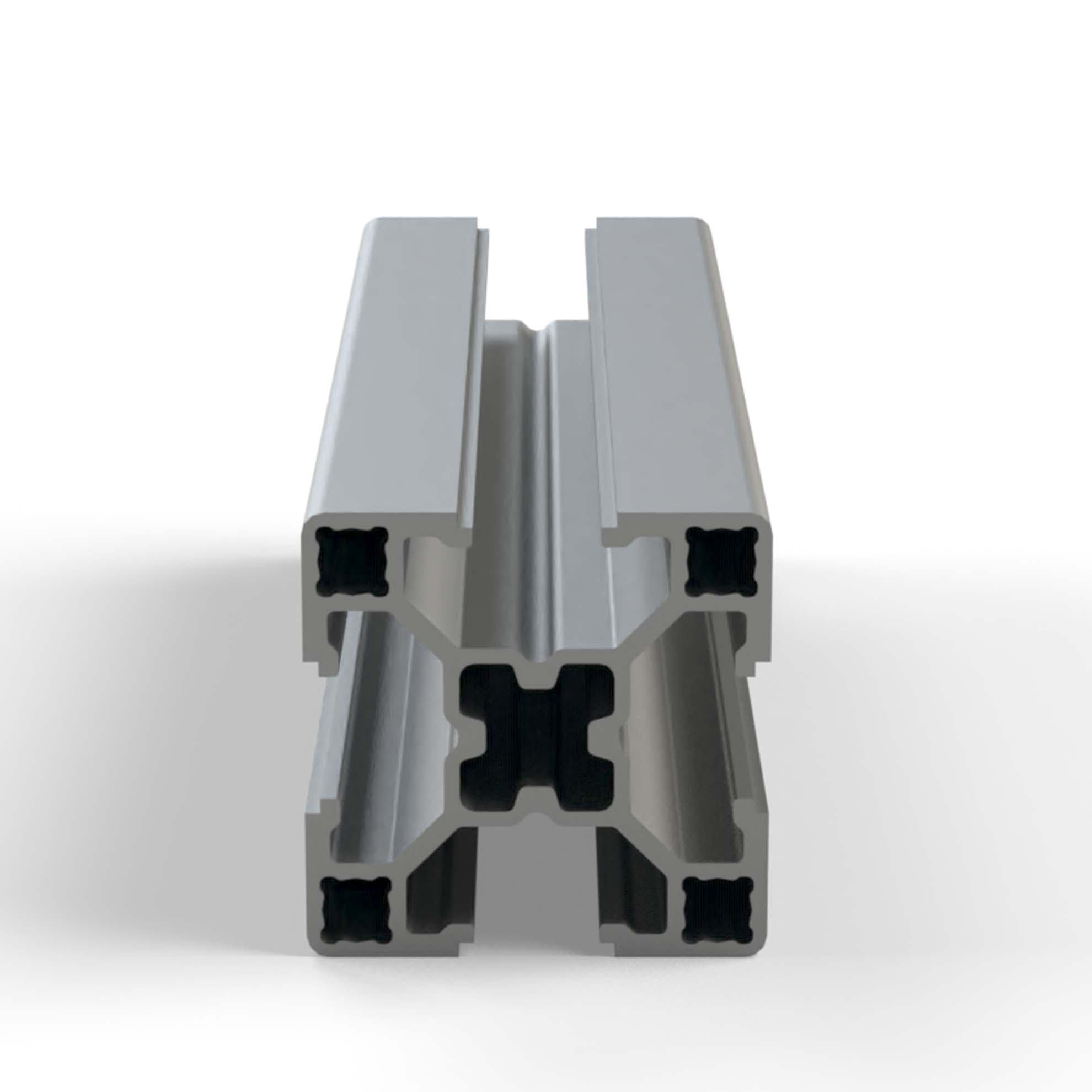

Алюминиевый профиль для пергородок 30х30 мм с пазом 8 мм

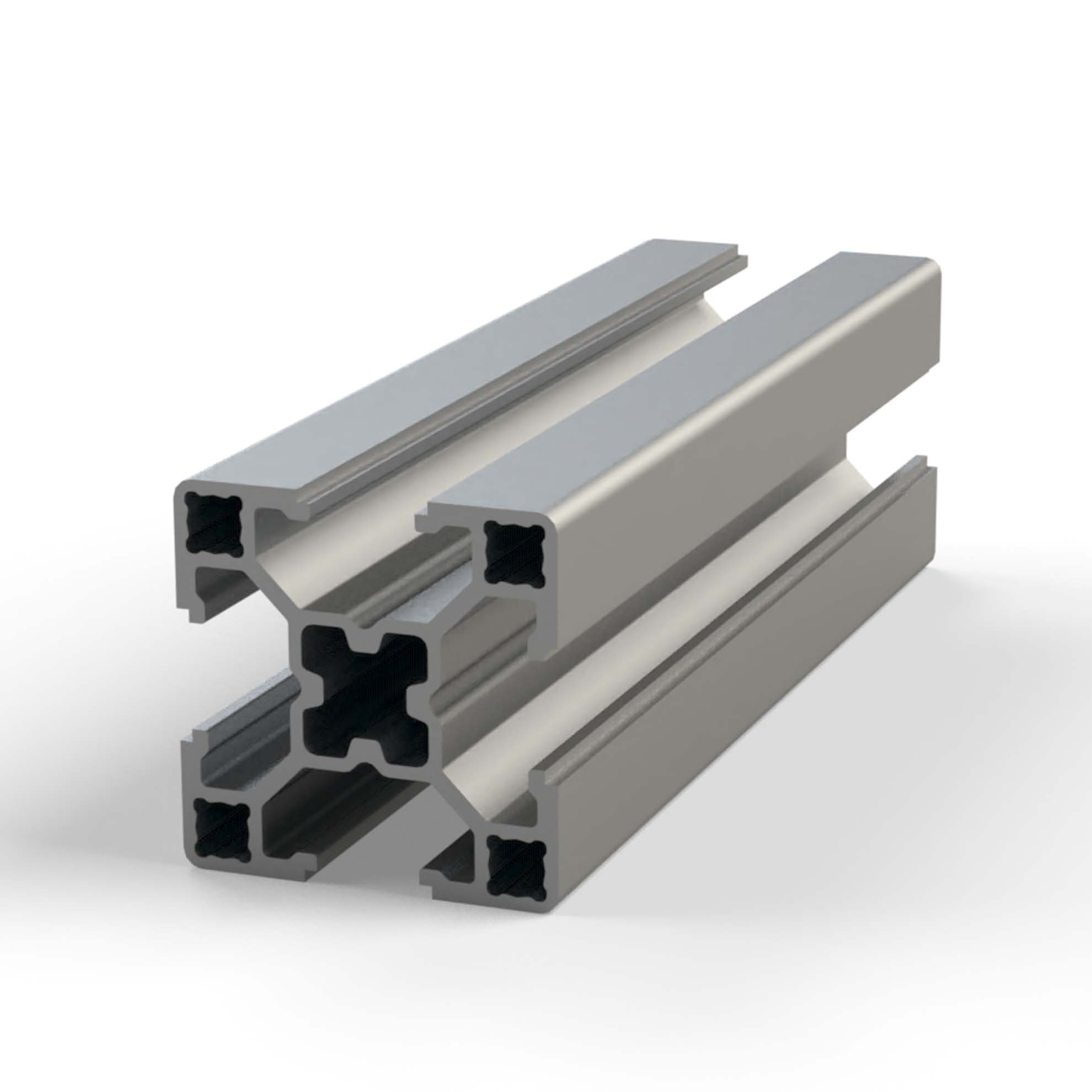

Перегородочный алюминиевый профиль 30х30 мм

550.00 руб. от 1 м.

( -2 % )	539.00 РУБ.	от 5 м.
( -3 % )	533.50 РУБ.	от 20 м.
( -6 % )	517.00 РУБ.	от 50 м.
( -8 % )	506.00 РУБ.	от 100 м.
( -10 % )	495.00 РУБ.	от 500 м.

Купить целыми хлыстами без распила:

Выберите длину

Кол-во отрезков

добавить

Купить с резкой в размер

НА СКЛАДЕ
≈ 1000 м.

РАССЧИТАТЬ
ПРОГИБ ПРОФИЛЯ

3D модель-онлайн:

Нажми для просмотра в 3D ▼

Видео о товаре:

Просмотреть ▼

Добавьте необходимые отрезки и рассчитайте карту распила

мм.

—

шт.

мм.

—

шт.

мм.

—

шт.

мм.

—

шт.

мм.

—

шт.

Цена 1 реза ( для арт. OB-3030SL-BP ): 30 руб.

Ширина реза: 5 мм.

Кратность продажи: 500 мм

Минимальная длина ликвидного остатка: 510 мм

Торцевать перед распилом ( – 80 мм) ≈ по 40 мм с каждого края.
Актуально для анодированных профилей, с целью удаления контактных пятен

Ошибка! Укажите длину хотя бы одного отрезка!

Описание

Отрезать можем в любой размер, но продается профиль кратно 1000 мм.

Облегченный алюминиевый конструкционный профиль 30х30 с пазом 8 мм в основном используется для легкий, и не нагруженных конструкций. (перегородки, легкие стеллажи, полки двери и т.д.)

- подходит для сборки системы перегородок.

Загрузить:

- Чертеж (OB-3030SL-BP.dxf

- 3D модель (OB-3030SL-BP.step)

Примечание: следует учитывать что профили "без покрытия" имеют невысокую устойчивость к внешним механическим воздействиям. Поэтому на них допускается наличие, царапин, потертостей, пятен и следов окислов.
Если эстетические качества играют важную роль в ваших проектах - обратите внимание на анодированные профили, либо закажите дополнительно порошковую покраску профилей.

Характеристики

Артикул:	OB-3030SL-BP
Длина профиля(макс), мм:	5040
Дробеструйная обработка:	Нет
Профили:	30х30, 30х60, 30х90, 30х120
Ширина паза, мм:	8
Материал:	AlMgSi 6063 Т66
Покрытие:	Без покрытия
Тип сырья:	Первичное
Вес, кг/м:	0.61
Площадь сечения, см2:	2,26
Момент инерции, Ix(см4):	2,16
Момент инерции, Iy(см4):	2,16
Момент сопротивления, WX (см3):	1,44
Момент сопротивления, WY (см3):	1,44
Предельные отклонения размеров и допуски формы поверхности:	по ГОСТ 8617-2018
