100S50A45 | Соединитель угловой 60x100, 45 градусов, серия 50

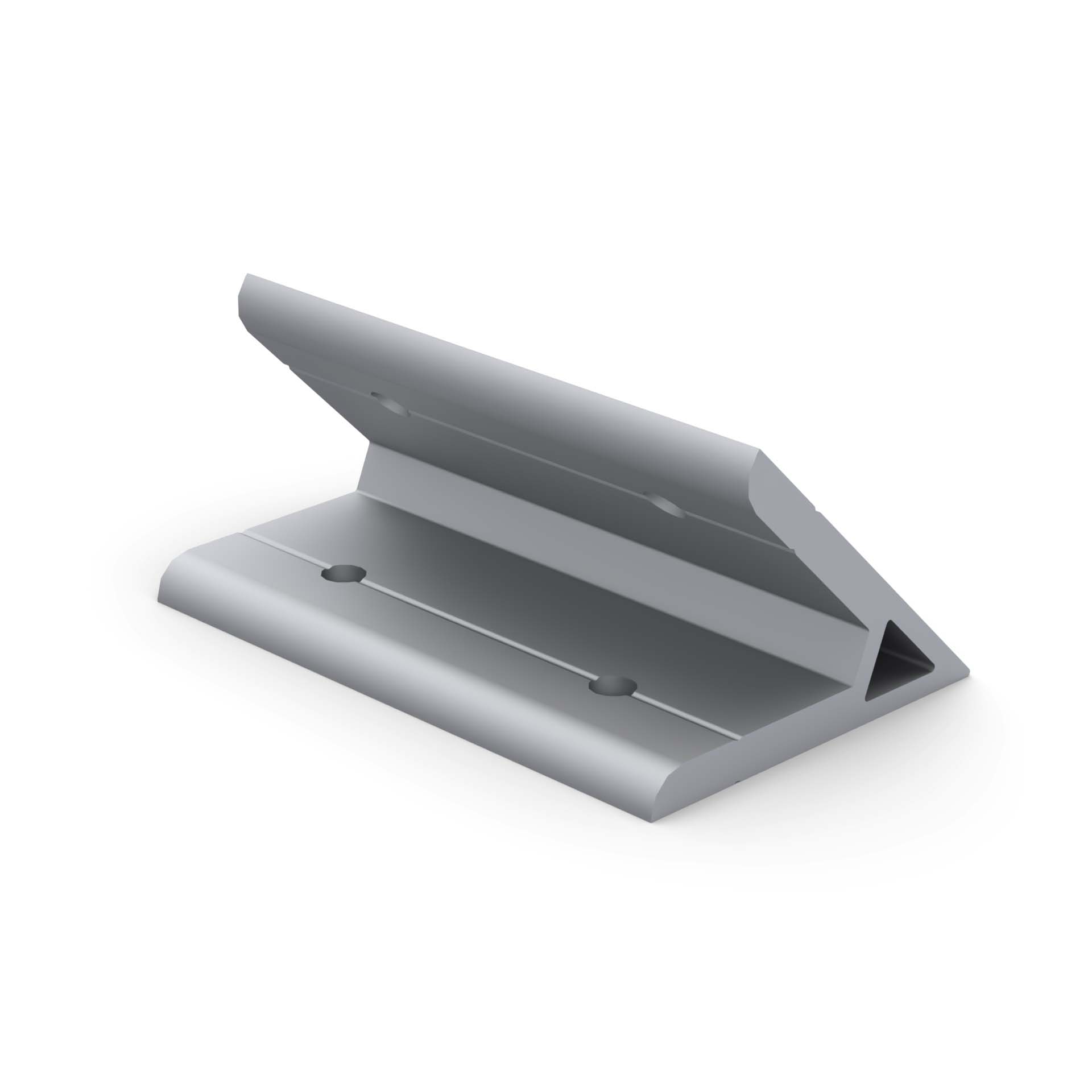

100S50A45 | Соединитель угловой 60x100, 45 градусов, серия 50 изображение 0

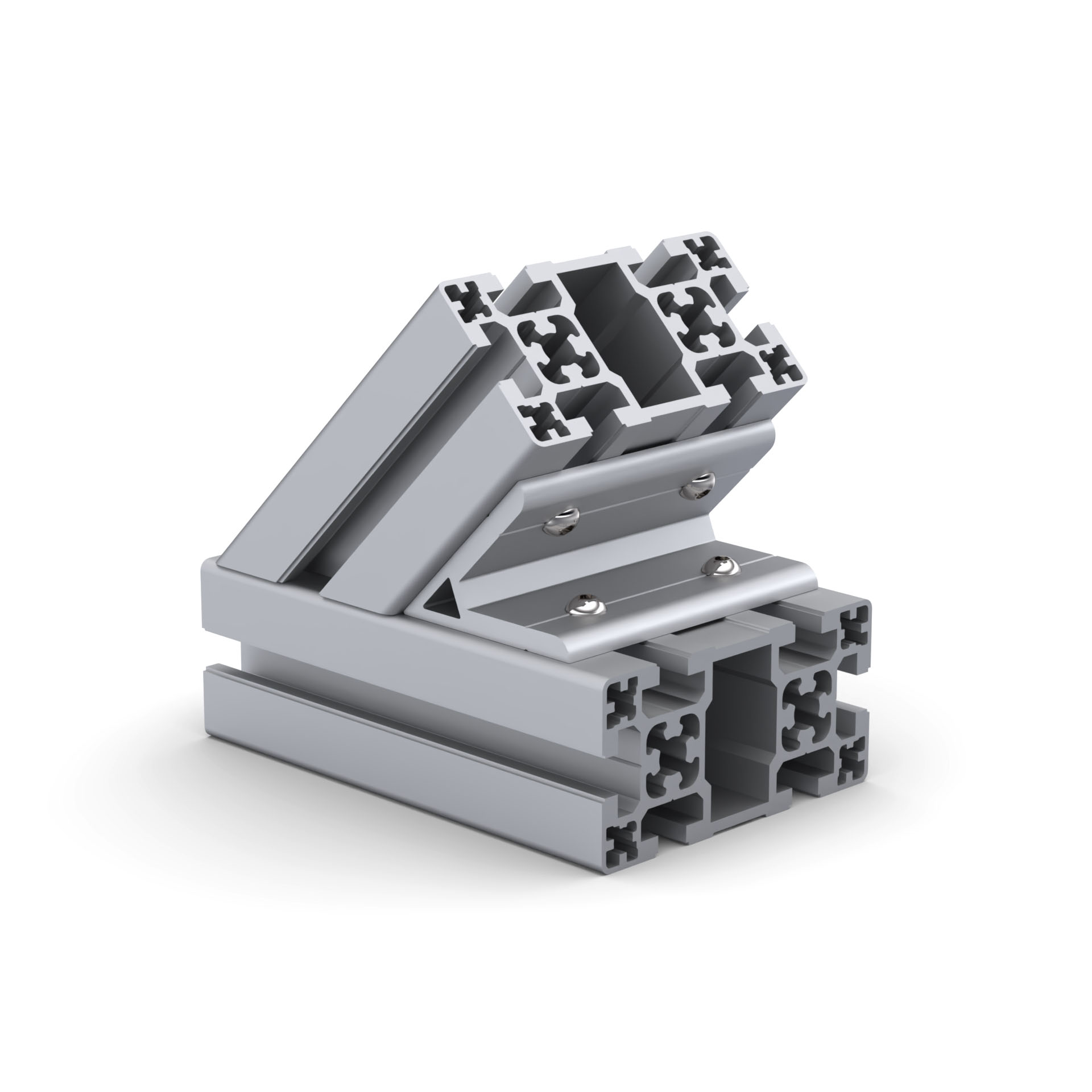

100S50A45 | Соединитель угловой 60x100, 45 градусов, серия 50 изображение 1

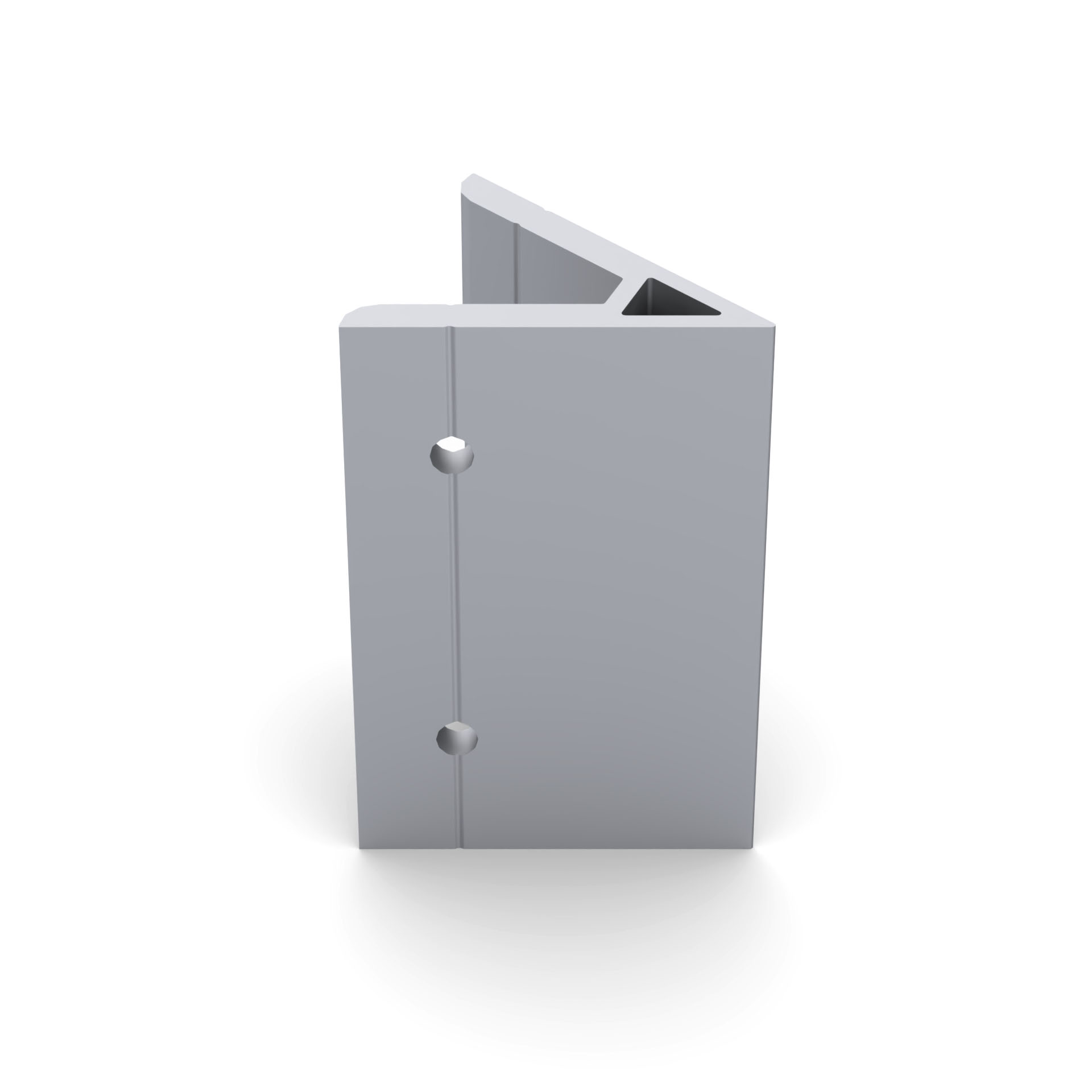

100S50A45 | Соединитель угловой 60x100, 45 градусов, серия 50 изображение 2

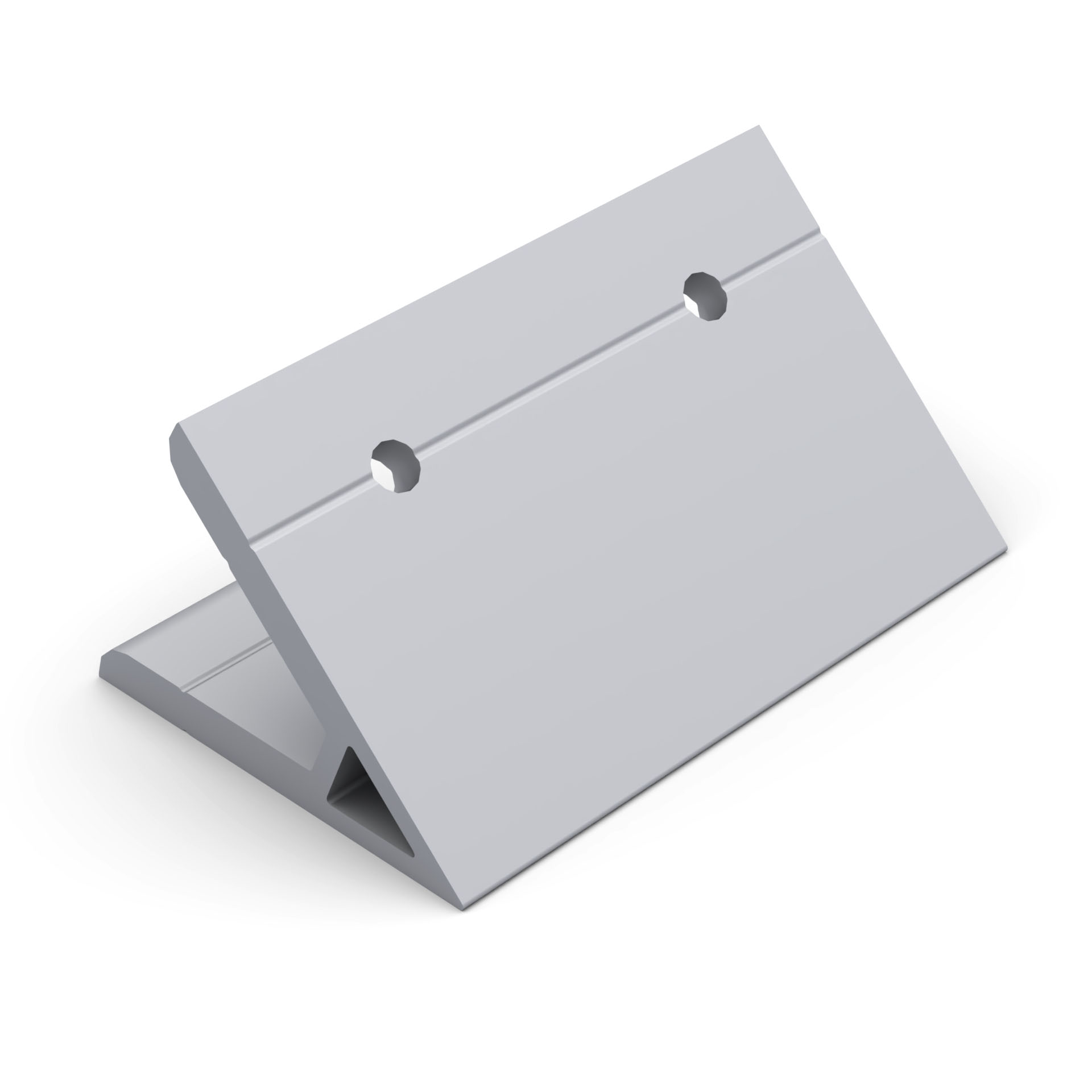

100S50A45 | Соединитель угловой 60x100, 45 градусов, серия 50 изображение 3

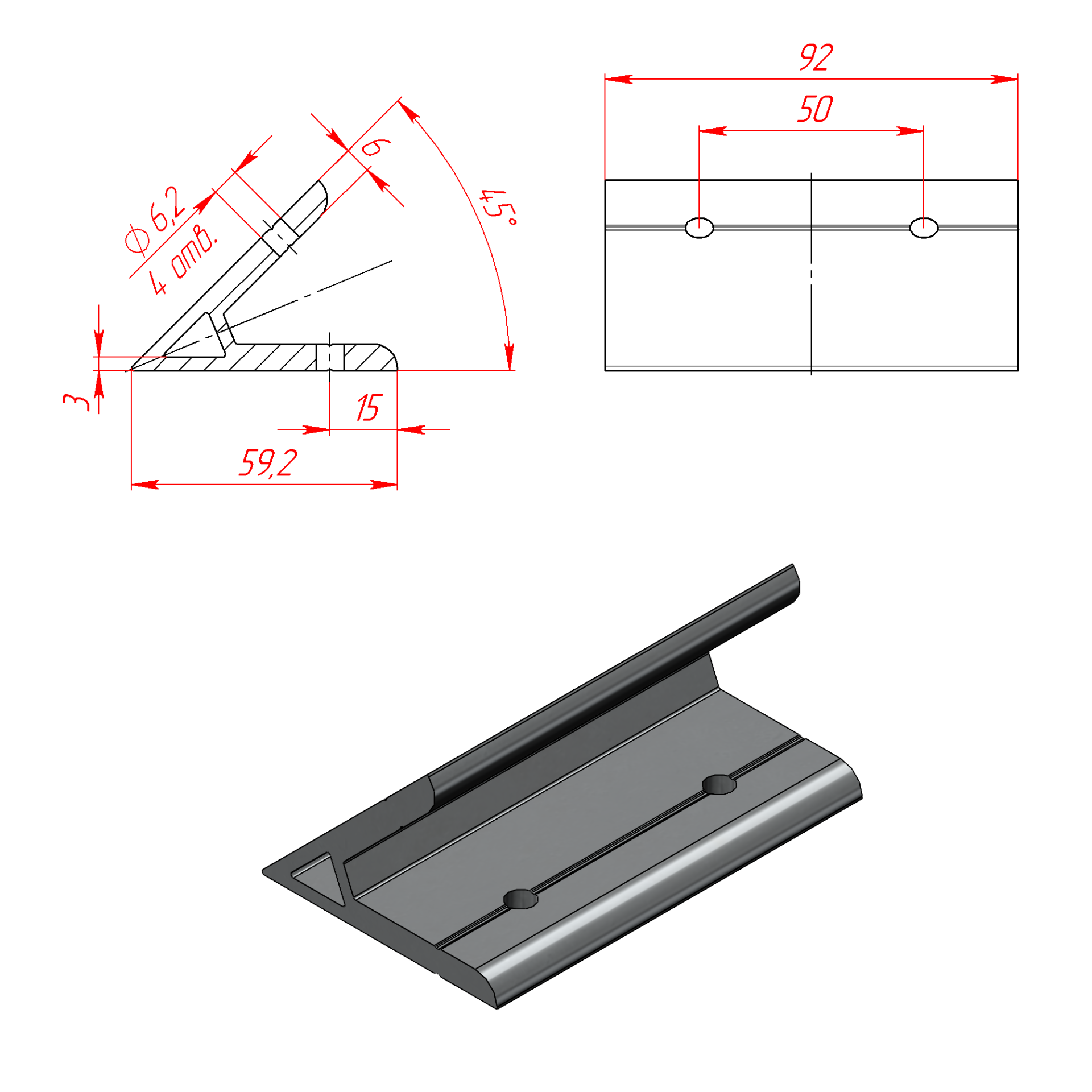

100S50A45 | Соединитель угловой 60x100, 45 градусов, серия 50 изображение 4

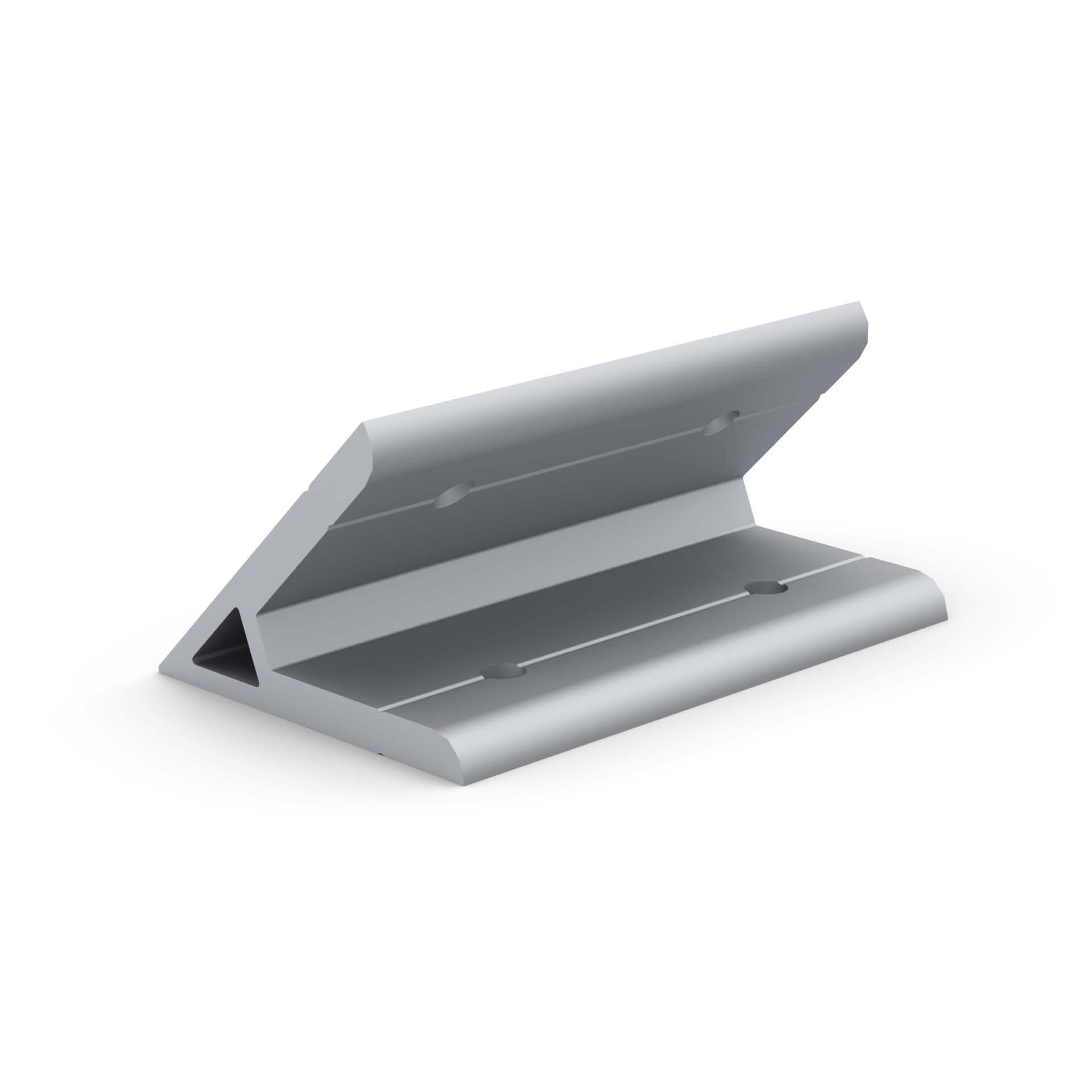

100S50A45 | Соединитель угловой 60x100, 45 градусов, серия 50 изображение 5

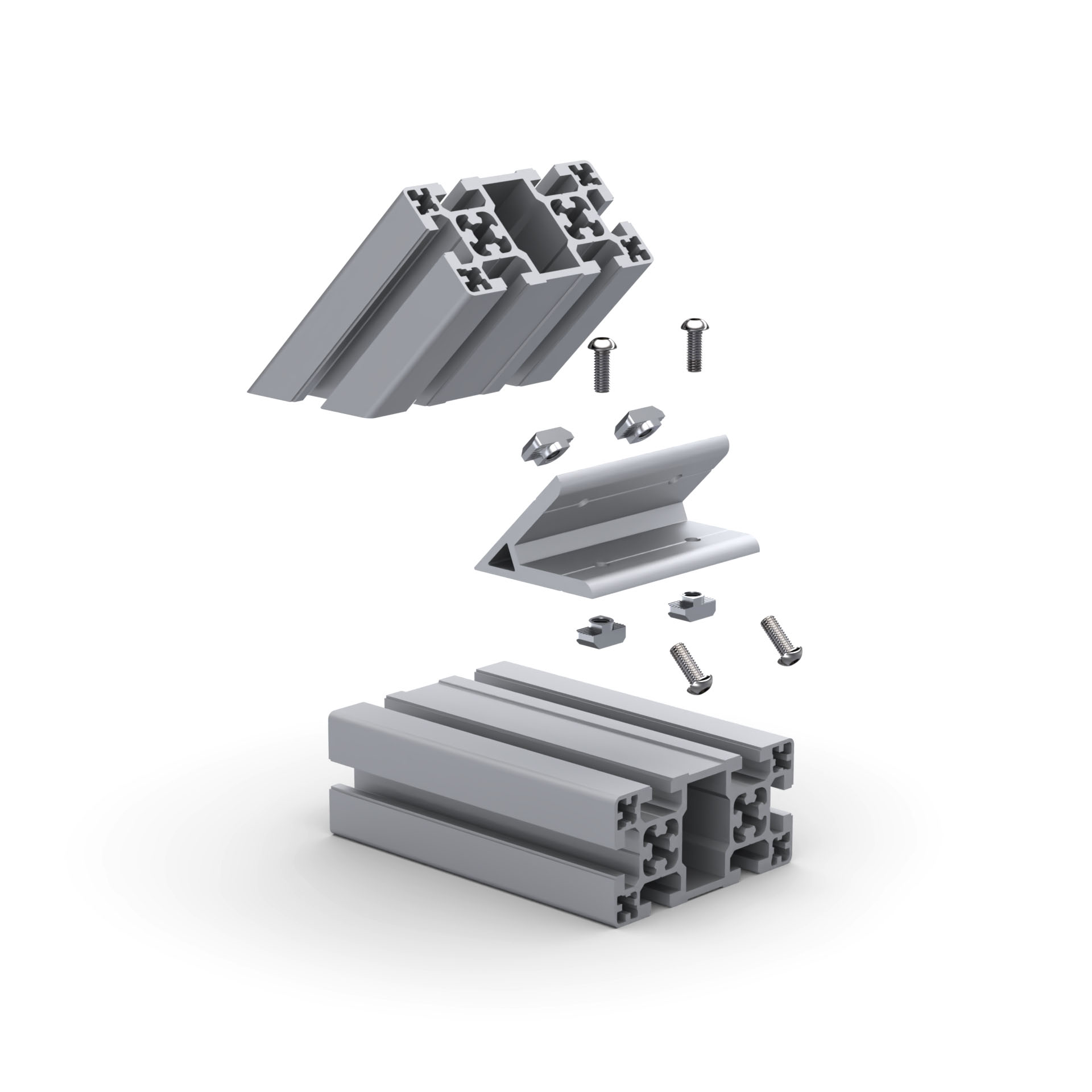

100S50A45 | Соединитель угловой 60x100, 45 градусов, серия 50 изображение 6

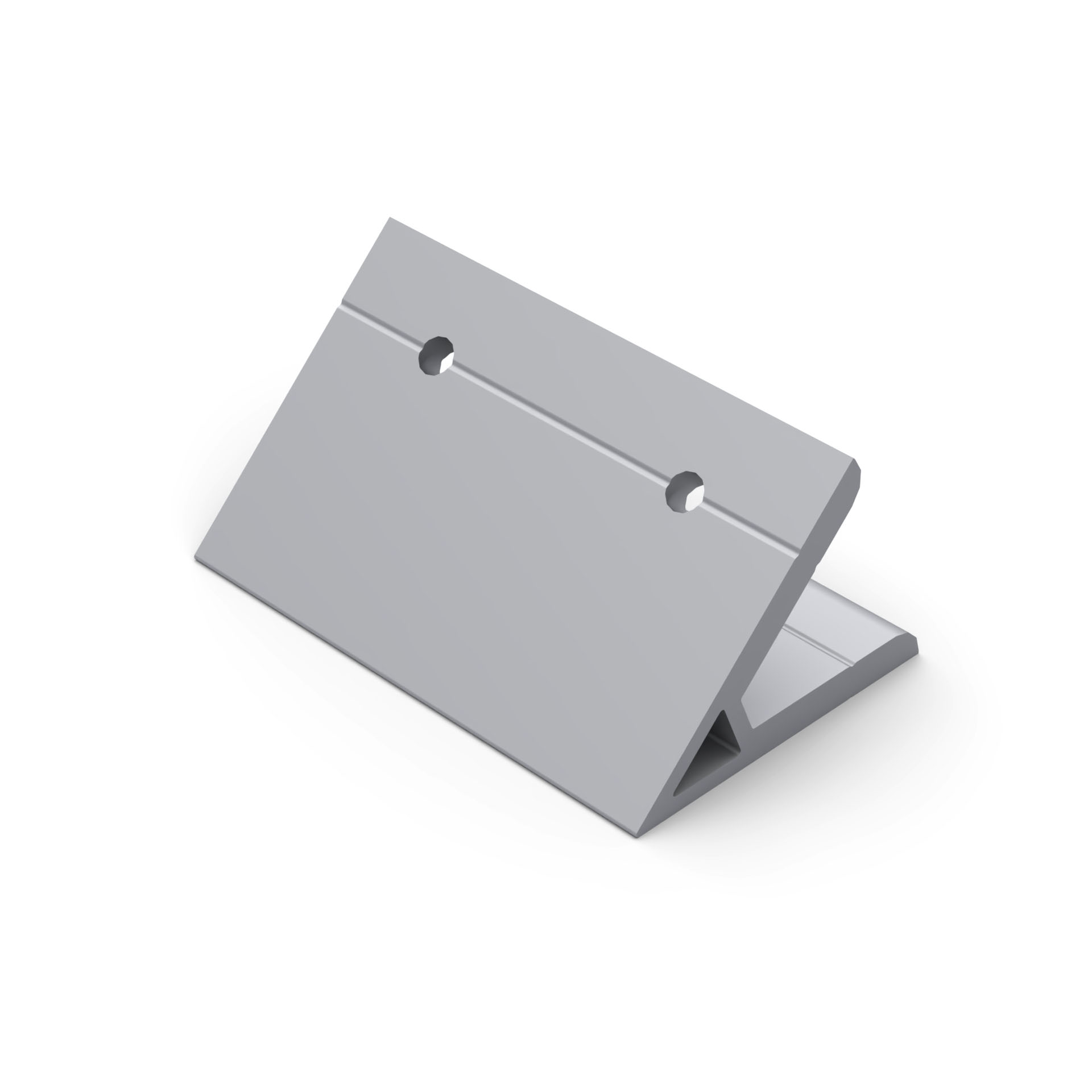

100S50A45 | Соединитель угловой 60x100, 45 градусов, серия 50 изображение 7
523.00 руб. от 1 шт.
( -2 % )
512.54 РУБ.
от 5 шт.
( -4 % )
502.08 РУБ.
от 20 шт.
( -6 % )
491.62 РУБ.
от 50 шт.
( -8 % )
481.16 РУБ.
от 100 шт.
( -10 % )
470.70 РУБ.
от 200 шт.
( -12 % )
460.24 РУБ.
от 300 шт.
добавить
выбрать цвет (+ 150 руб./шт.)
RAL3020
добавить
RAL2004
добавить
RAL1021
добавить
RAL6018
добавить
RAL6005
добавить
RAL5015
добавить
RAL5005
добавить
RAL7035
добавить
RAL7024
добавить
RAL9003
добавить
RAL9005
добавить
Наличие 100S50A45 | Соединитель угловой 60x100, 45 градусов, серия 50
ПОД
ЗАКАЗ
Калькулятор прогиба алюминиевого конструкционного профиля
КАЛЬКУЛЯТОР
ПРОГИБА ПРОФИЛЕЙ
Наличие 100S50A45 | Соединитель угловой 60x100, 45 градусов, серия 50
Товар отсутствует или в наличии недостаточно?
Срок под заказ: от 3 до 5 рабочих дней
Перейти к комплектам крепежей
Подобрать комплекты сопутствующих
крепежных элементов

Файлы для скачивания | чертежи | 3D-Модели

1. 100S50A45 | Соединитель угловой 60x100, 45 градусов, серия 50 (3D-модель).STEP
Скачать
2. 100S50A45 | Соединитель угловой 60x100, 45 градусов, серия 50 (Чертеж).PDF
Скачать

Описание

Уголок 60×100 из сплава AlMgSi 6063 T6 соединяет конструкционные профили 50-й серии под углом 45°. Совместим с пазом 10 мм и используется, когда каркасу требуется скошенный силовой узел.

Особенности:
  • Фиксированный угол 45° - задан точной геометрией детали;
  • Сплав AlMgSi 6063 T6 - несущая способность при небольшой массе и устойчивость к коррозии;
  • Базовое исполнение без покрытия - возможна порошковая окраска в цвета по каталогу RAL;
  • Быстрый монтаж - фиксация стандартными т-гайками/сухарями и винтами.
Примеры использования:
  • Раскосы силовых рам станков, линий автоматизации и стеллажных систем;
  • Наклонные плоскости столов, лотков подачи и опор конвейерных линий;
  • Скошенные грани защитных кожухов и кабинетных каркасов;
  • Несущие рамы выставочных стендов и витрин.

Характеристики

Артикул:
 100S50A45
ОКПД2:
 25.99.29.190
Страна производства:
 Россия
Серия профилей:
 с пазом 10 мм, серия 50
Угол:
 45
Материал:
 AlMgSi 6063 Т6
Покрытие:
 Без покрытия
Тип сырья:
 Первичное
Вес, кг:
 0.141
Цвет:
 Алюминий

Комплекты сопутствующих крепежных элементов для арт. 100S50A45

▼
Для крепления к профилям серии 50 с пазом 10 мм
Вариант 1
▼
руб./комлпект.
1. Винт М6х16 ISO7380 (полусфера) кл. пр. 10.9 - 4 шт.
2. 5017 | Т-гайка, Паз 10, М6 - 4 шт.
добавить комплект
( в наличии )
4 шт.
+
4 шт.
Вариант 2
▼
руб./комлпект.
добавить комплект
( в наличии )
4 шт.
+
4 шт.
Вариант 3
▼
руб./комлпект.
добавить комплект
( в наличии )
4 шт.
+
4 шт.
Вариант 4
▼
руб./комлпект.
1. 1D07.A31A.01 | Т-болт M6x20 паз 10 - 4 шт.
2. Гайка с фланцем М6 DIN6923 - 4 шт.
добавить комплект
( в наличии )
4 шт.
+
4 шт.
