50S50A45 | Соединитель угловой 60x50, 45 градусов, серия 50

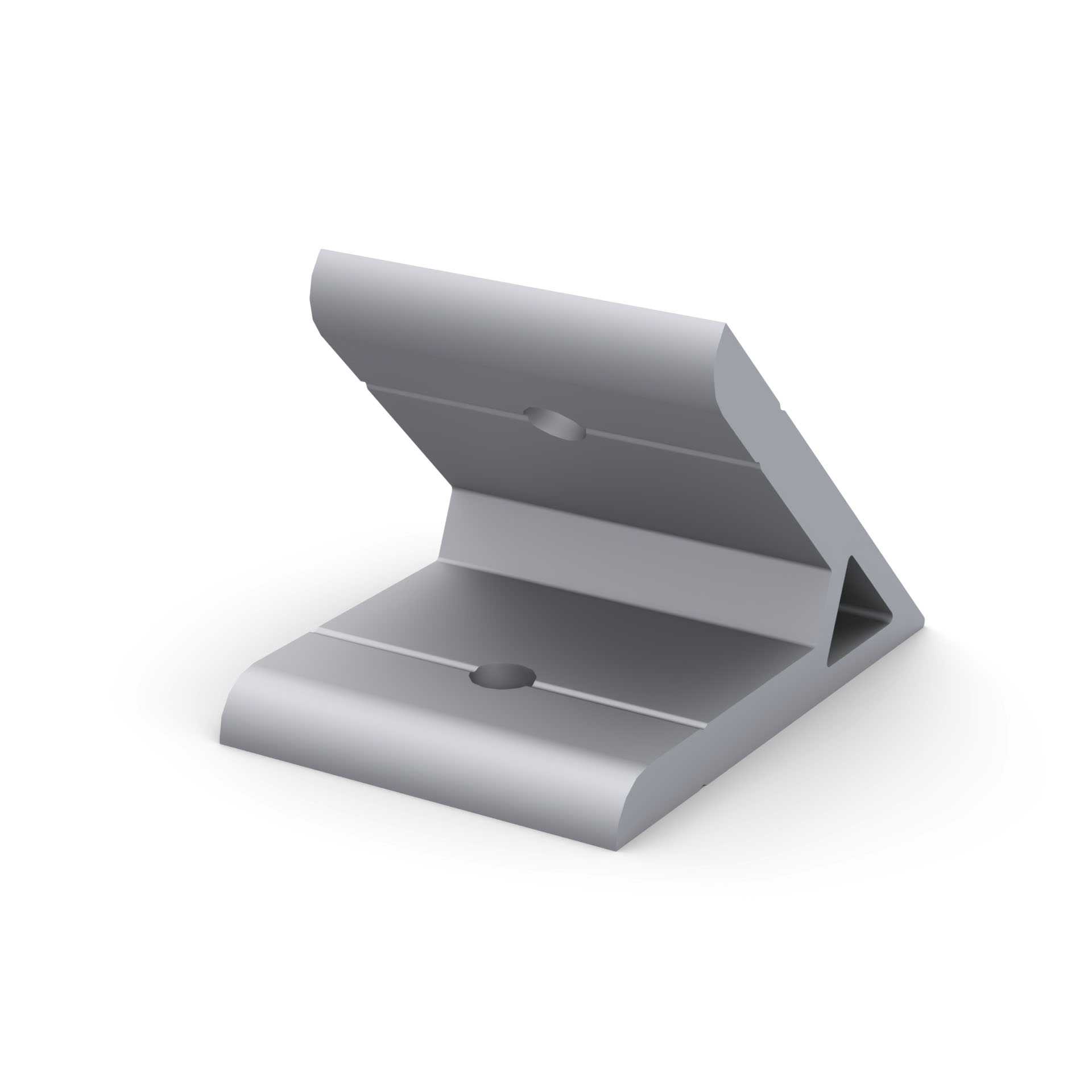

50S50A45 | Соединитель угловой 60x50, 45 градусов, серия 50 изображение 0

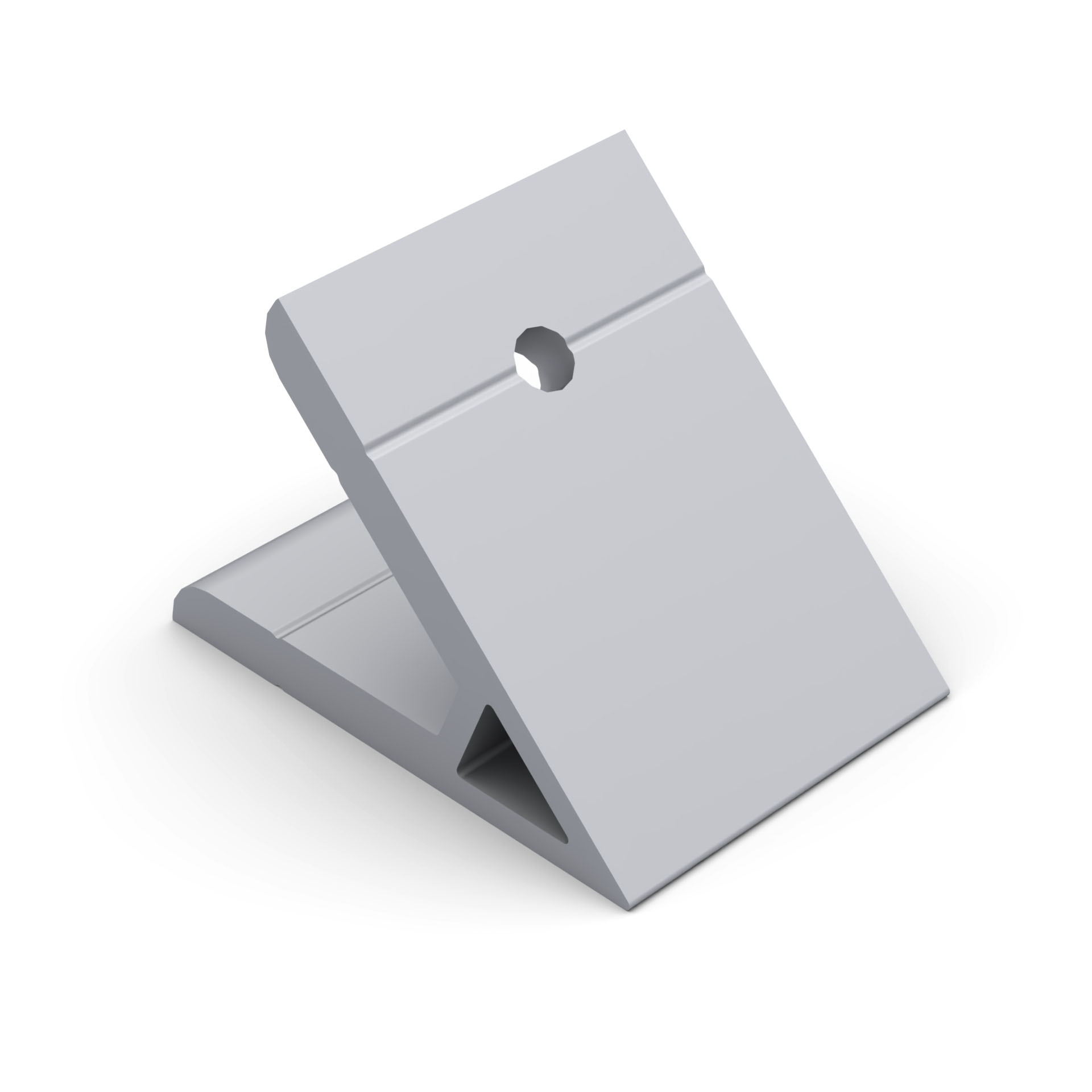

50S50A45 | Соединитель угловой 60x50, 45 градусов, серия 50 изображение 1

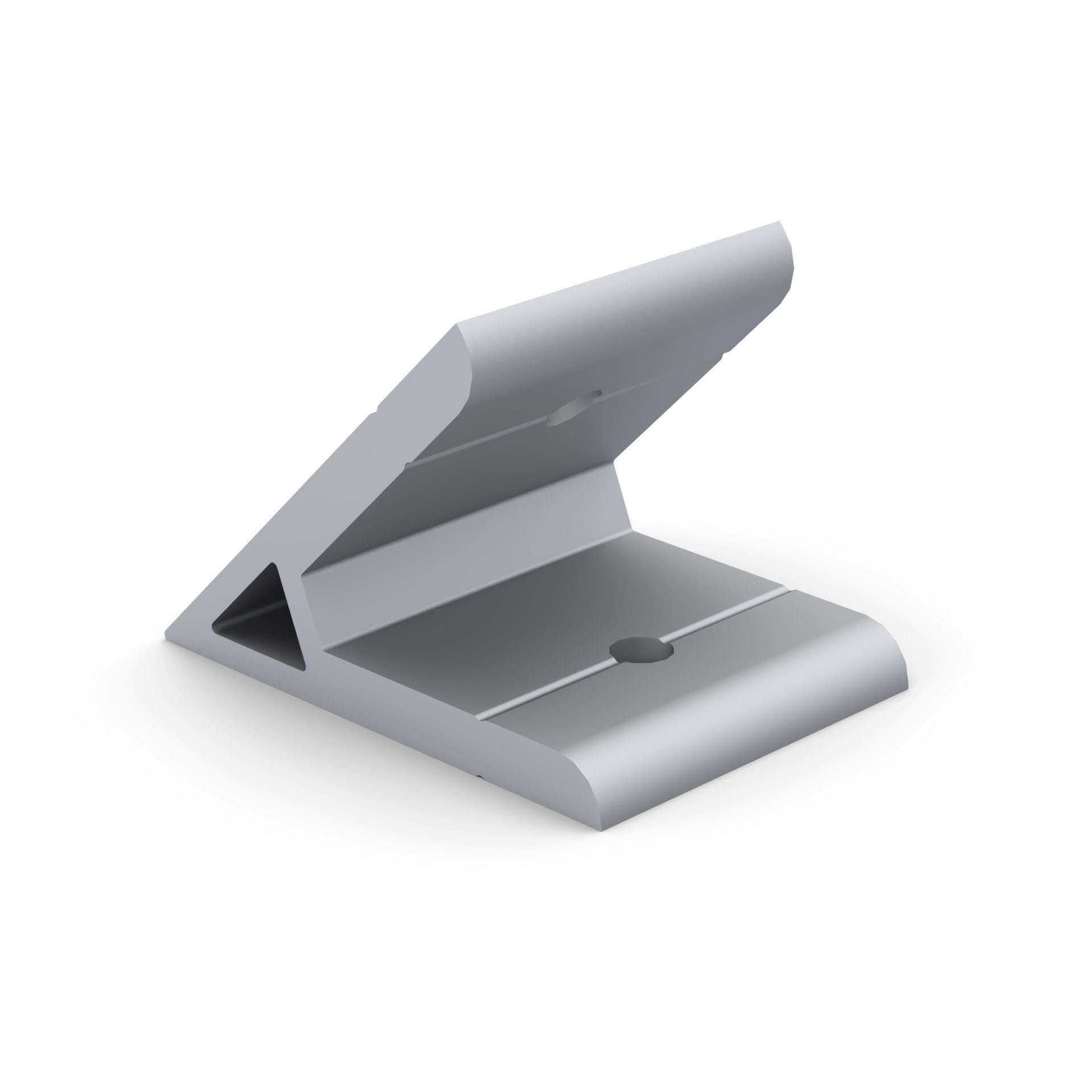

50S50A45 | Соединитель угловой 60x50, 45 градусов, серия 50 изображение 2

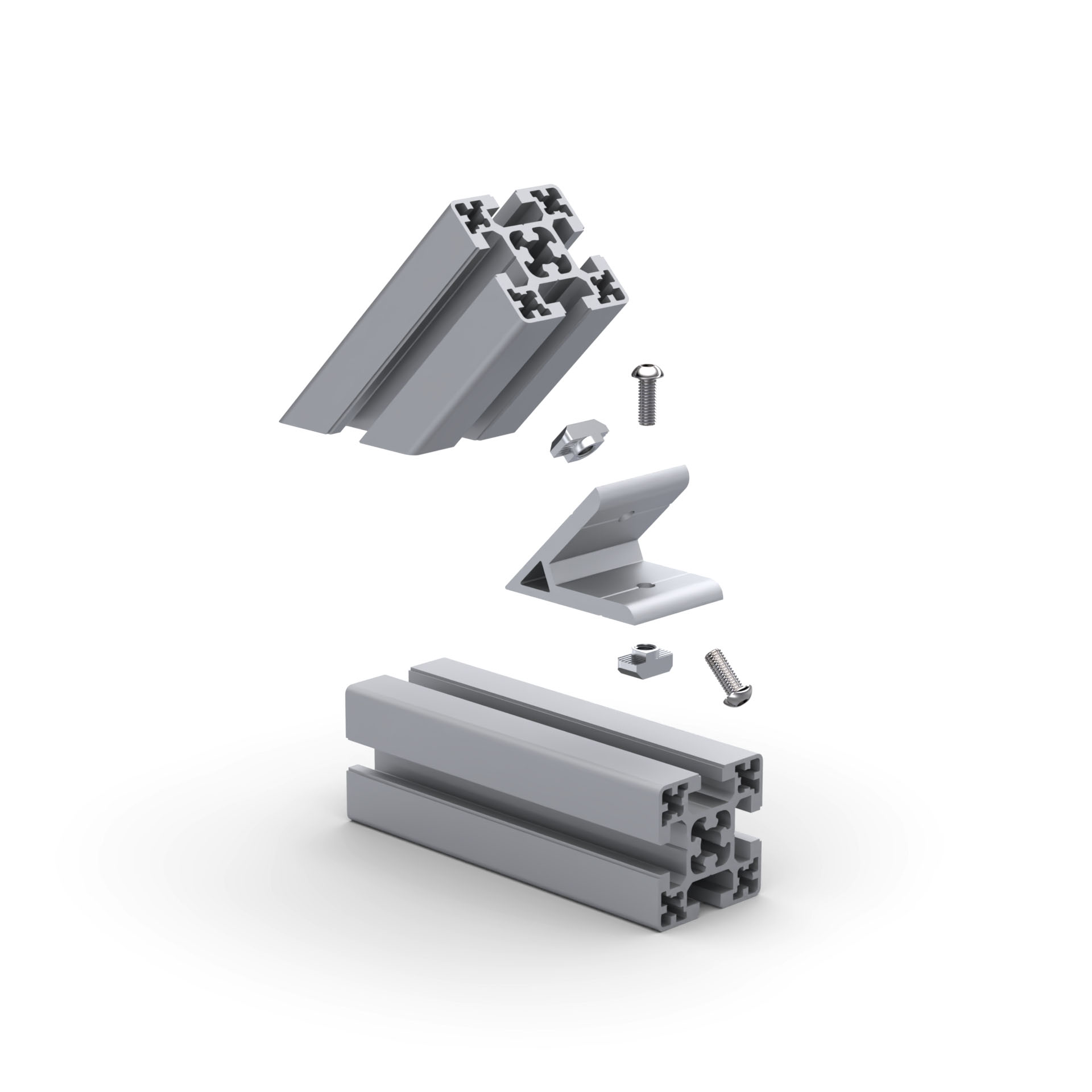

50S50A45 | Соединитель угловой 60x50, 45 градусов, серия 50 изображение 3

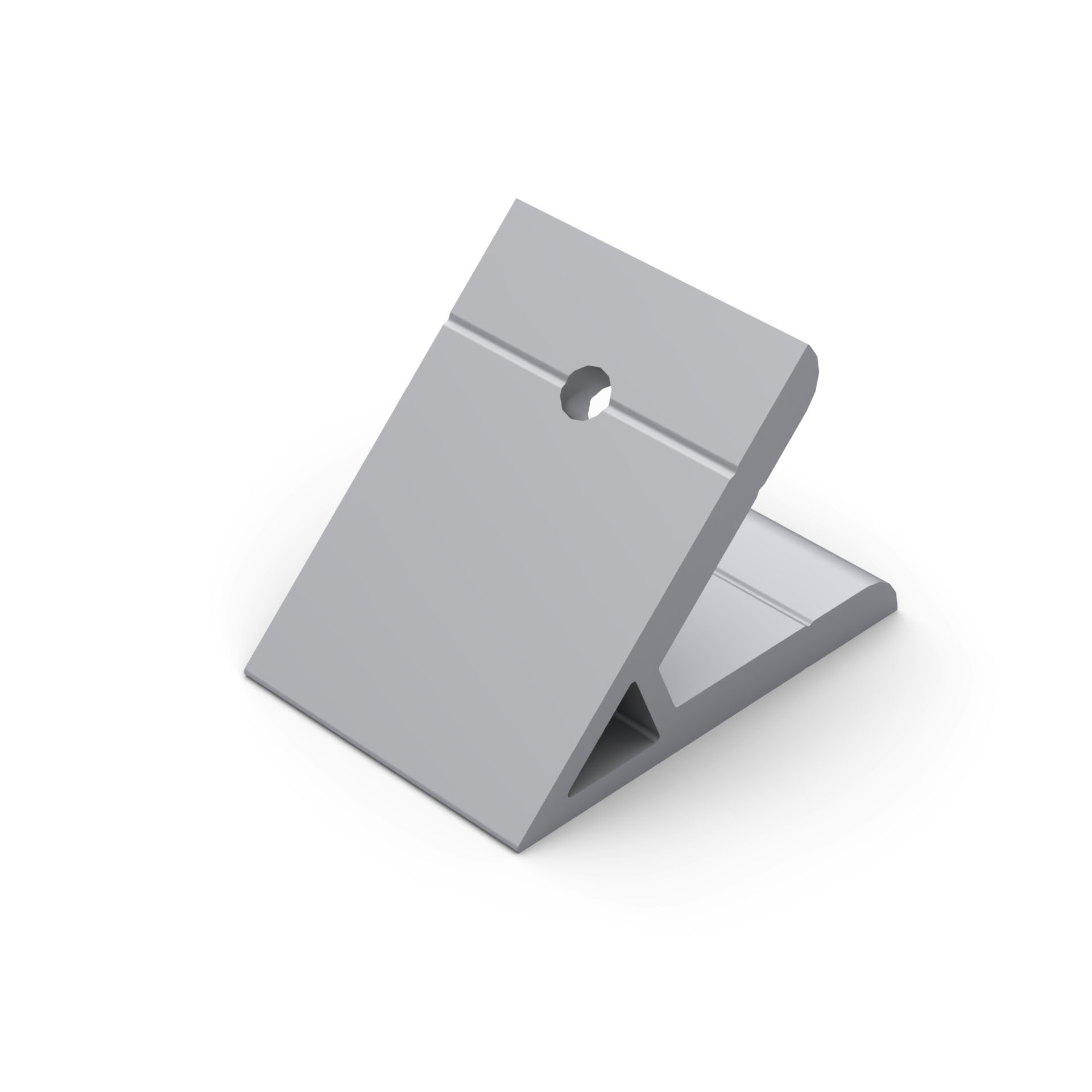

50S50A45 | Соединитель угловой 60x50, 45 градусов, серия 50 изображение 4

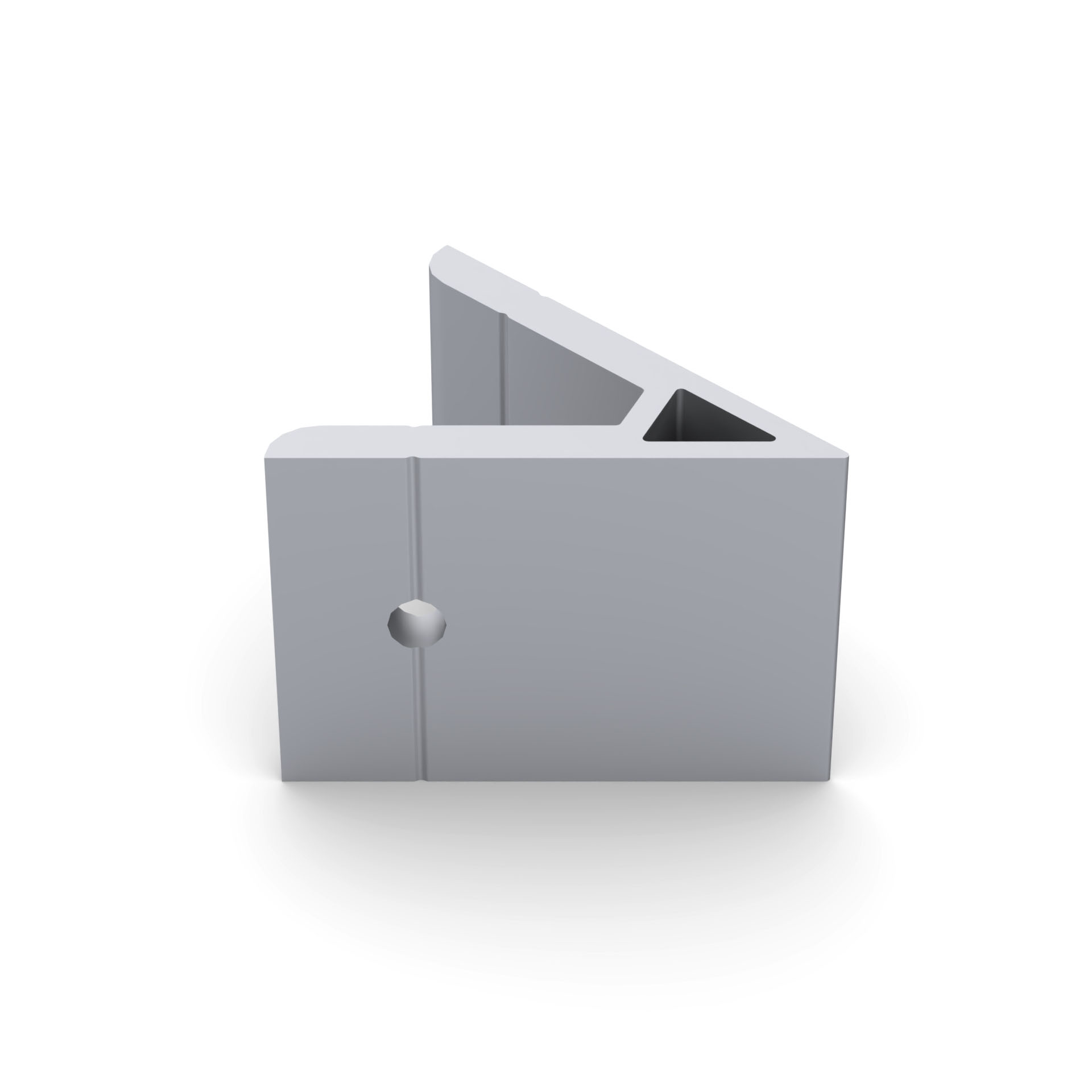

50S50A45 | Соединитель угловой 60x50, 45 градусов, серия 50 изображение 5

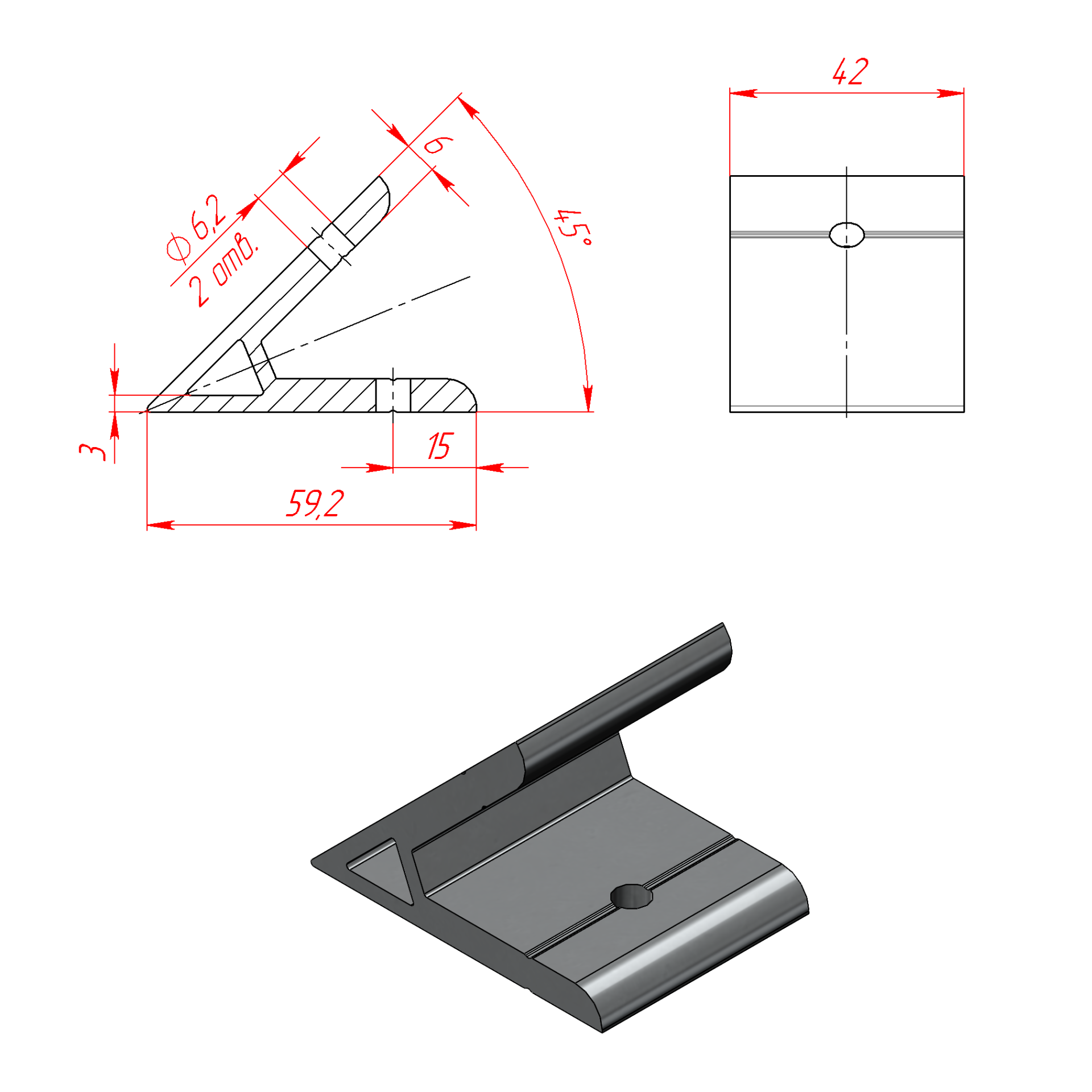

50S50A45 | Соединитель угловой 60x50, 45 градусов, серия 50 изображение 6

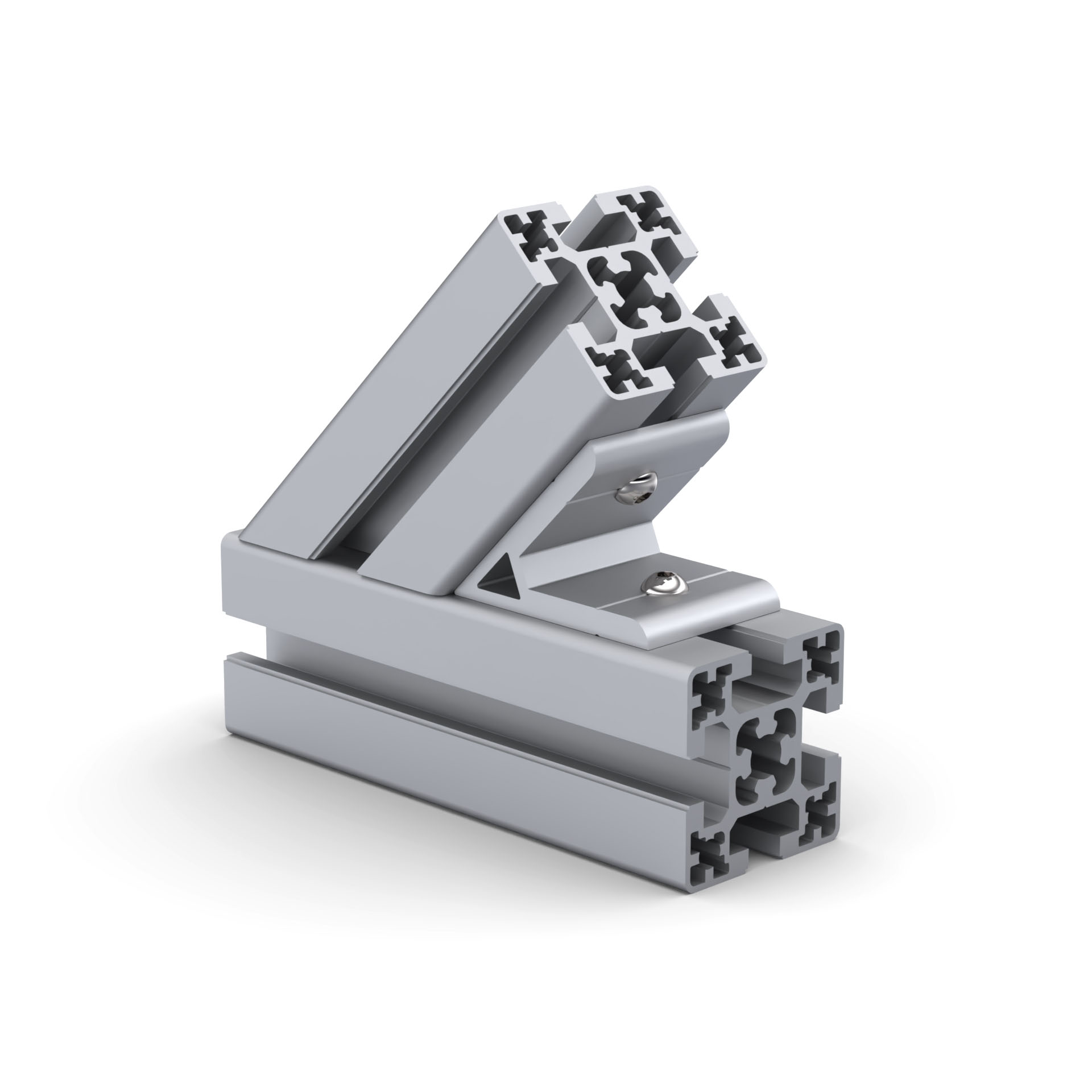

50S50A45 | Соединитель угловой 60x50, 45 градусов, серия 50 изображение 7
290.00 руб. от 1 шт.
( -2 % )
284.20 РУБ.
от 9 шт.
( -4 % )
278.40 РУБ.
от 35 шт.
( -6 % )
272.60 РУБ.
от 90 шт.
( -8 % )
266.80 РУБ.
от 175 шт.
( -10 % )
261.00 РУБ.
от 350 шт.
( -12 % )
255.20 РУБ.
от 550 шт.
добавить
выбрать цвет (+ 100 руб./шт.)
RAL3020
добавить
RAL2004
добавить
RAL1021
добавить
RAL6018
добавить
RAL6005
добавить
RAL5015
добавить
RAL5005
добавить
RAL7035
добавить
RAL7024
добавить
RAL9003
добавить
RAL9005
добавить
Наличие 50S50A45 | Соединитель угловой 60x50, 45 градусов, серия 50
ПОД
ЗАКАЗ
Калькулятор прогиба алюминиевого конструкционного профиля
КАЛЬКУЛЯТОР
ПРОГИБА ПРОФИЛЕЙ
Наличие 50S50A45 | Соединитель угловой 60x50, 45 градусов, серия 50
Товар отсутствует или в наличии недостаточно?
Срок под заказ: от 3 до 5 рабочих дней
Перейти к комплектам крепежей
Подобрать комплекты сопутствующих
крепежных элементов

Файлы для скачивания | чертежи | 3D-Модели

1. 50S50A45 | Соединитель угловой 60x50, 45 градусов, серия 50 (3D-модель).STEP
Скачать
2. 50S50A45 | Соединитель угловой 60x50, 45 градусов, серия 50 (Чертеж).PDF
Скачать

Описание

Уголок 60×50 из сплава AlMgSi 6063 T6 соединяет конструкционные профили 50-й серии под углом 45°. Совместим с пазом 10 мм и используется, когда каркасу требуется скошенный силовой узел.

Особенности:
  • Фиксированный угол 45° - задан точной геометрией детали;
  • Сплав AlMgSi 6063 T6 - несущая способность при небольшой массе и устойчивость к коррозии;
  • Базовое исполнение без покрытия - возможна порошковая окраска в цвета по каталогу RAL;
  • Быстрый монтаж - фиксация стандартными т-гайками/сухарями и винтами.
Примеры использования:
  • Раскосы силовых рам станков, линий автоматизации и стеллажных систем;
  • Наклонные плоскости столов, лотков подачи и опор конвейерных линий;
  • Скошенные грани защитных кожухов и кабинетных каркасов;
  • Несущие рамы выставочных стендов и витрин.

Характеристики

Артикул:
 50S50A45
ОКПД2:
 25.99.29.190
Страна производства:
 Россия
Серия профилей:
 с пазом 10 мм, серия 50
Угол:
 45
Материал:
 AlMgSi 6063 Т6
Покрытие:
 Без покрытия
Тип сырья:
 Первичное
Вес, кг:
 0.064
Цвет:
 Алюминий

Комплекты сопутствующих крепежных элементов для арт. 50S50A45

▼
Для крепления к профилям серии 50 с пазом 10 мм
Вариант 1
▼
руб./комлпект.
1. Винт М6х16 ISO7380 (полусфера) кл. пр. 10.9 - 2 шт.
2. 5017 | Т-гайка, Паз 10, М6 - 2 шт.
добавить комплект
( в наличии )
2 шт.
+
2 шт.
Вариант 2
▼
руб./комлпект.
добавить комплект
( в наличии )
2 шт.
+
2 шт.
Вариант 3
▼
руб./комлпект.
добавить комплект
( в наличии )
2 шт.
+
2 шт.
Вариант 4
▼
руб./комлпект.
1. 1D07.A31A.01 | Т-болт M6x20 паз 10 - 2 шт.
2. Гайка с фланцем М6 DIN6923 - 2 шт.
добавить комплект
( в наличии )
2 шт.
+
2 шт.

Возможные замены или аналоги для арт. 50S50A45:

6167 | Угловой соединитель 45 градусов (к профилям серии 45 и 50) 6167 | Угловой соединитель 45 градусов (к профилям серии 45 и 50)
335.00 руб./шт.

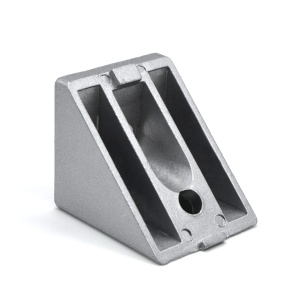

 ⓘ - в наличии ≈ 800 шт. 4545-SCD45 | Угловой соединитель 45х45 паз 10 под углом в 45 градусов 4545-SCD45 | Угловой соединитель 45х45 паз 10 под углом в 45 градусов
315.00 руб./шт.
 ⓘ - в наличии ≈ 2000 шт.
