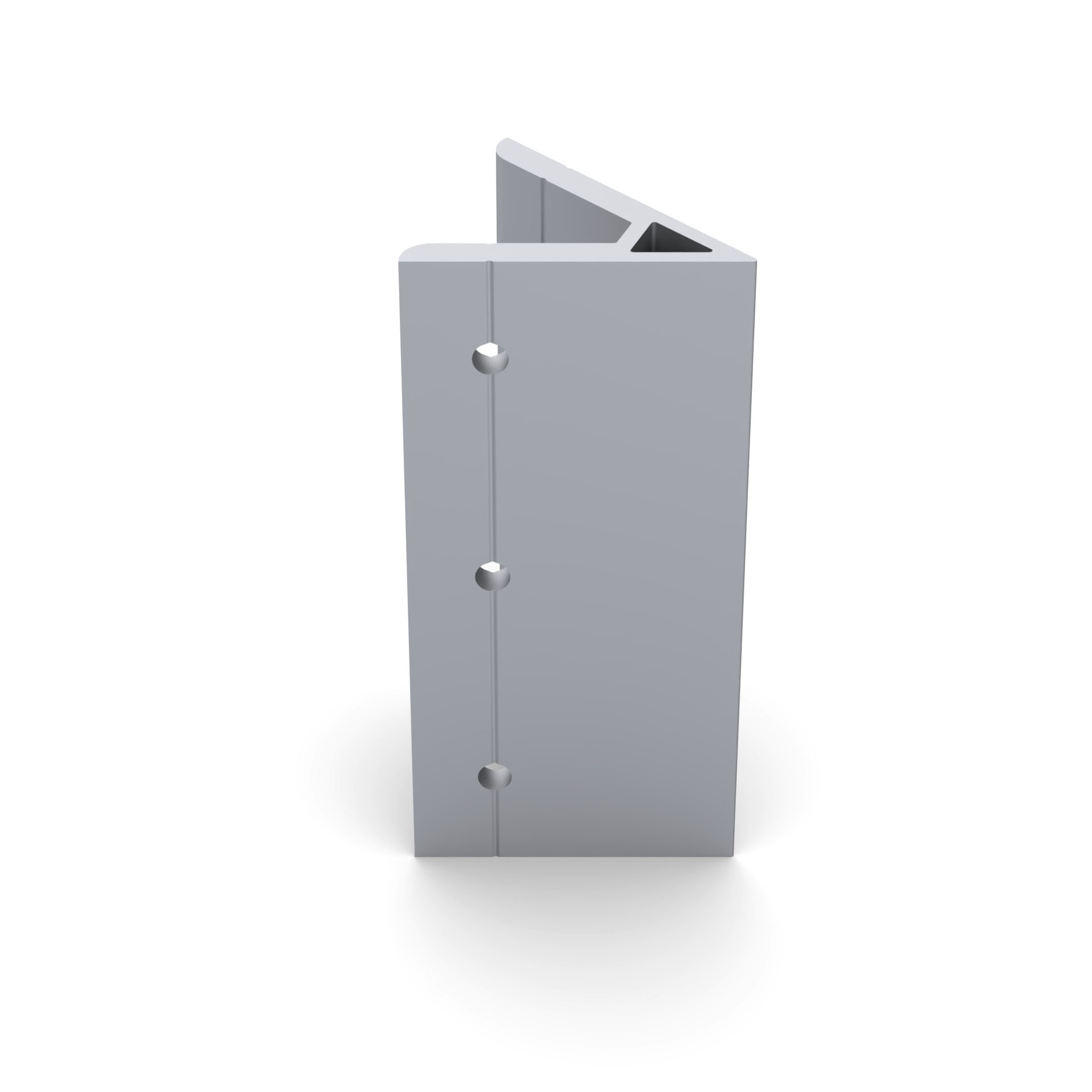

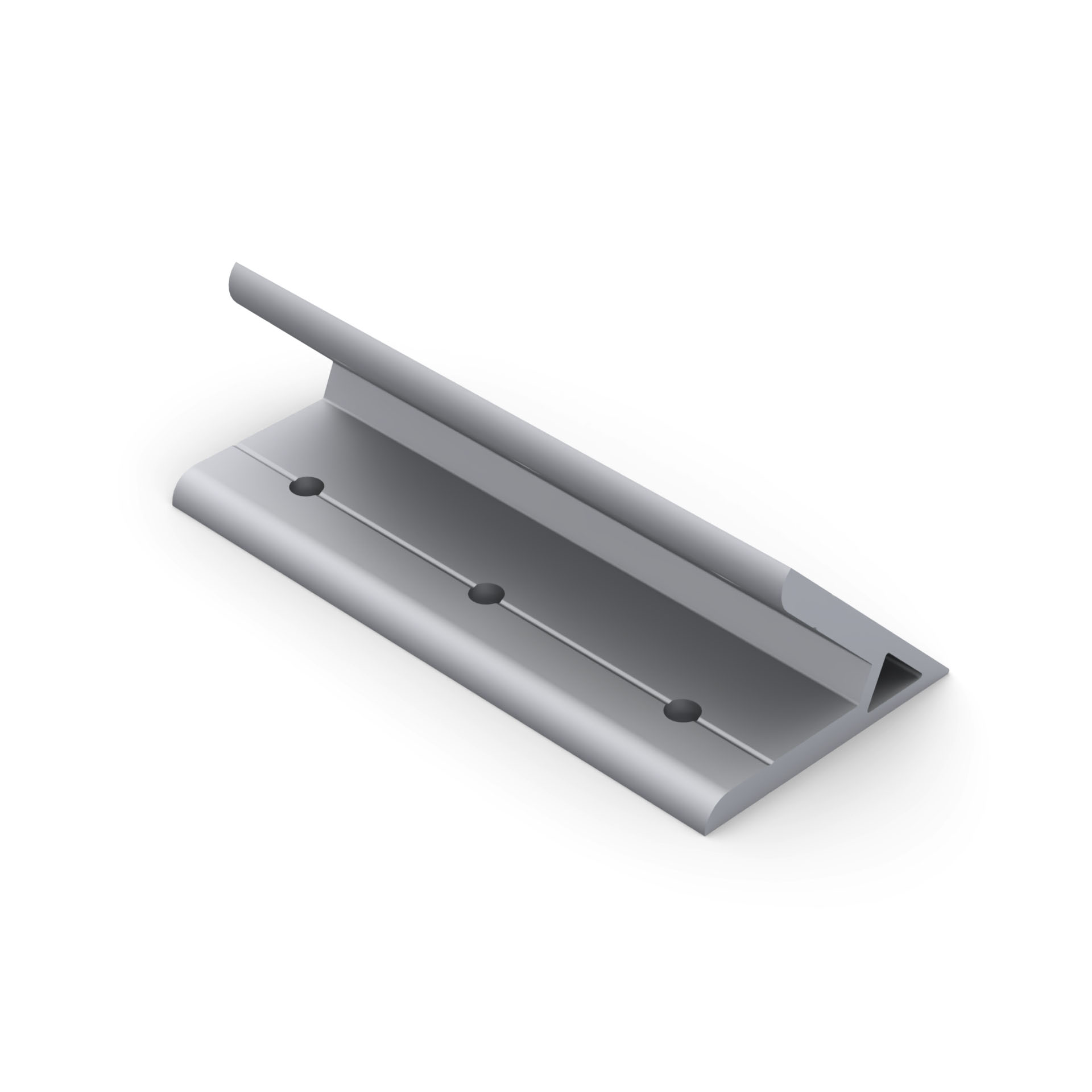

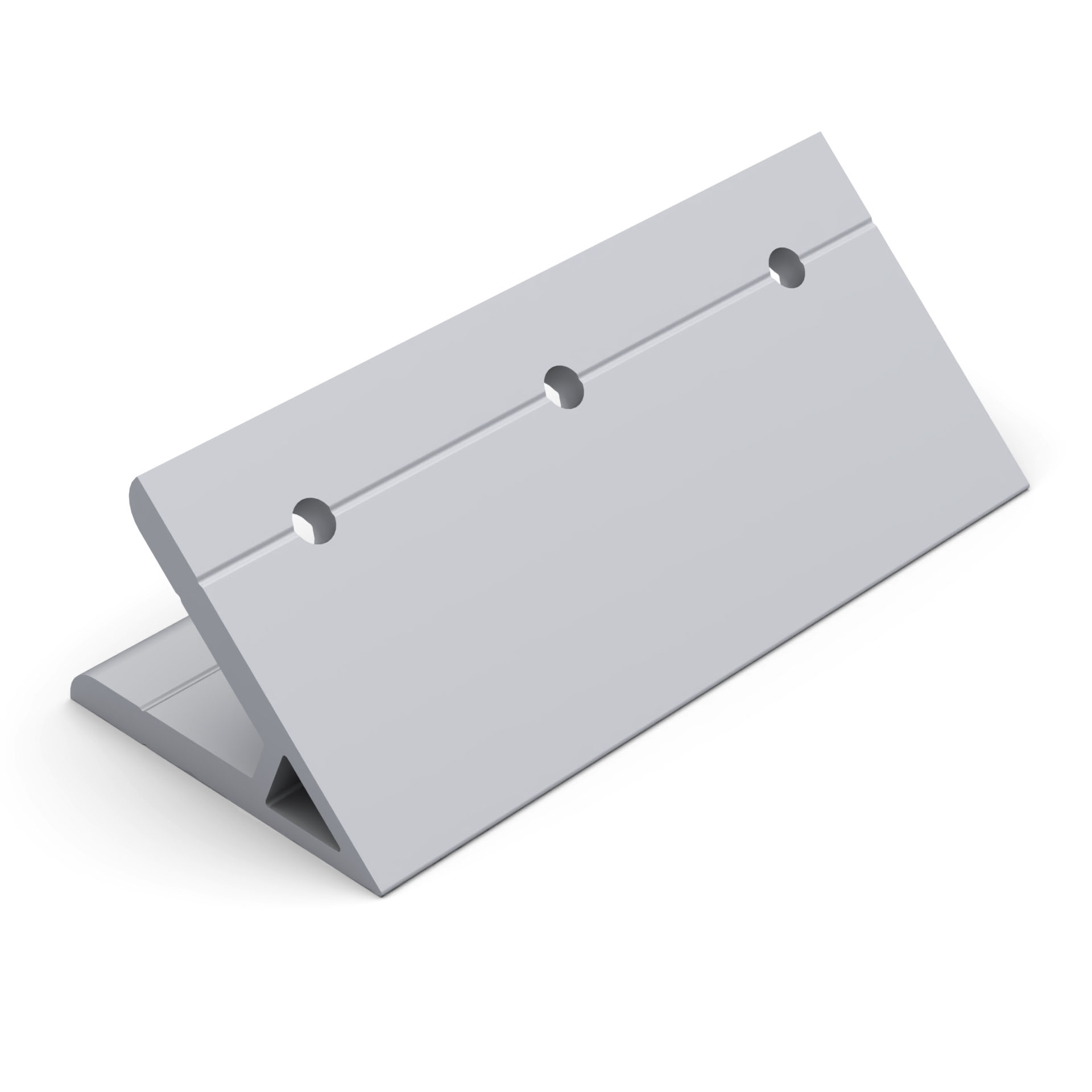

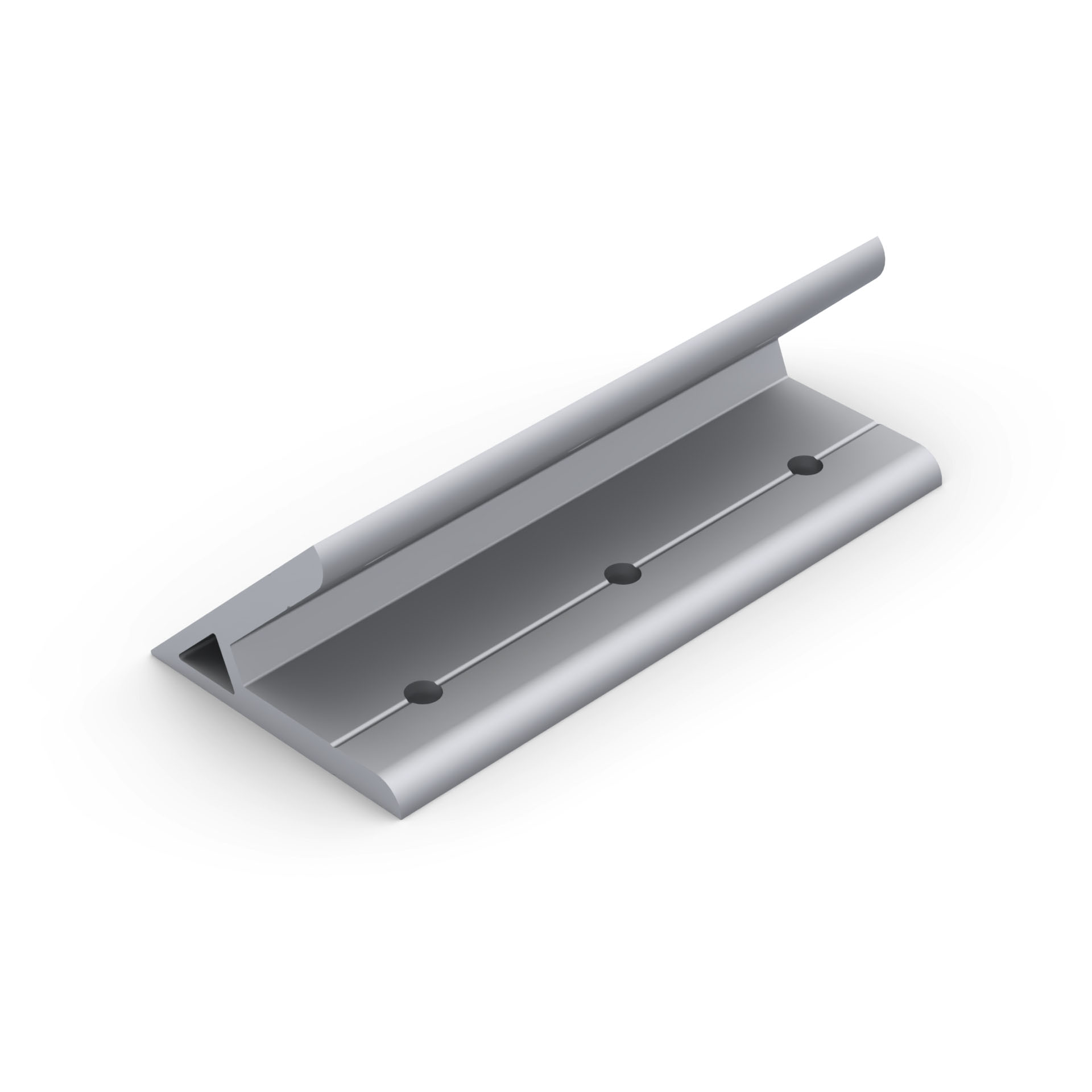

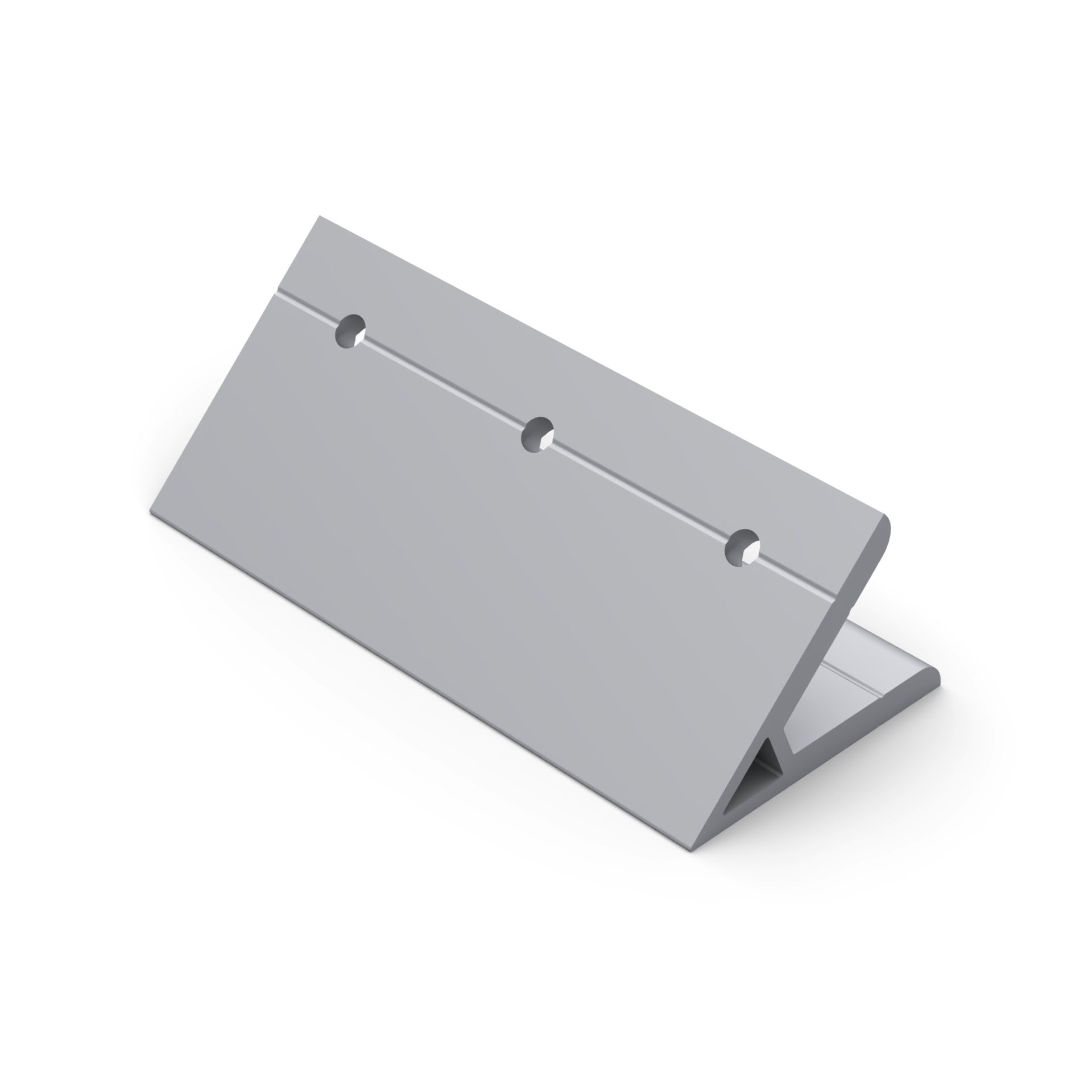

135S45A45 | Соединитель угловой 60x135, 45 градусов, серия 45

135S45A45 | Соединитель угловой 60x135, 45 градусов, серия 45 изображение 0
135S45A45 | Соединитель угловой 60x135, 45 градусов, серия 45 изображение 1
135S45A45 | Соединитель угловой 60x135, 45 градусов, серия 45 изображение 2
135S45A45 | Соединитель угловой 60x135, 45 градусов, серия 45 изображение 3
135S45A45 | Соединитель угловой 60x135, 45 градусов, серия 45 изображение 4
135S45A45 | Соединитель угловой 60x135, 45 градусов, серия 45 изображение 5
135S45A45 | Соединитель угловой 60x135, 45 градусов, серия 45 изображение 6
135S45A45 | Соединитель угловой 60x135, 45 градусов, серия 45 изображение 7
715.00 руб. от 1 шт.
( -2 % )
700.70 РУБ.
от 3 шт.
( -4 % )
686.40 РУБ.
от 15 шт.
( -6 % )
672.10 РУБ.
от 35 шт.
( -8 % )
657.80 РУБ.
от 70 шт.
( -10 % )
643.50 РУБ.
от 140 шт.
( -12 % )
629.20 РУБ.
от 210 шт.
добавить
выбрать цвет (+ 185 руб./шт.)
RAL3020
добавить
RAL2004
добавить
RAL1021
добавить
RAL6018
добавить
RAL6005
добавить
RAL5015
добавить
RAL5005
добавить
RAL7035
добавить
RAL7024
добавить
RAL9003
добавить
RAL9005
добавить
Наличие 135S45A45 | Соединитель угловой 60x135, 45 градусов, серия 45
ПОД
ЗАКАЗ
Калькулятор прогиба алюминиевого конструкционного профиля
КАЛЬКУЛЯТОР
ПРОГИБА ПРОФИЛЕЙ
Наличие 135S45A45 | Соединитель угловой 60x135, 45 градусов, серия 45
Товар отсутствует или в наличии недостаточно?
Срок под заказ: от 3 до 5 рабочих дней
Перейти к комплектам крепежей
Подобрать комплекты сопутствующих
крепежных элементов

Файлы для скачивания | чертежи | 3D-Модели

1. 135S45A45 | Соединитель угловой 60x135, 45 градусов, серия 45 (3D-модель).STEP
Скачать

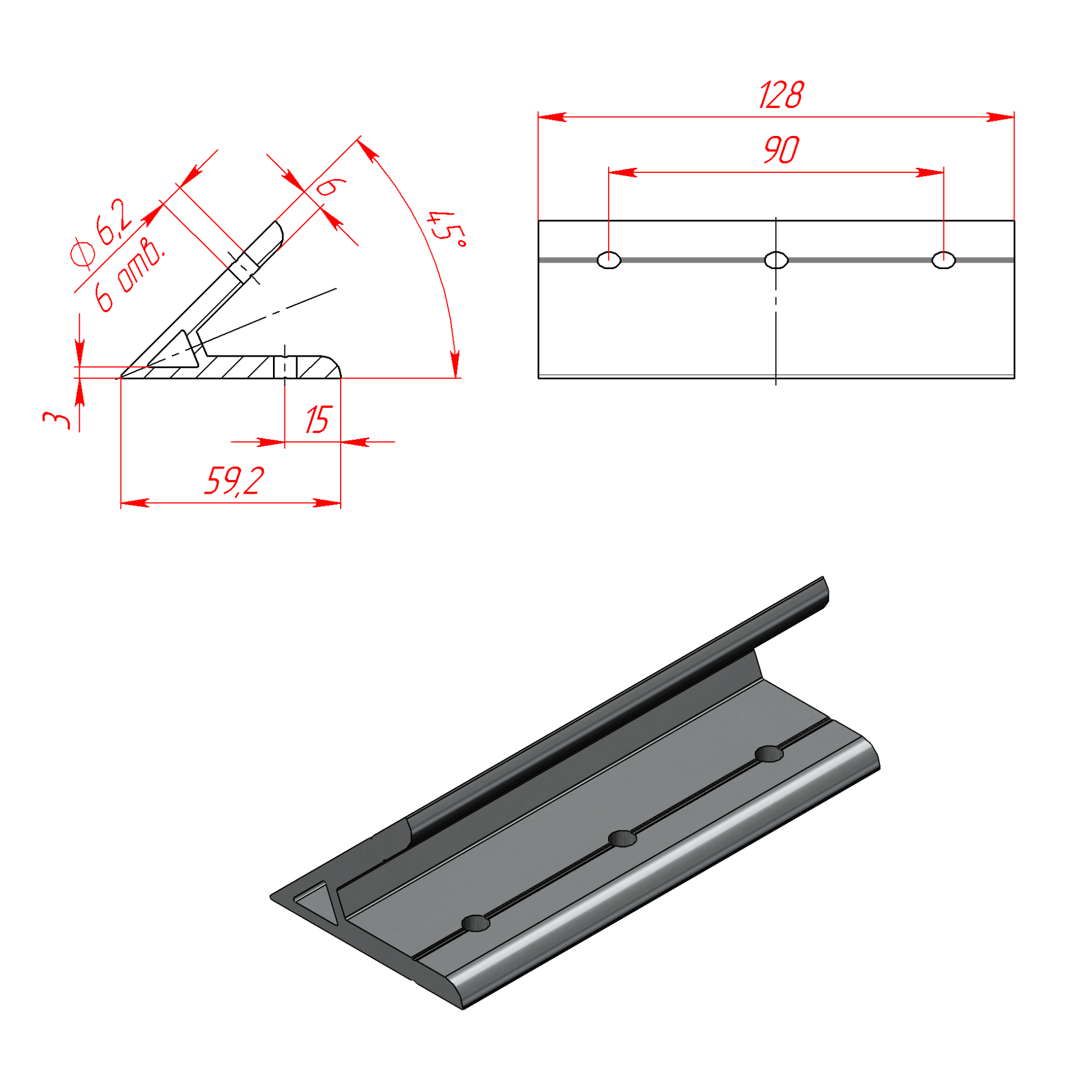

2. 135S45A45 | Соединитель угловой 60x135, 45 градусов, серия 45 (Чертеж).PDF
Скачать

Описание

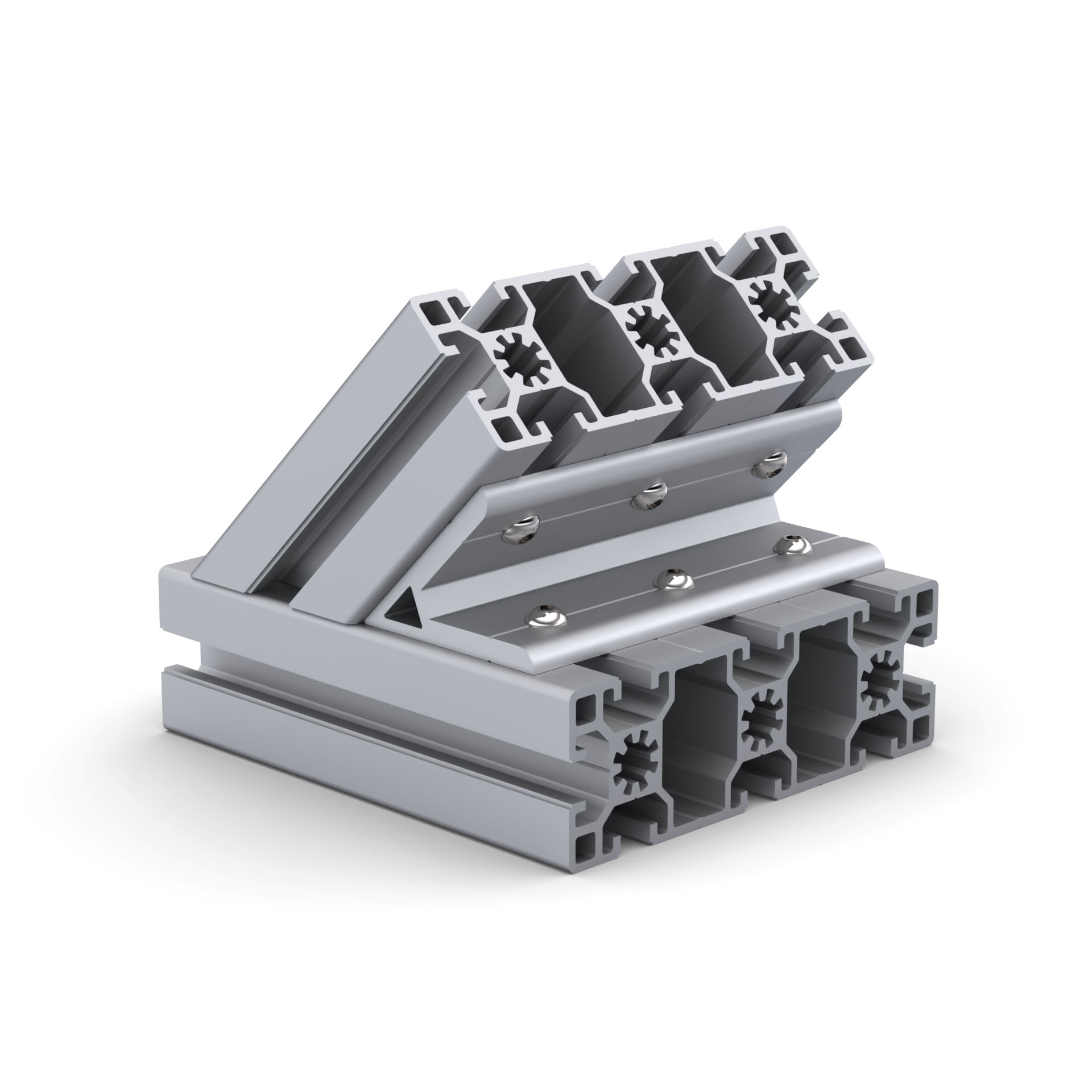

Соединитель 60×135 из сплава AlMgSi 6063 T6 стыкует конструкционные профили 45-й серии под углом 45°. Рассчитан на паз 10 мм и используется, когда нужен скошенный силовой узел.

Особенности:
  • Фиксированный угол 45° - задан точной геометрией детали;
  • Сплав AlMgSi 6063 T6 - жесткость при малой массе, стойкость к коррозии;
  • Базовое исполнение без покрытия - возможна порошковая окраска в цвета по каталогу RAL;
  • Быстрый монтаж - при сборке используются стандартные метизы.
Примеры использования:
  • Укосины и диагонали станочных рам, защитных ограждений и стеллажей;
  • Наклонные плоскости столов, лотков подачи и опор конвейерных линий;
  • Срезы кожухов, козырьков и корпусов;
  • Каркасы выставочных стендов и рабочих постов.

Характеристики

Артикул:
 135S45A45
ОКПД2:
 25.99.29.190
Страна производства:
 Россия
Серия профилей:
 с пазом 10 мм, серия 45
Угол:
 45
Материал:
 AlMgSi 6063 Т6
Покрытие:
 Без покрытия
Тип сырья:
 Первичное
Вес, кг:
 0.196
Цвет:
 Алюминий

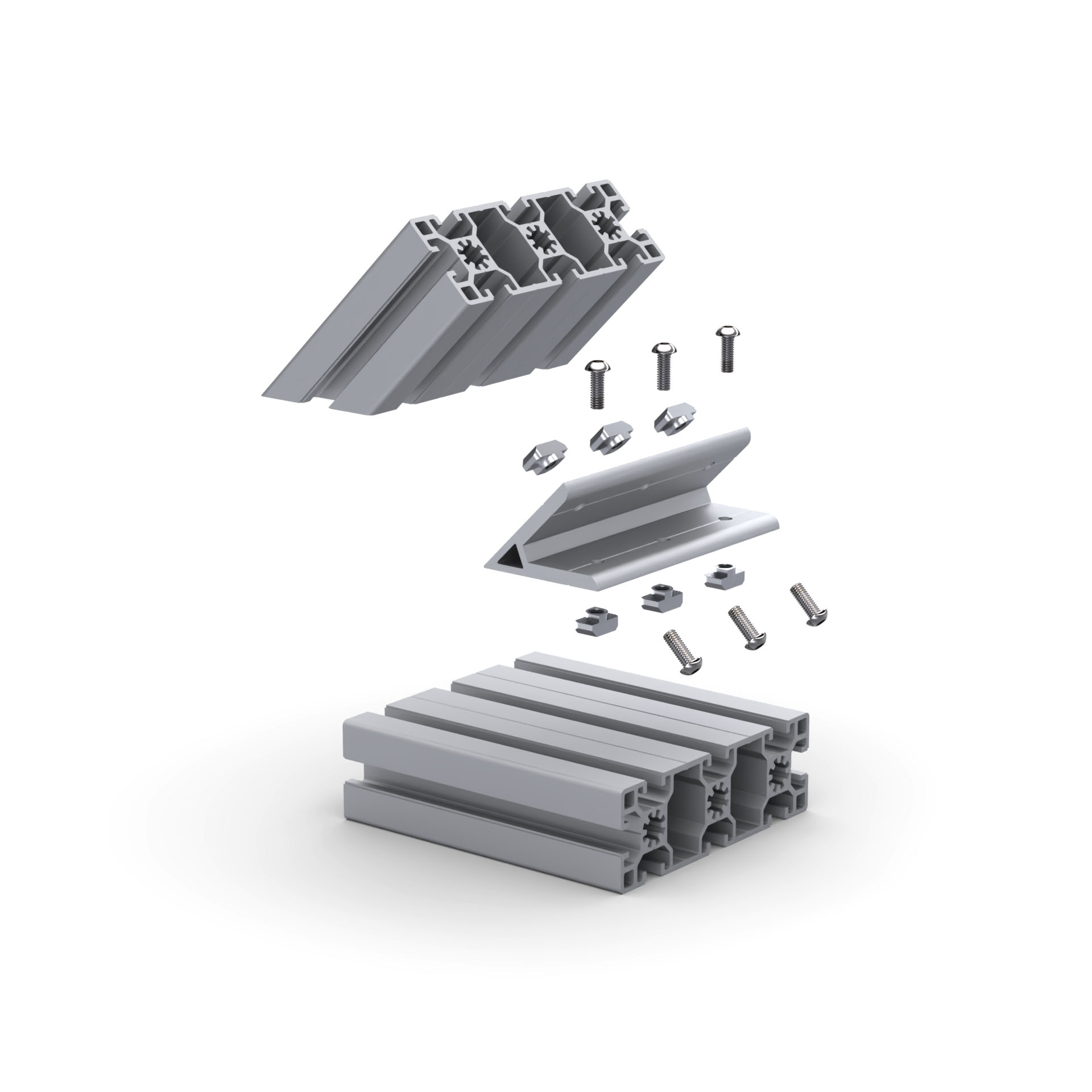

Комплекты сопутствующих крепежных элементов для арт. 135S45A45

▼
Для крепления к профилям серии 45 с пазом 10 мм
Вариант 1
▼
руб./комлпект.
1. Винт М6х16 ISO7380 (полусфера) кл. пр. 10.9 - 6 шт.
2. 5017 | Т-гайка, Паз 10, М6 - 6 шт.
добавить комплект
( в наличии )
6 шт.
+
6 шт.
Вариант 2
▼
руб./комлпект.
добавить комплект
( в наличии )
6 шт.
+
6 шт.
Вариант 3
▼
руб./комлпект.
добавить комплект
( в наличии )
6 шт.
+
6 шт.
Вариант 4
▼
руб./комлпект.
1. 1D07.A31A.01 | Т-болт M6x20 паз 10 - 6 шт.
2. Гайка с фланцем М6 DIN6923 - 6 шт.
добавить комплект
( в наличии )
6 шт.
+
6 шт.
