Комплект пластин для сборки шарнирного соединения, серия 45

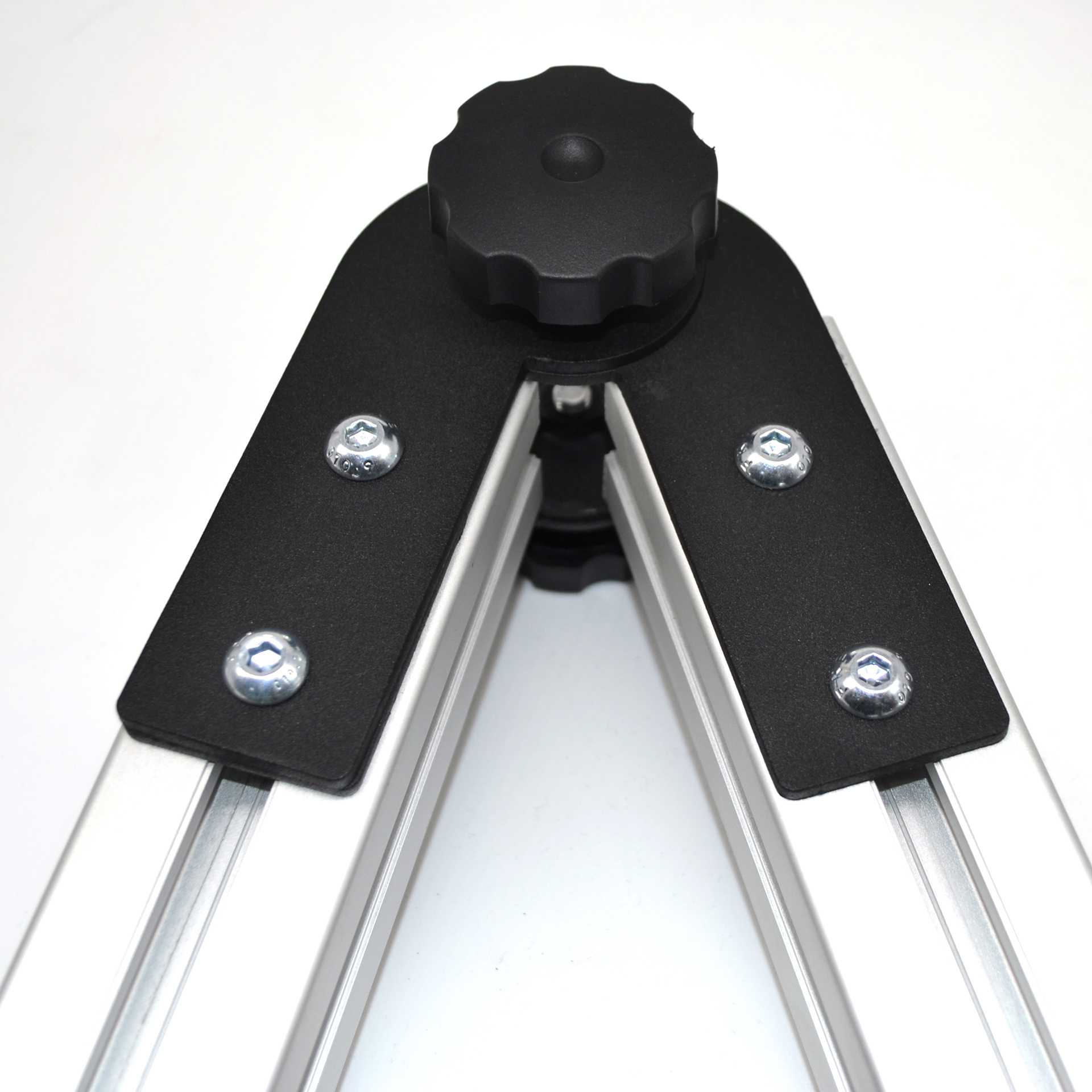

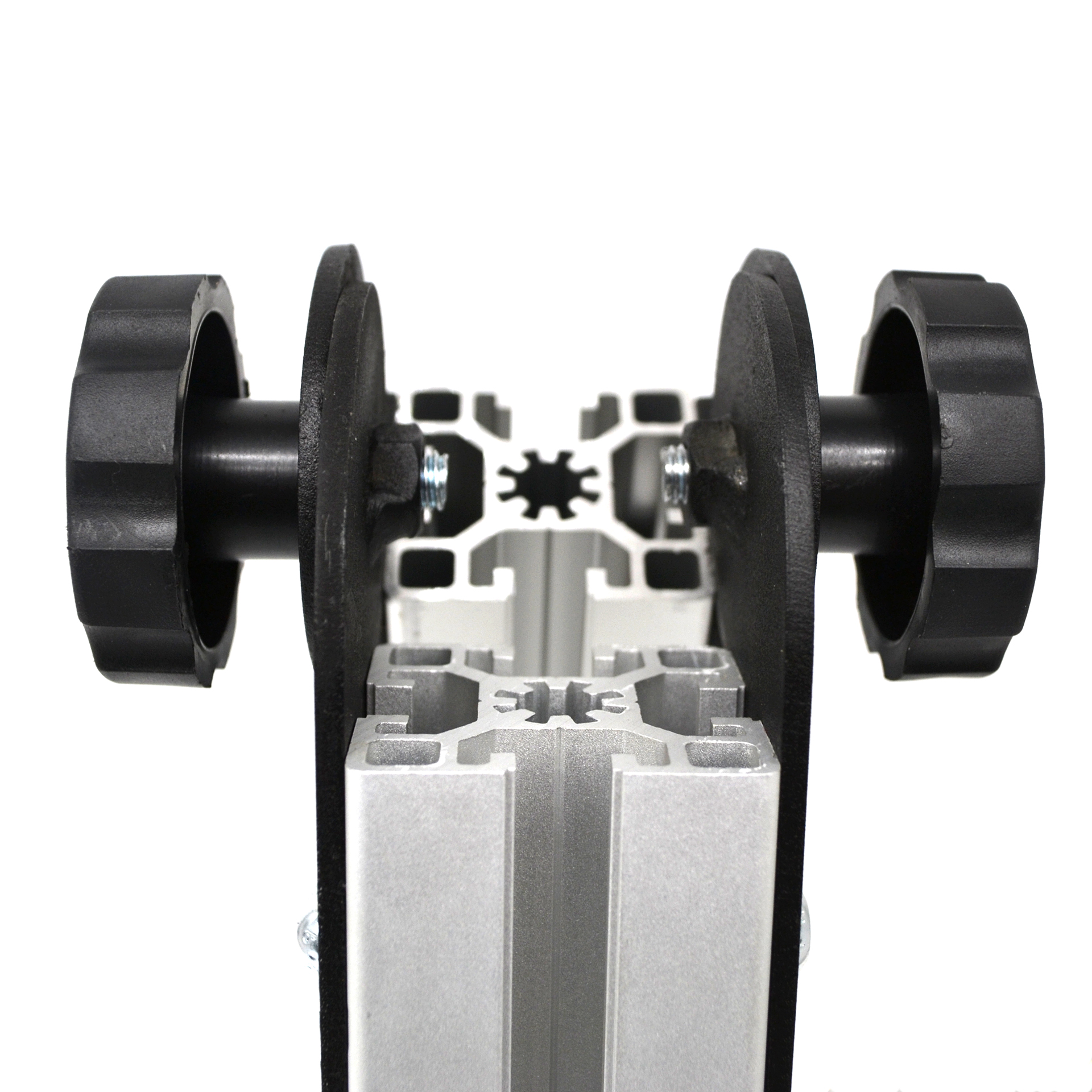

Шарнирный соединитель для профиля 45х45 в сборе

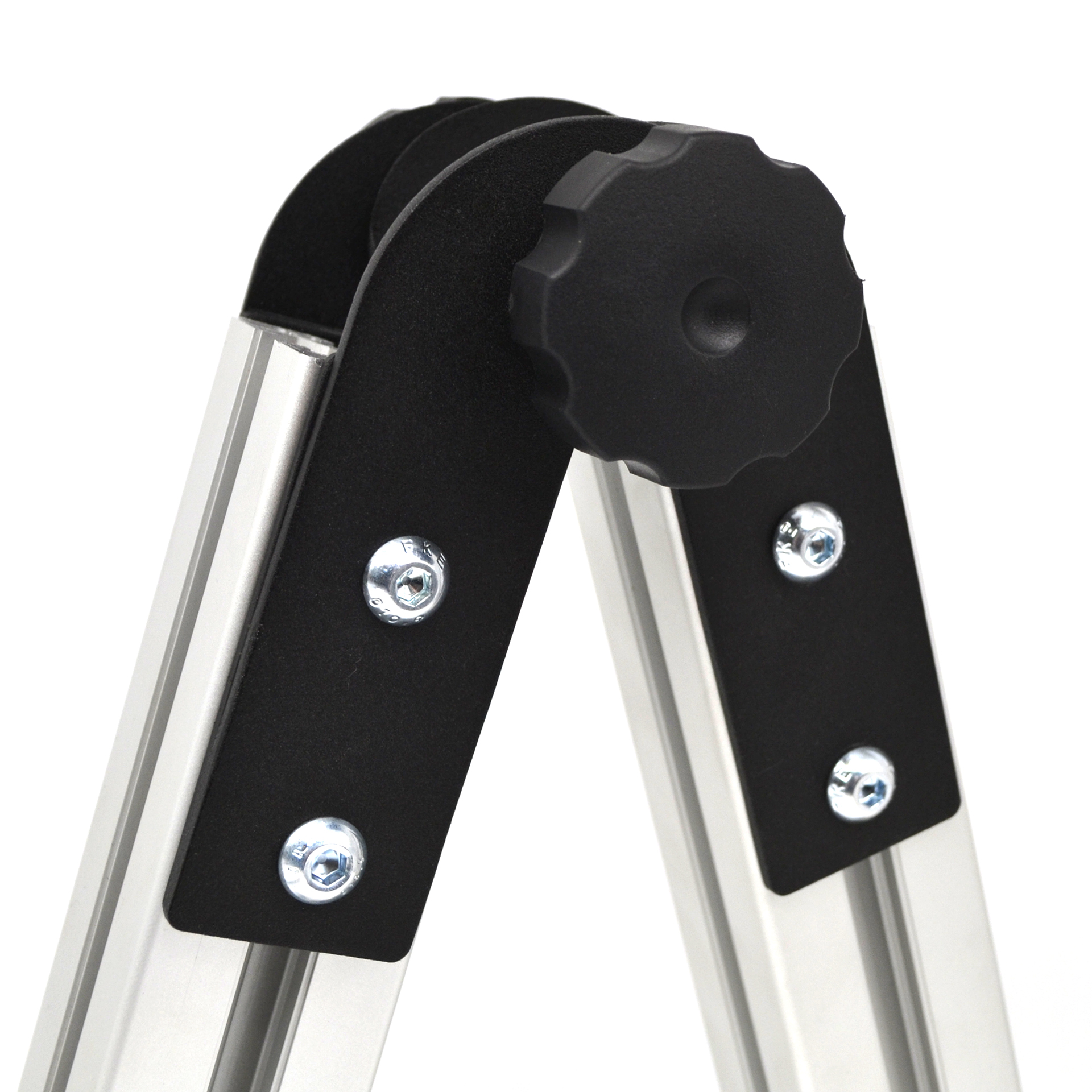

Поворотное соединение для профиля 45х45 в сборе

Чертёж пластины для сборки соединения 4545180

755.00 руб. от 1 шт.

( -5 % )	717.25 РУБ.	от 10 шт.
( -8 % )	694.60 РУБ.	от 50 шт.
( -12 % )	664.40 РУБ.	от 100 шт.

Количество

добавить

ПОД
ЗАКАЗ

КАЛЬКУЛЯТОР
ПРОГИБА ПРОФИЛЕЙ

Видео о товаре:

Просмотреть ▼

Описание

Пластины для сборки поворотного шарнирного соединения с использованием профилей 45х45. Собранный шарнир допускает поворот до 180 градусов с возможностью фиксации при помощи фиксатора D50M8H15 (не входит в комплект поставки).

Загрузить:

- 3D-модель (4545180.step)

- Чертёж (4545180.pdf)

Не забудьте купить комплект крепежа к шарнирному соединителю:

1. Комплект сухарей в соответствии с необходимым пазом профиля (для паза 8 мм 5071 либо 5071AL, для паза 10 мм 5074 либо 5074AL) - 8 шт.

2. Винт М8х16 DIN912 либо Винт М8х16 ISO7380 - 8 шт.

3. Фиксатор М8х15 D50M8H15 - 2 шт.

Характеристики

Артикул:	4545180
Профили:	с пазом 8 мм, серия 40
Материал:	Сталь 3 мм + порошковая покраска
Вес, кг:	1.03
