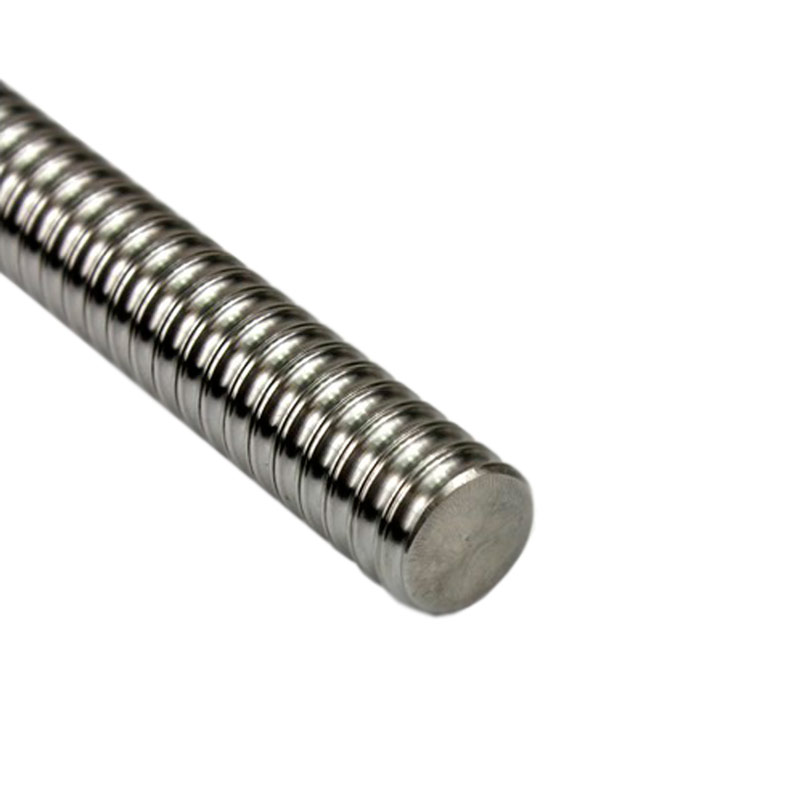

BS-1610 | Винт ШВП диаметр 16 мм, шаг 10 мм

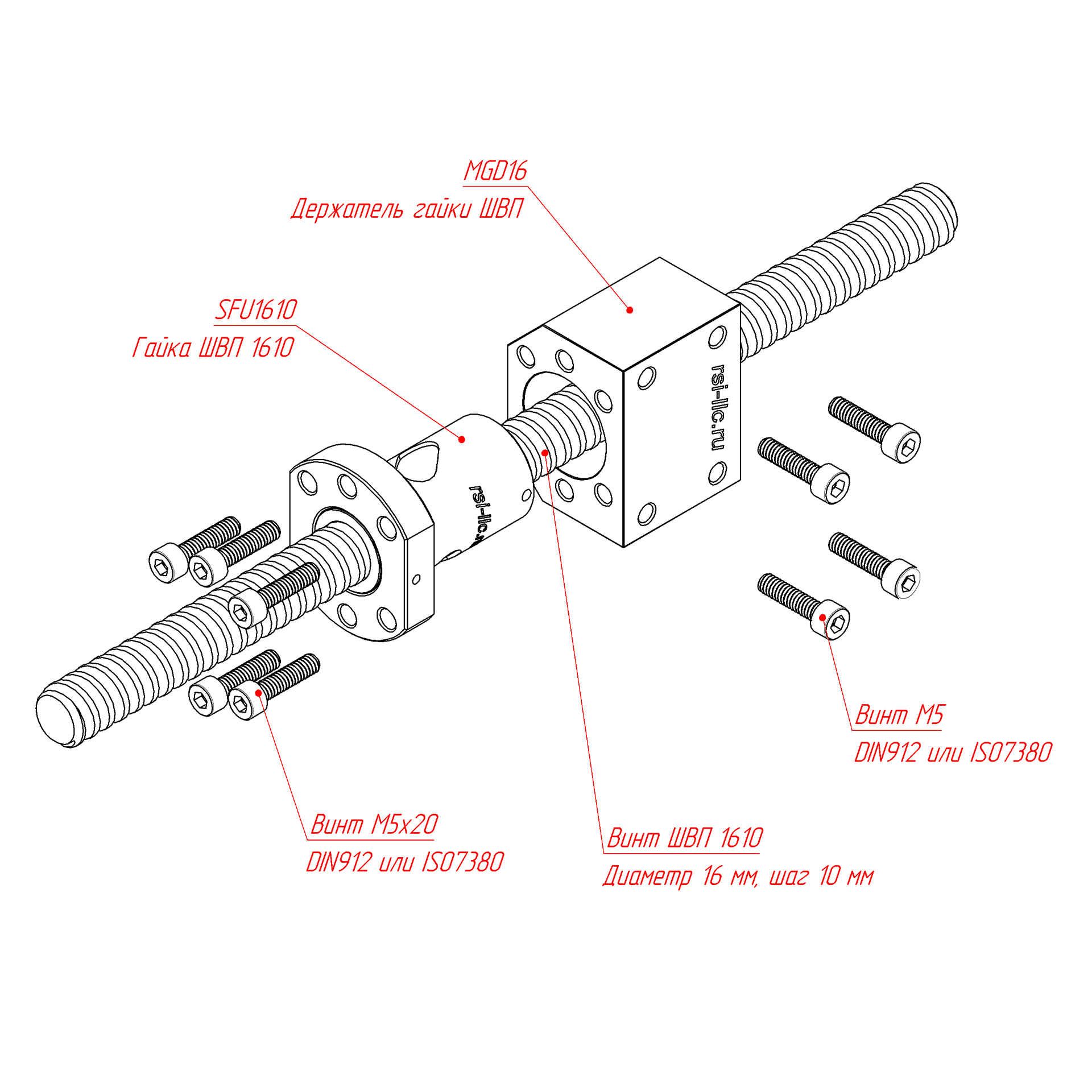

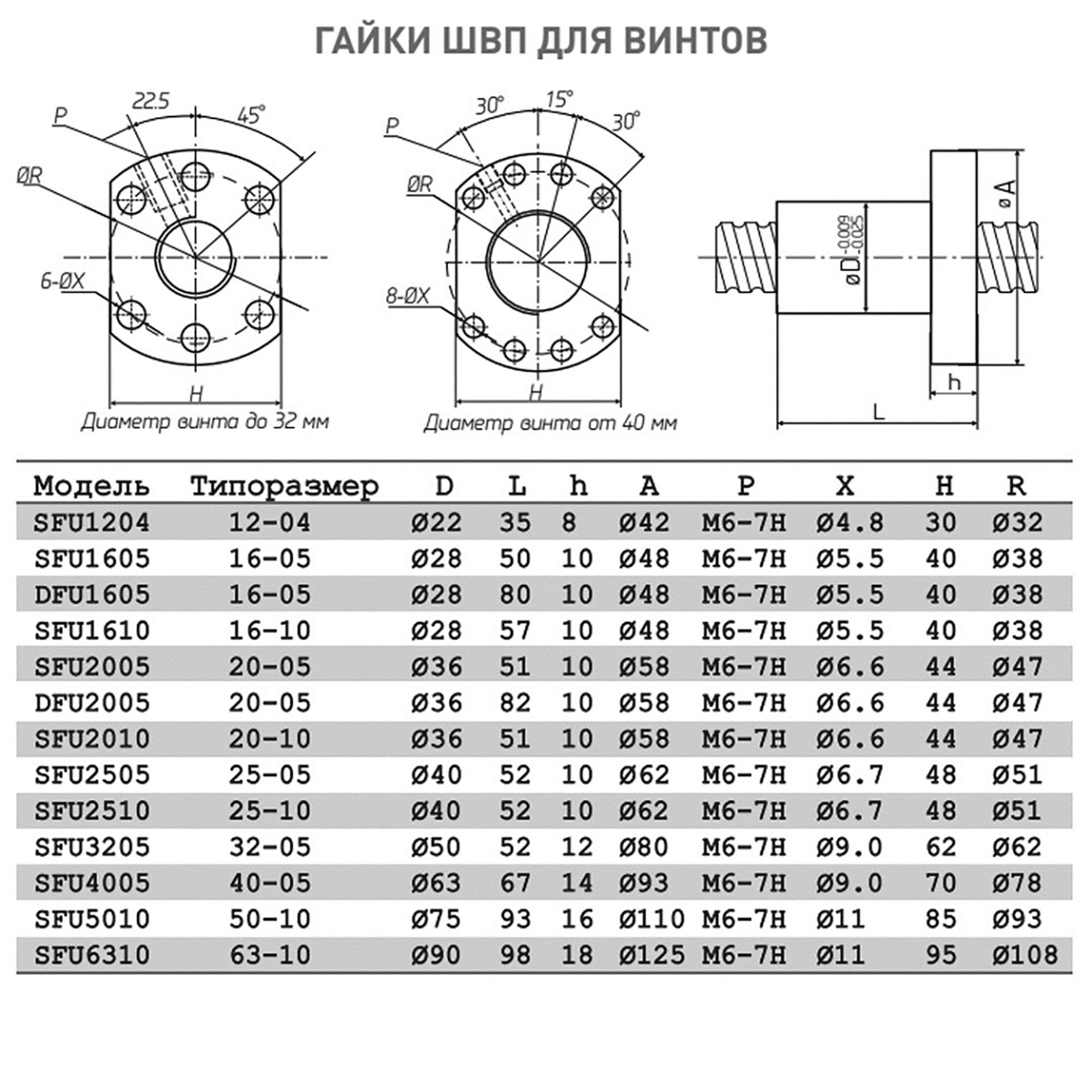

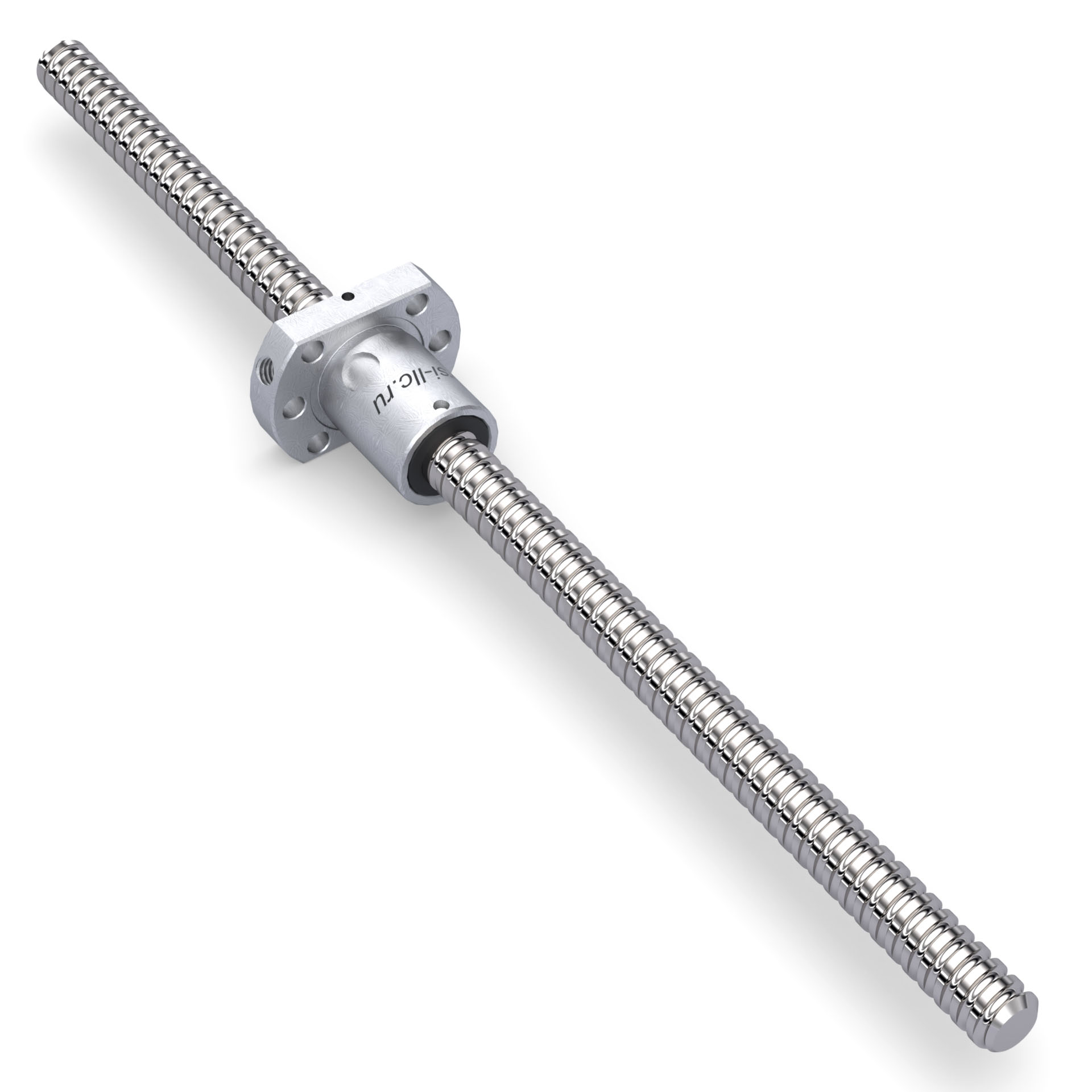

Винт ШВП 1610 – ходовой винт шарико-винтовой передачи диаметром 16 мм с шагом 10 мм. За один оборот гайка проходит вдвое больше, чем у 1605 – это «скоростная» конфигурация для осей быстрого перемещения. Двухзаходная накатанная резьба: две параллельные винтовые линии на профиле дают суммарный шаг 10 мм. Диаметр шариков 3,175 мм. Работает только с гайкой SFU1610 – фланец по DIN 69051 B, посадочные размеры совпадают с SFU1605 (удобно при унификации оснастки).

---

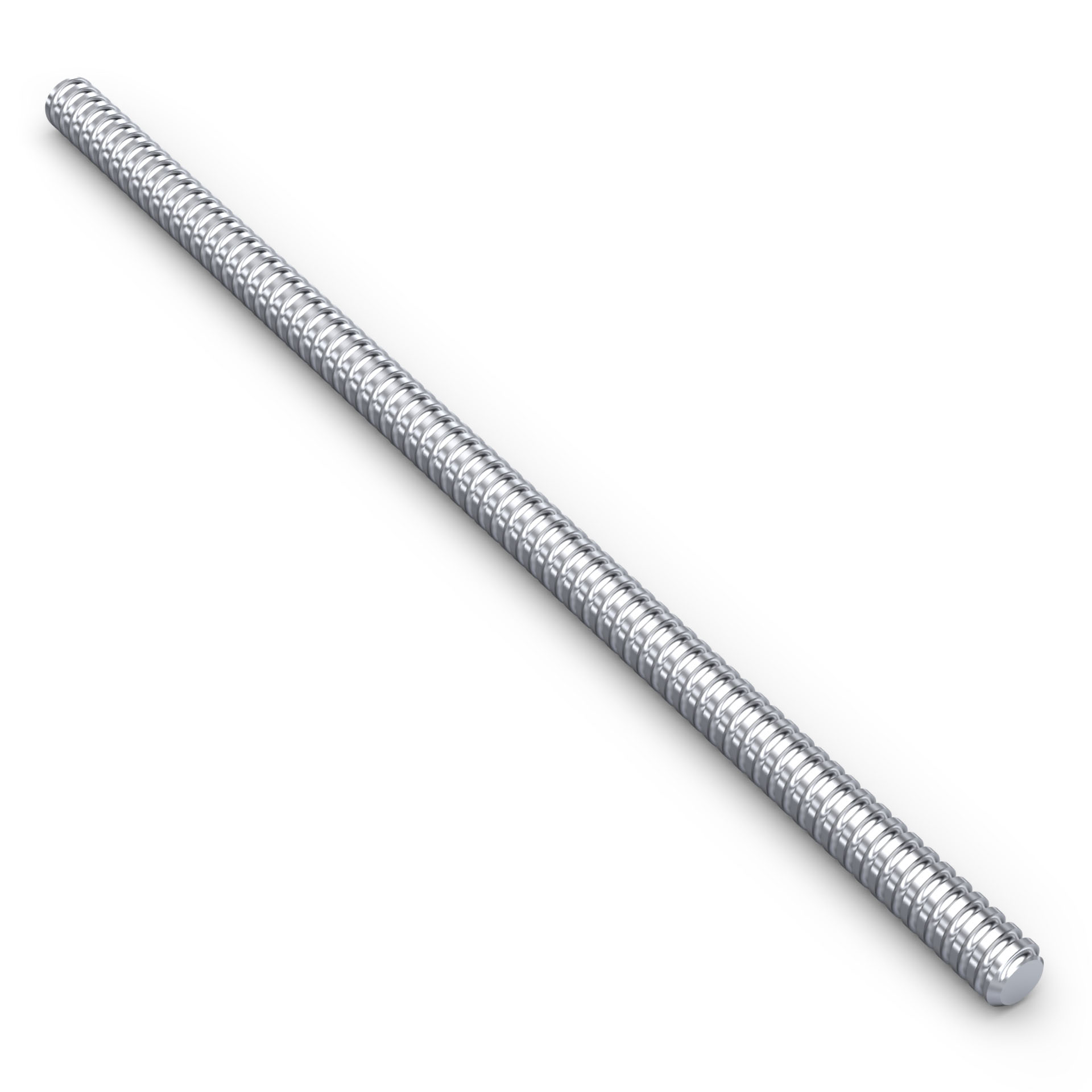

Продается отрезками, кратными 1000 мм, без токарной обработки концов.
Рез осуществляется абразивной отрезной пилой, вследствие чего: Точность реза составляет ±5мм. Кроме этого, заказанная длина может быть на 10 мм короче (толщина диска + биение отрезной пилы). Угол реза в 90 градусов не гарантируется. На концах возможны цвета побежалости. Просьба учитывать эти условия при заказе продукции. Для получения большей точности предусмотрите соответствующий припуск в заявке для последующей самостоятельной обработки в точный размер.
