TRH35 | Профильная рельсовая направляющая 35 мм

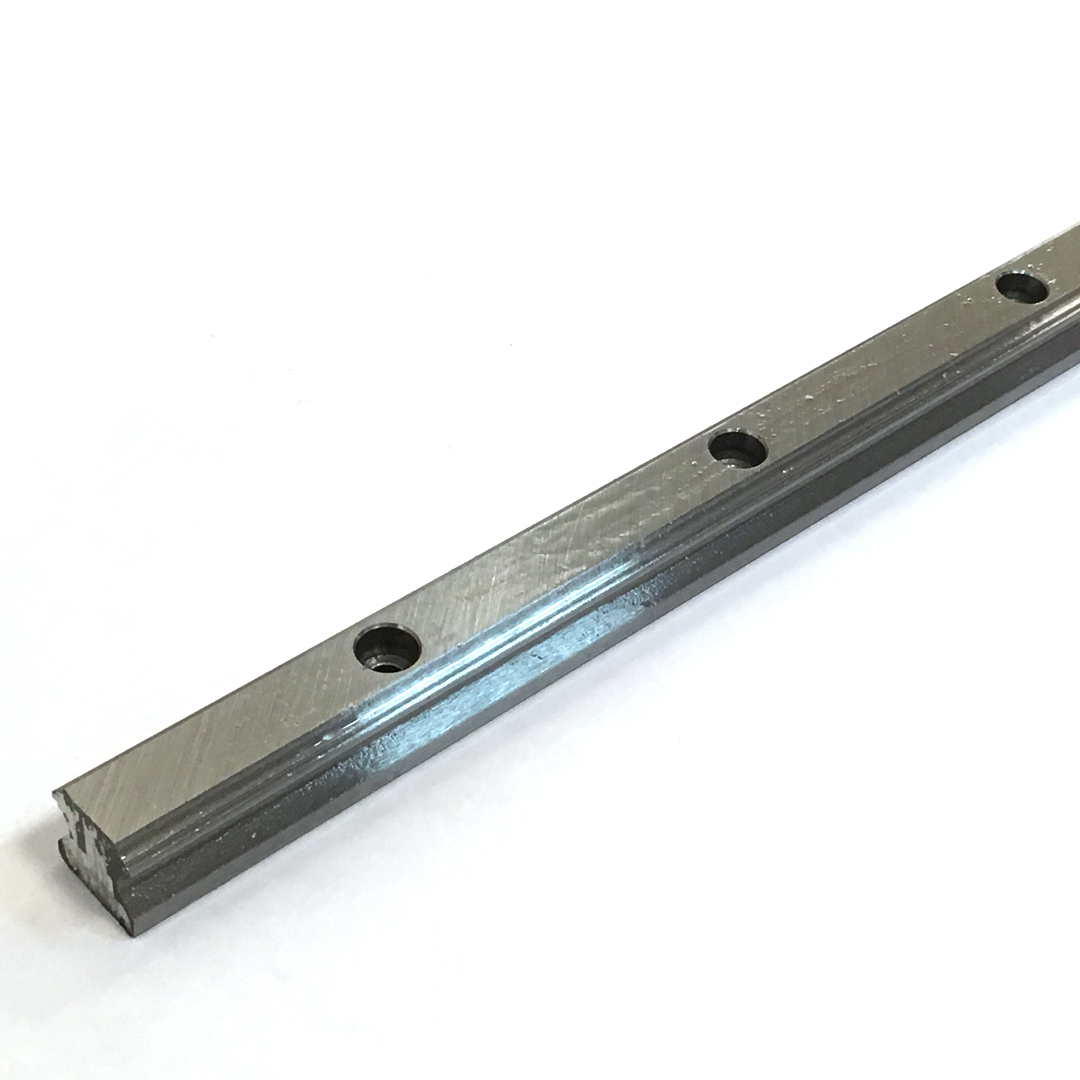

Рельс профильный типоразмера 35 мм TRH35 / HGH35

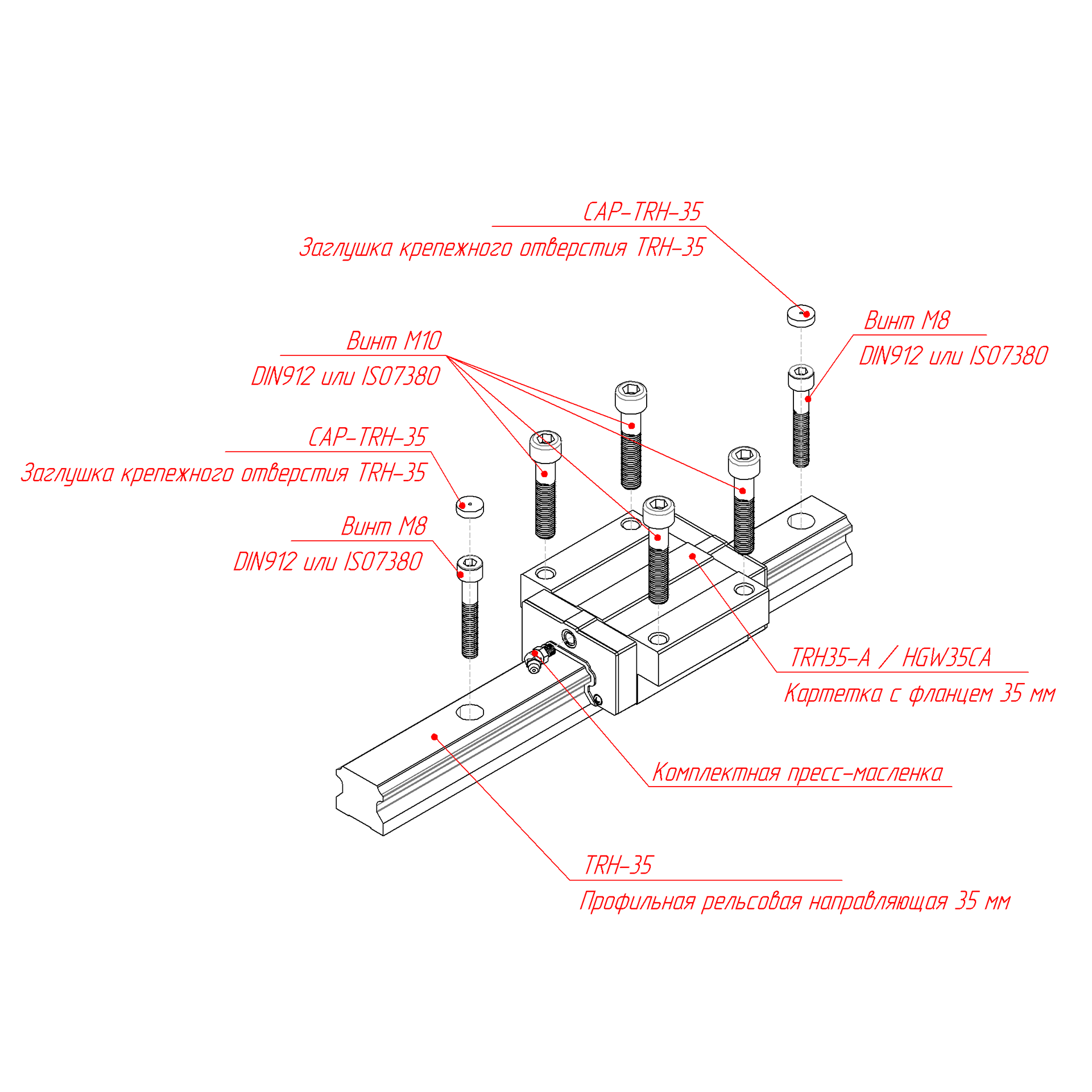

Установка каретки с фланцем на профильный рельс TRH35

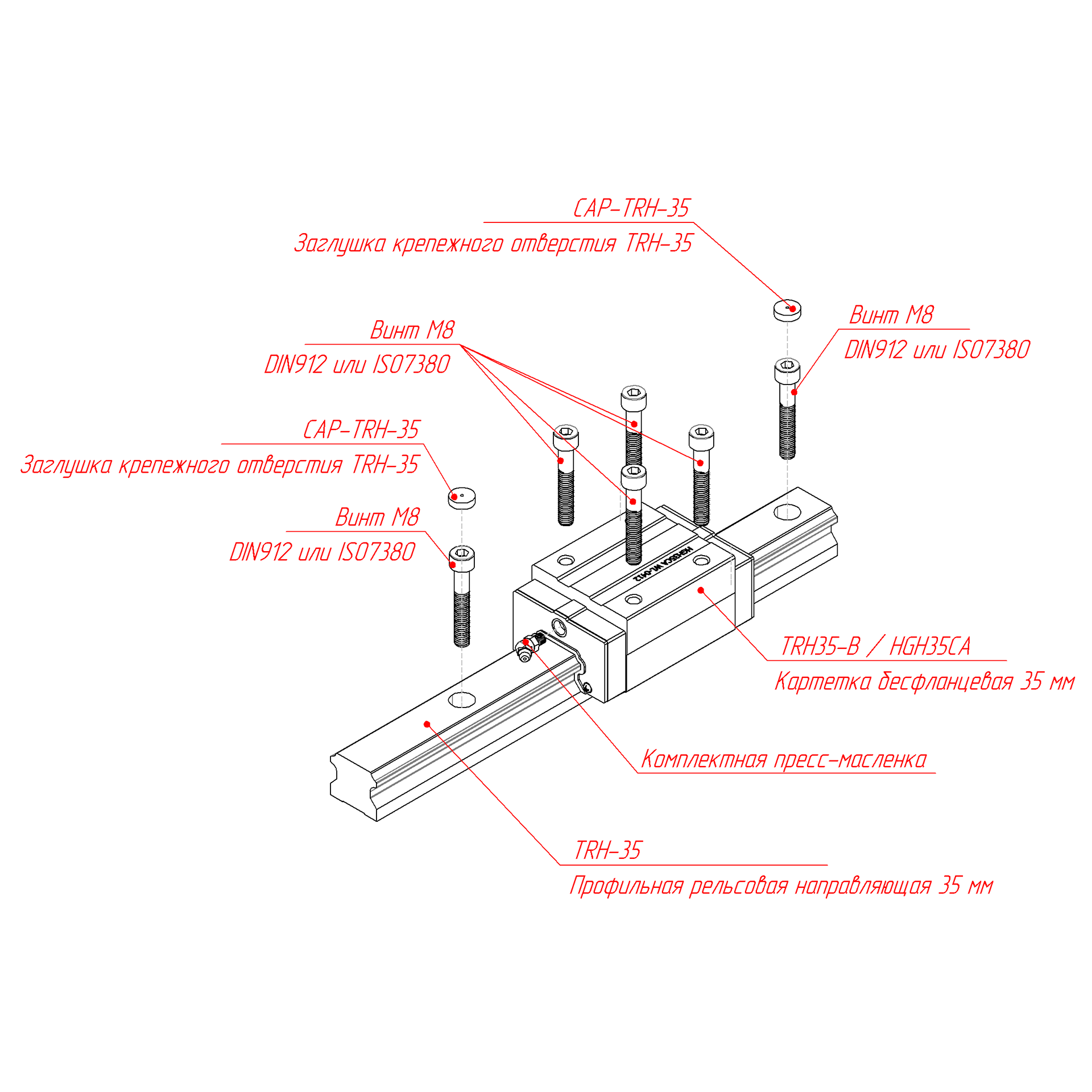

Схема установки бесфланцевой каретки на профильный рельс THR35

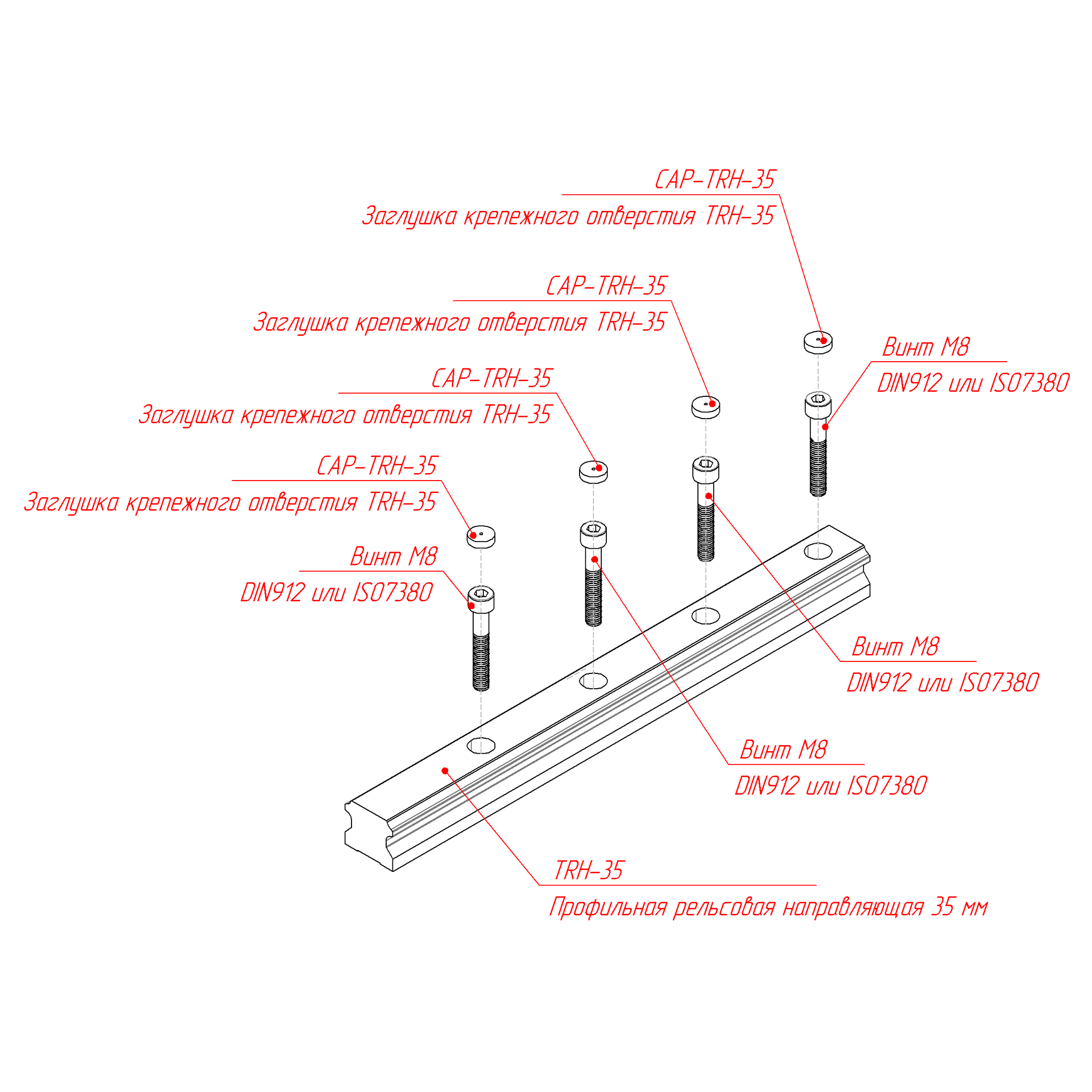

Установка профильной рельсы TRH35 винтами с профильными заглушками
8 750.00 руб. от 1 м.
( -3 % )
8 487.50 РУБ.
от 10 м.
( -6 % )
8 225.00 РУБ.
от 25 м.
( -10 % )
7 875.00 РУБ.
от 50 м.
( -12 % )
7 700.00 РУБ.
от 100 м.
RSI
Купить целыми хлыстами без распила:
Выберите длину
Кол-во отрезков
добавить
Наличие TRH35 | Профильная рельсовая направляющая 35 мм
НА СКЛАДЕ
≈ 50 м.
Калькулятор прогиба алюминиевого конструкционного профиля
КАЛЬКУЛЯТОР
ПРОГИБА ПРОФИЛЕЙ

Добавьте необходимые отрезки и рассчитайте карту распила

мм.
—
+
шт.
мм.
—
+
шт.
мм.
—
+
шт.
мм.
—
+
шт.
мм.
—
+
шт.
Цена 1 реза ( для арт. TRH35 ): 100 руб.
Ширина реза: 5 мм.
Кратность продажи: 2000 мм
Минимальная длина ликвидного остатка: 2000 мм
Торцевать перед распилом ( – 80 мм) ≈ по 40 мм с каждого края.
Актуально для анодированных профилей, с целью удаления контактных пятен
Ошибка! Укажите длину хотя бы одного отрезка!

Описание

Стальной профильный рельс он же  направляющая для станка с ЧПУ, и прочих точных систем линейных перемещений.
Типоразмер 35 мм.
Рельс TRH35 полностью аналогичен по размерам рельсам Hiwin HGR35.
Продается отрезками кратными 2000 мм.
Рез осуществляется абразивной отрезной пилой, в следствие чего:
Точность реза составляет ±5мм. Кроме этого, заказанная длина может быть на 10 мм короче (толщина диска + биение отрезной пилы). Угол реза в 90 градусов не гарантируется. На концах возможны цвета побежалости, расстояние от концов до отверстий также не регламентируется. Просьба учитывать эти условия при заказе продукции.
Для получение большей точности предусмотрите соответствующий припуск в заявке, для последующей самостоятельно обработки в точный размер.
Загрузить:

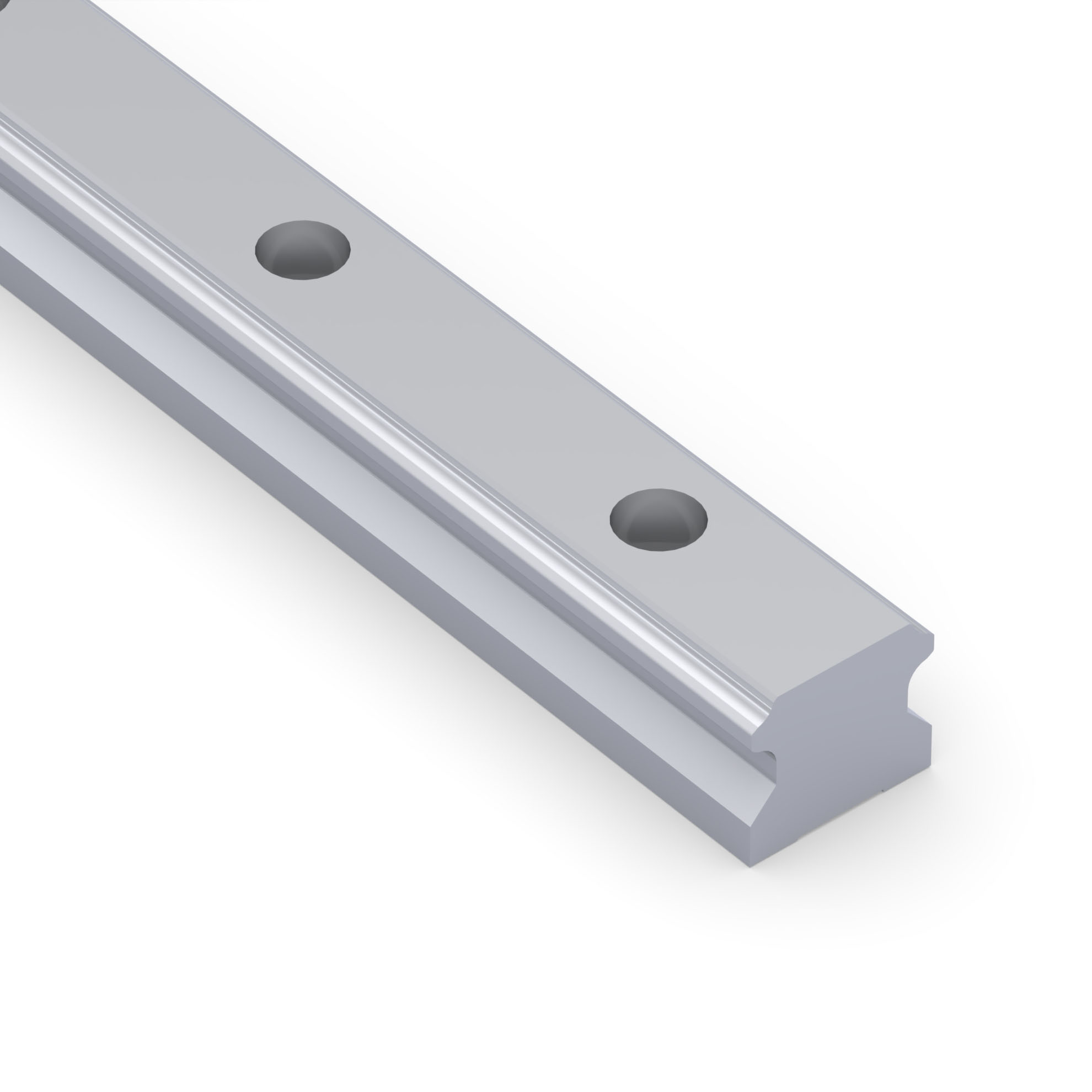

3D модель (TRH35_RAIL.ZIP)
trh35 рельс с кареткой без фланца

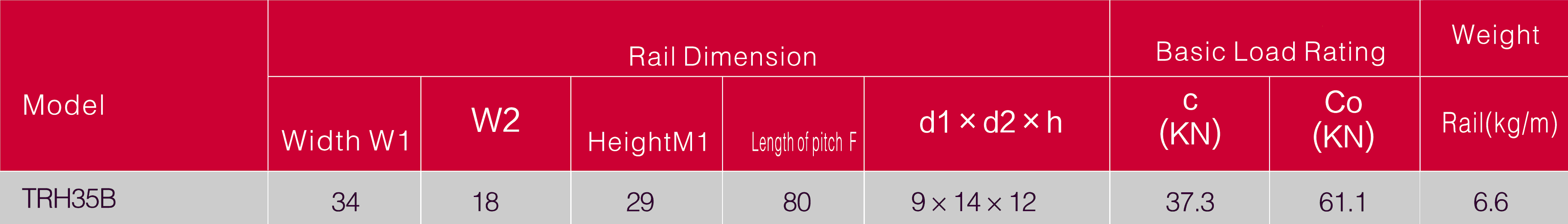

trh35B таблица с характеристиками

trh-35A чертеж с кареткой с фланцем

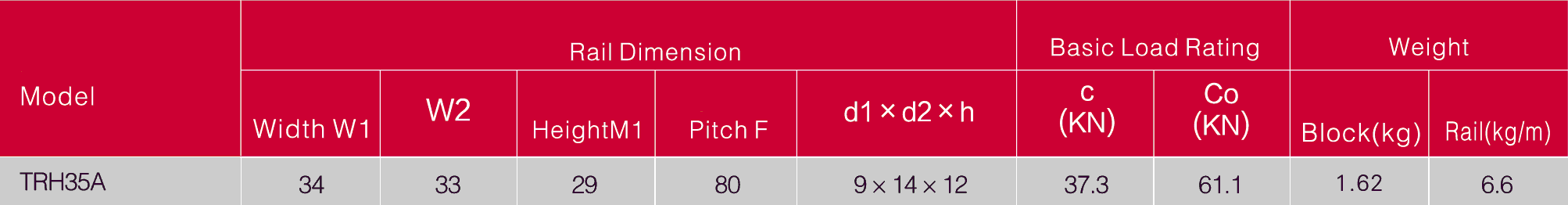

trh-35A таблица характеристиками с рельсом

Характеристики

Артикул:
 TRH35
Длина профиля(макс), мм:
 4000
Вес, кг/м:
 6,6
