RSI - соединитель для паза 6 мм, профили 20х20

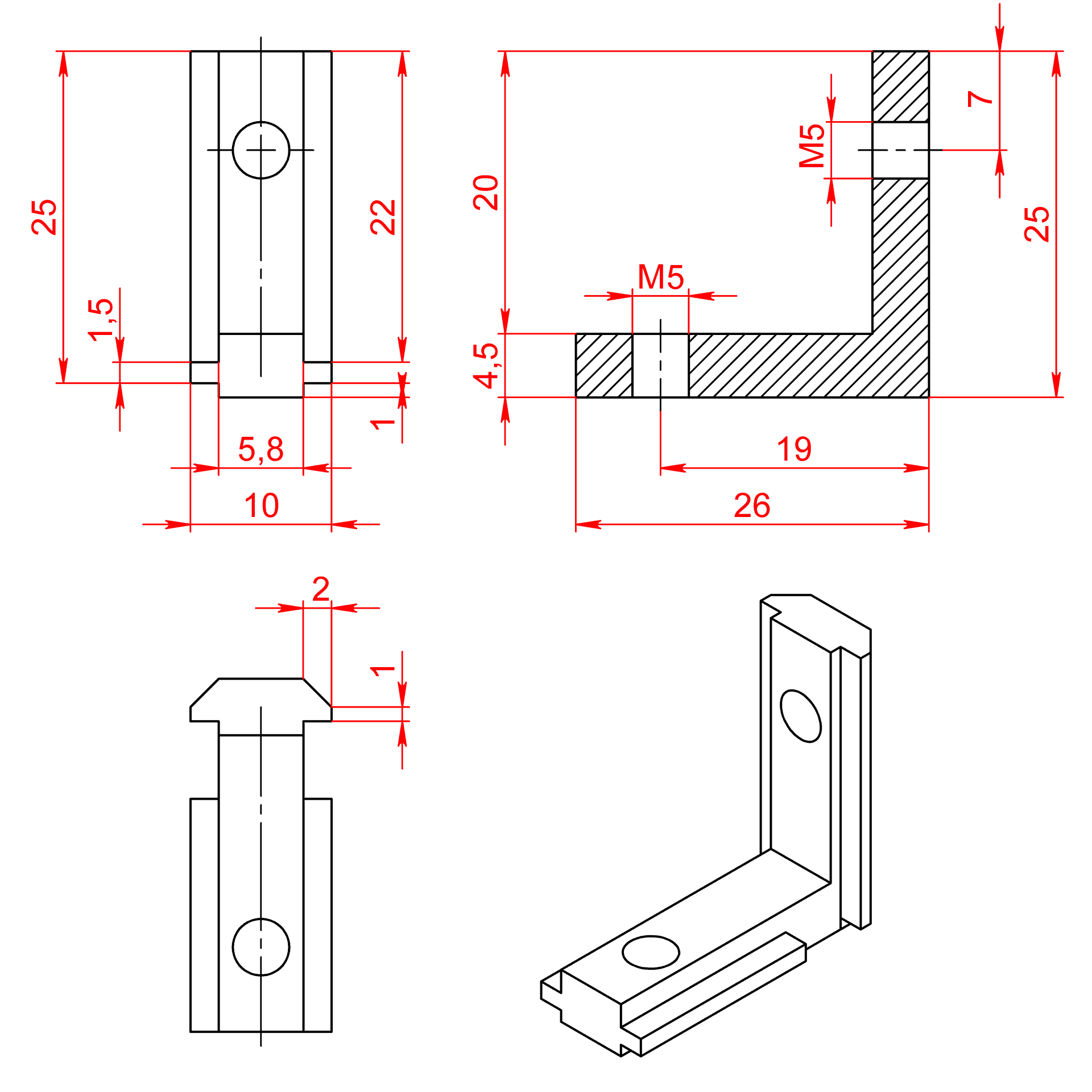

Чертеж внутреннего углового соединителя к профилям с пазом 6 мм
Соединитель, 90 градусов, профили 20х20 и 20х40, с пазом 6 мм
Внутренний соединитель к алюминиевым профилям 20х20 и 20х40

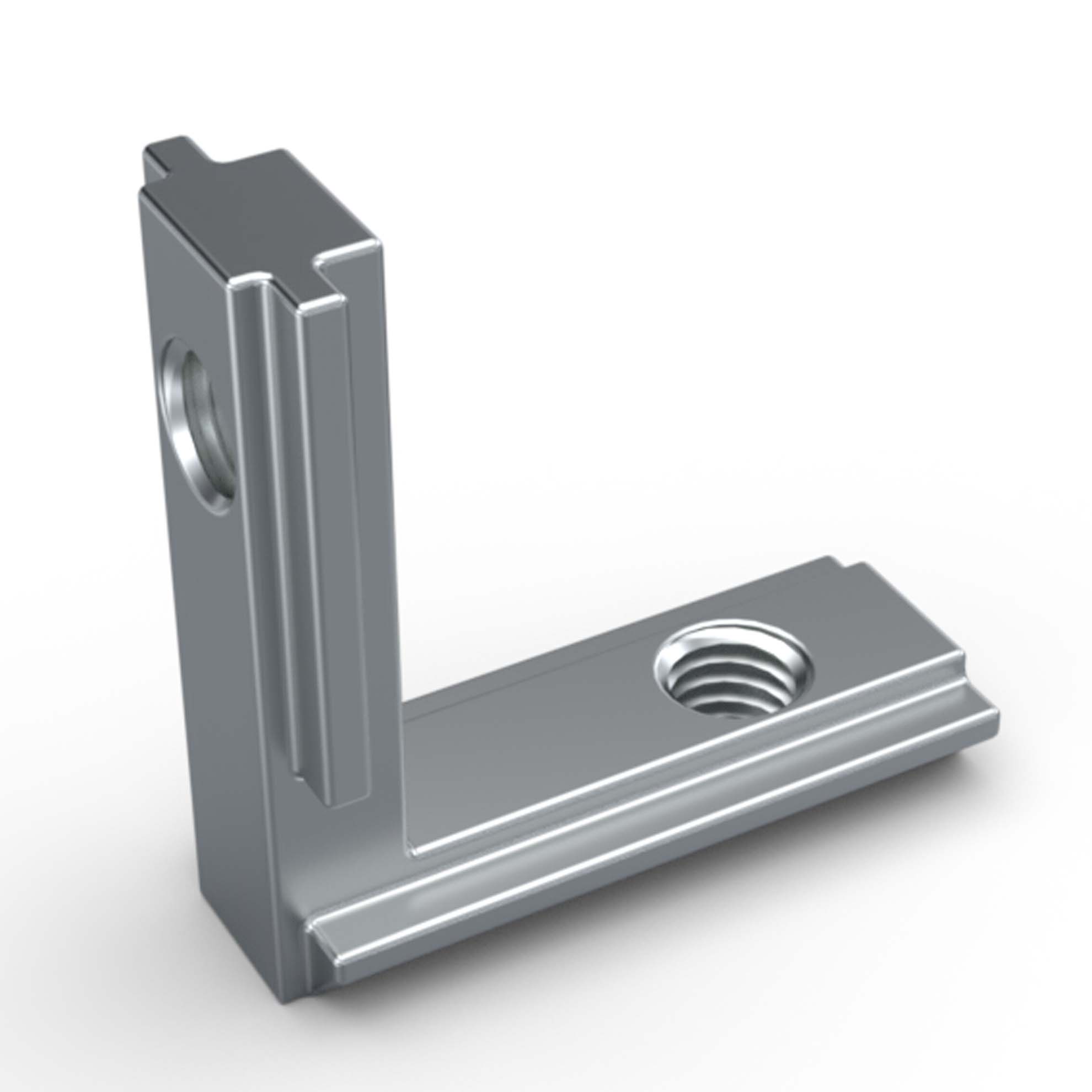

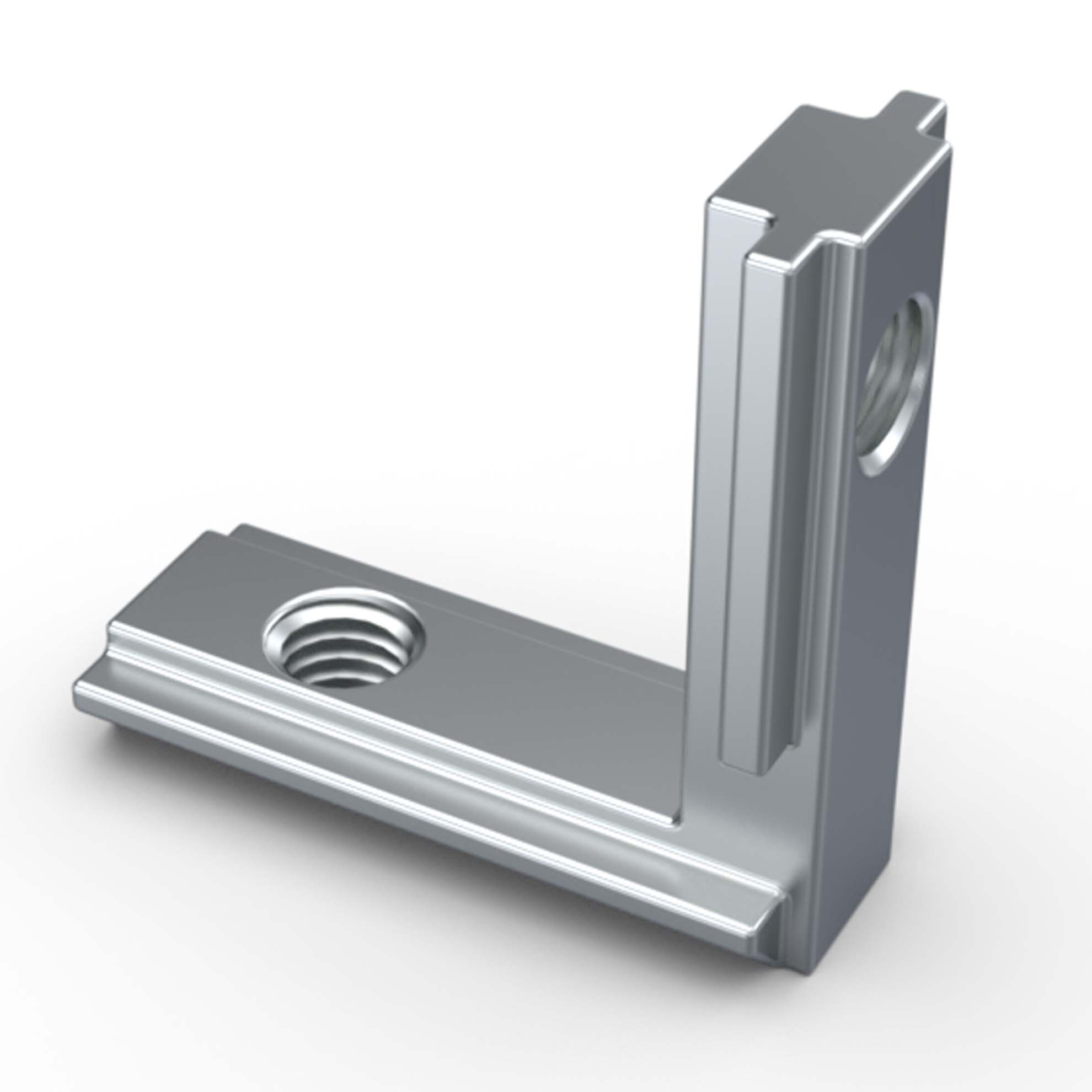

арт. 2004 внутренний угловой соединитель к профилям 20х20 с пазом 6 мм вид 1

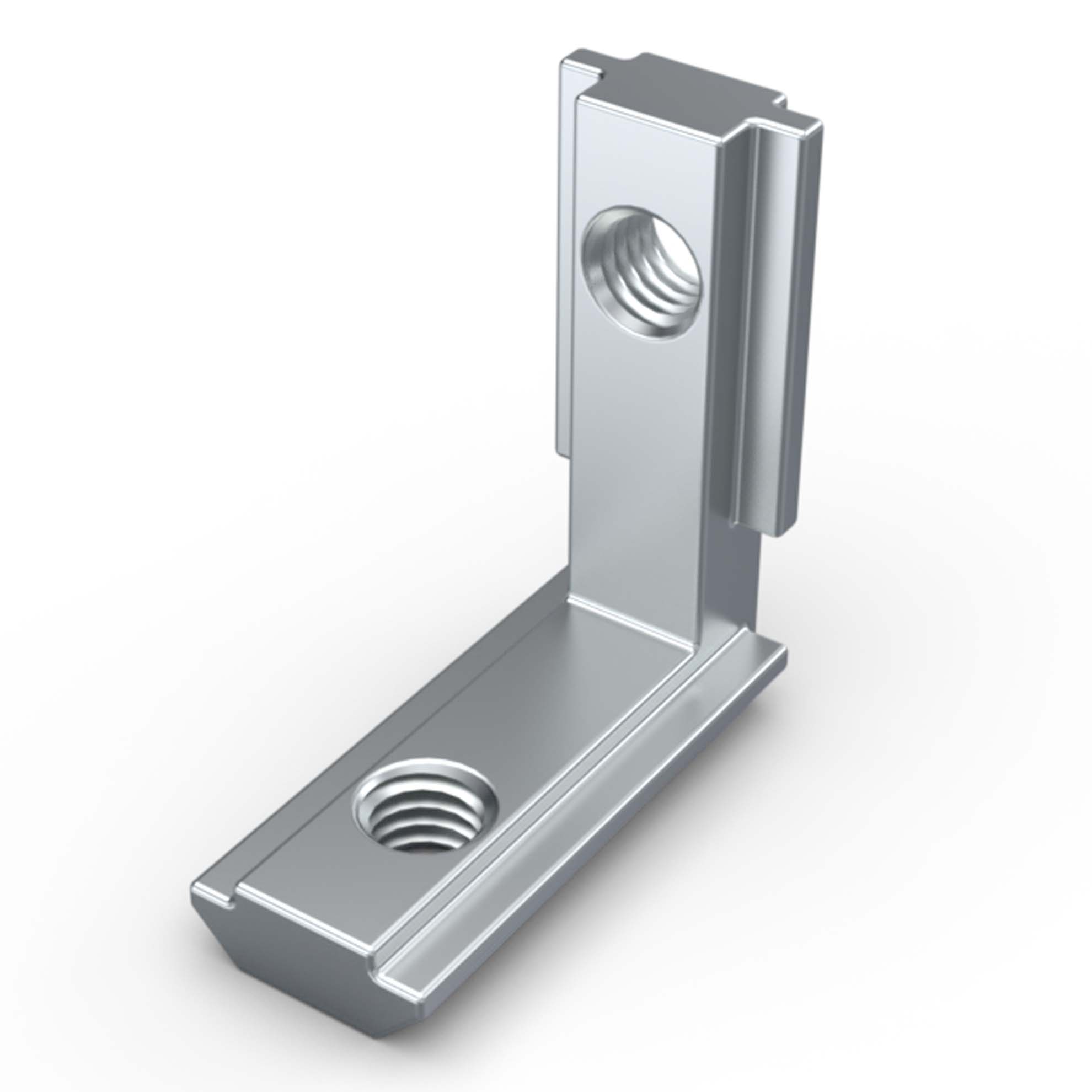

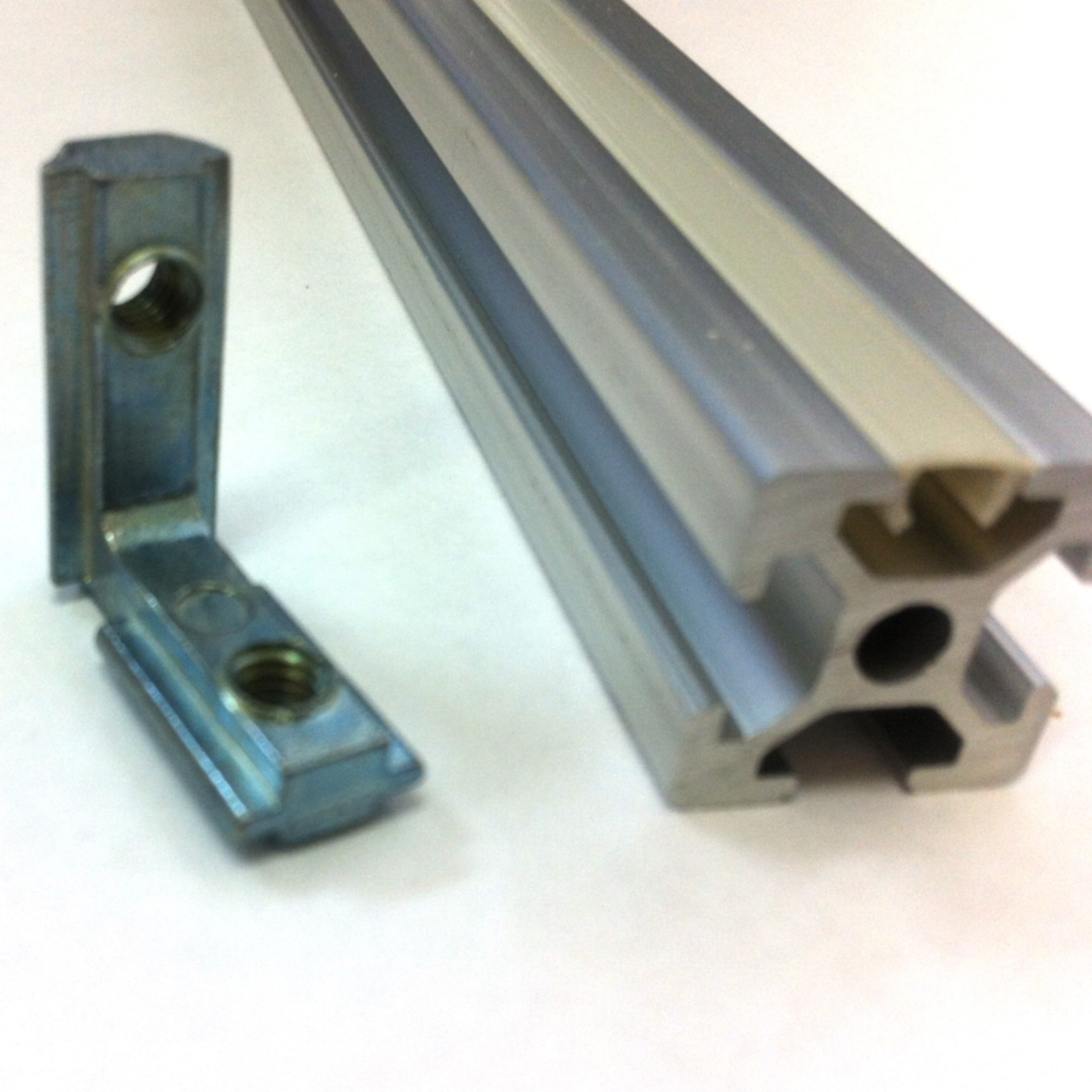

арт. 2004 внутренний угловой соединитель к профилям 20х20 с пазом 6 мм вид 2

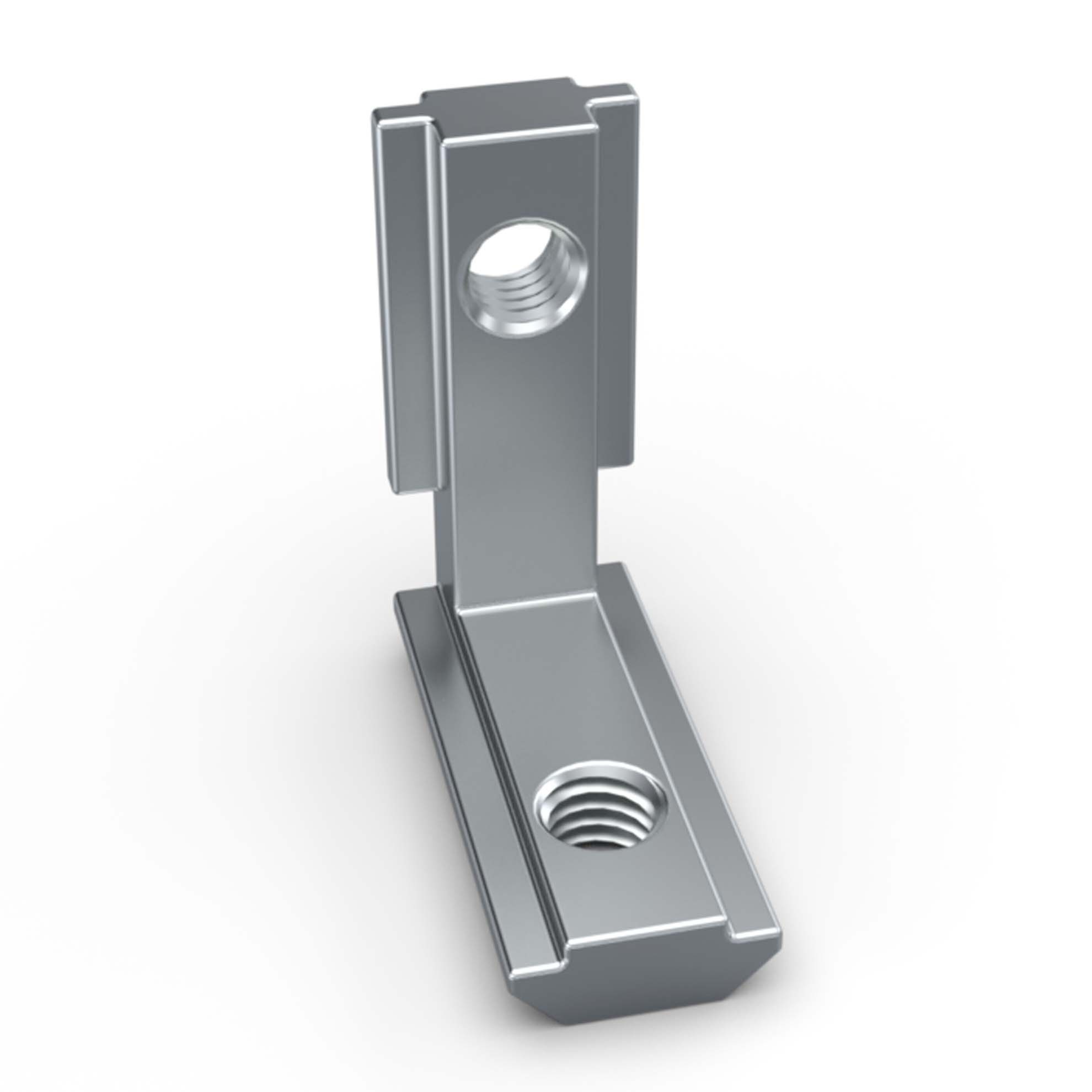

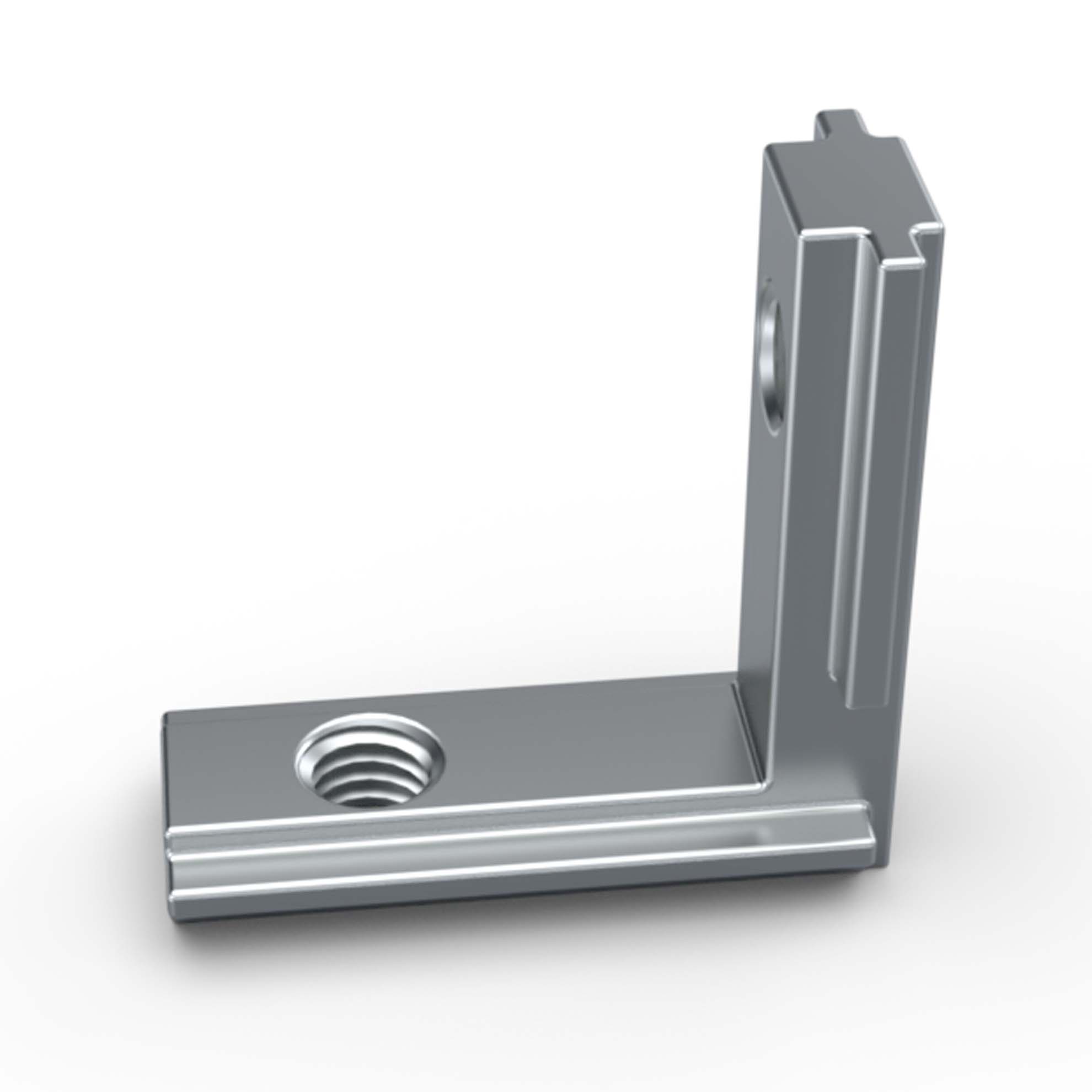

арт. 2004 внутренний угловой соединитель к профилям 20х20 с пазом 6 мм вид 3

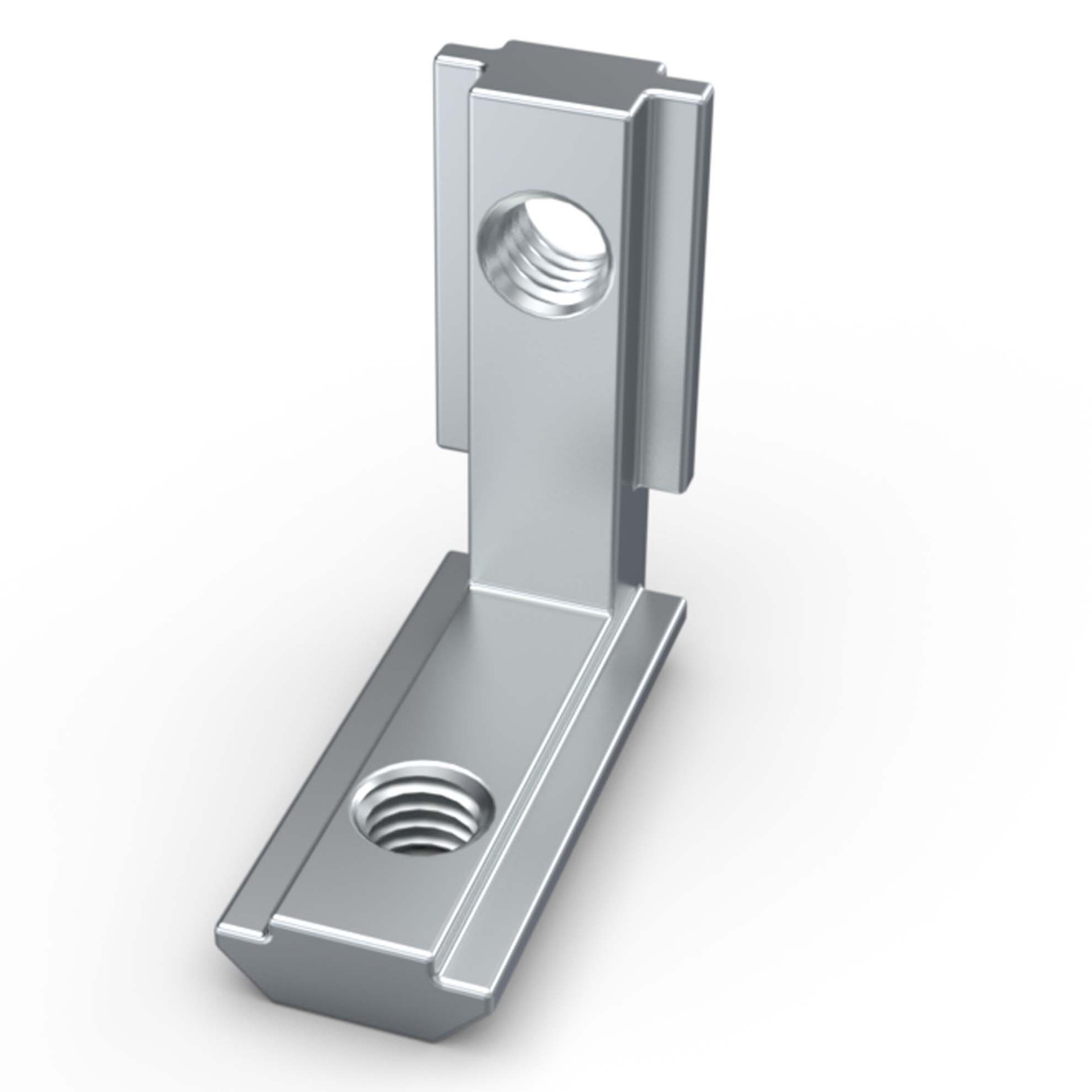

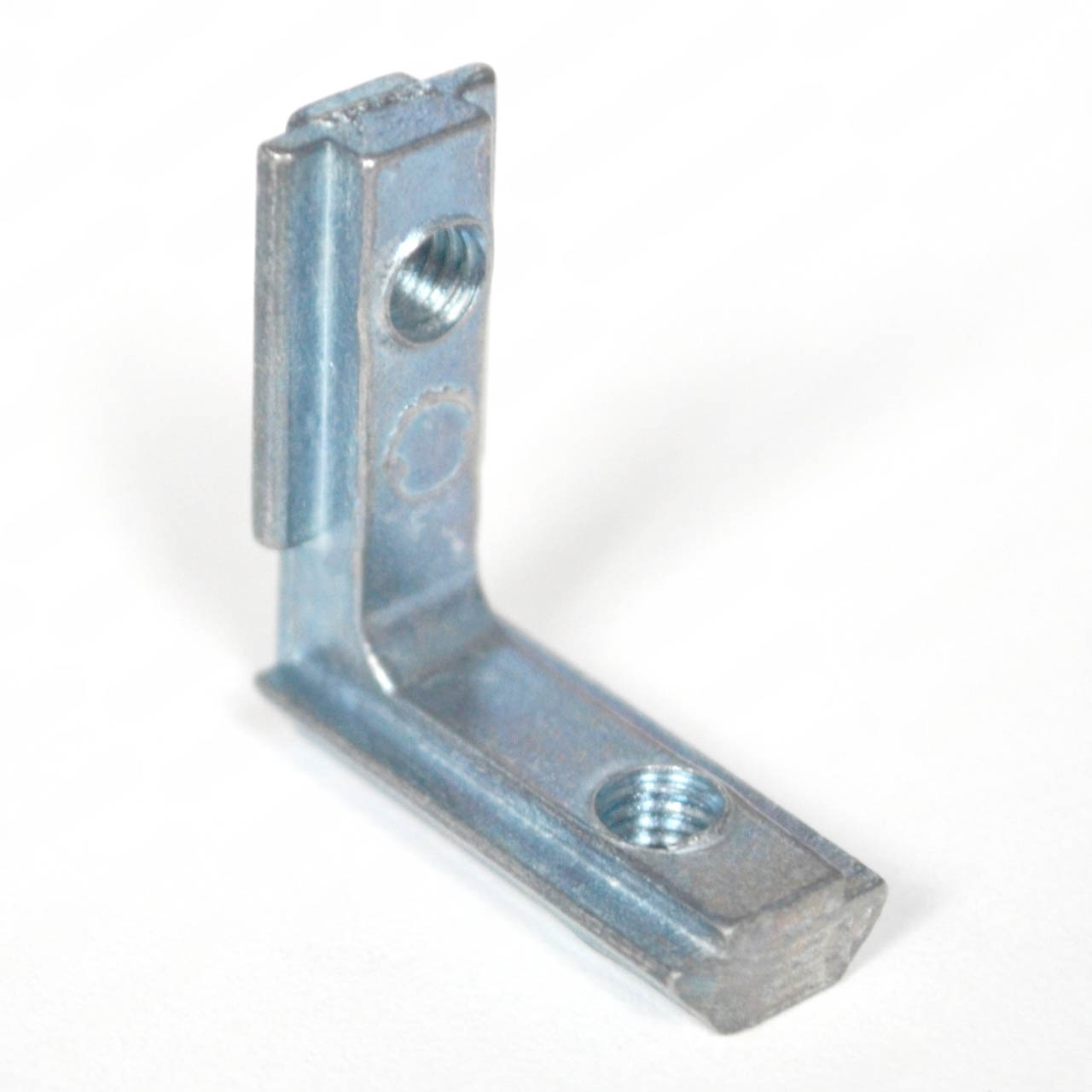

арт. 2004 внутренний угловой соединитель к профилям 20х20 с пазом 6 мм вид 4

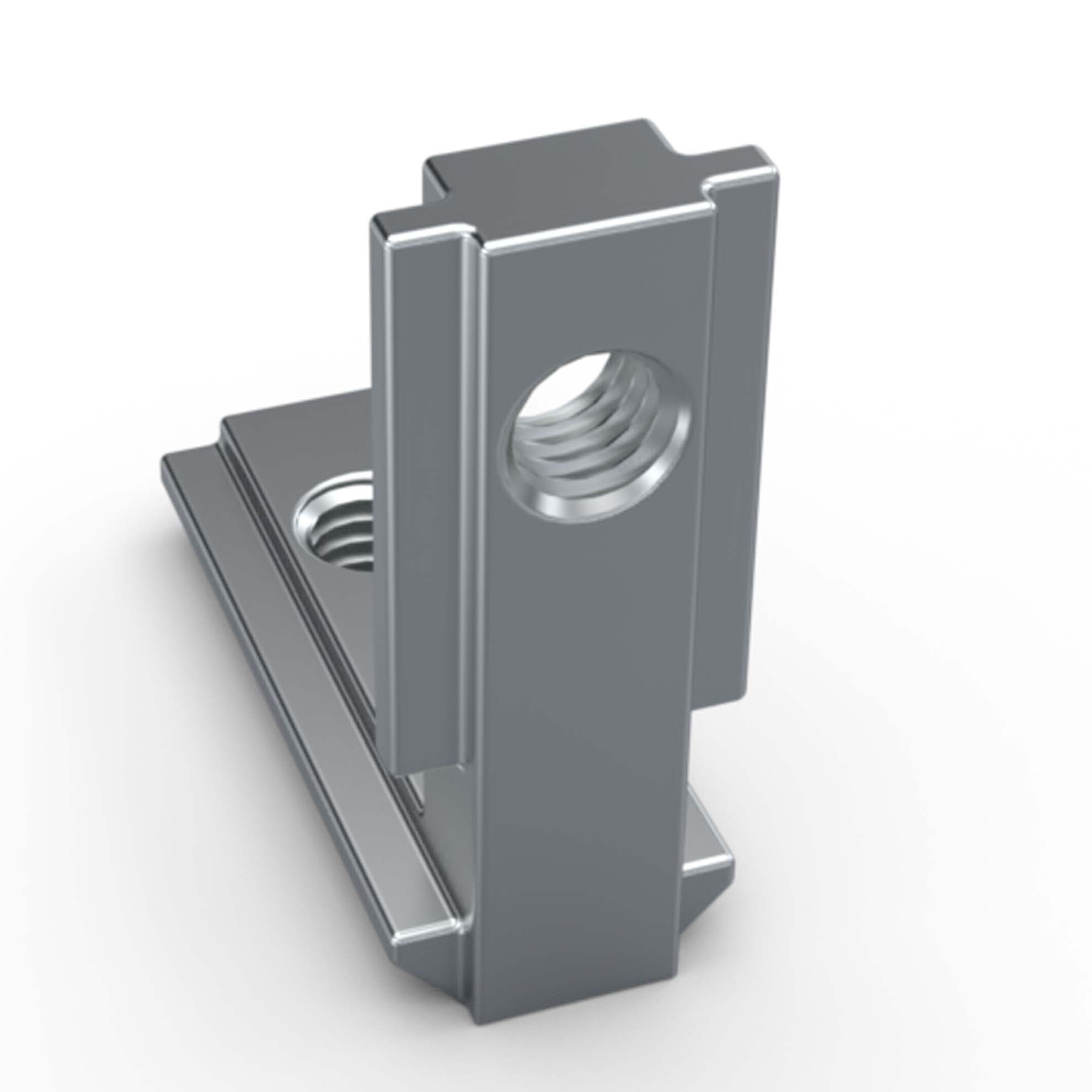

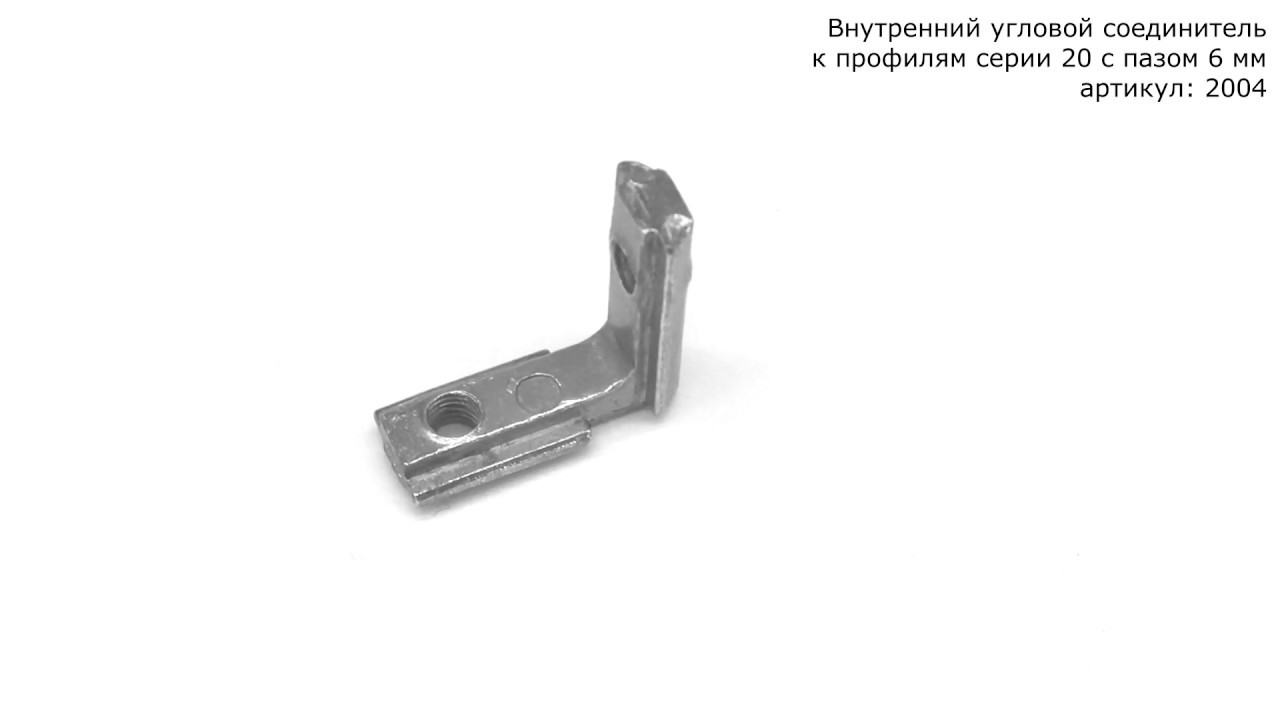

арт. 2004 внутренний угловой соединитель к профилям 20х20 с пазом 6 мм вид 6

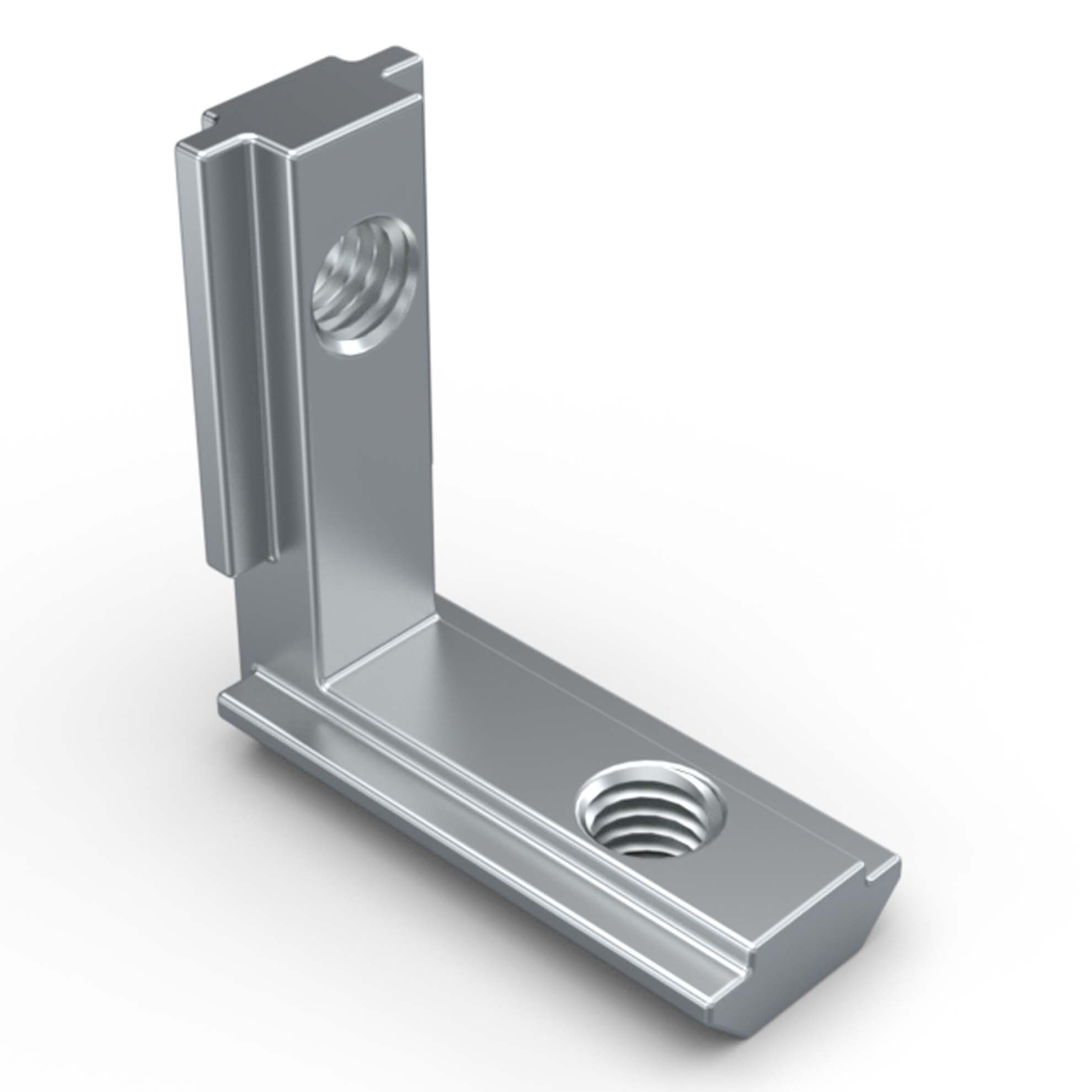

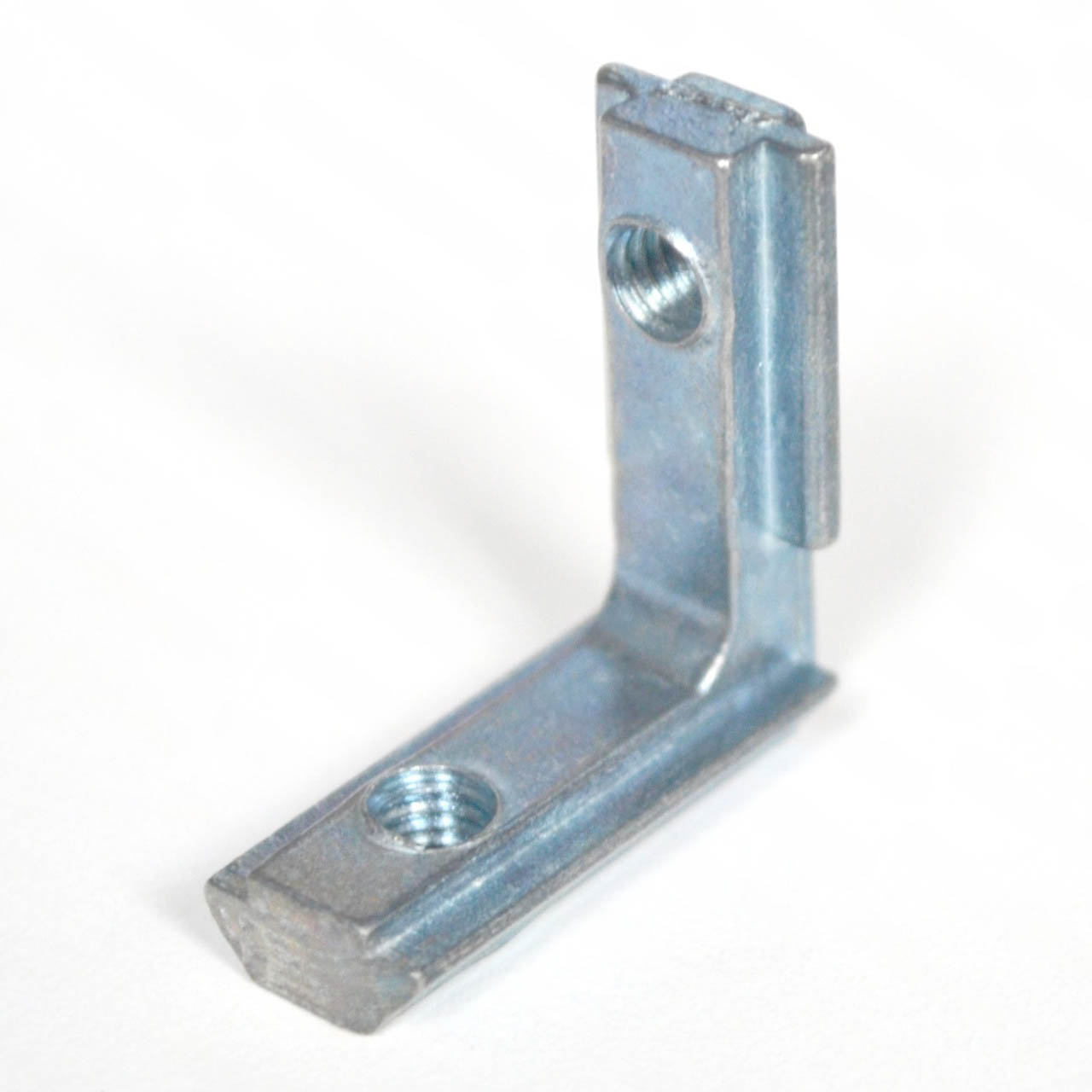

арт. 2004 внутренний угловой соединитель к профилям 20х20 с пазом 6 мм вид 7
арт. 2004 внутренний угловой соединитель к профилям 20х20 с пазом 6 мм вид 8
арт. 2004 внутренний угловой соединитель к профилям 20х20 с пазом 6 мм вид 9
55.80 руб. от 1 шт
от 40 шт 54.68 ₽ −2%
от 90 шт 53.57 ₽ −4%
от 375 шт 52.45 ₽ −6%
от 750 шт 50.78 ₽ −9%
от 1450 шт 49.10 ₽ −12%
от 2200 шт 47.43 ₽ −15%
Наличие 2004 | Внутренний угловой соединитель Паз 6 к профилям серии 20
На складе 20100 шт
Подобрать комплекты сопутствующих крепежных элементов
Добавить

Файлы для скачивания

3D Модель · STEP
STEPСкачать
2004 | Внутренний угловой соединитель Паз 6 к профилям серии 20 (3D Модель).STEP
Чертеж · PDF
PDFСкачать
2004 | Внутренний угловой соединитель Паз 6 к профилям серии 20 (Чертеж).PDF

Описание

Данный вид углового соединения применяется совместно с конструкционными профилями серии 20 с пазом 6 мм.
Уголок для соединения профилей внутри пазов, очень широко применяется в конструкциях где важно оставить угол свободным, для крепления каких-либо панелей, устройств или приборов.
Угловой соединитель арт. 2004, вводится в паз профиля и фиксируется там посредством резьбовой вставки арт. 5078 (М5х8).
Изготавливается данный уголок из цинка, по технологии литья под высоким давлением. Уголок получается достаточно крепким и позволяет выдерживать средние нагрузки.
Основная сфера его применения это корпусы приборов и установок, а также каркасы настольных лабораторных стендов.
Не рекомендуется использовать данный угловой соединитель в высоконагруженных конструкциях.

Характеристики

Артикул:
 2004
Серия профилей:
 с пазом 6 мм, профиль 15х30 / с пазом 6 мм, серия 20 / с пазом 6 мм, серия 25
Ширина паза, мм:
 6
Аналог Bosch Rexroth Group:
 3842535575
Материал:
 Цинк литой под давлением
Вес, кг:
 0,011
Цвет:
 Цинк
Предельные отклонения размеров и допуски формы поверхности:
 Класс точности 9 по ГОСТ 26645-85 2002

Комплекты сопутствующих крепежных элементов для арт. 2004

К профилям серии 20
5078 | Резьбовая вставка М5х8 мм×2
5078 | Резьбовая вставка М5х8 мм
13,20 ₽/компл. в наличии
