92.00 руб. от 1 шт.
( -3 % )
89.24 РУБ.
от 20 шт.
( -4 % )
88.32 РУБ.
от 50 шт.
( -5 % )
87.40 РУБ.
от 100 шт.
( -7 % )
85.56 РУБ.
от 500 шт.
( -10 % )
82.80 РУБ.
от 1000 шт.
RSI
Количество

Описание

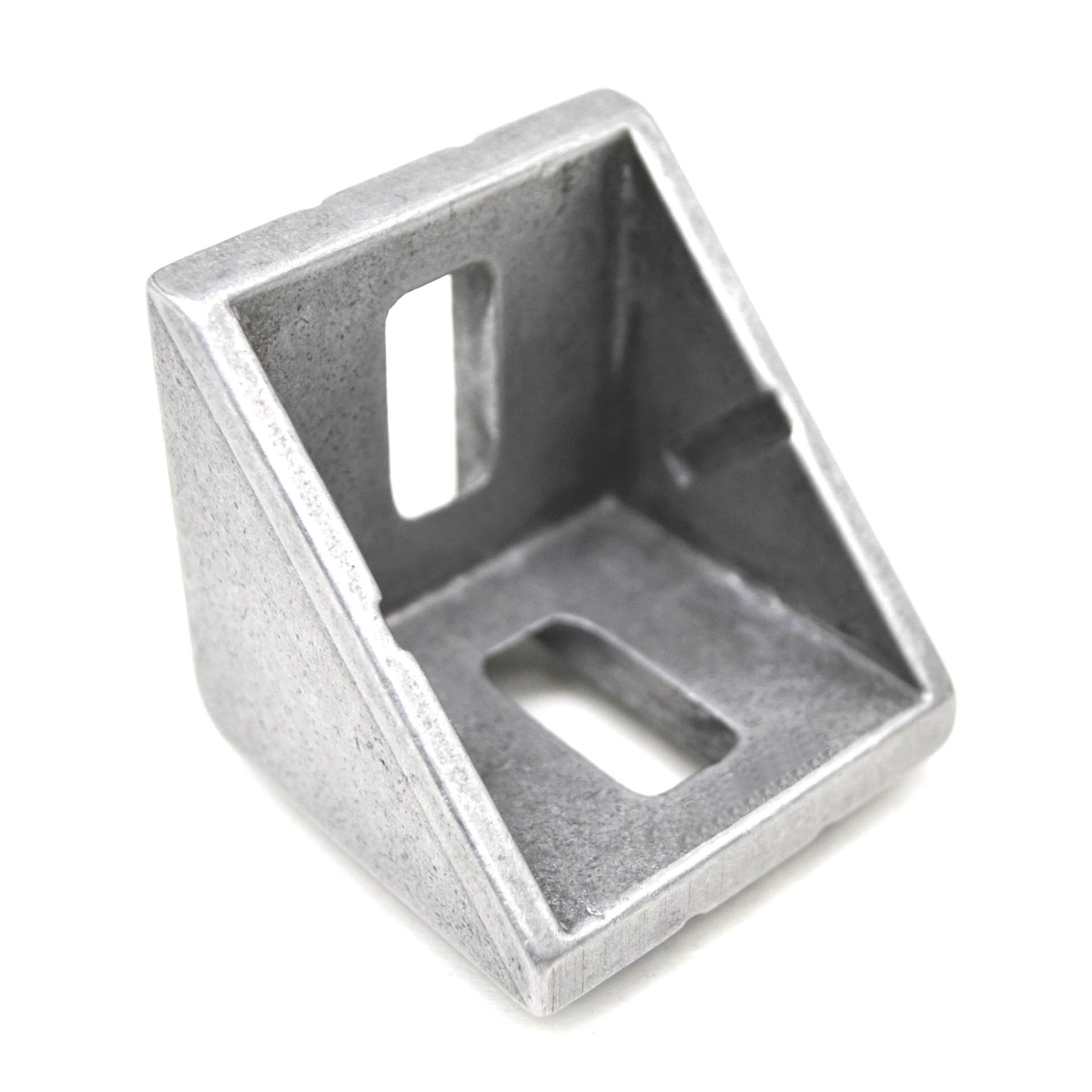

Угловой соединитель 40х40 мм, паз 10 мм


Загрузить:
- 3D модель (1038-S10.step)

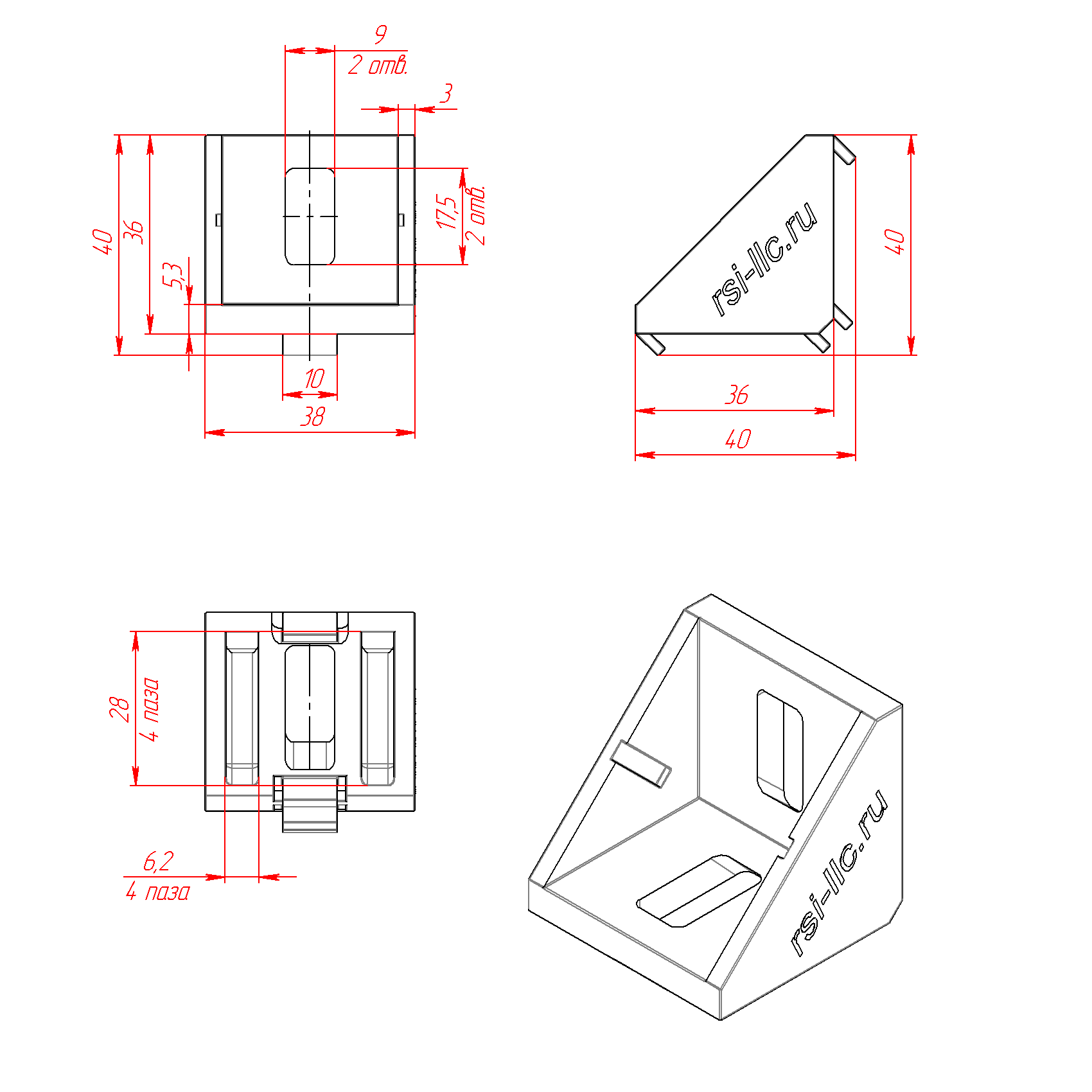

- Чертеж  (1038-S10.pdf)

Не забудьте купить комплекты крепежа к угловому соединителю 40х40 арт. 1038-S10:

Вариант №1:
1. Т-Болт М8х20 паз 10 артикул 5030 - 2 шт.
2. Гайка c фланцем M8 DIN6923 - 2 шт.
3. Заглушка арт. 1038cap - 1 шт.

Вариант №2:
1. Винт М8х16 мм DIN912 - 2 шт.
2. Шайба М8 DIN9021 - 2 шт.
3. Сухарь пазовый М8 паз 10 артикул 5074 - 2 шт.
4. Заглушка арт. 1038cap - 1 шт.

Вариант №3:
1. Винт М8х16 мм DIN912 - 2 шт.
2. Шайба М8 DIN9021 - 2 шт.
3. Т-гайка М8 паз 10 артикул 5018 - 2 шт.
4. Заглушка арт. 1038cap - 1 шт.

Вариант №4:
1. Винт М8х16 мм DIN912 - 2 шт.
2. Шайба М8 DIN9021 - 2 шт.
3. Сухарь пазовый М8 паз 10 с фиксатором артикул 2A11.A41A.01 - 2 шт.
4. Заглушка арт. 1038cap - 1 шт.

Характеристики

Артикул:
1038-S10
Профили:
с пазом 10 мм, 40х40, 40х80, 40х120, 40х160
Материал:
Алюминий литой под давлением
Покрытие:
без покрытия
Вес, кг:
0.033

Возможные замены или аналоги для арт. 1038-S10:

6003 | Угловой соединитель облегченный 40х40 6003 | Угловой соединитель облегченный 40х40
152.00 руб./шт.
- в наличии ≈ 2000 шт.
8201s | Стальной угловой соединитель 40х40 мм 8201s | Стальной угловой соединитель 40х40 мм
92.00 руб./шт.
- в наличии ≈ 1000 шт.
2016 | Угловой соединитель поворотный 40х40 2016 | Угловой соединитель поворотный 40х40
90.00 руб./шт.
- в наличии ≈ 200 шт.
4440S40 | Соединитель угловой 44х40, серия 40 4440S40 | Соединитель угловой 44х40, серия 40
118.00 руб./шт.
- в наличии ≈ 700 шт.
1008 | Угловой соединитель 40х40 облегченный 1008 | Угловой соединитель 40х40 облегченный
88.00 руб./шт.
- в наличии ≈ 3000 шт.
2071 | Трехсторонний кубический соединитель (к профилям серии 40) 2071 | Трехсторонний кубический соединитель (к профилям серии 40)
435.00 руб./шт.
- в наличии ≈ 500 шт.
2070 | Двухсторонний кубический соединитель (к профилям серии 40) 2070 | Двухсторонний кубический соединитель (к профилям серии 40)
385.00 руб./шт.
- в наличии ≈ 100 шт.
335.1400A.01 | Трехсторонний внутренний угловой соединитель, 40х40, паз 10 мм 335.1400A.01 | Трехсторонний внутренний угловой соединитель, 40х40, паз 10 мм
1050.00 руб./шт.
- в наличии ≈ 80 шт.
